Установка для испытания грунтов статической нагрузкой

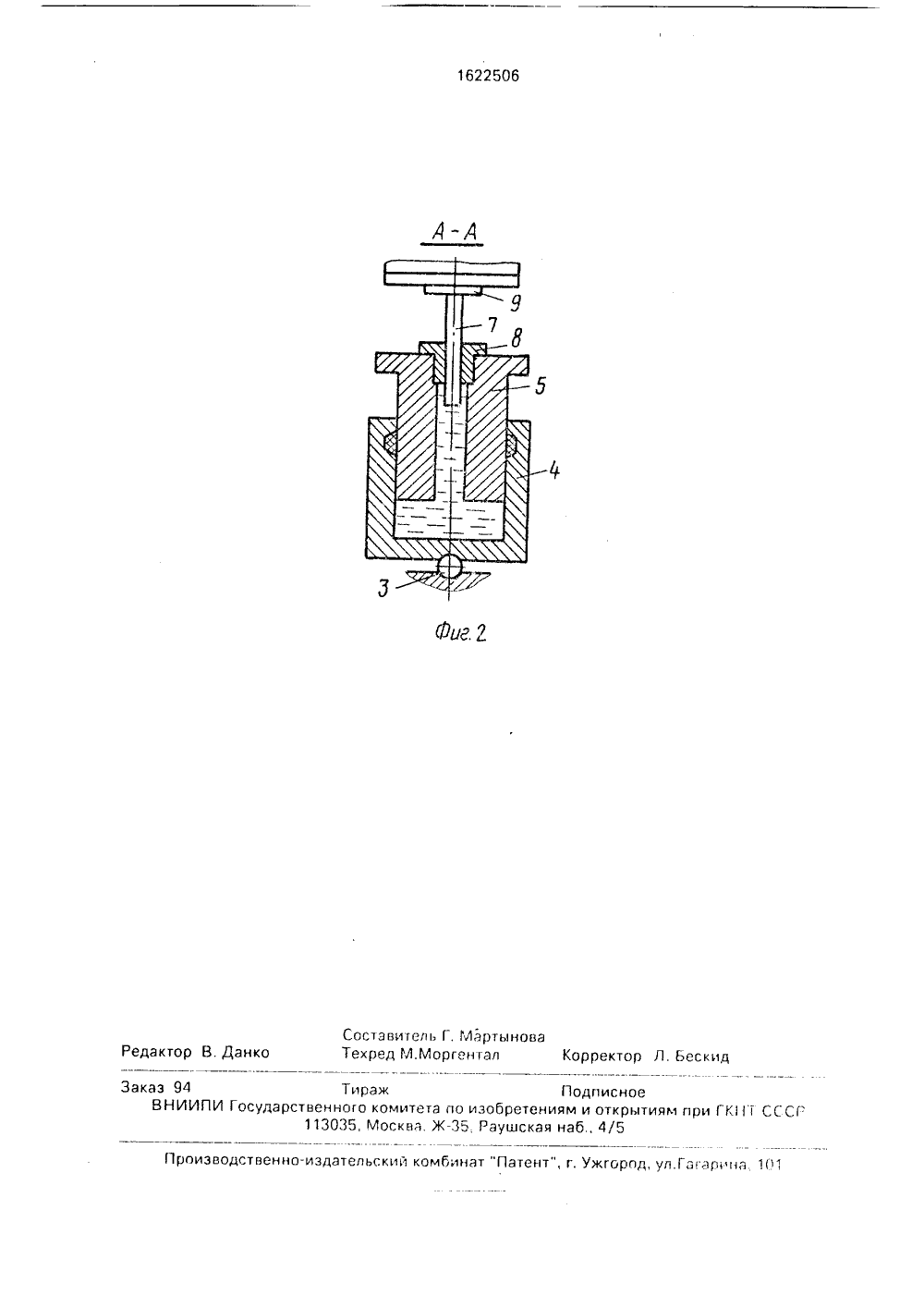

)5 Е 02 01/ ИСАНИЕ ИЗОБРЕТЕНИ М. 3ский В, Шелих ство СССР00, 1983,ие по инженеию горных по9,ноод,ГОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР ВТОРСКОМУ СВИДЕТЕЛЬСТВ(54) УСТАНОВКА ДЛЯ ИСПЬ 1 ТАНИЯ ГРУНТОВ СТАТИЧЕСКОЙ НАГРУЗКОЙ(57) Изобретение относится к строительству, точнее к испытанию грунта статическимнагрузками, Цель изобретения - упрощениконструкции, снижение металлоемкостиповышение точности испытаний Установк содержит штамп 1 со стойкой 2, гидроцилиндр 4, стабилизатор давления и упорную балку 6, соединенную с анкерами 11, Гидро- цилиндр 4 шарнирно установлен на стойке 2, а стабилизатор давления вмонтирован в верхнюю часть штампа 5 гидроцилиндра 4. Плунжер 7 стабилизатора давления пропущен через центральное отверстие в упорной балке 6 и снабжен площадкой 9 для размещения тарированных грузов 10. Анкеры 11 снабжены на верхних концах винтами 12 с гайками 13, имеющими рычаги 14. Упорная балка 6 сопряжена с гайками 13 анкеров 11 посредством подшипников 15, Центральная часть упорной балки 6 оперта на штамп 5 гидроцилиндра 4. Нагружение штампа 1 осуществляют путем установки на площадку 9 тарированных грузов 10, соответствуюих ступеням нагрузок. 1 з,п. ф-лы, 2 ил.5 10 15 20 25 30 35 40 45 50 55 Изобретение относится к строительству и может использоваться для определения деформационных свойств грунтов при инженерно-геологических изысканиях в строительстве.Цель изобретения - упрощение конструкции, снижение металлоемкости и повышение точности испытаний,На фиг. 1 схематично изображена установка, общий вид; на фиг, 2 - разрез А - А на фиг. 1.Установка содержит штамп 1 со стойкой 2, на которую через сферическую опору 3 установлен гидроцилиндр 4, верхней частью поршня 5 опирающийся на упорную балку б, В верхнюю часть поршня 5 вмонтирован стабилизатор давления, имеющий плунжер 7 и гильзу 8. Плунжер 7 пропущен через центральное отверстие в упорной балке 6, а на его площадке 9 установлен сменный тарированный груз 10. Упорная балка 6 соединена с анкерами 11, каждый иэ котооых имеет в верхней части винт 12 с гайкой 13, снабженной рычагами 14. Гайки 13 анкеров 11 оперты на упорную балку 6 посредством подшипников 15. Для регистрации осадок штампа служит реперная система с измерительными приборами (не показана),Установка работает следующим образом,Нэ забой скважины или шурфа 16 устанавливают штамп 1 со стойкой 2, завинчивают в ненарушенный массив (или лидерные скважины) анкерные сваи 11, На верх стойки 2 через сферическую опору 3 устанавливают гидроцилиндр 4 с выдвинутым наполовину поршнем 5 и плунжером 7, вес которых вместе с площадкой 9 компенсирует вес упорной балки б, устанавливаемой на верхнюю часть поршня 5. При этом на оголовниках анкерных свай 11 закрепляют съемные винты 12, пропуская их сквозь отверстия на концах упорной балки б. На концы винтов 12 надевают подшипники 15 и устанавливают их на упорную балку 6, а затем винты 12 навинчивают на гайки 13 до упора в подшипники 15. Затем усъэнавливают реперную систему и начинают испытания, Для этого на площадку 9 устанавливают тарированный груз 10, соответствующий первой ступени нагрузки ,вес груза подбирают предварительной тарировкой при заданном соотношении площадей штампа гидроцилиндра и плунжера),Вращением за рычаги 14 одной из гаек 13 создают нагрузку на поршень 5 и выводят плунжер 7 в крайнее верхнее положение, При опускании плунжера в крайее нижнее положение производят подпружинивание за рычаги 14 одной из гаек 13, что г,риводит к возвращению плунжерэ 7 в крайнее верхнее положение, Горизонтальность упорной балки 6 достигается поочередным вращением гаек 13.После окончания испытания грунта первой ступенью нагрузки на площадку 9 устанавливают тарированный груз 10, соответствующий второй ступени, и выводят плунжер 7, которьй опустился нэ некоторую величину в результате осадки грунта, о крайнее верхнее положение. Далее нэгружение повторяют до заданной величины по известной методике.Применение изобретеия обеспечивает упрощение испытаний и повышеие точности ээ счет простоты эрукия (тол,ко тэрирооанными грузами) и использования стабилизатора дэвлеия дополнительно в качестве измерителя давления, чт обеспечивается предварительной тэрировкой. Формула изобретения 1. Установка для испьэния грунтов статической нагрузкой, включающая штамп со стойкой, нэ которой установлен соединенньй с нагруэочньм приспособлениел 1 гидроцилиндр, опертый на упорную балку, соединенную с энкерэл 1 и, стабилизатор давления, имеющий плунжер и гильзу, полость которой сообщена с полостью гидро- цилиндра, а плунжер оэаимодйстоует с тарированными грузами, о т л и ч э ю ц э яс я тем, что, с целью упродения кострукции, снижения металлоемкости и пгоышения точности испытаний, нагрузочное приспособление выполнено в виде винтов, соединенных соответственно с верхними концами анкеров, и гаек с рычагами, опертых на упорную балку через подшипники, при этом стабилизатор давления вмонтиро ван в верхнюю часть штока г дроцилидра и пропущен через образованно , центре упорной балки сквозное отверстие а 1 арированные грузы установлены нэ площадке, смонтированной на верхнем конц плукера стабилизатора,2, Установка поп.1, от лича ю щэ я. с я тем, что гидроцилиндр установлен нэ стойке шарнирно,1622506 Составитель Г, МартыноваТехред М.Моргентал Корректор Л, Бескид Редактор В. Данко Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина 101 Заказ 94 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГК П СССГ113035, Москва, ЖРаушская наб., 4/5
