Способ переработки никельсодержащих штейнов

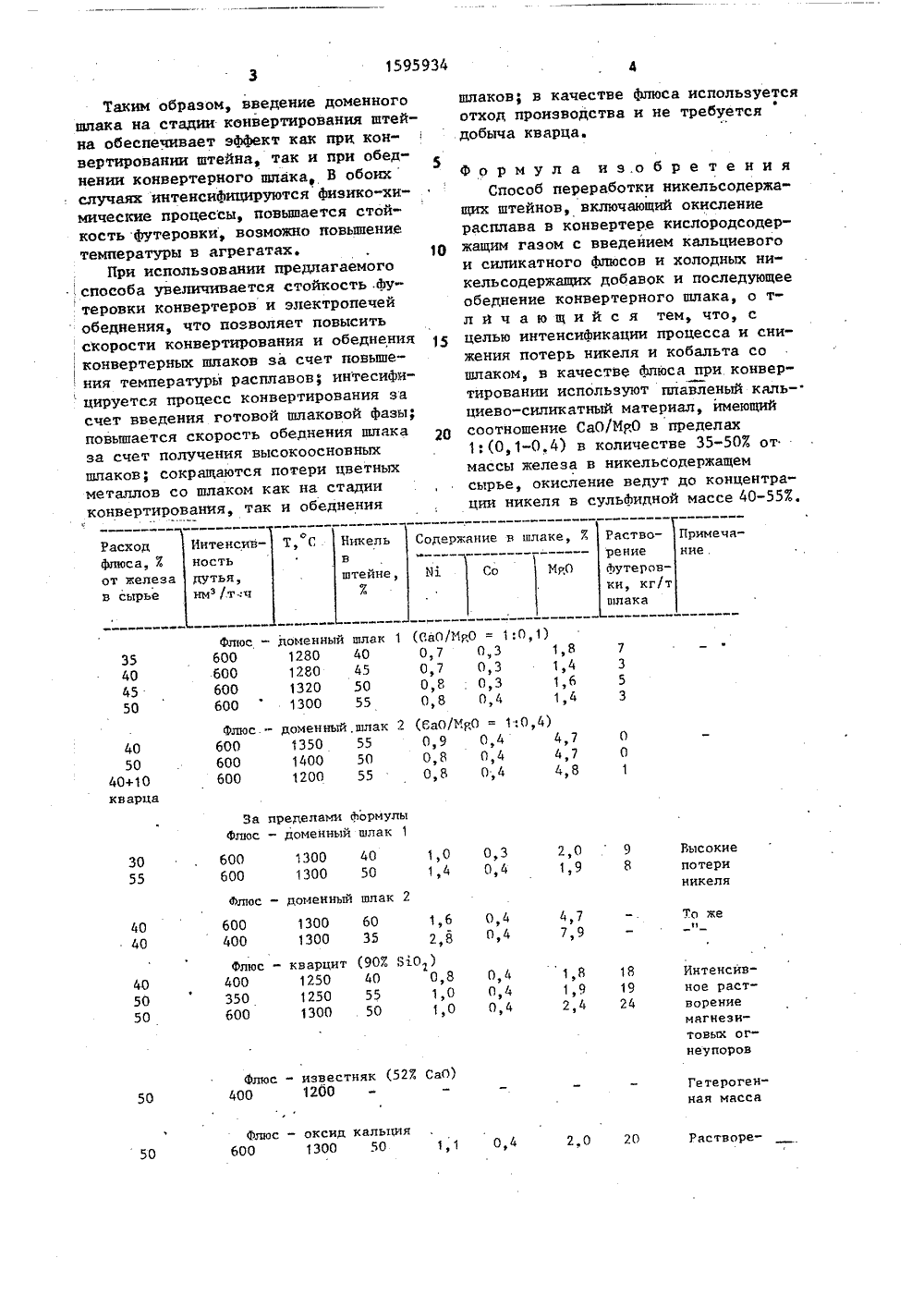

СОЮЗ СОВЕТСКИХсаалюмаамРЕСПУБЛИН 9) 0 51)5 С 22 В 15 Т Я К АВТОРС ТЕЛЬСТВУ Оф 36ургии УральскогоФапейскнй никеударс твенныйский институт И. Хохлоиванов,и А.А. С тельство СССР 15/06. 1980. йн плаи 1250 С,Ю шлак 13,6 Х,дувая 500 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЭОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР ПИСАНИЕ ИЗ(71) Институт металлотделения АН СССР, Улевый комбинат и Гонаучно-исследовательцветных металлов(56) Авторское свидВ 916570, кл, С 22 В Изобретение относится к цветнойметаллургии, в частности к техноло.гии переработки никелевых штейнов,Целью изобретения является интенсиФикация процесса и снижение потерьникеля и кобальта со шлаком,П р и м е р. Никелевый штевили в магнезитовом тигле прна расплав загружали доменнь(СаО 36,5 Х; 80 45,1; МяОпрочие: А 10 э, МпО, РеО, 8) или шлак2 (Са 038 8 Х, 81033,2 Х; МвО 16,0 Ж;прочие: А 7.0 э, МпО, РеО; Б);в качестве холодных присадок испольэовалитвердый штейн (того же состава) иметаллоотходы. Сульфидно-металлическая масса содержала, Хф М 15; Ре62,5; 8 19,5; Со 0,6. Массу проли воздухом (ийтенсивность дуть 2АБОТКИ НИКЕЛЬСОЛЕР (54) СПОСОБ ПЕРЕРЖАБЬИХ ШТЕЙНОВ(57) Изобретение относится к цветной .металлургии-, в частности к технологии переработки никелевых штейнов. Цель изобретения - интенсификация процессаи снижение потерь никеля и кобальта со шлаком. В качестве Флюса используют плавленый кальциево-силикатный материал. Соотношение СаО/ИрО в силикатно-кальциевом материале подперживают в пределах 1:(0,1-0,4), Расход силикатно-кальциевого материала - 35-50 Х от массы железа в никельсодержащем сырье, При достижении концентрации никеля в массе 40-557 высокоосновный шлак сливают, 1 табл. 1000 мл/мин) до концентрации никеля в сульФидном расплаве 40-552. Температуру расплава (1250-1400 С) при продувке регулировали путем изменеия количества подаваемого воздуха. По окончании продувки шлак сливали и определяли в нем концентрацию И 1, Со и МВО.Результаты конвертирования штейна представлены в таблице.Применение в качестве Флюса доменного шлака позволяет на стадии конвертирования вести процесс при более высоких температурах и больших интенсивностях дутья. При этом практически не происходит растворения огнеупор ной Футеровки (особенно при СаО/МдО, равном 1:0,4). Снижена концентрация .никеля в шлаке.1595934 Т, С Никель Содержание в шлаке, Х Примечание. интенсивность РасходФлюса, %от железв сырье аство рениеАутеровки, кг/тшлака тейне 7 Н 1 Со МрО тья,з /т.;ч 1: 03 0,3- доменныи шл1280 40 1280 45 1320 50 1300 55 ФлюсОО0000 1,8 1,4 1,6 35 40 45 50 0,7 0,8 0,8 О,О,1;0,4)0,4 4,0,4 4,0,4 4,2 (ГаО- доменный.шла1350 55 1400 50 1200 55 Флю40 600 50 600 0+10 600 варда 0 О еделами Фор доменныи шл лы 1,0 0,3 ,4 0,4 0 0 0 1300 1300 потер никел Флюсенныи ш 00 6 00 3 1,6 О,2,8,7 ,9 ж 80) 0,8 О, 1,0 О, 1,0 О,варцит (901250 40 1250 55 1300 50 Флю400350600 1,8 18 1,9 192,4 24 40 50 Интенсивное растворение магнезитовых ог- неупоров етероген ая масса Флю0 ксид кальция300 50 0 20 Растворе 5 Таким образом, введение доменного шлака на стадии конвертирования штейна обеспечивает эффект как при конвертировании штейна, так и при обеднении конвертерного шлака, В обоихслучаях интенсифицируются Физико-хи: - мические процессы, повышается стойкость Футеровки, возможно повышение температуры в агрегатах. 10При использовании предлагаемого способа увеличивается стойкость .Фу" теровки конвертеров и электропечей обеднения, что позволяет повысить скорости конвертирования и обеднения конвертерных шлаков за счет повыше ния температуры расплавов; интесифицируется процесс конвертирования за счет введения готовой шлаковой Фазы; повышается скорость обеднения шлака за счет получения высокоосновных шлаков; сокращаются потери цветных металлов со шлаком как на стадии конвертирования, так и обеднения Флюс " известняк (527. С400 1200 шлаков; в качестве Флюса используетсяотход производства и не требуетсядобыча кварца. Формула из.обретенияСпособ переработки никельсодержащих штейнов, включающий окисление расплава в конвертере кислородсодержащим газом с введением кальциевого и силикатного Флюсов и холодных никельсодержащих добавок и последующее обеднение конвертерного шлака, о тл и ч а ю щ и й с я тем, что, с целью интенсификации процесса и снижения потерь никеля и кобальта со шлаком, в качестве Флюса при конвертировании используют ппавленый каль-. циево-силикатный материал, имеющий соотношение СаО/МрО в пределах 1:(О, 1-0,4) в количестве 35-507 от массы железа в никельсодержащем сырье, окисление ведут до концентрации никеля в сульфидной массе 40-557,1595934 енн оро Прототип " Фпюс " смесь ПаС0 1350 40 1,6 Гетерогенная масса 3 4 Составитель А. КальницкиРедактор А. Лежнина Техред М.аоданич КоРРектоР О. Кравцо Т одписн НТ ССС и енням и открыти кая наб., д. 4/ осударственного комит 113035, Москвоизводственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 Расходфаоса, Хот железав сырье ЗакаВНИИПИ Интенсностьдутья,ими /т. аж 492. а по иэобрет Ж, Раушс Продолжение таблицы Примеча- ние
