Имитатор динамических свойств руки оператора к стенду для испытаний мотопил

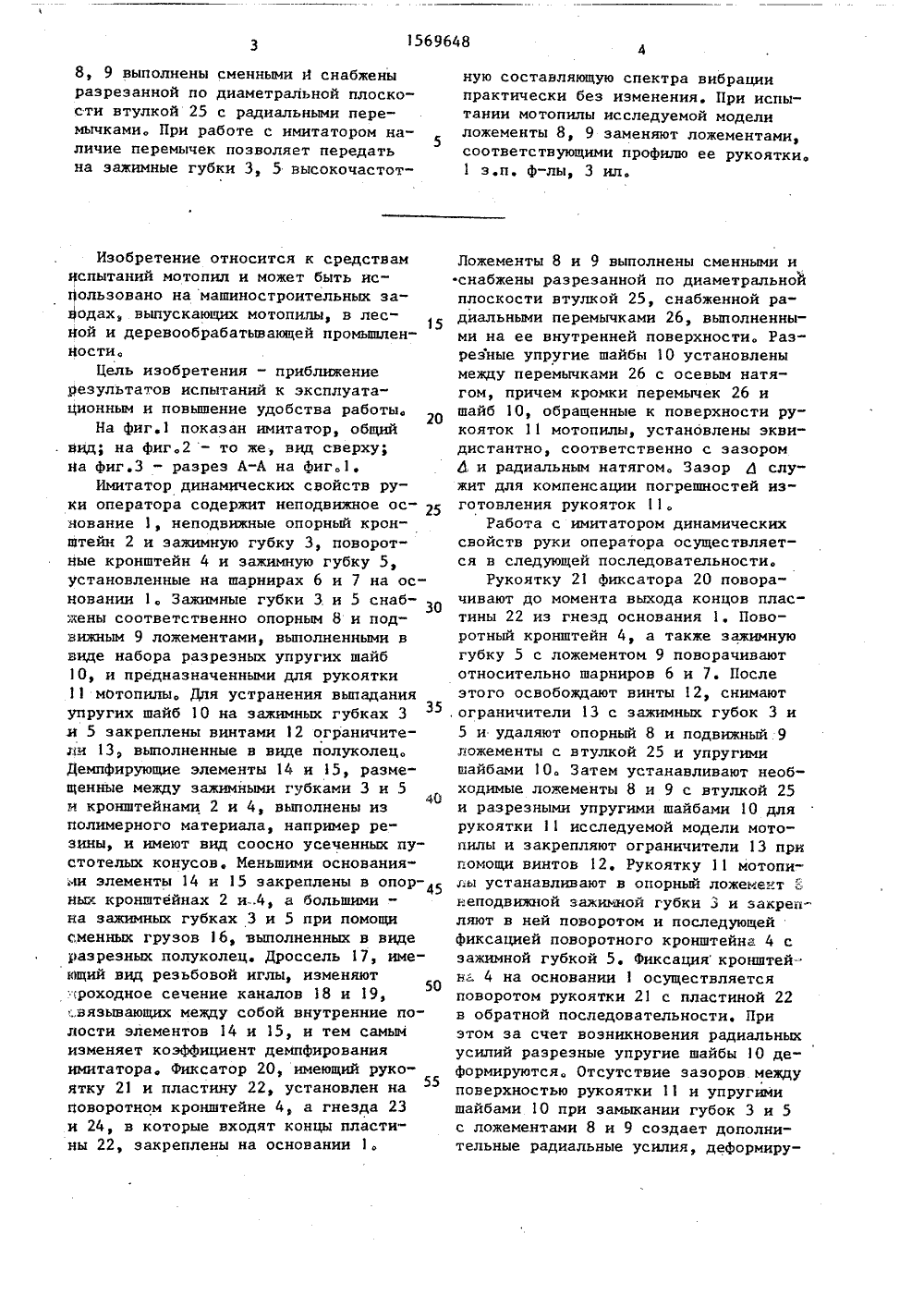

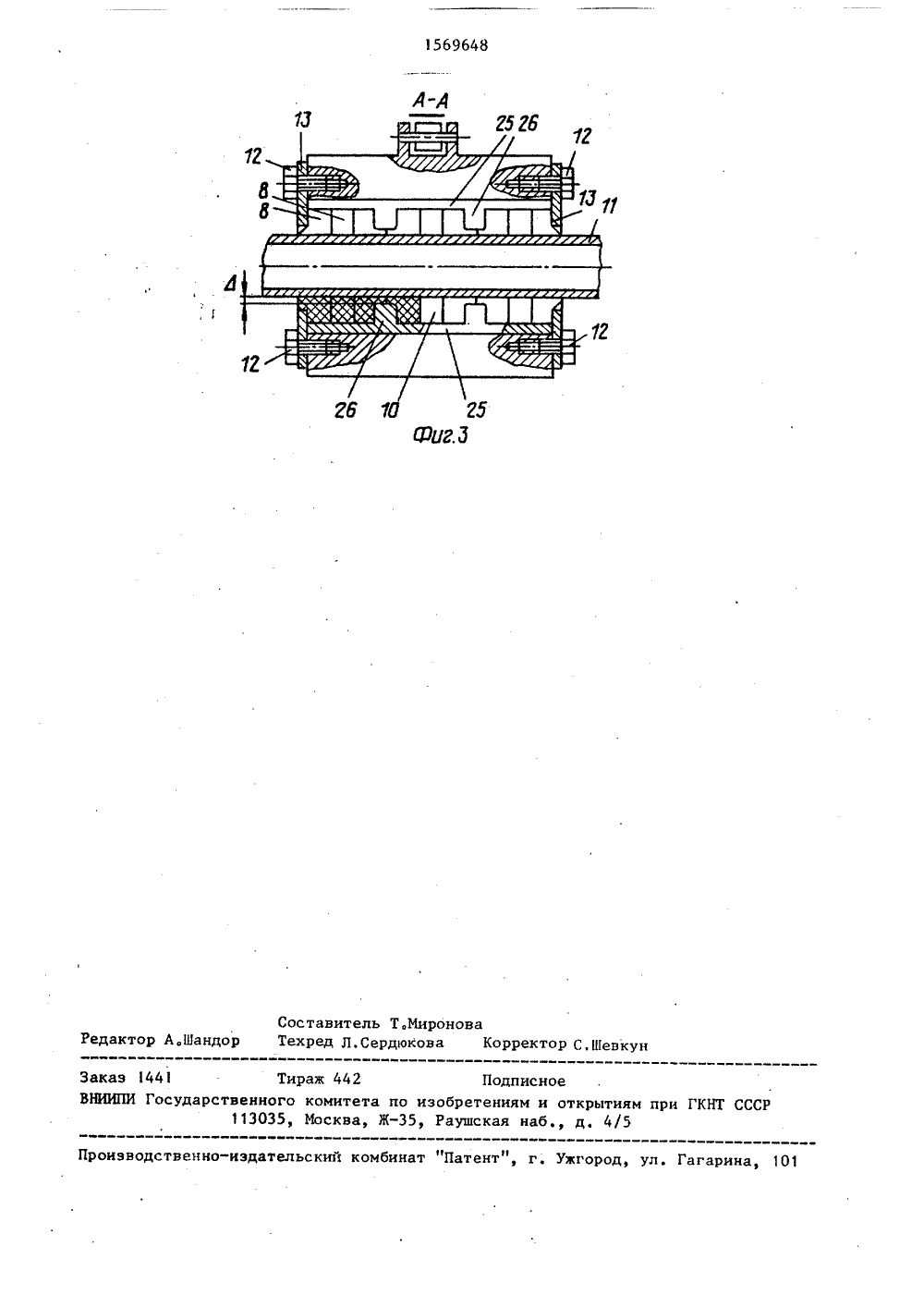

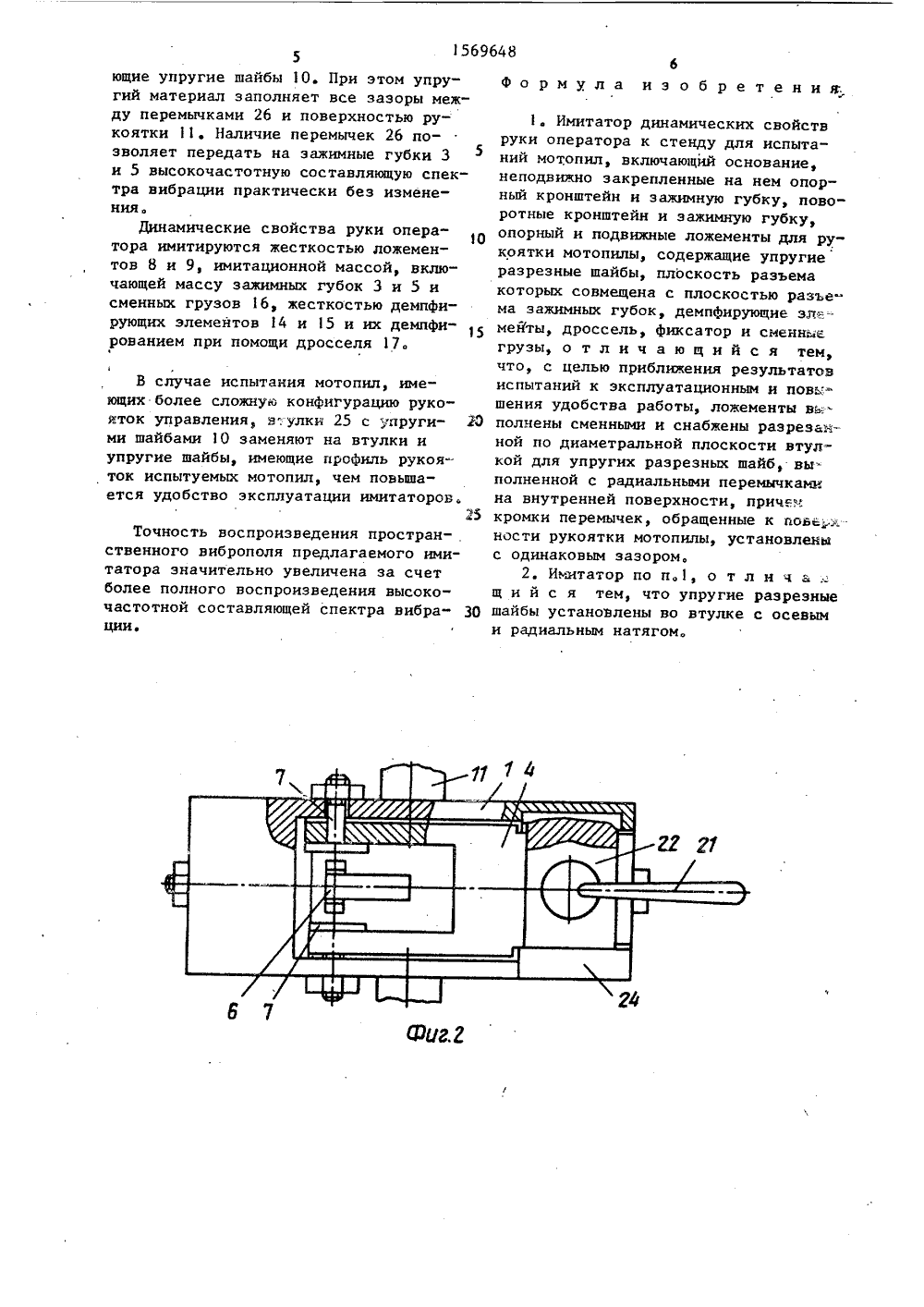

1569648 8, 9 выполнены сменными И снабженыразрезанной по диаметральной плоскости втулкой 25 с радиальными перемычками. При работе с имитатором наличие перемычек позволяет передатьна зажимные губки 3, 5 высокочастотИзобретение относится к средствамиспытаний мотопил и может быть использовано на машиностроительных заводах, выпускающих мотопилы, в лесЯой и деревообрабатывающей промьппленности.Цель изобретения - приближениерезультатов испытаний к эксплуатационным и повышение удобства работы,На фиг,1 показан имитатор, общий. вид; на фиг.2 - то же, вид сверху;на фиг.3 - разрез А-А на фиг.1,Имитатор динамических свойств руки оператора содержит неподвижное основание 1, неподвижные опорный кронштейн 2 и зажимную губку 3, поворотные кронштейн 4 и зажимную губку 5,установленные на шарнирах 6 и 7 на основании 1. Зажимные губки 3. и 5 снабжены соответственно опорным 8 и подвижным 9 ложементами, выполненными ввиде набора разрезных упругих шайб10, и предназначенными для рукоятки11 мотопилы, Для устранения выпаданияупругих шайб 10 на зажимных губках 3и 5 закреплены винтами 12 ограничители 13, выполненные в виде полуколец.Демпфирующие элементы 14 и 5, размещенные между зажимными губками 3 и 54и кронштейнами 2 и 4, выполнены изполимерного материала, например резины, и имеют вид соосно усеченных пустотелых конусов. Меньшими основаниями элементы 14 и 15 закреплены в опор ных кронштейнах 2 и 4, а большимина зажимных губках 3 и 5 при помощисменных грузов 16, выполненных в видеразрезных полуколец. Дроссель 17, имеющий вид резьбовой иглы, изменяют.,вязывающих между собой внутренние полости элементов 14 и 15, и тем самымизменяет коэффициент демпфированияимитатора. Фиксатор 20, имеющий рукоятку 21 и пластину 22, установлен наповоротном кронштейне 4, а гнезда 23и 24, в которые входят концы пластины 22, закреплены на основании 1,ную составляющую спектра вибрациипрактически без изменения, При испытании мотопилы исследуемой моделиложементы 8, 9 заменяют ложементами,соответствующими профилю ее рукоятки.1 зп ф лы 3 ил Ложементы 8 и 9 выполнены сменными иснабжены разрезанной по диаметральной плоскости втулкой 25, снабженной радиальными перемычками 26, выполненными на ее внутренней поверхности. Разрезные упругие шайбы 10 установлены между перемычками 26 с осевым натягом, причем кромки перемычек 26 и шайб 10, обращенные к поверхности рукояток 11 мотопилы, установлены эквидистантно, соответственно с зазором Д. и радиальным натягом. Зазор Д служит для компенсации погрешностей изготовления рукояток 11.Работа с имитатором динамических свойств руки оператора осуществляется в следующей последовательности.Рукоятку 21 фиксатора 20 поворачивают до момента выхода концов пластины 22 из гнезд основания 1. Поворотный кронштейн 4, а также зажимную губку 5 с ложементом 9 поворачивают относительно шарниров 6 и 7. После этого освобождают винты 12, снимают ограничители 13 с зажимных губок 3 и 5 и удаляют опорный 8 и подвижный 9 ложементы с втулкой 25 и упругими шайбами 10. Затем устанавливают необходимые ложементы 8 и 9 с втулкой 25 и разрезными упругими шайбами 10 для рукоятки 11 исследуемой модели мото- пилы и закрепляют ограничители 13 при помощи винтов 12Рукоятку 11 мотопилы устанавливают в опорный ложемент Ь неподвижной зажимной губки 3 и закрепляют в ней поворотом и последующей фиксацией поворотного кронштейна 4 с зажимной губкой 5Фиксация кронштей-. н на основании 1 осуществляется поворотом рукоятки 21 с пластиной 22 в обратной последовательности. При этом за счет возникновения радиальных усилий разрезные упругие шайбы 10 деформируются, Отсутствие зазоров между поверхностью рукоятки 11 и упругими шайбами 10 при замыкании губок 3 и 5 с ложементами 8 и 9 создает дополнительные радиальные усилия, деформиру1569648 Формула из обретению.,5ющие упругие шайбы 1 О. При этом упругий материал заполняет все зазоры между перемычками 26 и поверхностью рукоятки 11Наличие перемычек 26 позволяет передать на зажимные губки 3 и 5 высокочастотную составляющую спектра вибрации практически без измененияоДинамические свойства руки оператора имитируются жесткостью ложементов 8 и 9, имитационной массой, включающей массу зажимных губок 3 и 5 и сменных грузов 16, жесткостью демпфирующих элементов 14 и 15 и их демпфированием при помощи дросселя 17.В случае испытания мотопил, имеющих более сложную конФигурацию рукояток управления, в; улки 25 с упруги- Л ми шайбами 1 О заменяют на втулки и упругие шайбы, имеющие проФиль рукояток испытуемых мотопил, чем повышается удобство эксплуатации имитаторов.25Точность воспроизведения простран- . ственного виброполя предлагаемого имитатора значительно увеличена за счет более полного воспроизведения высокочастотной составляющей спектра вибра ции. 1. Имитатор динамических свойств руки оператора к стенду для испытаний мотопил, включающий основание, неподвижно закрепленные на нем опорный кронштейн и зажимную губку, поворотные кронштейн и эажимную губку, опорный и подвижные ложементы для рукоятки мотопилы, содержащие упругие разрезные шайбы, плоскость разъема которых совмещена с плоскостью разъема зажимных губок, демпФирующие элементы, дроссель, Фиксатор и сменные грузы, о т л и ч а ю щ и й с я тем, что, с целью приближения результатов испытаний к эксплуатационным и повышения удобства работы, ложементы выполнены сменными и снабжены разрезанной по диаметральной плоскости втулкой для упругих раэрезных шайб, вы= полненной с радиальными перемычками на внутренней поверхности, причем кромки перемычек, обращенные к поверхности рукоятки мотопилы, установлены с одинаковым зазором.2. Имитатор по п.1, о т л и ч а л щ и й с я тем, что упругие раэрезные шайбы установлены во втулке с осевым и радиальным натягом.1569648 Составитель Т.Мироноваедактор А,Шандор Техред Л.Сердюкова Корректор С.йевк ака КНТ СССР Производственно-издательский комбинат "Патент", г. Ужгород, ул, Гага 44 Тираж 442Государственного комитета и113035, Москва, ЖПодписноеизобретениям и открытиям п Раушская наб., д. 4/5
