Способ измерения уровня

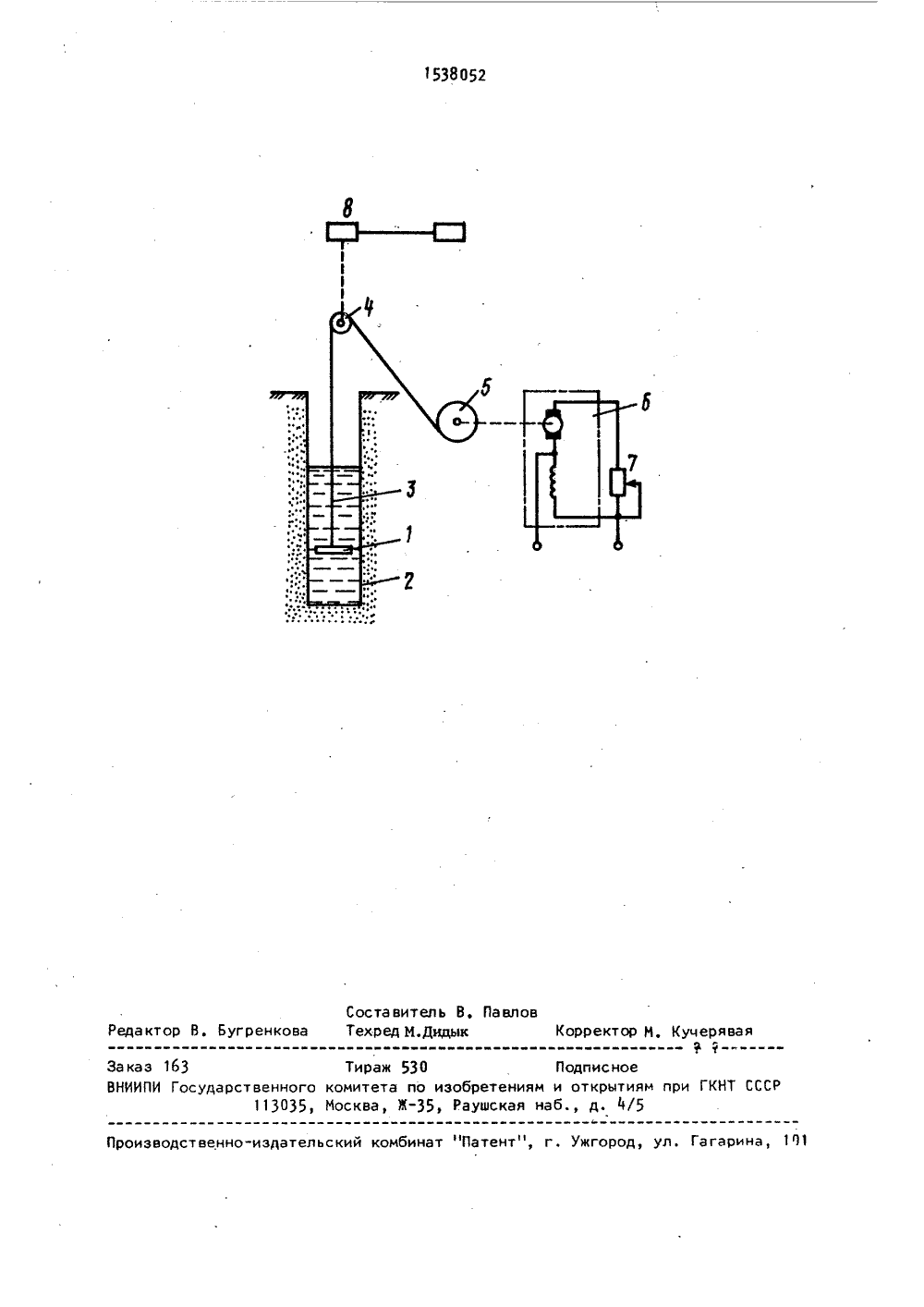

. СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 01 Г 23 О ГОСУДАРСТВПО ИЗОБРЕТЕПРИ ГКНТ С ЫЙ КОМИТЕТМ И ОТНРЫТИЙМ ССРИСАНИЕ ИЗОБРЕТЕН твч т инже Сандлер тво СССР О, 1962,ЗМЕРЕНИЯ УРОВНЯ(54) СПОСОБ(57) Иэобре рольно-изме быть исполь ня жидкости щение спосо измерения ур вание уровн за ним осущится к контехнике и может измерения уров" ретения - упроние точности сти. Зондиро" ющее слежениежидкой среды ение относ ительной т овано для Цель изоб а и повыше овня жидко и последу ствляют избараба не 5 Ба валу элекмродв гатель имеет в ан 5 устателя 6. Элпи обмоткрезисторвязан с м ктро упра Пок еменны ибор 8 тавлена схема устции предлагаемого н Атос 0 му сидет(71) Московский институводного транспорта(56) Авторское свидетелМф 149902, кл. 6 01 Р 2 Изобретенино-измерительиспол ьзова но д Р ур жидкости.Цель изобретения - упрощение спо" соба и повышение точности измерения уровня жидкости.На чертеже предсройства для реализаспособа.Устройство содержит груз 1 с отрицательной плавучестью, находящей" ся в рабочем состоянии полупогружен ным в контролируемой жидкости 2, гр закреплен припомощи мерной ленты 3 перекинутой через мерный шкив 4 на е относится к контрольной технике и может быть ля изме ения овня.ЯО 1538052 путем подъема чувствительного элемента, имеющего отрицательную плавуч ест ь и под вешен ног о на ги 6 комзвене, связанном с регистрирующимприбором, от заданной отметки, определяемой длиной гибкого звена, доповерхности жидкости электродвигате"лем, момент короткого замыкания которого пред варит ел ьно уста на вли ва ютравным моменту, создаваемому силой,равной разности между весом чувствительного элемента и гидростатицеской выталкивающей силой, воздействующей на этот элемент при его частичном погружении в жидкость, а по окончании цикла измерений опускают чувствительный элемент в жидкую среду дозаданной отметки путем отключения питания электродвигателя. 1 ил. пения пер и 7. аэывающий пр с ерным шкивом 4.Устройство, реализующее способ,работает следующим образом,При подаче напряжения на электродвигатель 6 вал последнего начнетвращат ься в ст орону выбира ния ленты3, наматываемой на барабан 5, вытягивая груз 1 и вращая мерный шкив 4,так как вращающий момент на валу электродвигателя 6 превышает момент, создаваемый разностью между весом гру 1538052за 1, полностью опущенного в жидкость, и гидростатической выталкивающей силой. Вращение вала электродвигателя 6 происходит до тех пор, пока груз 1 частично не выйдет из уровня контролируемой жидкости. В этом положении гидростатическая подъемная сила груза 1 уменьшится, а мо" мент, созданный разностью между весом груза 1 и выталкивающей его силой, станет равным вращающему моменту электродвигателя 6, в результате чего последний остановится. Показа" ния прибора 8 при этом будут соот" ветствовать установившемуся уровню жидкости.Равенство моментов при таком положении груза 1, соответствующее моменту короткого замыкания злектродви гателя 6, устанавливается предварительно переменным резистором 7.При понижении уровня жидкости гидростатическая выталкивающая сила, воздействующая на груз 1, уменьшается, момент, созданный разностью между его весом и выталкивающей силой, превысит вращающий момент электро" двигателя 6, в результате чего груз 1 будет перемещаться вниз до положения, при котором вновь установится равенство моментов.При повышении уровня жидкости вращающий момент превысит момент, созданный результирующей силой, равной разности веса груза 1 и выталкивающей силы, вследствие чего груз 1 будет перемещаться вверх до положения, при котором установится равенство вращающего момента электродви" гателя и результирующей силы, т.е, будет происходить слежение за уровнем, непрерывная дистанционная регистрация которого осуществляется показывающим прибором 8.При отключении питания приводного электродвигателя 6 груз 1 под действием собственного веса опустится на всю длину ленты 3 в исходное положени е.Осуществление зондирования уровня и последующее слежение за ним из жидкой среды путем подъема чувствительного элемента, имеющего отрицательную плавучесть, от заданной отметки, опре. деляемой длиной гибкого звена, до поверхности жидкости электродвига" телем, момент короткого замыкания которого предварительно устанавлива- . ют равным моменту, создаваемому силой, равной разности между весом чувствительного элемента и гидростатической выталкивающей силой, воз" действующей на этот элемент при его частич ном погружении в жид кост ь, а также опускание чувствительного элемента в жидкую среду до заданной отметки путем отключения питания электродвигателя, по окончании цикла измерений, обеспечивает упрощение способа измерения уровня жидкости и повышение точности измерений,Формула и зобр ет енияСпособ измерения уровня, заключающийся в том, что при зондировании уровня и последующем слежении за ним чувст вител ьным элементом, выполненным в виде поплавка, натяжение гибкого звена производится с помощью электродвигателя, имеющего мягкую механическую характеристику, о т л ич а ю щ и й с я тем, что, с целью упрощения способа и повышения точно" сти измерения уровня жидкости, зондирование уровня и последующее слежение за ним осуществляют из жидкой среды путем подъема чувствительного элемента, имеющего отрицательную плавучесть от заданной отметки, определяемой длиной гибкого звена, до поверхности жидкости электродвигателем, момент короткого замыкания которого предварительно устанавливают равным моменту, создаваемому силой, определяемой как разность между весом чув" ствительного элемента и гидростатич ес кой вытал ки ва ющей силой, воздействующей на этот элемент при его частичном погружении в жидкость, а по окончании цикла измерений опускают чувствительный элемент в жидкую среду до заданной отметки путем отключения питания электродвигателя.Составитель В. ПавлТехред М.Дидык Тираж 530 П ного комитета по изобретениям и 035, Москва, Ж, Раушская наб сноерытиям при ГКНТ С4/5
