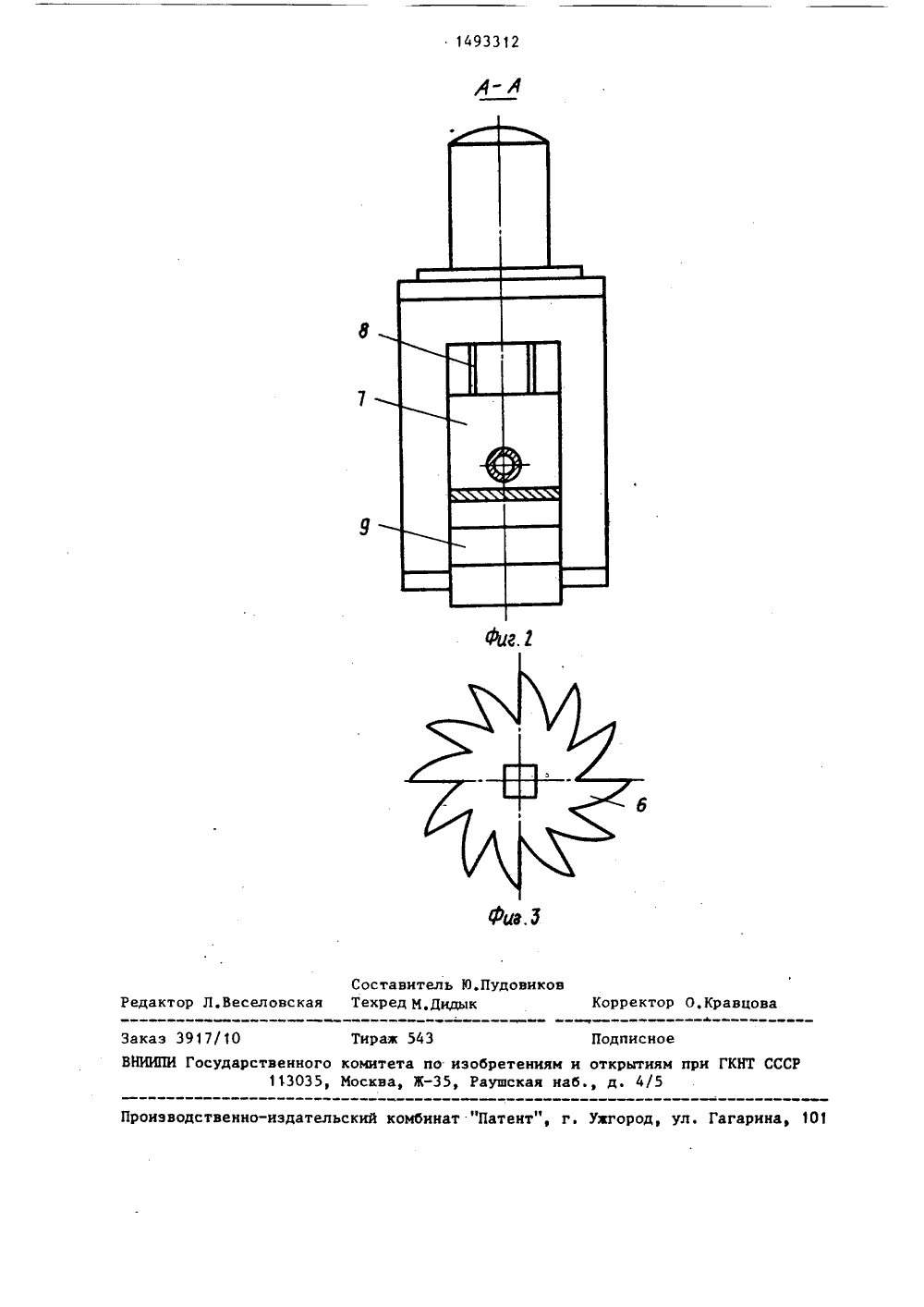

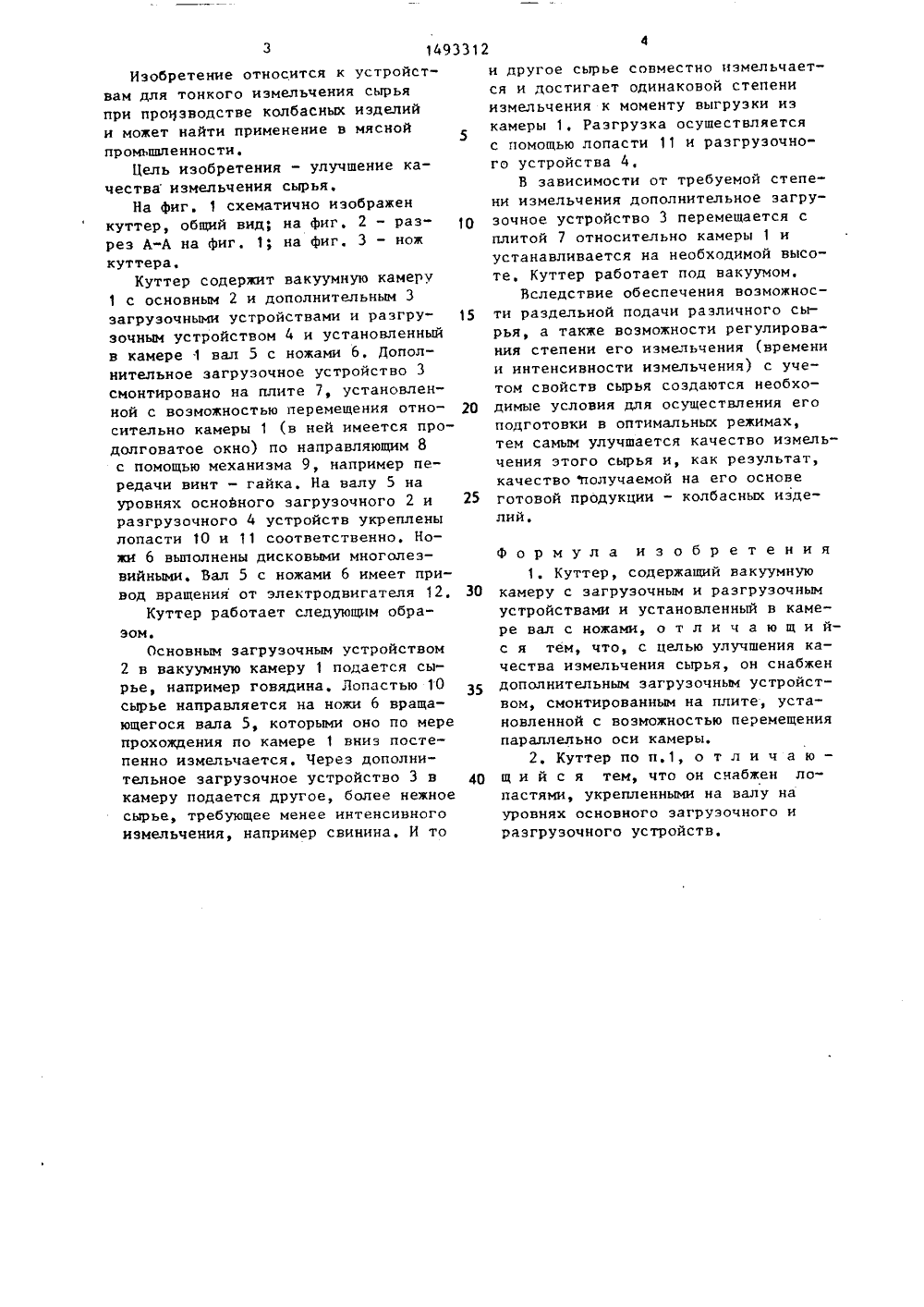

(54) КУПЕР (57) Изобре ствам для т при произво куттерам - чество измел ение относнкого иэмелстве колбапозволяьчения сырановленный устроия сырья эделий ьчен лучшить каКуттер ержит у мнои СФ М ОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕ 801493312 камере 1 вал 5 с дисковыми многолеэвийными ножами 6, Подача сырья вкамеру 1 производится через два загрузочных устройства: основное 2 идополнительное 3, - а выгрузка -через разгрузочное устройство 4, Навалу 5 на уровнях основного загрузочного устройства 2 и разгрузочного устройства 4 укреплены лопасти10 и 11, Благодаря тому, что имеетсядополнительное загрузочное устройство 3 и оно смонтировано на плите 7,имеющей возможность перемещатьсявдоль камеры 1, созданы необходимыеусловия для раздельной подачи различного сырья и ооеспечения требуемыхрежимов измельчения (степени, времени и интенсивности) с учетом свойствсырья, что позволяет улучшить качество его измельчения, 1 з,п, ф-лы, 3 ил, 1493312Изобретение относится к устройствам для тонкого измельчения сырьяпри производстве колбасных иэделийи может найти применение в мяснойпромышленности,Цель изобретения - улучшение качества измельчения сырья,На фиг1 схематично изображенкуттер, общий вид; на фиг, 2 - разрез А-А на фиг, 1; на фиг, 3 - ножкуттера,Куттер содержит вакуумную камеру1 с основным 2 и дополнительным 3загрузочными устройствами и разгрузочным устройством 4 и установленныйв камере 1 вал 5 с ножами 6, Дополнительное загрузочное устройство 3смонтировано на плите 7, установленной с возможностью перемещения относительно камеры 1 (в ней имеется продолговатое окно) по направляющим 8с помощью механизма 9, например передачи винт - гайка, На валу 5 науровнях основного загрузочного 2 иразгрузочного 4 устройств укрепленылопасти 10 и 11 соответственно. Ножи 6 выполнены дисковыми многолеэвийными, Вал 5 с ножами 6 имеет привод вращения от электродвигателя 12.Куттер работает следующим образом.Основным загрузочным устройством2 в вакуумную камеру 1 подается сырье, например говядина. Лопастью 10сырье направляется на ножи 6 вращающегося вала 5, которыми оно по мерепрохождения по камере 1 вниз постепенно измельчается, Через дополнительное загрузочное устройство 3 вкамеру подается другое, более нежноесырье, требующее менее интенсивногоизмельчения, например свинина. И то и другое сырье совместно иэмельчается и достигает одинаковой степениизмельчения к моменту выгрузки изкамеры 1, Разгрузка осушествляетсяс помощью лопасти 11 и разгрузочного устройства 4,В зависимости от требуемой степени измельчения дополнительное загрузочное устройство 3 перемещается сплитой 7 относительно камеры 1 иустанавливается на необходимой высоте, Куттер работает под вакуумом,Вследствие обеспечения воэможнос 15 ти раздельной подачи различного сырья, а также возможности регулирования степени его измельчения (времении интенсивности измельчения) с учетом свойств сырья создаются необхо 20 димые условия для осуществления егоподготовки в оптимальных режимах,тем самым улучшается качество измельчения этого сырья и, как результат,качество получаемой на его основе25 готовой продукции - колбасных изделий,Формула изобретения1. Куттер, содержащий вакуумную30 камеру с загрузочным и разгрузочнымустройствами и установленный в камере вал с ножами, о т л и ч а ю щ и йс я тем, что, с целью улучшения качества измельчения сырья, он снабжендополнительным загрузочным устройством, смонтированным на плите, установленной с воэможностью перемещенияпараллельно оси камеры,2. Куттер по п.1, о т л и ч а ю -40 щ и й с я тем, что он снабжен лопастями, укрепленными на валу науровнях основного загрузочного иразгрузочного устройств,1493312фиаЗСоставитель 10.Пудовиков Редактор Л.Веселовская Техред М.дндык Корректор О,КравцоваЗаказ 3917/10 Тираз 543 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
СмотретьЗаявка
4321432, 10.08.1987
МОСКОВСКИЙ ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ МЯСНОЙ И МОЛОЧНОЙ ПРОМЫШЛЕННОСТИ
ИВАШОВ ВАЛЕНТИН ИВАНОВИЧ, ДУЙДЕНКО БОРИС НИКОЛАЕВИЧ, ЮРКОВ СЕРГЕЙ ГРИГОРЬЕВИЧ, СЛАВУЩЕВ СЕРГЕЙ ВЛАДИМИРОВИЧ, БУСЛАЕВА ТАТЬЯНА ПЕТРОВНА
МПК / Метки
МПК: A22C 17/00, B02C 18/08
Метки: куттер
Опубликовано: 15.07.1989
