Двигатель внутреннего сгорания

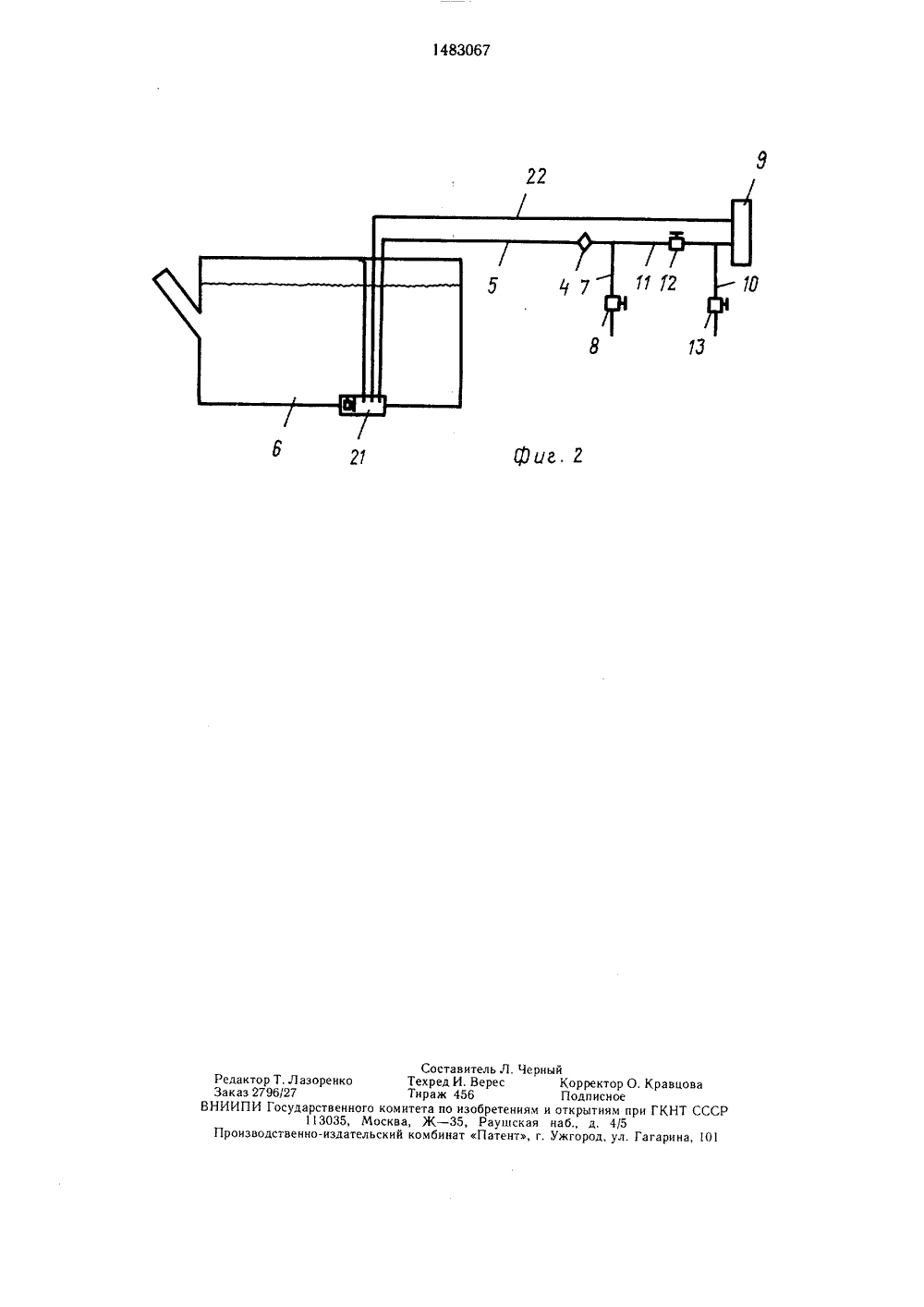

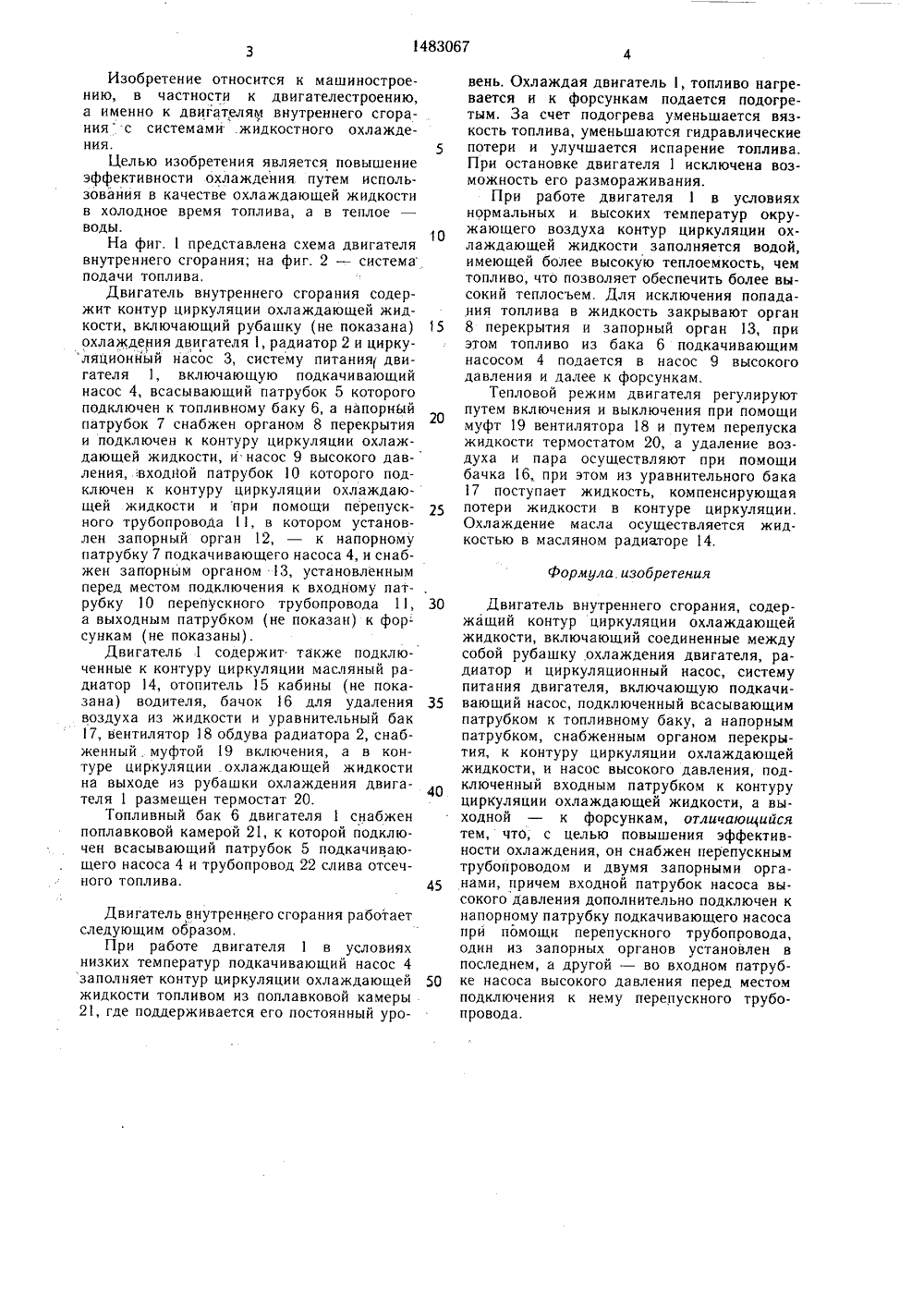

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ЯО 1483067 А 1(51)4 ЕО Р 320 Р 02 М 31 14 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(54) ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ(57) Изобретение может быть использовано в двигателях внутреннего сгоранияжидкостным охлаждением. Целью изобретения является повышение эффективности охлаждения путем использования в качестве охлаждающей жидкости в холодное время топлива, а в теплое - воды. Двигатель 1 внутреннего сгорания содержит контур циркуляции охлаждающей жидкости, включающий рубашку охлаждения, радиатор 2 2и циркуляционный насос 3, систему питания двигателя 1, включающую подкачивающий насос, подключенный всасывающим патрубком к топливному баку, а напорным патрубком, снабженным органом перекрытия, - к контуру циркуляции охлаждающей жидкости, насос высокого давления, подключенный входным патрубком к напорному патрубку насоса при помощи перепускного трубопровода, снабженного запорным органом, и к контуру циркуляции охлаждающей жидкости, а выходным патрубком - к форсункам. В холодном время года открывают орган перекрытия и запорный орган и топливо из бака поступает в контур циркуляции охлаждающей жидкости и к форсункам. В теплое время в контур циркуляции заливают воду, а топливо подается только на 3 сгорание. 2 ил.5 10 15 Формула изобретения 50 Изобретение относится к машиностроению, в частности к двигателестроению,а именно к двигателям внутреннего сгоранияс системами .жидкостного охлаждения,Целью изобретения является повышение эффективности охлаждения путем использования в качестве охлаждающей жидкости в холодное время топлива, а в теплое воды.На фиг, 1 представлена схема двигателя внутреннего сгорания; на фиг. 2 - система подачи топлива,Двигатель внутреннего сгорания содержит контур циркуляции охлаждающей жидкости, включающий рубашку (не показана) охлаждения двигателя 1, радиатор 2 и циркуляционный насос 3, систему питания двигателя 1, включающую подкачивающий насос 4, всасывающий патрубок 5 которого подключен к топливному баку 6, а напорный патрубок 7 снабжен органом 8 перекрытия и подключен к контуру циркуляции охлаждающей жидкости, и насос 9 высокого дав- ления,:входной патрубок 10 которого подключен к контуру циркуляции охлаждающей жидкости и при помощи перепускного трубопровода 11, в котором установлен запорный орган 12, - к напорному патрубку 7 подкачивающего насоса 4, и снабжен запорным органом 13, установленным перед местом подключения к входному патрубку 10 перепускного трубопровода 11, а выходным патрубком (не показан) к фор- сункам (не показаны).Двигатель 1 содержит также подключенные к контуру циркуляции масляный радиатор 14, отопитель 15 кабины (не показана) водителя, бачок 16 для удаления воздуха из жидкости и уравнительный бак 17, вентилятор 18 обдува радиатора 2, снабженный, муфтой 19 включения, а в контуре циркуляции охлаждающей жидкости на выходе из рубашки охлаждения двигателя 1 размещен термостат 20.Топливный бак 6 двигателя 1 снабжен поплавковой камерой 21, к которой подключен всасывающий патрубок 5 подкачивающего насоса 4 и трубопровод 22 слива отсечного топлива. Двигатель внутреннего сгорания работает следующим образом,При работе двигателя 1 в условиях низких температур подкачивающий насос 4 заполняет контур циркуляции охлаждающей жидкости топливом из поплавковой камеры 21, где поддерживается его постоянный уро 30 35 40 45 вень. Охлаждая двигатель 1, топливо нагревается и к форсункам подается подогретым. За счет подогрева уменьшается вязкость топлива, уменьшаются гидравлические потери и улучшается испарение топлива. При остановке двигателя 1 исключена возможность его размораживания.При работе двигателя 1 в условиях нормальных и высоких температур окружающего воздуха контур циркуляции охлаждающей жидкости заполняется водой, имеющей более высокую теплоемкость, чем топливо, что позволяет обеспечить более высокий теплосъем. Для исключения попадания топлива в жидкость закрывают орган 8 перекрытия и запорный орган 13, при этом топливо из бака 6 подкачивающим насосом 4 подается в насос 9 высокого давления и далее к форсункам.Тепловой режим двигателя регулируют путем включения и выключения при помощи муфт 19 вентилятора 18 и путем перепуска жидкости термостатом 20, а удаление воздуха и пара осуществляют при помощи бачка 16, при этом из уравнительного бака 17 поступает жидкость, компенсирующая потери жидкости в контуре циркуляции. Охлаждение масла осуществляется жидкостью в масляном радиаторе 14. Двигатель внутреннего сгорания, содержащий контур циркуляции охлаждающей жидкости, включающий соединенные между собой рубашку охлаждения двигателя, радиатор и циркуляционный насос, систему питания двигателя, включающую подкачивающий насос, подключенный всасывающим патрубком к топливному баку, а напорным патрубком, снабженным органом перекрытия, к контуру циркуляции охлаждающей жидкости, и насос высокого давления, подключенный входным патрубком к контуру циркуляции охлаждающей жидкости, а выходной - к форсункам, отличающийся тем, что; с целью повышения эффективности охлаждения, он снабжен перепускным трубопроводом и двумя запорными органами, причем входной патрубок насоса высокого давления дополнительно подключен к напорному патрубку подкачивающего насоса при помощи перепускного трубопровода, один из запорных органов установлен в последнем, а другой - во входном патрубке насоса высокого давления перед местом подключения к нему перепускного трубопровода.148306721Составитель Л. ЧерныйРедактор Т, Лазоренко Техред И. Верес Корректор О. КравцоваЗа к аз 2796/27 Тираж 456 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 01
