Помещение для содержания животных

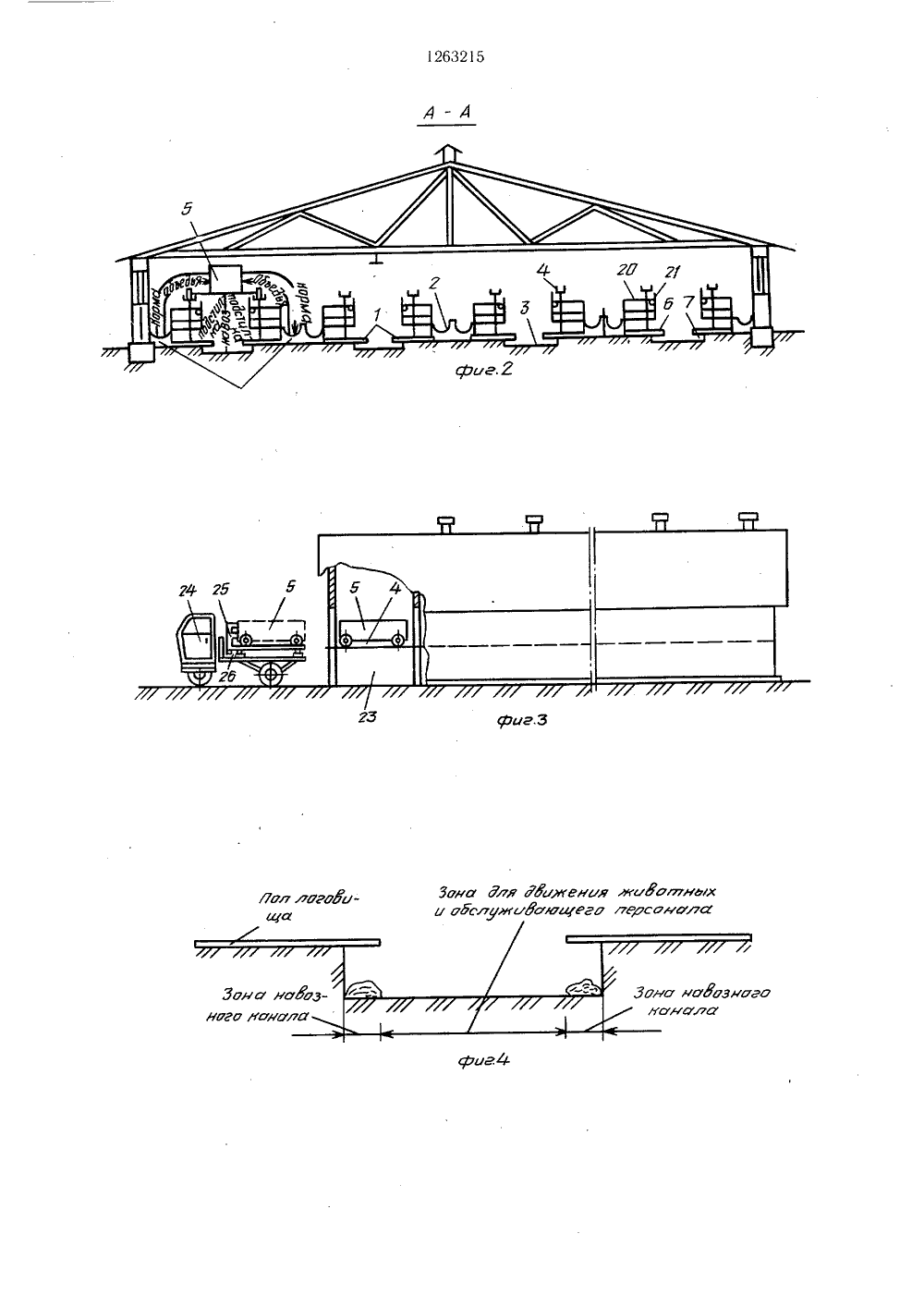

26 9) А 01 К /ОО ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ЗОБРЕТЕНИЯ ПИСА Н АВТО(54) (57) 10 МЕШЕНИЕ ДЛЯ С НИЯ ЖИВОТНЫХ, включающее мещенные под углом к кормушк зованием впадин и уступов, по которых расположены над выпо виде траншеи проходом, мобиль логическое оборудование, отличаю что, с целью упрощения эксплу мещения, вершины впадин боксо жены в одной плоскости со стен шеи, причем расстояние от ст шеи до угла уступа относится бокса как (1:1,4) - (1:3). 15 юл.38ий ордена Трудового Крас аучно-исследовательский и гический институт механи фикации сельского хозяй 8.8)видетельство СССР01 К 1/00, 1959,обритании1306321973.(56) Авторское с134934, кл. АЗаявка Великкл. А 01 К 1/100 СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК МУ СВИДЕТЕЛЬСТВ овский, В. А, Рубанник ОДЕРЖА- боксы, разам с обраследние из лненным в ное технои 1 ееея тем, атации нов располоками траненки транк ширинеИзобретение относится к сельскому хо. зяйству, в частности к помещениям для со держания крупного рогатого скота,Цель изобретения - упрощение эксплуатации помещения.На фиг.1 схематично изображено помещение для содержания животных, вид в плане; на фиг,2 - сечение Л - А на фиг.1; на фиг.3 - помещение, вид сбоку", на фиг.4 - размегцение навоза в помещении; на фиг.5 - фрагмент фиг.4, вид сверху.Помещение для содержания животных включает боксы 1 для отдыха животных, размещенные под углом к кормушкам 2, проход 3, выполненный в виде траншеи, рельсы 4 для передвижения специализированного технологического оборудования 5.Боксы 1 образуют уступы 6, нависающие над проходом 3. Вершины впадин боксов расположены в одной плоскости со стенками прохода 3, По центру помещения и в его торцах размегцены технологические проходы 8 - 13, по которым животные зыходят на выгульные площадки 14 - 19, примыкающие к помещению к обеих сторон. Каждый бокс 1 отгорожен от соседнего перегородкой 20 с устройством 21 для фиксации животных на период уборки навоза и доения. Для ввода в помещение и вывода из него мобильного технологического оборудования предусмотрены ворота 22 и тамбур 23. Доставку специализированных агрегатов 5 производят с помощью мобильного транспортного средства 24, имеющего регулируемую по высоте платформу 25 с ограничителем 26 заднего хода. Технологические операции, вьполняемые в помещении, осуществляются следующим образом.Транспортное средство 24 доставляет технологическое оборудование 5 для уборки объедьев в тамбур 23, где оно устанавливается на рельсы 4, укрепленные на стойках, служающих опорами для перегородок 20. Перемещаясь над рабочим проходом 3, оборудование 5 удаляет обьедья из двух рядов кормушек 2 и собирает их в свой бункер. По окончании операции оборудование 5, работающее в автоматическом режиме, возвращается в тамбур 23. Транспортное средство снимает его с рельсов 4 и доставляет к другим рядам кормушек. После завершения работы агрегат доставляет объедья в кормоцех для последующей переработки и использования на корм скоту.Подобным образом работает и оборудование, выполняющее в помещении остальные технологические операции. Кормораздатчик, загруженный кормами в кормоцехе, подает 5 О 5 20 25 30 35 4045 50 ся в помещение транспортным средством о и после установки его на рельсы 4 начинает перемещаться к противоположному концу помещения и выдавать корма. Выдача кормов производится одновременно в две кормушки, прилегающие к рабочему проходу 3. Идентично кормораздатчиком вносится в боксы и подстилка.После выдачи кормов животные направляются к кормушкам. При поедании кормов, когда все животные находятся в боксах, в помещение подается оборудование 5, предназначенное для уборки навоза. После того, как транспортное средство 24 установит его на рельсы 4, оборудование 5 начинает перемещаться вдоль помегцения в сторону, противоположную тамбуру 23. При этом оборудование 5 переводи г устройство 21 из верхнего нерабочего в нижнее рабочее положение и фиксирует животных в боксах на период уборки навоза и доения. В конце коровника привод технологического оборудования 5 автоматически переключается на обратный ход. После этого включаются в работу механизмы, собирающие навоз с прохода 3 в бункер оборудования 5. Окончив процес уборки навоза, оборудование 5 выходит в тамбур 23 и останавливается. Транспортное средство 24 снимает его с рельсов 4 и перевозит для обслуживания следуюгцего прохода 3 данного или другого помегцени я.11 осле заполнения бункера оборудования 5 навозом транспортное средство 24 доставляет его в навозохранилище, где производится выгрузка собранного навоза, после чего процесс повторяется.Когда все животные зафиксированы в боксах и проходы 3 очищены от навоза, в помещение подается транспортным средством 24 оборудование 5, оснащенное доильными аппаратами, осуществляющими при доении в автоматическом режиме контроль за процессом доения, машинное додаивание и снятие аппарата с вымени. После установки этого оборудования.5 на рельсы 4 доярка входит в помещение и начинает доение Коров, находящихся по обеим сторонам прохода 3. Оборудование 5 позволяет производить подмывание вымени теплой водой, массаж вымени и охлаждение в потоке молока, получаемого от коров. По окончании доения доярка включает обратный ход и оборудование 5 перемещается в тамбур 23. При движении оно переводит устройство 21 из нижнего рабочего в верхнее нерабочее положение и расфиксирует находягцихся в боксах животных. Животные могут выйти пз боксов 1 через проходы 8 - 13на выгульные площадки 14 . -19.1263215фиг.ЗЗана для Одоления жи 8 отных и айлуюыЬюи,его лсосоюолаРедактор М. КелемешЗаказ 5455/ Составитель Б. Петровский Техред И. Верее Корректор А. Зимокосов Тираж 679 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий3035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
