Помещение для содержания животных

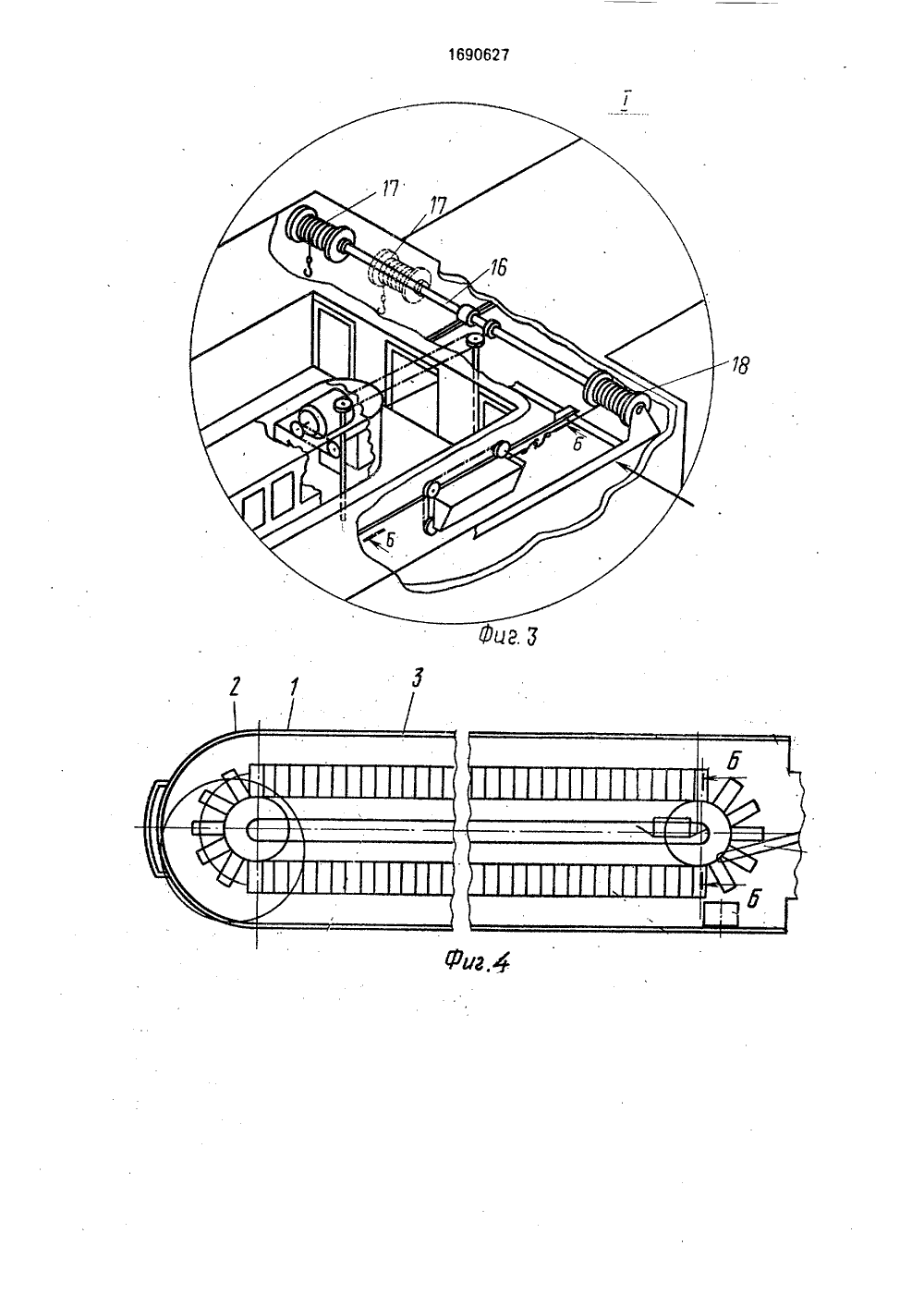

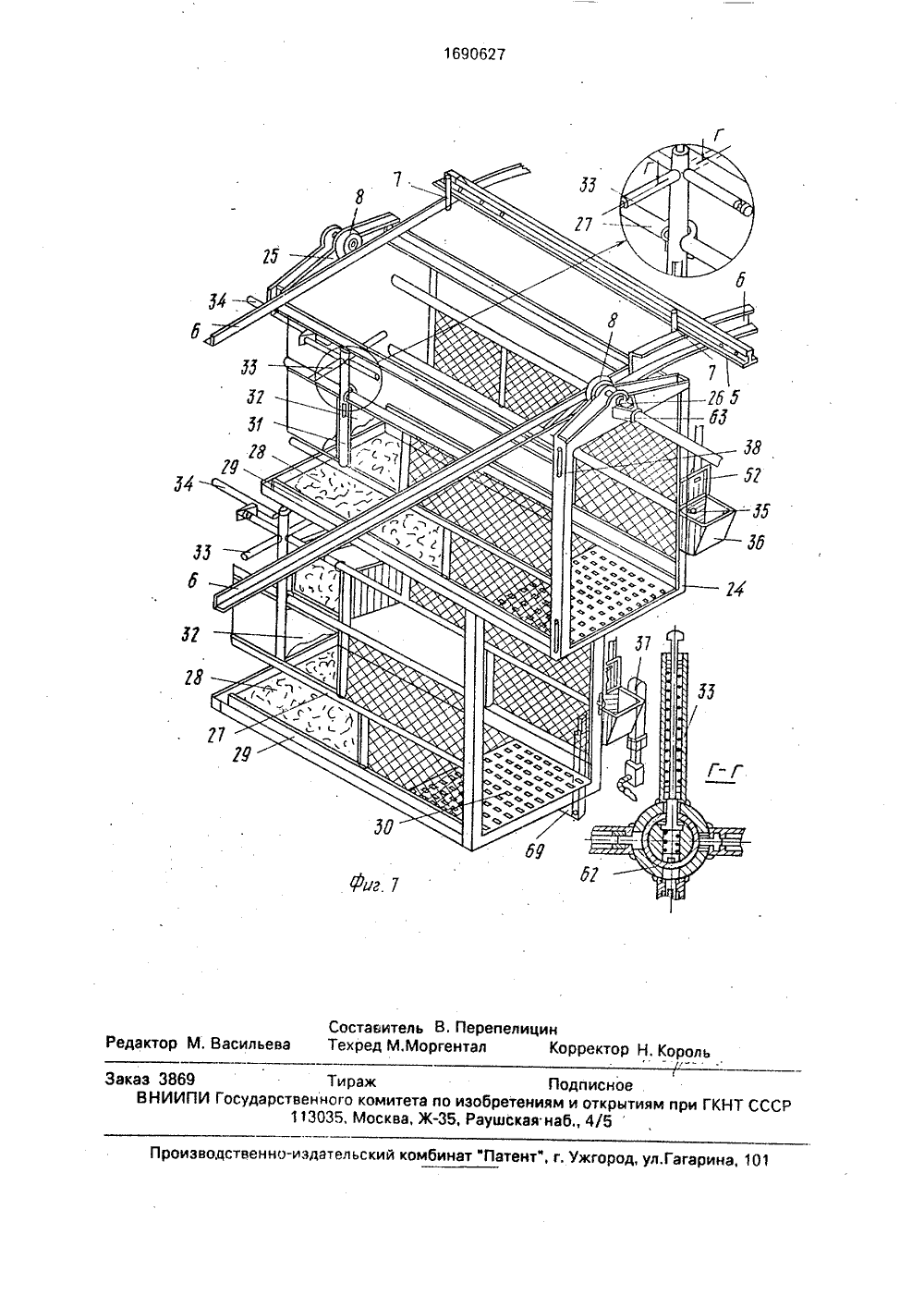

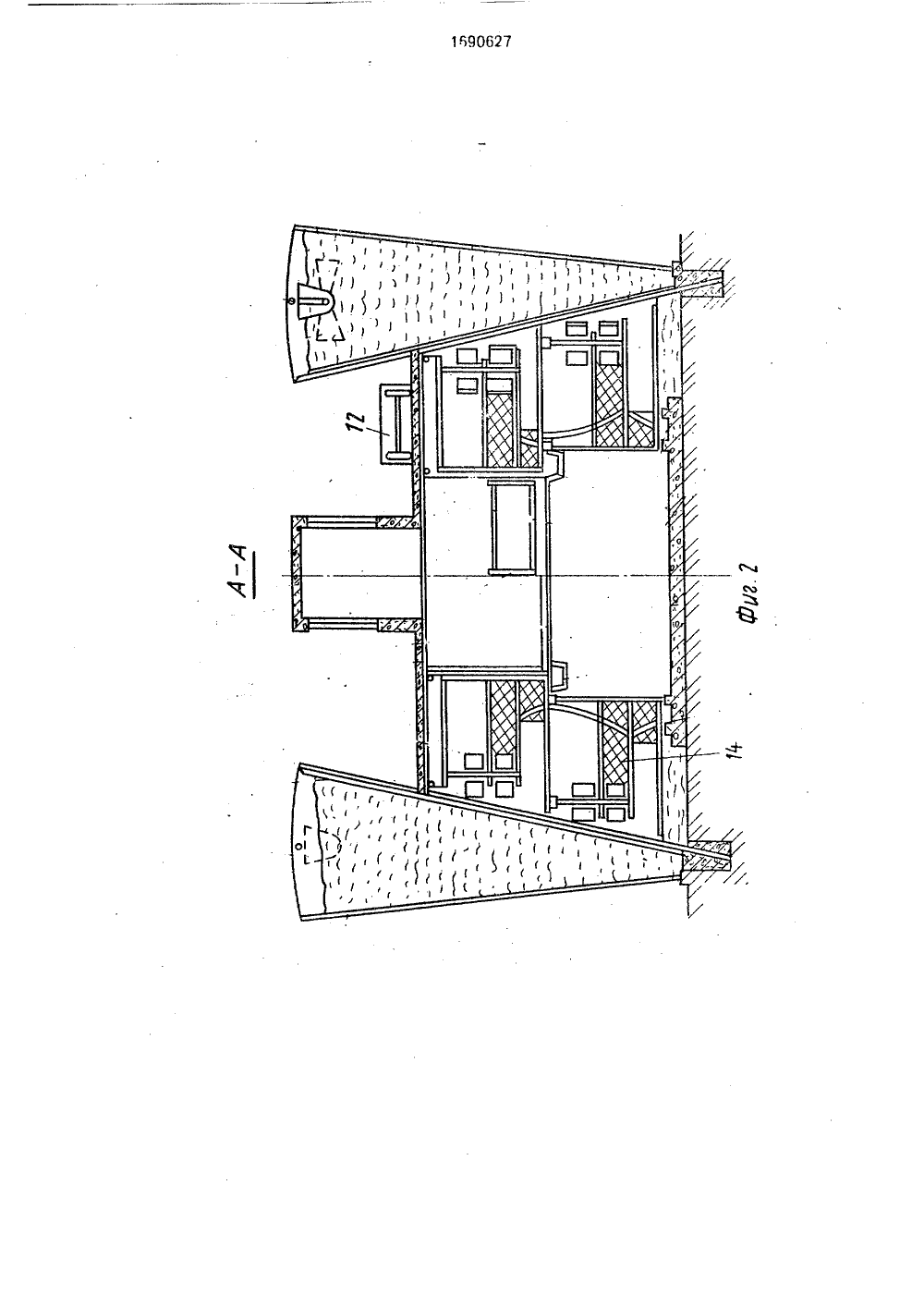

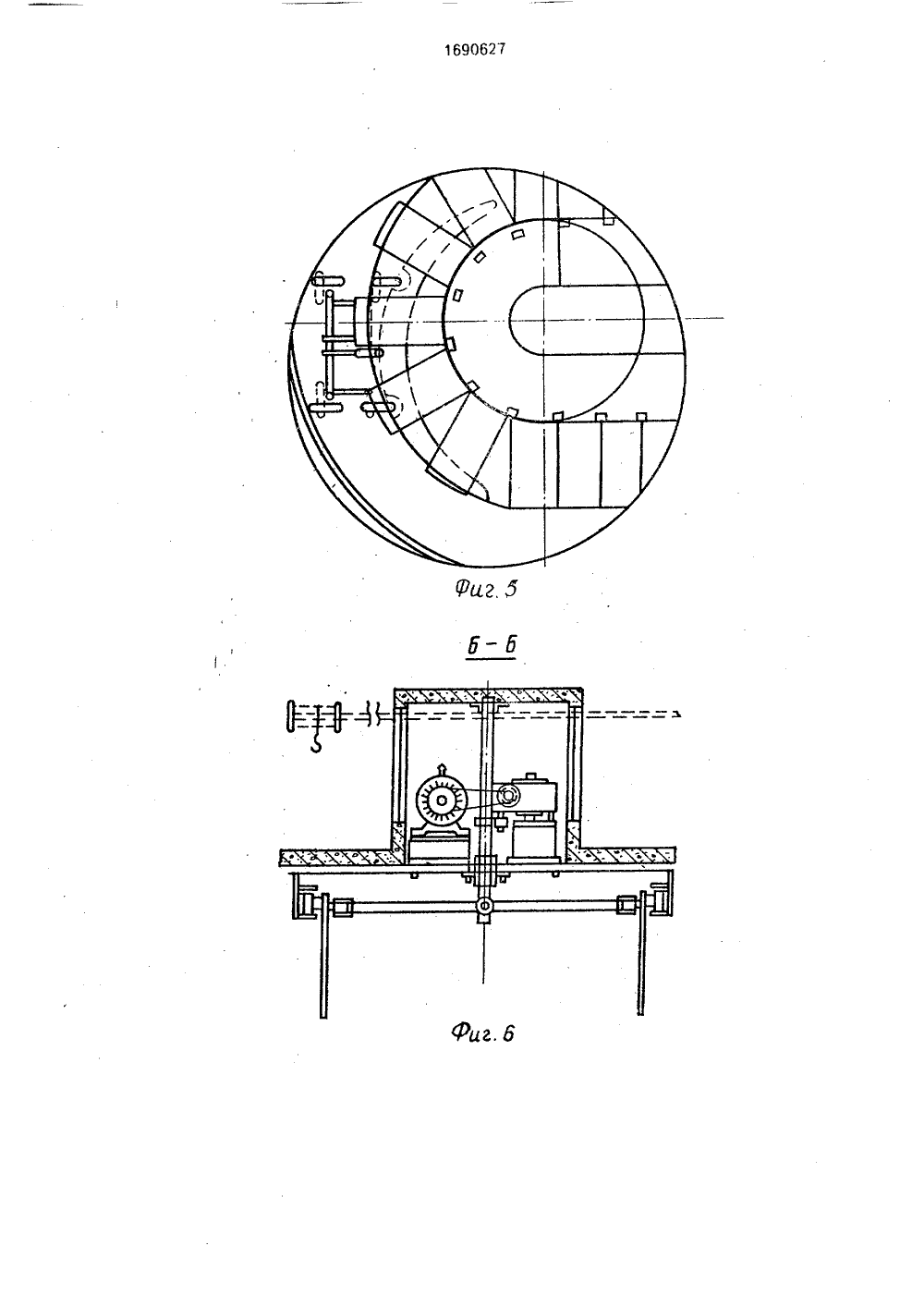

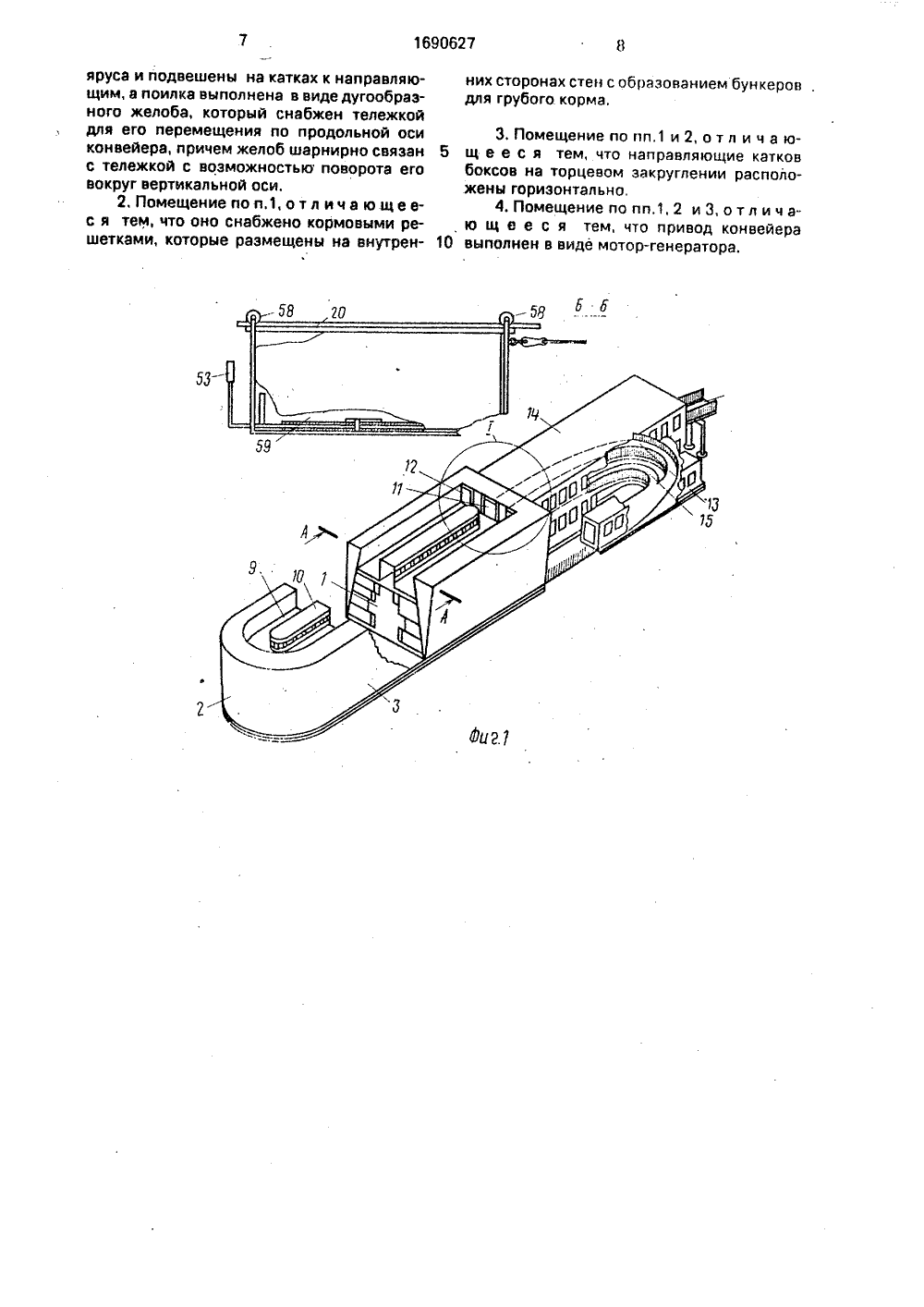

/О 51) ОП Е ИЕ ИЗ ИДЕТЕЛЬ АВТОРСКОМ по ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(56) Авторское свидетельство СССРМ 1356996, кл. А 01 К 1/02, 1985,(54) ПОМЕЩЕНИЕ ДЛЯ СОДЕРЖАНИЯ ЖИВОТНЫХ(57) Изобретение относится к сельскому хозяйству. Цель изобретения - снижение затрат труда при обслуживании животных Помещение для содержания животных имеет коридор 1 с торцевым закруглением 2, Между стенками 3 и решетками расположен Изобретение относится к сельскому хозяйзству, а именно к помещениям для содержания животных, в частности коров.Цель изобретения - снижение затрат труда при обслуживании животных.На фиг,1 изображено предлагаемое помещение; на фиг.2 - поперечный разрез А - А на фиг.1; на фиг,3 - узел на фиг.1, загрузочная вагонетка; на фиг,4 - конвейер боксов, план; на фиг.5 - поилка; на фиг,6 - разрез Б-Б на фиг,1 (привод генератора боксов); на фиг.7 - двухярусные боксы,Помещение для содержания животных имеет прямолинейный коридор 1 с торцовым закруглением 2 со стеклами. Внутри коридора 1 содержатся решетки 4, наклоненные к осевой линии коридора 1. Между стенками 3 и решетками 4 расположен корсена, являющегося теплоизоляционатериалом. Двухярусные боксы сояют конвейер, Для ограничения щения животных имеются сетчатые Коридор 1 содержит огражденную выю площадку 9 с надстройкой 10. В ойке 14 размещен кормоцех, С нанием стоилового периода запускают по нижнему проходу на первый ярус, коровы расходятся по боксам 23 к ой стене, При расфиксации вариатовейера боксов 23, последний прихов движение, С вариатором тически связан генератор, который тываетэлектроэнергию для внешней з.п, ф-лы, 7 ил. запасным мставлперемерамы.гульнупристрступлекоровзатемкормовра кондиткинемавырабацепи, 3 мовой запас измельченного сена, являющегося теплоизоляционным материалом,Закрепленные с интервалом решетки 4 установлены на опорах 5, к верхнему основанию которых закреплены направляющие 6 с помощью стержней 7, размещенных на наклонных ветвях, переходящих на поворотах в горизонтальное положение с использованиемм ш велл еров для и редотв ращениядьема катков 8.Коридор 1 содержит выгульную площадку 9 с надстройкой 10, содержащей двери 11 и выгульный проход с дверьми 12, соединяющих его с входным пандусом 13 в пристройке 14, выполняющего роль кормоцеха. Проход на второй ярус осуществляется по пандусу 15.На потолочном перекрытии коридора 1 в торцевой части закреплен приводной вал10 дачей кормов 15 20 25 40 50 55 16 с тросовыми барабанами 17 и 18 для перемещения загрузочной вагонетки 19 по подвесному рельсу 20 и скрепера 21 по кольцевой выгульной площадке 9 при уборке навоза. К пристройке 14 подведен пандус 22 для завоза кормов в кормоцехДвухярусные боксы 23, составляющие конвейер на путях 6, содержат торцевые стойки 24 с креплением поперечных пластин 25 с катками 8.на осях 26, К стойкам 24 закреплены боковые ограждения 27, соединенные с боксовыми полами 28, обшитые с боков рейками 29, а в торцевых частях надставленные половыми решетками 30, На боковых ограждениях 27 каждого яруса закреплены ограничители скармливания, выполненные из труб 31 с вертикальными симметричными пластинами 32 и крестовинами 33, взаимодействующими со штырями 34. На стойках 24 (по одной на бокс 23) закреплены на осях 35 кормушки 36, взаимодействующие с отражателем 37 для удаления остатков корма, Для ликвидации трения между стойками 24 верхнего яруса на внешних сторонах закреплены в прорезях с возможностью перекатывания вверхвниз шарики 38, Пол 39 второго яруса для освещения нижней части коридора 1, выполнен застекленным в подвешенной уголковой раме 40. Для ограничения перемещения животных имеются подвижные сетчатые рамы 41, скрепленные уголками 42. Под половыми решетками 30 на раме 40 закреплены желоба 43, а на нижнем ярусе - желоба 44, выполненные в бетонном полу 45. Поилки для вывода животных из боксов на восходящей ветви выполнены в виде внешней дуговой стенки 46 и внутренней стенки 47 с днищем, На перемещаемой по осевой линии коридора 1 тележке 48 закреплены петли 49 с отверстиями для прохода оси 50, расположенной по центру поилки,С возможностью поворота в кормоцехе установлен транспортер 51 для загрузки кормов в кормушки 36 с крышками 52 и для заполнения вагонетки 19, содержащей Г-образный рычаг 53, с закрепленными держателями 54, входящими в прорези трубки 55, закрепленной в днище вагонетки и входящей в прорези трубки 56, закрепленной на раме 57, подвешенной на катках 58. Для опрокидывания вагонетки 19 в нужную сторону зауженной торец ее взаимодействует с пружинящей пластиной 59, Генератор 60 снабжен вариатором и повышающим редуктором 61, кинематически связанным со штанговыми вилками 63 расположенными на оси 62. Вилки 63 контактируют с выступами катковых осей 36, Доение коров выполняется на двух постах 64, содержащих входные дверцы 65 и выходные 66, кормуш ку 67 и резервуар для молока 68.Уборку навоза производят выдвижные штанги со скребковыми пластинами 69. Помещение для содержания животных используется следующим образом, При отсутствии пастбищ устройство эксплуатируется круглогодично с подвозом, приготовлением и механизированной разПри пастбищном периоде во время сенокошения емкости коридора 1 заполняют кормами как сенохранилище, с подвозкой их по пандусу в кормоцех, иэ которого через раздаточный транспортер 51 измельченное сено загружают в вагонетку 19, уходящую под уклон по рельсу 30 к торцевому закруглению 8, разматывая трос с барабана 17, После загрузки торца сброс сена производится автоматически, путем упора Г-образного рычага 53 в выгруженное сено, с выскакиванием пластинчэтого держателя 54 из прорези вэгонеточной трубки 36 при полной загрузке одной кормовой стены, вагонетку 19 отцепляют от троса барабана 17 и перемещают ее на другой путь с зацеплением троса с барабана 18 для полной загрузки теплоизоляционных стен 3, С наступлением стойлового периода по нижнему проходу выпускают, например, 120 коров и коридор 1 на первый ярус, затем коровы по ближней стороне коридора 1 расходятся по боксам 23 к кормовой стене с перекрытием доступа животных к ней ограничителями скармливания у другой стены с. предварительным заполнением кормушек. 36 сочными кормами, Ввиду трйдцатитонной нагрузки нисходящей загруженной ветви в порожней восходящей ветви при расфиксации вариатора, соединенного через повышающий редуктор 61 с генератором 60, конвейер приходит в движение со сьемом вырабатываемой знер 45 гии посредством перемещения штанговых вилок 63, закрепленных на вертикальной оси 62, взаимодействующих с выступами осей 26. При вращающемся конвейере по пандусу 15 второго яруса постепенно впускают коров второй группы, которые с верхней площадки с полукруглым горизонтальным полом заходят в боксы к кормовой стене, доводя нисходящую ветвь до шестидесятитонной нагрузки с ре.улировкой вариатором скорости вращения генератора. После захода животного в бокс 23 повернутым к передней стене коридора транспортером 51 в очередную кормушку Эб задают порцию сочного корма, причем проходящие боксы 23 копиром перекрываютзаслонку наполняющего трубопровода и в момент отхода кормушки 36 верхнего яруса порция корма с конвейера заполняет кормушку 36 нижнего яруса этого же бокса 23,При подходе к закругленному торцу 2коридора 1 заполненные водой отражательные поилки на каждом ярусе входят в каждый бокс 23 и животные при необходимости пьют, отходя назад, так как поилки медленно заходят в боксы, то поилки вытесняюткоров на полукруглые горизонтальные полы, где оии, поворачиваясь, следуют по огражденному коридору восходящей ветви до верхней отметки за кормушками 36, где вновь заходят в боксы 23 к кормовой стене для проезда вниз, загружая нисходящуюветвь, вон вейера.На восходящей ветви по"ле прохода округленного торца 2 выдвижением из стеновых гнезд штырей 34 закрывают досту.; к кормовым стенам, ввиду их взаимодействия с крестовинами 33, которые отжимают пружинящий фиксатор, выводя его из двухотверстий труб 31 с поворотом эа каждый цикл пластин 32 иа 90 с обратным входомкаждого фиксатора в отверстие внутренней неподвижной трубы, При подходе боксов к горизонтальному полу на верхней отметкеследующими штырями 34 пластины открываются для захода животных к кормовым стенам или для. прохода ко входным пандусам на выгульную площадку 9 одной изгрупп коров.Каждый раз после кормления при первом из которых следует утренняя дойка, следует до 12 ч дия отдых в боксах, затемдневное кормление с трехчасовым отдыхоми после вечерней дойки с одновременным кормлением. Ночью животные отдыхают вбоксах, с перекрытым доступом к кормовым стенам, сзадвииутыми в ниши тележками 48 с групповыми поилками. Перед каждым отдыхом наполненные кормушки 36 отражательной рессорой автоматически закрываются, а при пуске конвейера производится осмотр животных с одновременным открыванием крышек 52, после чего животные выходят из боксов для поедания сочных кормов, а нисходящая ветвь конвейера, ввиду. увеличения нагрузки на 60 т, приходит в движение.Доение коров выполняется на двух постах 64 с расположением их по одному на каждом ярусе, В кормушки 67 подают сочный корм с концентратами и через входные дверцы 65 впускают одну из проходщихкоров для выдаиваиия доильным аппаратомс выпуском через выходйые дверцы 66, со510 25 30 35 40 45 50 55 сливом молока самотеком в резервуар 68, поделенный перегородкой на две секции.В весеннее время осуществляют переоборудование с перемещением тележек 43 в ниши к скармливаемой стене с поворотом поилок, включением цепного привода по направляющим рамы 40 перемещают пол 39 второго яруса, соединенного тягами, перетягивающими по шкивам с подвижными сетчатыми рамами 41 для ограничения животных с поворотом на 180 двух доильных установок и поворотом транспортера к противоположной стане. Уборку навоза производят по желобам 43 и 44 сплавным способом ввиду их наклона. У полов по округленным желобам навоз убирается с помощью вдвигаиия по направляющим яздвижиых штанг, смонтированных на зареплениых к боксовому полу двух половых решеток ЗО, по их боковым краям.При движении конвейера пластинами ГР, закрепленными к двум штангам, прочищаетсл желобы по всему кольцу. Пластины выполнены из пружинящей стали,Для предотвращения случайного зажатия животного между боксовой торцевой стойкой и сеточной рамой 41 при автоматическом входе и выходе и в дверях 12, при входе и выходе на прогулку, при медленно движущемся конвейере смонтированы подпружиные рейки, с замыканием контактов при прижатии реек, взаимодействующих с тяговыми реле, автоматически тормозящего вариатор фиксатором,После уборки выгульной площадки 9, поднятутой тросом к дверям 12, скрепер 21 во время отдыха животных в боксах 23 переводится по пандусам для уборки полов на ярусах при подтягивании с навозом барабанами 17 и 18 с направлением троса поворотными роликами, с загрузкой в транспортное средство у пристройки 14 или в ферментатор.Формула изобретения 1, Помещение для содержанйя животи ых, вкл ючающее крышу и стены, образующиее прямолинейный коридор старцевыми закруглениями, в котором установлен конвейер боксов, снабженных катками для их перемещения по направляющим, устройства для подачи корма и поилки, доильную установку, которая расположена на одном торцевом закруглении, а на другом - поилка, систему навозоудаления со скрепером, о т л и ч а ю щ е е с я тем. что, с целью снижения затрат труда при обслуживании животных, конвейер установлен с уклоном относительно его продольной оси с расположением поилки на верхнем торцевом закруглении, боксы размещены попарно едва1690627 2 яруса и подвешены на катках к направляющим, а поилка выполнена в виде дугообразного желоба, который снабжен тележкой для его перемещения по продольной оси конвейера, причем желоб шарнирно связан с тележкой с воэможностью поворота его вокруг вертикальной оси.2. Помещение по п.1, о т л и ч а ю щ е ес я тем, что оно снабжено кормовыми решетками, которые размещены на внутренних сторонах стен с образованием бункеровдля грубого корма. 3. Помещение по пп,1 и 2, о т л и ч а ю 5 щ е е с я тем, что направляющие катковбоксов на торцевом закруглении располо.жены горизонтально,4. Помещение по пп,1, 2 и 3, о тл и ч аю щ е е с я тем, что привод конвейера10 выполнен в виде мотор-генератора, 16906271690627Составитель В. Перепелицинедактор М. Васильева Техред М.Моргентал Корректор Н, Король Заказ 3869 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 10
