Цистерна для вязких грузов

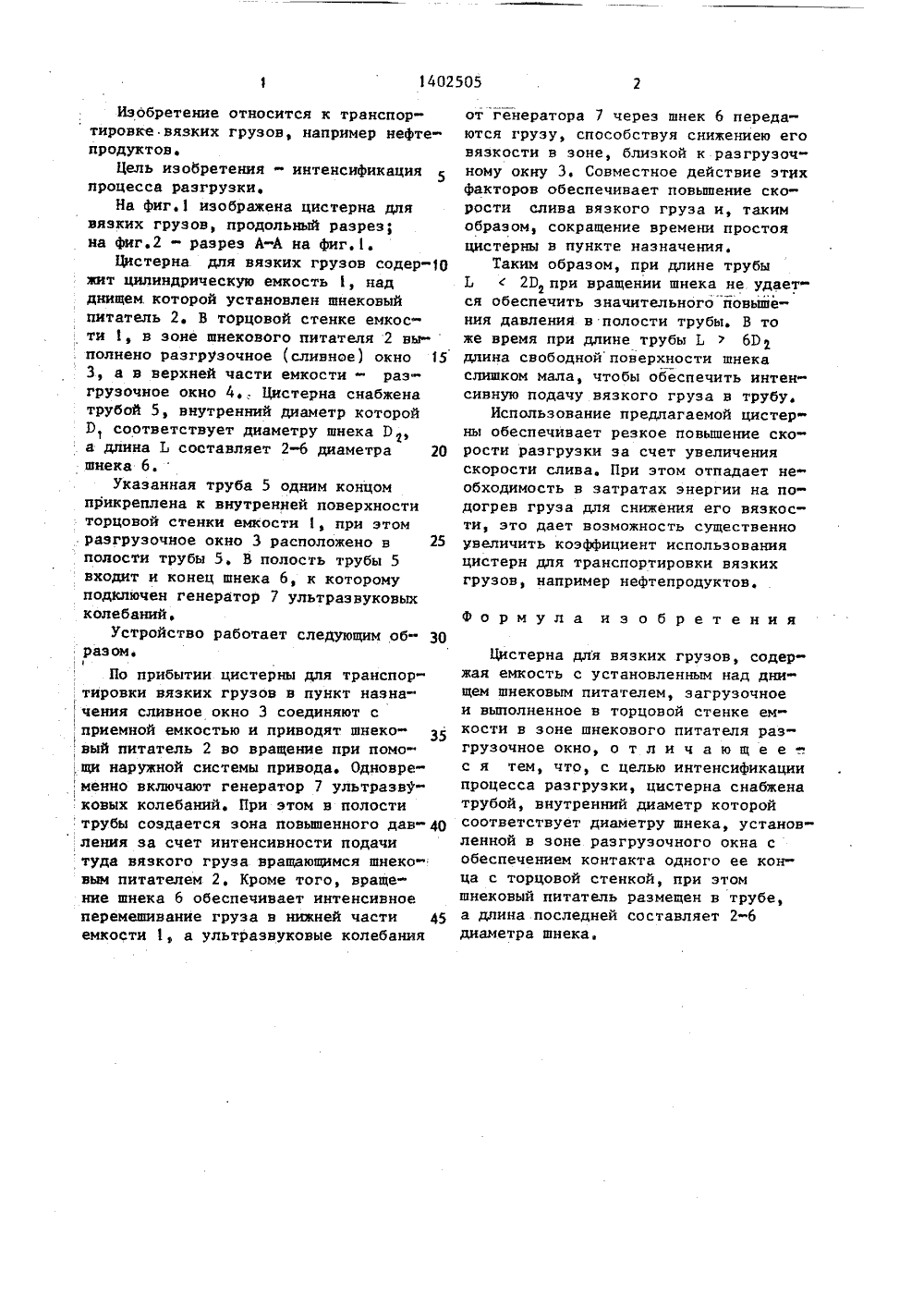

5 ц 4 В 65 Р 88/ ОСУДАРСТВЕННИЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(56) Авторское свидетельство СССР В 1209520, кл, В 65 Р 8/54, 1982.Авторское свидетельство СССР У 1239036, кл. В 65 Э 88/54, 1983. (54) ЦИСТЕРНА ДЛЯ ВЯЗКИХ ГРУЗОВ (57) Изобретение относится к области транспортировки вязких грузов, например нефтепродуктов. Целью изобретения является интенсификация процесса разгрузки. При выгрузке вязких грузов разгрузочное окно (РО) 3 соединяют с 801402505 приемной емкостью и приводят во вращение шнековый питатель (ШП). Одновременно включают генератор 7 ультразвуковых колебаний. При этом в полости трубы 5 создается эона повышенно. го давления за счет интенсивной подачи туда вязкого груза вращающимися ШП. Вращение ШП обеспечивает интен= сивное перемешивание груза в нижней части емкости 1, а ультразвуковые колебания от генератора 7 через ШП передаются грузу, способствуя снижению его вязкости в зоне, близкой кРО 3. Совместное действие этих факторов обеспечивает повышение скорости слива вязкого груза. 2 ил.Ф ЗЦистерна для вязких грузов, содержая емкость с установленным над днищем шнековым питателем, загрузочноеи выполненное в торцовой стенке емкости в зоне шнекового питателя разгрузочное окно, о т л и ч а ю щ е ес я тем, что, с целью интенсификациипроцесса разгрузки, цистерна снабженатрубой, внутренний диаметр которойсоответствует диаметру шнека, установленной в зоне разгрузочного окна собеспечением контакта одного ее конца с торцовой стенкой, при этомшнековый питатель размещен в трубе,а длина последней составляет 2-6диаметра шнека,Изобретение относится к транспортировке вязких грузов, например нефтепродуктов.Цель изобретения - интенсификацияпроцесса разгрузки.На фиг.1 изображена цистерна длявязких грузов, продольный разрез;на фиг.2 - разрез А-А на фигЦистерна для вязких грузов содер жит цилиндрическую емкость 1, надднищем. которой установлен шнековыйнитатель 2В торцовой стенке емкости 1, в зоне шнекового питателя 2 вы. полнено разгрузочное (сливное) окно 153, а в верхней части емкости - раз"грузочное окно 4. Цистерна снабженатрубой 5, внутренний диаметр которойР соответствует диаметру шнека Р,а длина Ь составляет 2-6 диаметра 20шнека б.Указанная труба 5 одним концомприкреплена к внутренней поверхноститорцовой стенки емкости 1, при этомразгрузочное окно 3 расположено в 25полости трубы 5. В полость трубы 5входит и конец шнека 6, к которомуподключен генератор 7 ультразвуковыхколебаний,Устройство работает следующим об". 30разом.По прибытии цистерны для транспортировки вязких грузов в пункт назна чения сливное окно 3 соединяют сприемной емкостью и приводят шнековый питатель 2 во вращение при помо, щи наружной системы привода. Одновременно включают генератор 7 ультразву ковых колебаний. При этом в полоститрубы создается зона повышенного давления за счет интенсивности подачитуда вязкого груза вращающимся шнековым питателем 2, Кроме того, вращение шнека 6 обеспечивает интенсивноеперемешивание груза в нижней части 45емкости 1, а ультразвуковые колебания от генератора 7 через шнек 6 передаются грузу, способствуя снижениею его вязкости в зоне, близкой к разгрузочному окну Э. Совместное действие этих факторов обеспечивает повышение скорости слива вязкого груза и, таким образом, сокращение времени простоя цистерны в пункте назначения.Таким образом, при длине трубы Ь20 при вращении шнека не удается обеспечить значительного йовышения давления в полости трубы. В то же время при длине трубы Ь6 Р длина свободной поверхности шнека слишком мала, чтобы обеспечить интенсивную подачу вязкого груза в трубу,Использование предлагаемой цистерны обеспечивает резкое повышение скорости разгрузки за счет увеличения скорости слива. При этом отпадает необходимость в затратах энергии на подогрев груза для снижения его вязкости, это дает возможность существенно увеличить коэффициент использования цистерн для транспортировки вязких грузов, например нефтепродуктов. Формула из обретения1402505 Составитель И,ШабалинаТехред Л.Сердюкова Корректор АаТЯско Редактор В.Ковтун Заказ 2816/12 Тираж 664 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
