Устройство для измерения неоднородности среднего значения составляющей индукции постоянного магнитного поля
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1396100
Автор: Калиниченко
Текст

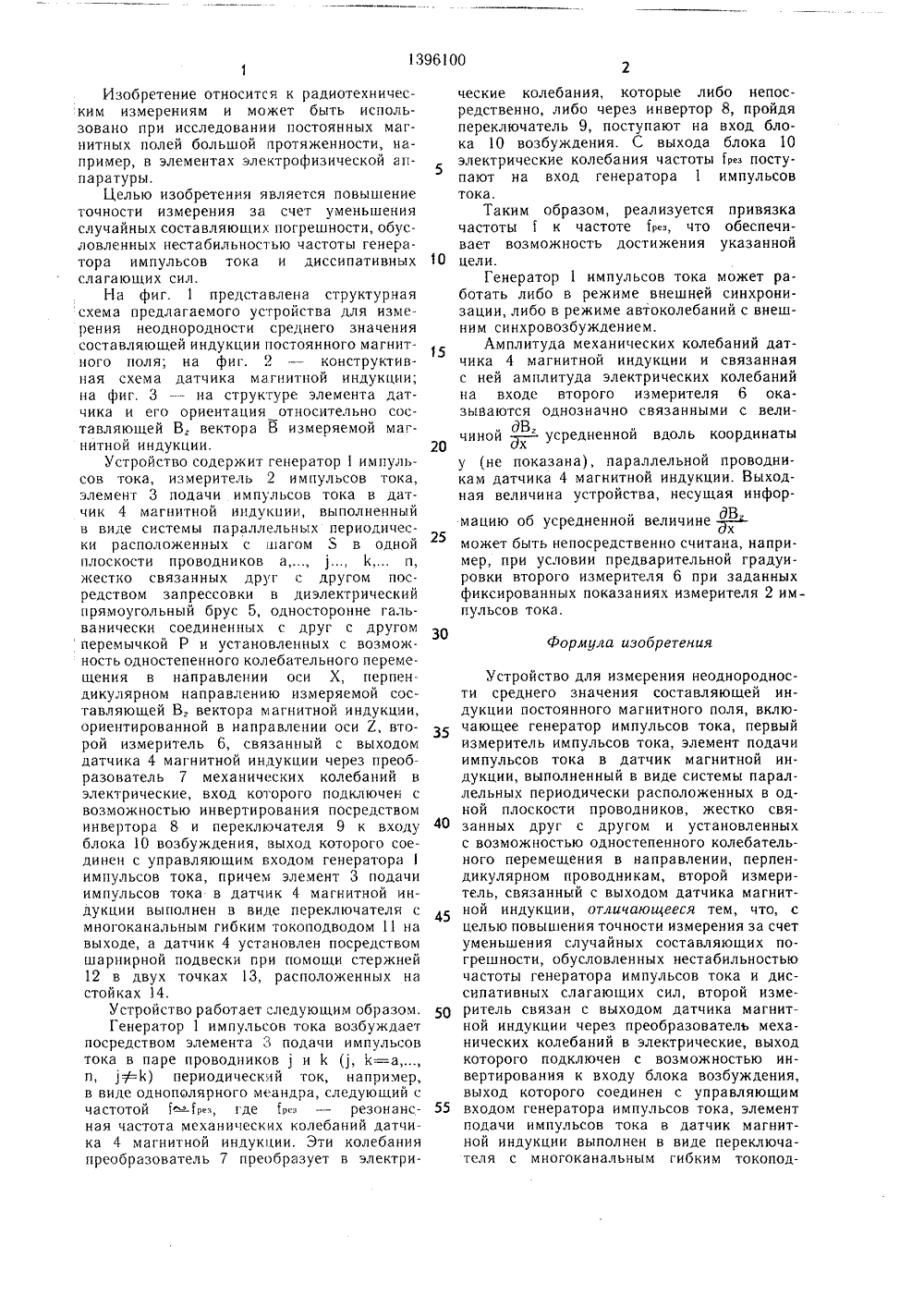

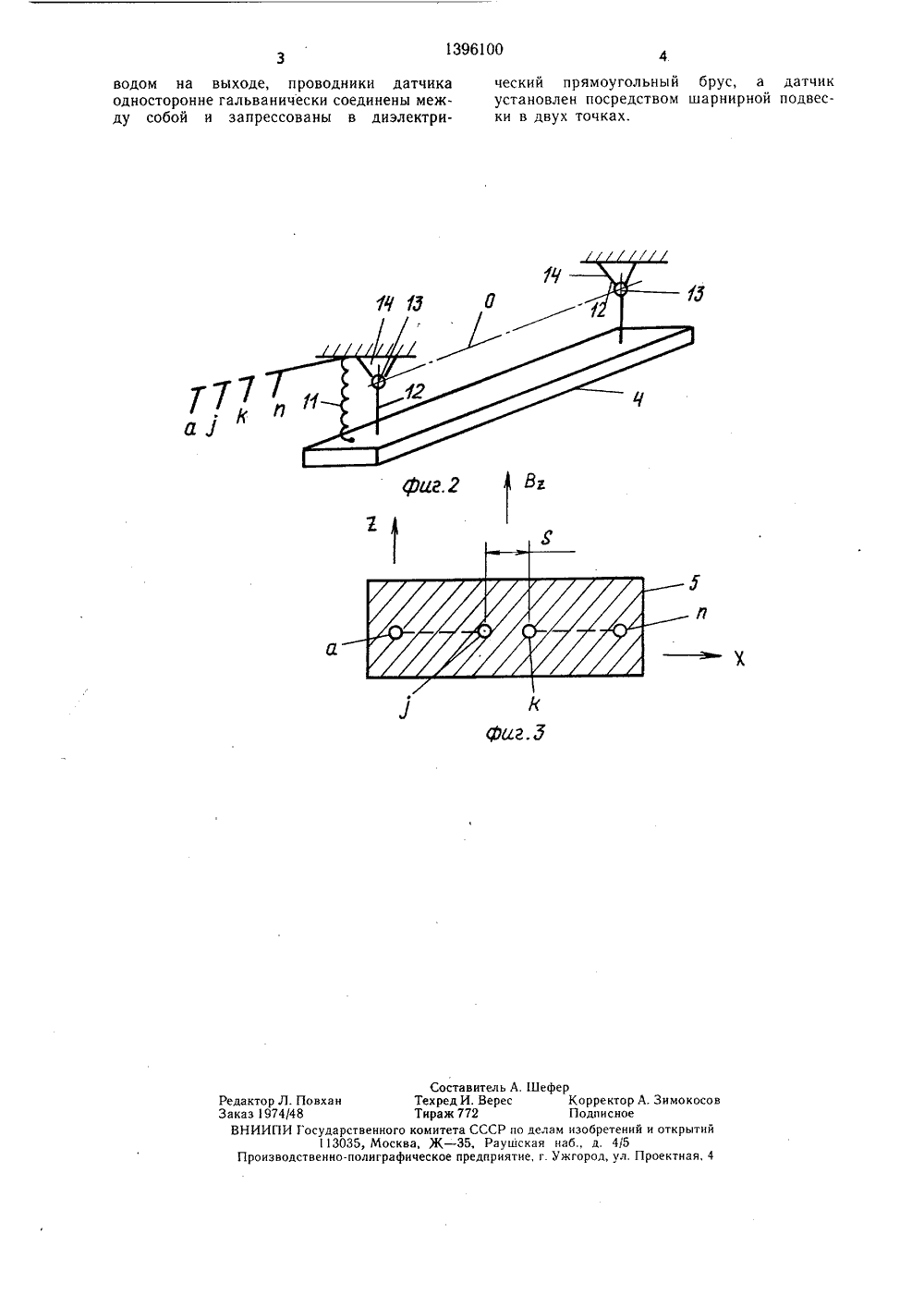

СОЮЗ СОВЕТСКИХСОЦИАЛ ИСТИЧЕСН.РЕСПУБЛИК 4 6 01 К 33 НИЯ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ ОПИСАНИЕ ИЗОБР Н АВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Объединенный институт ядерных исследований(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯНЕОДНОРОДНОСТИ СРЕДНЕГО ЗНАЧЕНИЯ СОСТАВЛЯЮЩЕЙ ИНДУКЦИИПОСТОЯННОГО МАГНИТНОГО ПОЛЯ(57) Изобретение относится к области радиотехнических измерений и может бытьиспользовано при исследовании постоянныхмагнитных полей большой протяженности,например, в элементе электрофизическойаппаратуры. Целью изобретения являетсяповышение точности измерения за счетуменьшения случайных составляющих погрешности, обусловленных нестабильностьючастоты генератора импульсов тока и диссипативных слагающих сил. Устройство содержит генератор 1 импульсов тока, изме,80139610 ритель 2 импульсов тока, элемент 3 подачи импульсов тока в датчик 4 магнитной индукции. Датчик 4 выполнен в виде системы периодически расположенных с шагом Я в одной плоскости проводников а ) 1 с и, жестко связанных друг с другом посредством запрессовки в диэлектрический прямоугольный брус 5. Проводники датчика 4 гальванически связаны перемычкой Р и установлены с возможностью одностепенного колебательного перемещения в плоскости их расположения в направлении, ортогональном проводникам и измеряемой составляющей магнитного поля, посредством шарнирной подвески в двух точках. Датчик 4 связан с входом второго измерителя 6 через преобразователь 7механических колебаний в электрические. Ж Вход второго измерителя 6 соединен непосредственно или через инвертор 8 с входными полюсами переключателя 9, выход которого соединен с входом блока 10 возбуждения, выход которого соединен с управляющим входом генератора 1 импульсов тока. 3 ил.СьР5 О 5 20 25 30 Формула изобретения 35 40 45 50 55 Изобретение относится к радиотехническим измерениям и может быть использовано при исследовании постоянных магнитных полей большой протяженности, например, в элементах электрофизической аппаратуры.Целью изобретения является повышение точности измерения за счет уменьшения случайных составляющих погрешности, обусловленных нестабильностью частоты генератора импульсов тока и диссипативных слагающих сил.На фиг. 1 представлена структурная схема предлагаемого устройства для измерения неоднородности среднего значения составляющей индукции постоянного магнитного поля; на фиг. 2 - конструктивная схема датчика ма гнитной индукции; на фиг. 3 - на структуре элемента датчика и его ориентация относительно составляющей В, вектора В измеряемой магнитной индукции.Устройство содержит генератор 1 импульсов тока, измеритель 2 импульсов тока, элемент 3 подачи импульсов тока в датчик 4 магнитной индукции, выполненный в виде системы параллельных периодически расположенных с нагом Я в одной плоскости проводников а 1, 1 с, и, жестко связанных друг с другом посредством запрессовки в диэлектрический прямоугольный брус 5, односторонне гальванически соединенных с друг с другом перемычкой Р и установленных с возможность одностепенного колебательного перемещения в направлении оси Х, перпендикулярном направлению измеряемой составляющей В, вектора магнитной индукции, ориентированной в направлении оси 2, второй измеритель 6, связанный с выходом датчика 4 магнитной индукции через преобразователь 7 механических колебаний в электрические, вход которого подключен с возможностью инвертирования посредством инвертора 8 и переключателя 9 к входу блока 10 возбуждения, выход которого соединен с управляющим входом генератора 1 импульсов тока, причем элемент 3 подачи импульсов тока в датчик 4 магнитной индукции выполнен в виде переключателя с многоканальным гибким токоподводом 11 на выходе, а датчик 4 установлен посредством шарнирной подвески при помощи стержней 12 в двух точках 13, расположенных на стойках 14,Устройство работает следующим образом.Генератор 1 импульсов тока возбуждает посредством элемента 3 подачи импульсов тока в паре проводников 1 и 1 с (1, с:=а и, 1=1) периодический ток, например, в виде однополярного меандра, следующий с частотойв Р-, где р.; - резонансная частота механических колебаний датчика 4 магнитной индукции. Эти колебания преобразователь 7 преобразует в электрические колебания, которые либо непосредственно, либо через инвертор 8, пройдя переключатель 9, поступают на вход блока 10 возбуждения, С выхода блока 10 электрические колебания частоты Ьез поступают на вход генератора 1 импульсов тока.Таким образом, реализуется привязка частотык частоте 1 р.з, что обеспечивает возможность достижения указанной цели.Генератор 1 импульсов тока может работать либо в режиме внешней синхронизации, либо в режиме автоколебаний с внешним синхровозбуждением.Амплитуда механических колебаний датчика 4 магнитной индукции и связанная с ней амплитуда электрических колебаний на входе второго измерителя 6 оказываются однозначно связанными с величиной -) - - усредненной вдоль координатыдВ,дху (не показана), параллельной проводникам датчика 4 магнитной индукции. Выходная величина устройства, несущая информацию об усредненной величине =дВОхможет быть непосредственно считана, например, при условии предварительной градуировки второго измерителя 6 при заданных фиксированных показаниях измерителя 2 импульсов тока. Устройство для измерения неоднородности среднего значения составляющей индукции постоянного магнитного поля, включающее генератор импульсов тока, первый измеритель импульсов тока, элемент подачи импульсов тока в датчик магнитной индукции, выполненный в виде системы параллельных периодически расположенных в одной плоскости проводников, жестко связанных друг с другом и установленных с возможностью одностепенного колебательного перемещения в направлении, перпендикулярном проводникам, второй измеритель, связанный с выходом датчика магнитной индукции, отличающееся тем, что, с целью повышения точности измерения за счет уменьшения случайных составляющих погрешности, обусловленных нестабильностью частоты генератора импульсов тока и диссипативных слагающих сил, второй измеритель связан с выходом датчика магнитной индукции через преобразователь механических колебаний в электрические, выход которого подклкчен с возможностью инвертирования к входу блока возбуждения, выход которого соединен с управляющим входом генератора импульсов тока, элемент подачи импульсов тока в датчик магнитной индукции выполнен в виде переключателя с многоканальным гибким токопод1396100 Составитель А. ШеферРедактор Л. Повхан Техред И. Верес Корректор А. ЗимокосовЗаказ 1974/48 Тираж 772 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 водом на выходе, проводники датчика односторонне гальванически соединены между собой и запрессованы в диэлектриТ, О 1 ческий прямоугольный брус, а датчик установлен посредством шарнирной подвески в двух точках.
СмотретьЗаявка
3716898, 29.03.1984
ОБЪЕДИНЕННЫЙ ИНСТИТУТ ЯДЕРНЫХ ИССЛЕДОВАНИЙ
КАЛИНИЧЕНКО ВАЛЕНТИН ВАСИЛЬЕВИЧ
МПК / Метки
МПК: G01R 33/02
Метки: значения, индукции, магнитного, неоднородности, поля, постоянного, составляющей, среднего
Опубликовано: 15.05.1988
