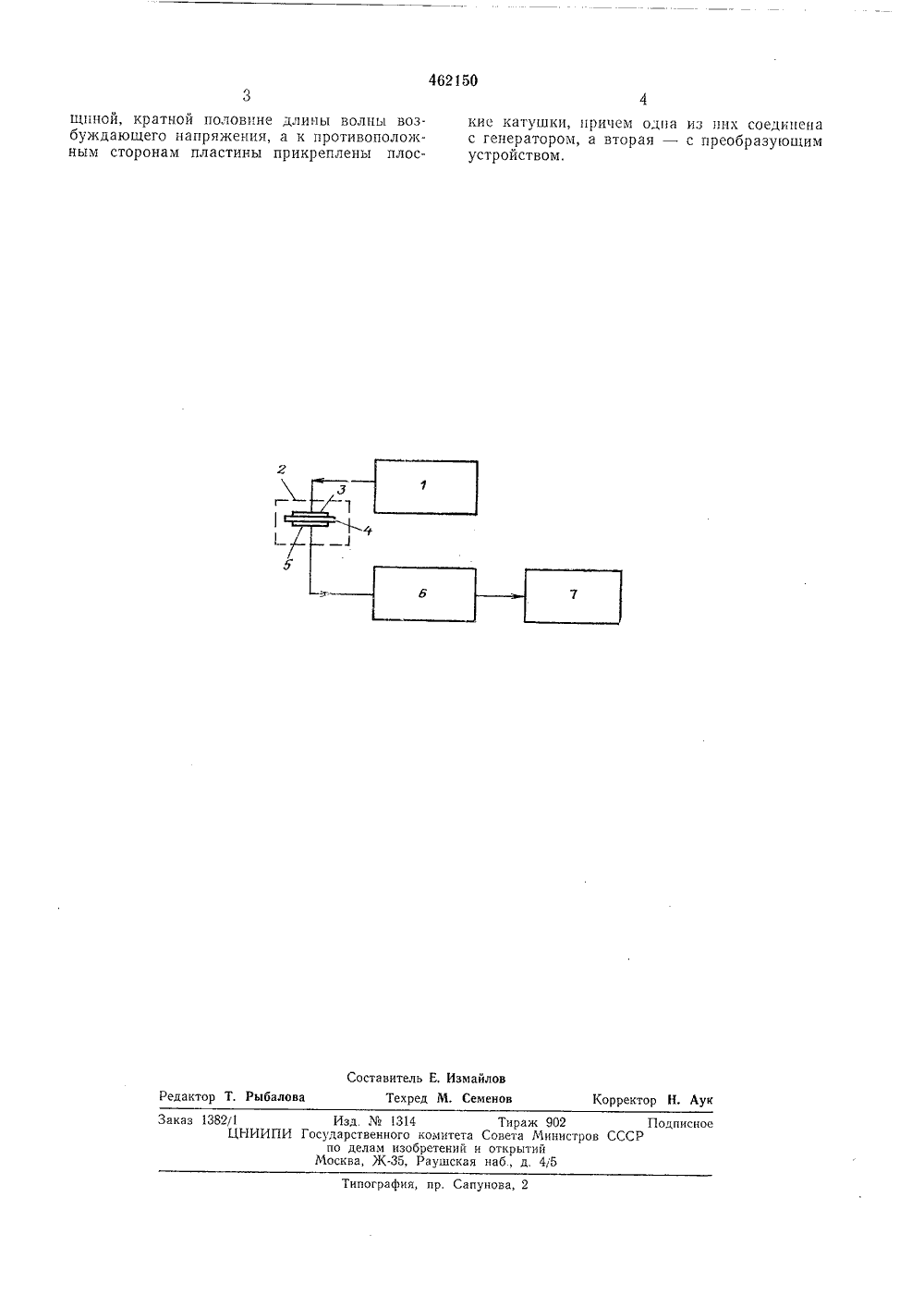

Устройство для измерения индукции магнитного поля

Номер патента: 568917

Опубликовано: 15.08.1977

Авторы: Никитин, Петерсон, Ранкис

МПК: G01R 33/02

Метки: датчик, индукции, магнитной, трехкомпонентный

...выполнензорами, образующими полостьформы, а возбуждающая обмоткажена на одном из сердечников.На фиг. 1 представлена конструкция трех. компонентного датчика магнитной индукции, на которой 1 - ферромагнитный образец, 2 - 4 - магнитоприводы, о - 7 - измерительные обмотки, 8 - обмотка возбуждения; на фиг. 2 - векторная диаграмма, на которой х, у, г - система координат, а, р, у - направляющие углы, т - вектор магнитного момента, т, т т - ,векторы по осям координат.Устройство работает следующим образом.При протекании тока в обмотке возбуждения 8 происходит намагничивание образца 1, которое сопровождается скачками намагниченности (эффект Баркгаузена), СкачаБаркгаузена можно рассматривать как пере менный магнитный диполь с магнитным...

Номер патента: 746357

Опубликовано: 05.07.1980

Авторы: Бедов, Климова, Обоишев, Пигина

МПК: G01R 33/07

Метки: измеритель, индукции, магнитной, переменной

...приведена на фиг. 1; на фиг. 2 - апериодические частотные характеристики (АЧХ) измерителя.Датчик Холла 1(фиг. 1), возбужда емый источником переменного тока 2 совместно с избирательным усилителем , 3 по несущей, Фазовым детектором 4 преобразует в области ниэкочастотного поддиапазона переменную магнитную индукцию в пропорциональное напряжение, Дополнительно введенное апериоднческое звено 5, включенное последовательно с Фазовым детектором, ограничивает частотный диапазон ветви областью, в которой выходной сигнал про-порционален входному, и Формирует АЧХв низкочастотном поддиапазбне, Для Формирования высокочастотного поддиапазова АЧХ измерителя используетсядополнительная ветвь, состоящая из избирательного усилителя 6 по сигналу,...

Номер патента: 870685

Опубликовано: 07.10.1981

Авторы: Алимбеков, Ахметзянов, Кузнецов, Сираев

МПК: E21B 47/02

Метки: вектора, индукции, магнитной

...нечувствительности каждого феррозонда, а измерительные обмотки и обмотки возбуждения соединены последовательно.На чертеже показана принципиальная схема соединения феррозондов.8706854ности каждого феррозонда в отдельностиПримениение предлагаемого устройства позволяет создавать высокоточные измерительные приборы на базесравнительно дешевых и простых феррозондов, что повышает эффективность р- геологоразведочных работ и буренияскважин. формула изобретения 20 ферроэонды содержат стержневыесердечники 1", обмотки возбуждения 2,соединенные между собой последовательно, измерительные обмотки 3, соединенные между собой последовательно0-0 - магнитная ось одного феррозонда 1 -0 - магнитная ось второго ферозонда, 0 -0- результирующая магнитная ось...

Номер патента: 1148012

Опубликовано: 30.03.1985

Автор: Никитский

МПК: G01R 33/02

Метки: датчик, индукции, магнитной

...введения дополнительной корректировки в виде индуктивных измерителей воздушного зазора.Это влечет за собой усложнениеконструкции и ограничение возможности измерительного комплекса.Известно устройство для испытания образцов, в котором преобразователь ЭДС Холла заармирован в пластине иэ магнитотвердого материала,являющегося продолжением испытуемого образца. Пластика в среднейчасти имеет узкую поперечную к полю.щель, в которой размещен преобразователь ЭДС Холла 2.Недостаток устройства заключаетсяв том, что с его помощью можно контролировать образцы только определенной конфигурации, имеющие обязатель 35но шлифованные торцы,Цель изобретения - повышениебыстродействия,На фиг. 1 изображен датчик с раз.резанным корпусом, вид сверху;...

Номер патента: 1187115

Опубликовано: 23.10.1985

Автор: Спектор

МПК: G01R 33/02

Метки: индукции, магнитной, мера, трехкомпонентная

...внутри которойнаходится аиалогично выполненнаяпо форме мера 3, создающая 2 составляющую вектора магнитной индукции,При этом однокомпонентные меры 2и 3 расположены так, что их плоскости симметрии ьзаимоперпендикулярны.Трехкомпонентная мера магнитнойиндукции работает следующим образом,При включении тока 7 , который935протекает через соленоид 1, внутринего возникает магнитное поле, вектор магнитной индукции которогонаправлен вдоль оси У и значение которого определяется из выражения 4 ОВ =КЭгде К - постоянная соленоида.При включении тока 3 , которыйгротекает по разностенной электропроводной трубе меры 2, во внутренней полости трубы возникает магнитное поле, вектор магнитной индукциикоторого имеет единственную составляющую, направленную...
