Способ разделения породы и породосодержащих угольных продуктов в угледобыче

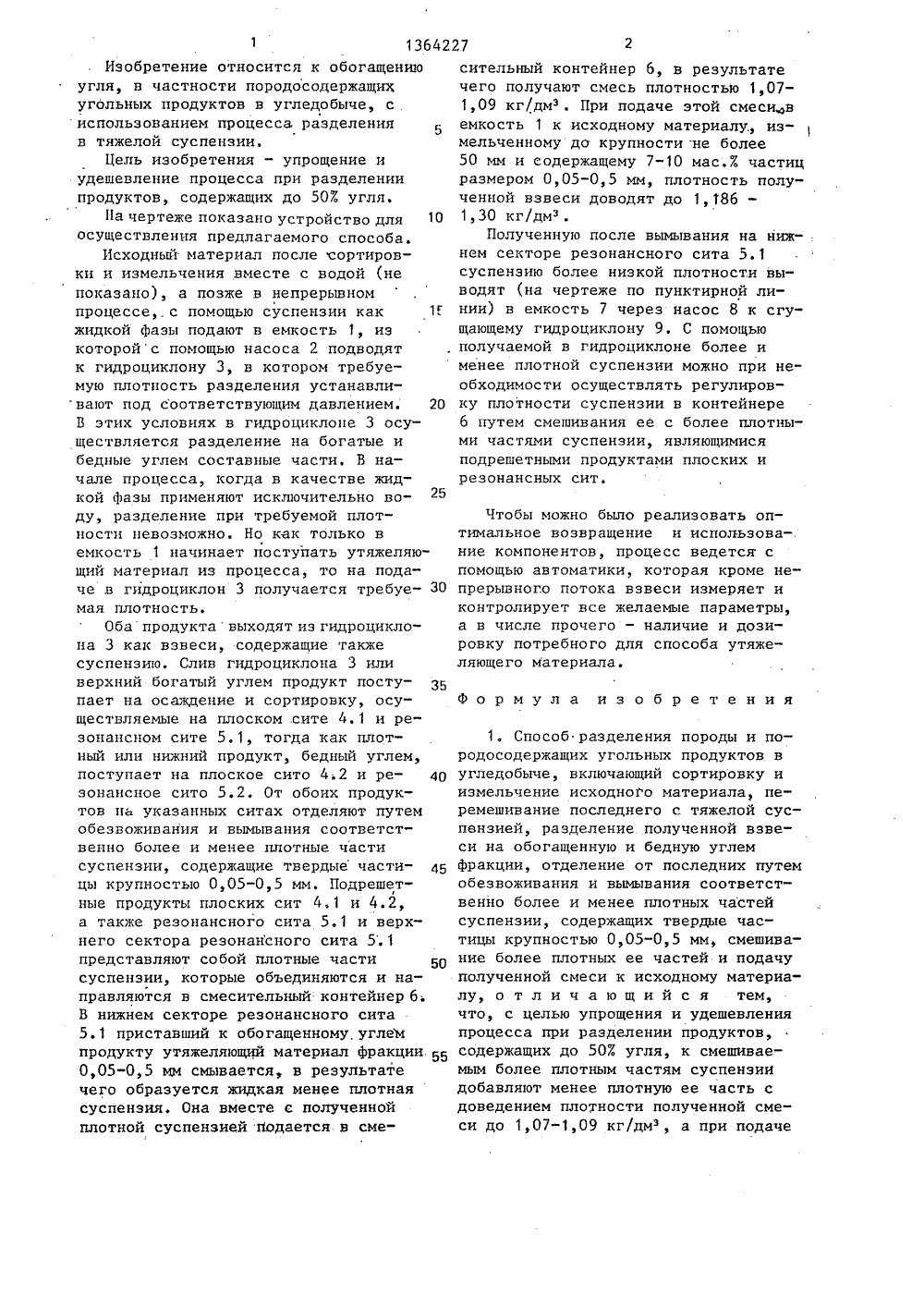

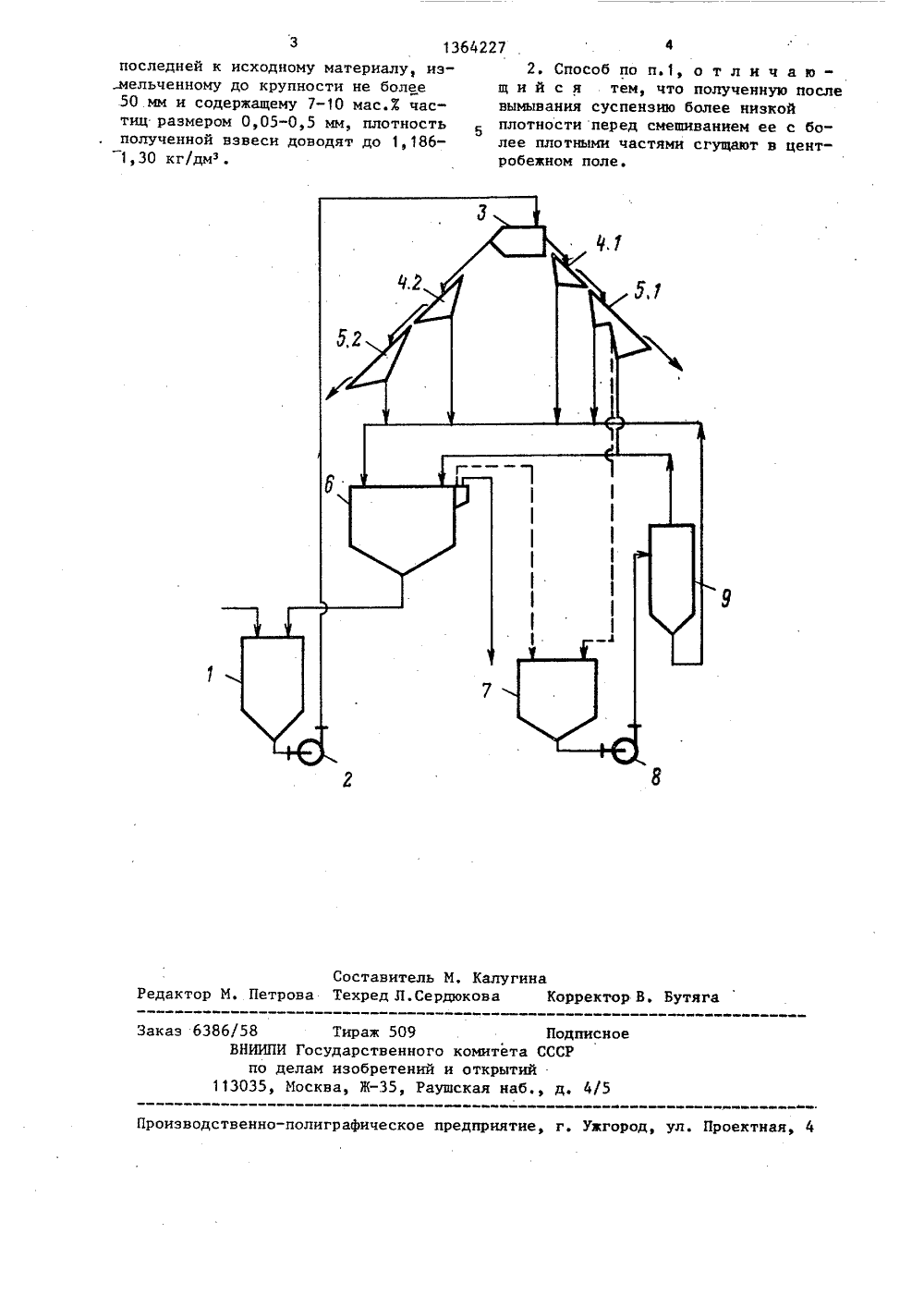

ПИС ОБ ПАТЕНТ Н.Т. ия погия и ироваормацииной е плоти1,09к исх 54) СПОСООДОСОДЕР 1(р 3 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРпо ДелАм изОБРеТений и ОткРытий(56) Кинаревский А.Л. и СкляОпыт обогащения и использовароды отвалов. - Сер. "Технолэкономика обогащения и брикения угля". М.: Изд-во ЦНИИинй техн. - экон. исслед. уголпром-сти, 1966, с. 16-19. РАЗДЕЛЕНИЯ ПОРОДЫ И ПОЕАЩИХ УГОЛЬНЫХ ПРОДУКТОВ В УГЛЕДОБЫЧЕ(57) Изобретение относится к областиобогащения угля с использоваиием процесса разделения в тяжелой суспензии,Цель изобретения - упрощение и удешевление процесса при разделениипродуктов, содержащих до 503 угля. Способ заключается в том, что исходный материал после сортировки и измельчения перемешивают с тяжелой сусПензией, разделяют полученную взвесьна обогащенную и бедную углем фракции, отделяют от последних путемобезвоживания и вымывания соответственно более и менее плотных частейсуспензии, содержащих твердые частицы крупностью 0,05-0,5 мм, смешивание более плотных ее частей и подачуполученной смеси к исходному материалу. При этом к смешиваемым болееплотным частям суспензии добавляют плотную ее часть с доведением сти полученной смеси до 1,07- г/дм, а при подаче последней дному материалу, иэмельченнокрупности не более 50 мм и соему 7-10 мас.Ж частиц раэме-0,5 мм, плотность полученнои доводят до 1,186-1,30 кг/дмэ. иную после вымывания суспензию низкой плотности перед смешивае с более плотными частями сгу центробежном поле. 1 з.п. ф 1 13642Изобретение относится к обогащениюугля, в частности породосодержащихугольных продуктов в угледобыче, сиспользованием процесса разделенияв тяжелой суспензии,Цель изобретения - упрощение иудешевление процесса при разделениипродуктов, содержащих до 50% угля.На чертеже показано устройство для 10осуществления предлагаемого способа.Исходный материал после сортировки и измельчения вместе с водой (непоказано), а позже в непрерывномпроцессе,. с помощью суспензии как 1 Гжидкой Фазы подают в емкость 1, изкоторойс помощью насоса 2 подводятк гидроциклону 3, в котором требуемую плотность разделения устанавливают под соответствующим давлением. 20Б этих условиях в гидроциклоне 3 осуществляется разделение на богатые ибедные углем составные части, В начале процесса, когда в качестве жидкой Фазы применяют исключительно воду, разделение при требуемой плотности невозможно. Но как только вемкость 1 начинает поступать утяжеляющий материал из процесса, то на подаче н гидроциклон 3 получается требуе- ЗОмая плотность,Оба продукта выходят из гидроциклона 3 как взвеси, содержащие такжесуспензию. Слив гидроциклона 3 иливерхний богатый углем продукт поступает на осаждение и сортировку, осуществляемые на плоском .сите 4. 1 и резонансном сите 5.1, тогда как плотный или нижний продукт, бедный углем,поступает на плоское сито 4.2 и резонансное сито 5.2, От обоих продуктов на указанных ситах отделяют путемобезвоживания и вымывания соответственно более и менее плотные частисуспензии, содержащие твердые части цы крупностью 0,05-0,5 мм. Подрешет( ные продукты плоских сит 4,1 и 4.2, а также резонансного сита 5,1 и верхнего сектора резонансного сита 5. 1 представляют собой плотные части 50 суспензии, которые объединяются и направляются в смесительный контейнер 6. В нижнем секторе резонансного сита 5.1 приставший к обогащенному, углем продукту утяжеляющий материал фракции. 55 0,05-0,5 мм смывается, в результате чего образуется жидкая менее плотная суспензия. Она вместе е полученной плотной суспензией подается в смесительный контейнер 6, в результате чего получают смесь плотностью 1,07- 1,09 кг/дмз. При подаче этой смеси.,в емкость 1 к исходному материалу., измельченному до крупности не более 50 мм и содержащему 7-10 мас.% частиц размером 0,05-0,5 мм, плотность полученной взвеси доводят до 1, 186 - 1,30 кг/дм.Полученную после вымывания на нижнем секторе резонансного сита 5,1 суспензию более низкой плотности выводят (на чертеже по пунктирной линии) в емкость 7 через насос 8 к сгущающему гидроциклону 9. С помощью получаемой в гидроциклоне более и менее плотной суспензии можно при необходимости осуществлять регулировку плотности суспензии в контейнере 6 путем смешивания ее с более плотными частями суспензии, являющимися подрешетными продуктами плоских и резонансных сит,Чтобы можно было реализовать оптимальное возвращение и использова-.ние компонентов, процесс ведется спомощью автоматики, которая кроме непрерывного потока взвеси измеряет иконтролирует все желаемые параметры,а в числе прочего - наличие и дозировку потребного для способа утяжеляющего материала,формула изобретения1, Способ разделения породы и породосодержащих угольных продуктов в угледобыче, включающий сортировку и измельчение исходного материала, перемешивание последнего с тяжелой суспвнзией, разделение полученной взвеси на обогащенную и бедную углем фракции, отделение от последних путем обезвоживания и вымывания соответственно более и менее плотных частей суспензии, содержащих твердые частицы крупностью 0,05-0,5 мм, смешивание более плотных ее частей и подачу полученной смеси к исходному материалу, о т л и ч а ю щ и й с я тем, что, с целью упрощения и удешевления процесса при разделении продуктов, содержащих до 50% угля, к смешиваемым более плотным частям суспензии добавляют менее плотную ее часть с доведением плотности полученной смеси до 1,07-1,09 кг/дм, а при подачеого комиий и от ска Проектная,изводственно-полиграфическое предприятие, г. Ужгоро 3 136422 последней к исходному материалу, измельченному до крупности не более 50.мм и содержащему 7-10 мас.Х частиц размером 0,05-0,5 мм, плотность полученной взвеси доводят до 1,186- 1,30 кг/дм8 Тираж 5 ИИПИ Государстве по делам изобрет 35, Москва, Ж7 42. Способ по п.1, о т л и ч а ющ и й с я . тем, что полученную после вымывания суспензию более низкой плотности перед смешиванием ее с более плотными частями сгущают в центробежном поле. Подписноеета СССРытийнаб., д. 4/5
