Циклон

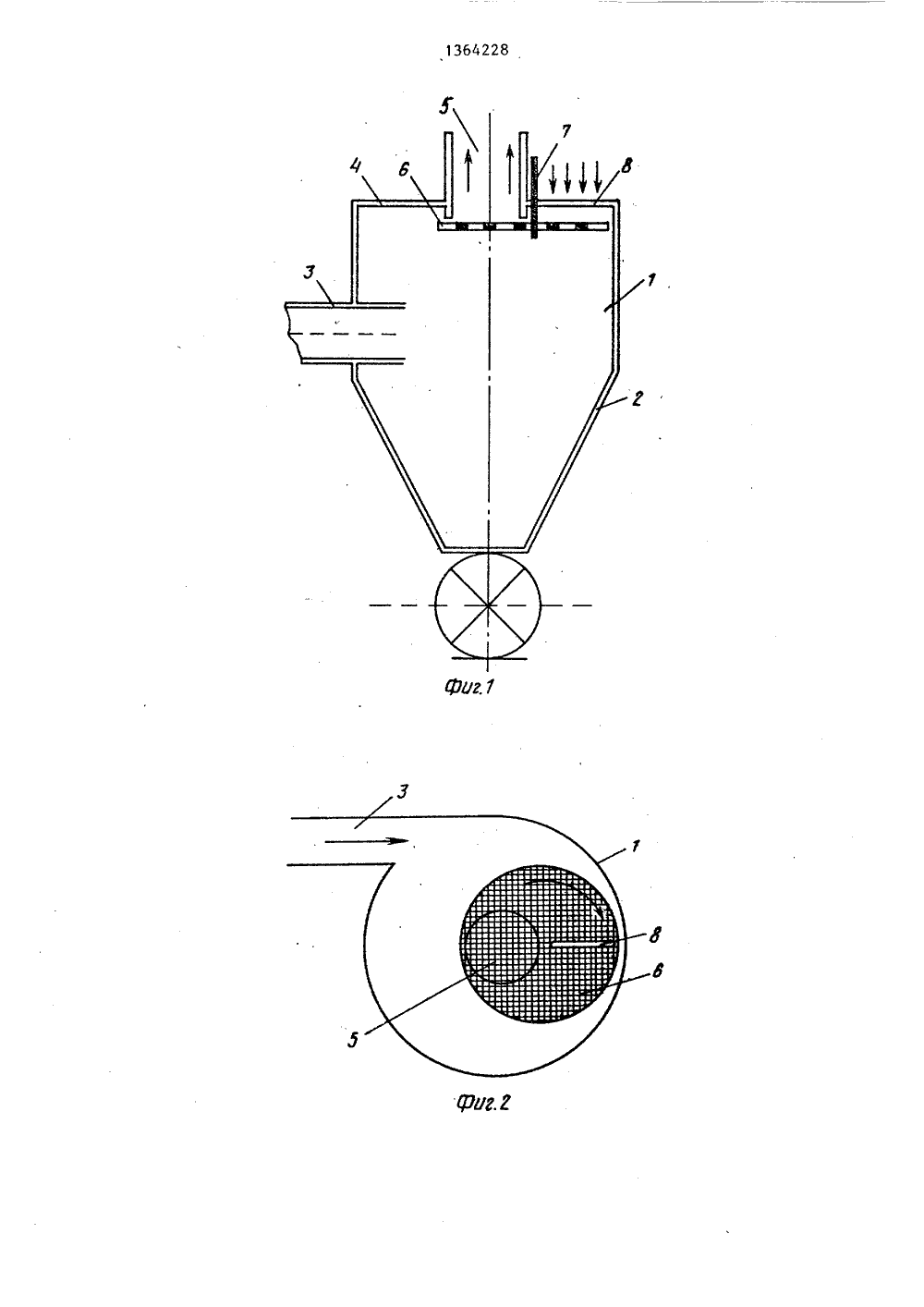

(19 01) 0 4 В 04 ПИСАНИЕ ИЗОБРЕТЕНИЯ АТЕНТУ 113, 10.04. еления воздух кий ко атрубк рпуса апус м и ОСУДАРСТВЕННЫЙ НОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ(54)(57) 1. ЦИКЛОН для отдтериалов, транспортируемыхсодержащий цилиндроконичесс тангенциальным входным пс закрепленным в крышке ко вым выходным патрубком и сетчатый диск, установленный на вертикальном валу под выходным патрубком, о т - л и ч а ю щ и й с я тем, что,. с целью обеспечения безопасной и непрерывной работы циклона, в крышке корпуса выполнено отверстие для входа вспомогательного потока воздуха, а ось вала расположена между отверстием в крышке корпуса и выходным патрубком.Циклон по п.1, о т л и ч а ю -й с я тем, что он снабжен устаенным на внутренней стенке корпуса под сетчатым диском сужением вниз коническим кольцом.Изобретение относится к техникеотделения пневматически транспортируемого материала от газа, напримерот воздуха, и может быть использовано в различных технологических процес.сах химической промышленности, в производстве строительных материалов, намусоросжигательных заводах и в других отраслях народного хозяйства. 1 ОИзвестен циклон с фильтром дляотделения материалов, транспортируемых воздухом, содержащий цилиндрический корпус с тангенциальным входным патрубком и с закрепленным в .15крышке корпуса осевым выходным патрубком и сетчатый диск, установленный на вертикальном валу под выходным патрубком.При транспортировке материалов, 20например мусора, попадают лоскуты,которые могут расположиться так, чтофильтрующий сетчатый диск будет перекрыт, прохождение воздуха прекратится, а производство остановится. . 25Цель изобретения - обеспечениебезопасной и.непрерывной работыциклона,Поставленная цель достигается тем,что в крышке корпуса циклона выпол- ЗО нено отверстие для входа вспомогательного потока воздуха,а ось вала проходит между отверстием в крышке корпуса и выходным патрубком. Кроме того, на внутренней стенке корпуса под сетчатым диском установлено сужением вниз коническое кольцо.На фиг. 1 показан циклон, разрез; на фиг. 2 - то же, вид сверху; на фиг. 3 - модифицированный циклон, 40 разрез.Циклон имеет корпус с цилиндрической 1 и конической 2 частями.Входной патрубок 3 расположен тангенциально по отношению к корпусу, В 45 крышке 4 корпуса закреплен осевой выходной патрубок 5, под которым расположен сетчатый диск 6, закрепленный на вращающемся валу 7. В крышке 4 над частью сетчатого диска 6 выпол О кено отверстие 8, через которое подается поток вспомогательного воздуха. На внутренней стенке корпуса под сетчатым диском 6 установлено коническое кольцо 9, образующее сужение 10.Циклон Работает следующим образом. Поток воздуха вместе с транспортируемым материалом поступает через тангенциальный входной патрубок 3 в цилиндрическую часть 1 циклона по касательной к его внутренней стенке, благодаря чему получает вращательное движение и под действием центробежных сил, действующих на частицы.транспортируемого материала, отделяется от. последних и по оси корпуса в его конической части 2 направляется к вы- ходному патрубку 5, расположенному по оси корпуса, Перед выходом потока воздуха из циклона воздух фильтруется через сетчатый диск б. Лоскуты и другие частицы материала, увлекаемые потоком воздуха, вследствие парусности задерживаются сетчатым диском, который закреплен на вращающемся ва- лу 7. При вращении сетчатого диска забитая материалом часть его поверхности проходит под отверстием 8 в крышке 4 циклона. В отверстие 8 поступает поток вспомогательного воздуха, который продувает забитый материалом сетчатый диск в обратном йаправлении, восстанавливая его фильтрующее свойство, Поток вспомогательного воздуха может быть создан за счет всасывания его из атмосферы, если циклон работает под разряжением, или при помощи дополнительного вентилятора не показан), если циклон работает под давлением. Среди транспортируемого материала могут попадаться частицы пушистой формы, которые увлекаются по стенКам корпуса в его цилиндрической части 1 в сторону выходного патрубка 5 и просасываются через сетчатый диск 6.Для предотвращения этого под сетчатым диском установлено коническое кольцо 9, которое образует сужение 10, блокируя подъем материала по стенкам корпуса.Предлагаемый циклон с фильтром позволяет осуществлять отделение пневматически транспортируемого материала, различного по своим аэродинамическим свойствам, без остановки на очистку его фильтровальной части с обеспечением безопасности работы вентиляторов, электропривод которых приходит в негодность, когда заклинивается крыльчатка вентилятора.Со ин Редактор М, Петрова Тех Корректор В. Бутягисно ака 4 5 ческое предприятие, г. Ужгород, ул. Проектная,изводственно-поли 38 б/58 Тираж 5 ВНИИПИ Государств по делам изобр 133035, Москва, Ж7 По нного комитета ССС тений и открытийРаушская. наб., д
