Захват для крепления образцов, испытываемых на прочность при осевых нагрузках

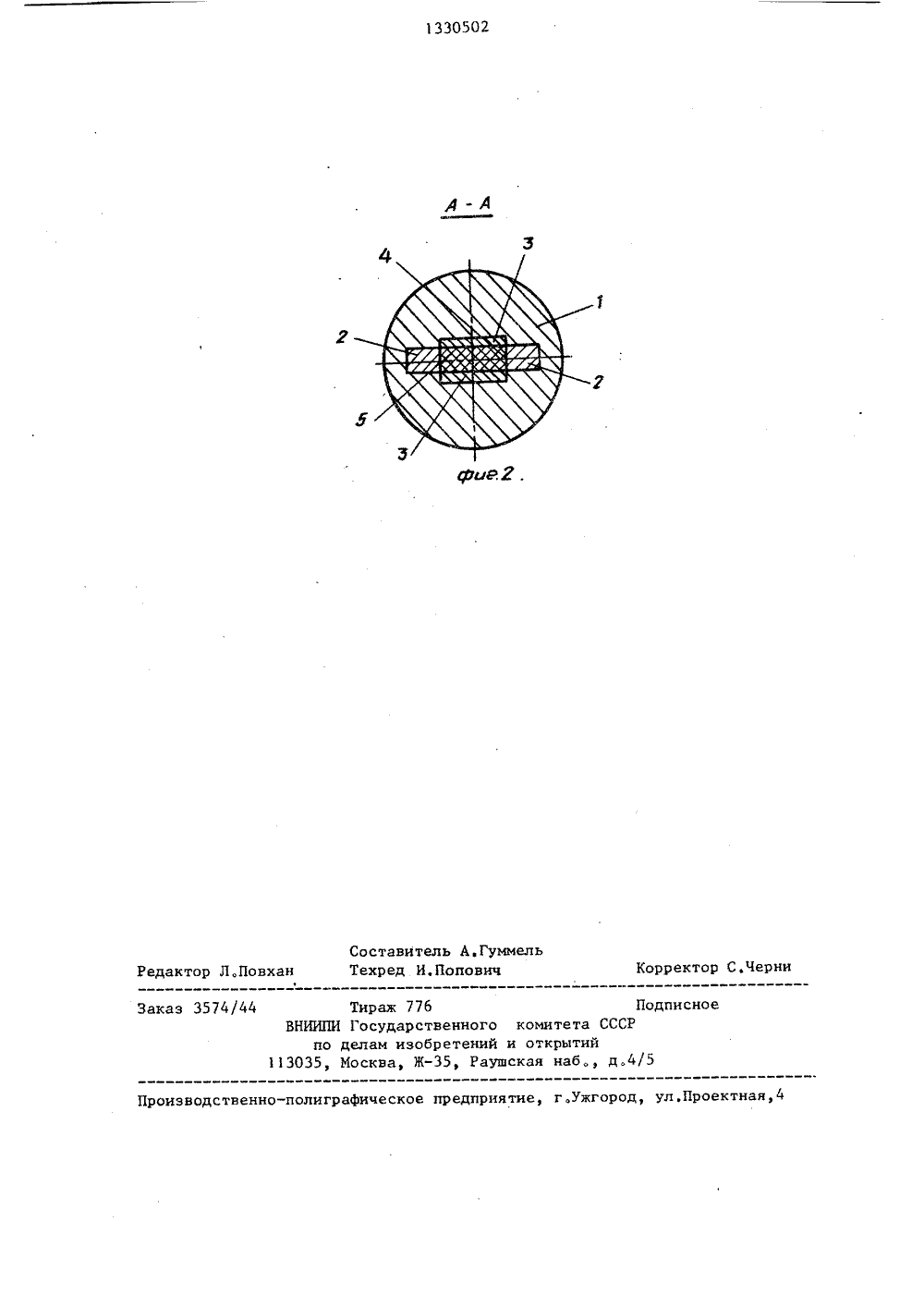

, фф Й1 ь 3 т ПИС ИЕ ИЗ ЕТЕНИ 1; - ), , ил ц 1 ТЕ( АВТОРСскокл ЗЦОВОСЕВЫХ я к испь обретен аи путе жений части образдвух пар засодержит СУДАРСТВЕННЫЙ КОМИТЕТ ССС ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫ ОМУ СВИДЕТЕЛЬСТ(54) ЗАХВАТ ДЛЯ КРЕПЛЕНИЯИСПЫТЫВАЕМЫХ НА ПРОЧНОСТНАГРУЗКАХ(57) Изобретение относиттельной технике. Целью иявляется повьппение надежиснижения концентрации назоне перехода захватнойца в рабочую при помощижимных вкладышей. Захва корпус 1 с продольными пазами, В пазах корпуса 1 установлены клиновые зажимные вкладыши 2 и 3 навстречу друг другу со смещением Ь. Образец 6 устанавливают в корпусе 1, В пазах корпуса 1 устанавливают вкладыши 2 и 3 так, что их грани центрируют образец 6. Поджимают каждую пару вкладышей 2 и 3 соответственно при помощи механизмов 7 и 8 поджатия. В качестве механизма 8 поджатия может быть использована опорная плоскость, на которую устанавливают торцы вкладышей 3, а затем поджимают вкладыши 2 до окончательной фиксации образца 6. Аналогичным образом закрепляют другой конец образца 6, Устанавливают корпус 1 захвата в испытательной машине и проводят испытание, 2 ил.Изобретение относится к испытатель ной технике, в частности к захватным устройствам для крепления образцов.Целью изобретения является повыше 5 ние надежности за счет снижения концентрации напряжений в зоне перехода захватной части образца в рабочую.На фиг,1 изображен захват, общий вид; на фиг,2 - сечение А-А на фиг,1 ОЗахват для крепления прямоугольных образцов из высокомодульных армированных материалов при испытании на прочность содержит полый корпусс продольными пазами (не обозначе ны) на его внутренней Поверхности, размещенные в пазах корпуса 1 две пары клиновых зажимных вкладышей 2 и 3, грани 4 и 5 которых предназначены для взаимодействия с захватной 20 частью образца 6, при этом пары вкладышей 2 и 3 установлены в пазах корпуса 1 навстречу друг другу со смещением 6, величина которого равна ширине грани 4 вкладыша 2. Захват также содержит механизм 7 поджа.тия и дополнительный механизм 8 поджатия вкладышей 3.Устройство работает следующим образом. 30 35 Образец 6 устанавливают в корпус 1 и центрируют его при помощи пар вкладышей 2 и 3, установленных в продольных пазах корпуса 1 навстречу друг другу, при этом перемещение вкладышей 2 и 3 осуществляют путем воздействия на их большие торцы (на чертеже не обозначены) соответственно механизма 7 поджатия и дополнитель ного механизма 8 поджатия, В качестве дополнительного механизма 8 поджатия может быть использована опорная плоскость, на которую опираются торцы пары вкладышей 3,45Установка пар зажимных вкладышей навстречу друг другу обеспечивает одновременное включение в работу обеих пар вкладышей 2 и 3 при закреп- Г ленин образца 6 независимо от соотношения его размеров (ширины и толщины), Установка пар вкладышей 2 и 3со смещением 61 друг относительнодруга позволяет разнести места пережатия захватной части образца 6 кромками вкладышей. Величина смешения Ьустановлена равной ширине грани 4клинового вкладыша 2 экспериментально, что обеспечивает максимальнуювеличину жесткости участка образца 6,расположенного в зоне смещения Ь зажимных вкладышей 2 и 3.Прикладывают к образцу 6 растягивающее усилие до его разрушения. Послеиспытаний распрессовывают вкладыши2 и 3 и удаляют их из корпуса 1, освобождая при этом части разрушенного образца 6,Формула изобретенияЗахват для крепления образцов,испытываемых на прочность при осевых нагрузках, содержащий полый корпус с продольными пазами на его внутренней поверхности, размещенные в пазах корпуса две пары клиновых зажимных вкладышей, предназначенных для взаимодействия с соответствующими гранями образца, и связанный с корпусом механизм поджатия вклгдьппей, о т - л и ч а ю щ и й с я тем, что, с целью повышения надежности за счет снижения концентрации напряжений в зоне перехода захватной части образца в рабочую, пары клиновых зажимных вкладышей установлены навстречу друг другу со смещением в осевом направлении, величина. которого равна ширине грани вкладьппа, предназначенной для взаимодействия с меньшей гранью образцамеханизм поджатия связан с болыпими торцами одной из пар вкладышей, а захват снабжен дополнительным механизмом поджатия, связанным с большими торцами другой пары вкладьппей.1330502 Составитель А,ГуммельТехред И,Попович Редактор Л,Повхан Корректор С,Черни Заказ 3574/44 Тираж 776 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д,4/5
