Суспензия для получения форм по выплавляемым моделям

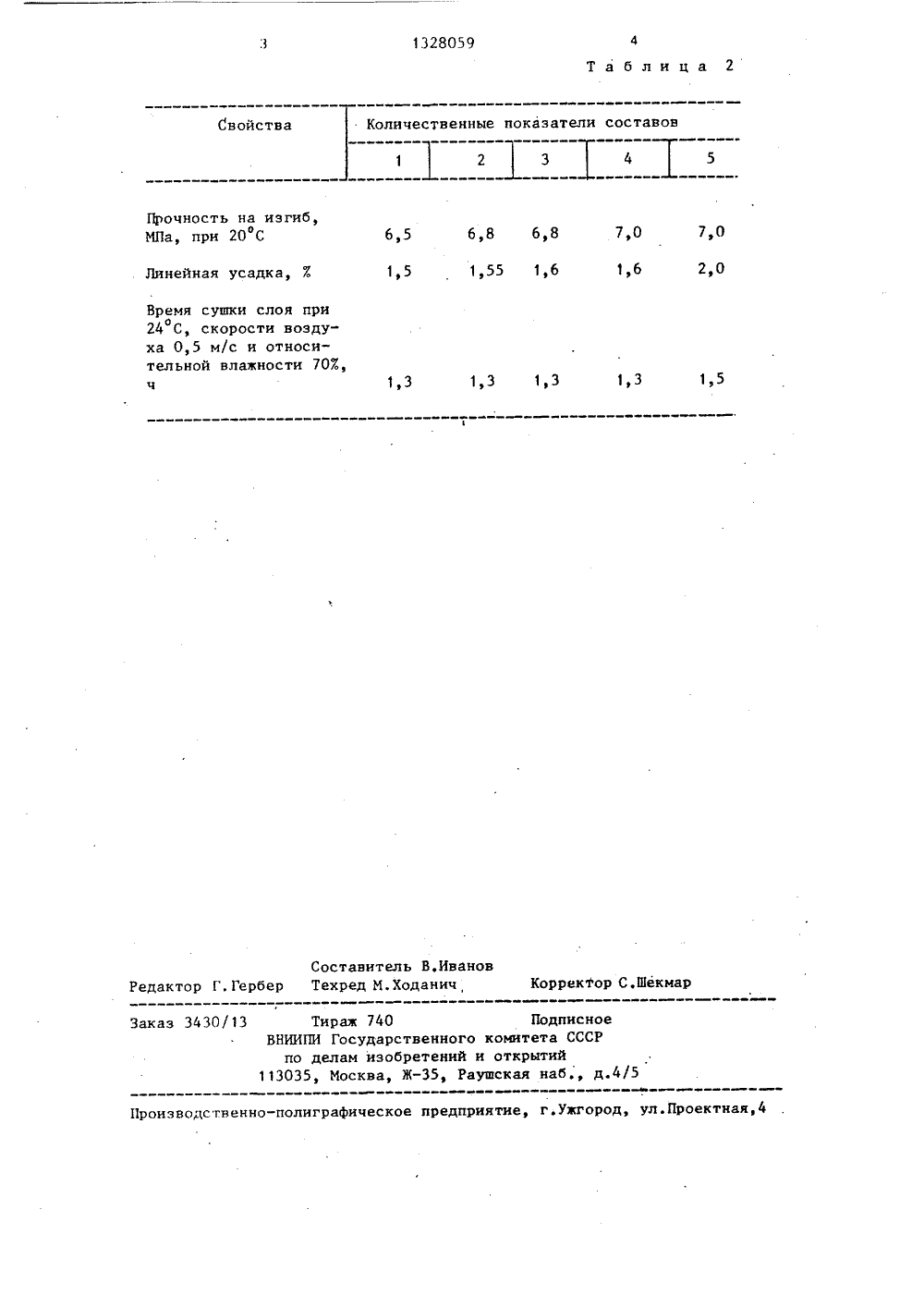

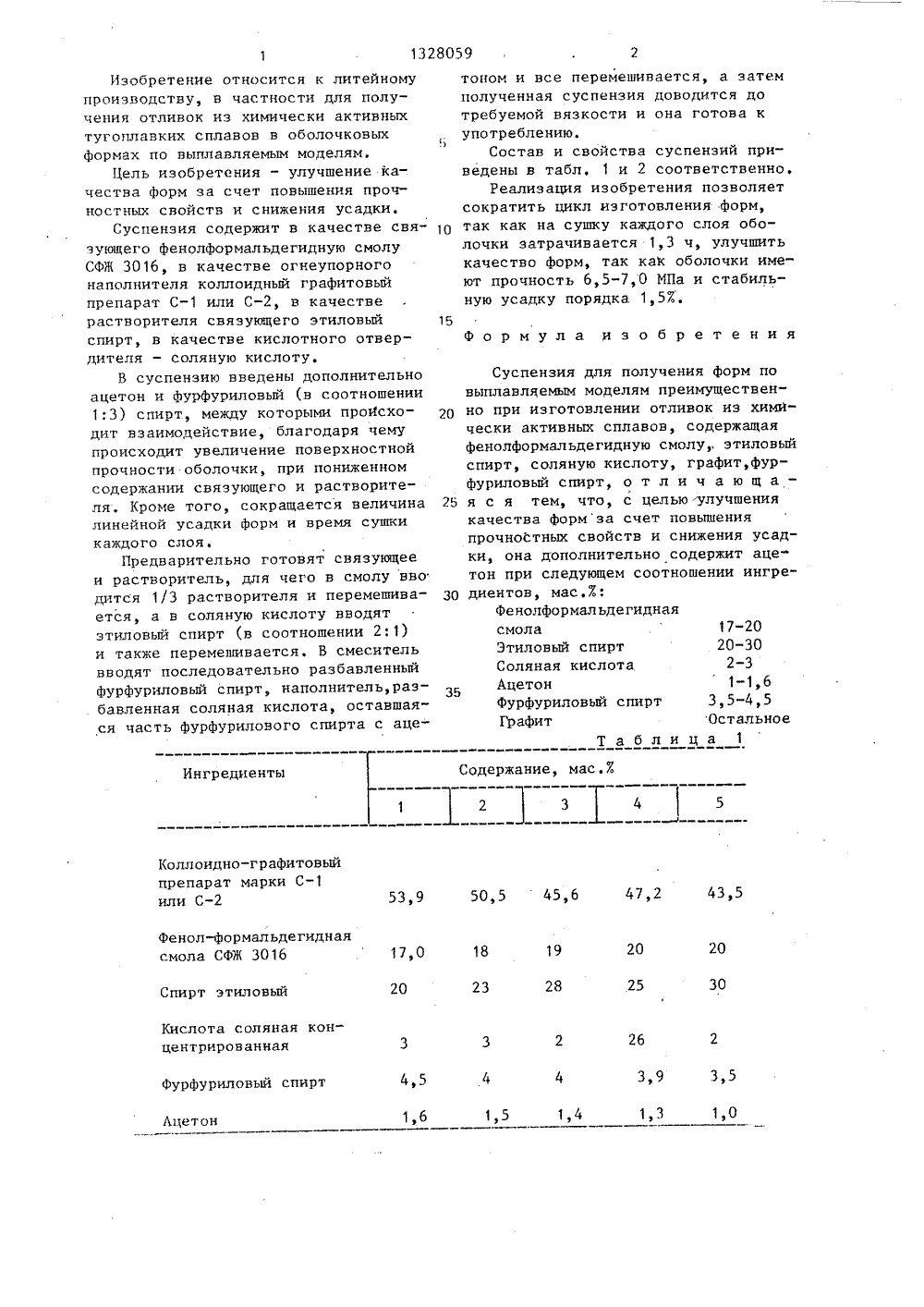

ОЮЗ СОВЕТСКИХ ОЦИАЛИСТИЧЕСНИРЕСПУБЛИК 4 В 22 С ПИСАНИЕ ИЗОБРЕТЕНИ юл. Н 29 й авиационныи тут техн Доброцева и, В, .Кудр 21.74.045 (088.8)видетельство СССР22 С 1/06, 1980.детельство СССР22 С 1/00, 1966.В.М. и др. Влиян вок фурилового спирта н нические свойства о м ита од цес стж ых ОСУДАРСТВЕННЫЙ КОМИТЕТ ССС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫ(56) Авторское сУ 87625 1, кл. ВАвторское свиМ, кл. ВВоздвиженский ф р для литьяновых сплавов по выплавляемымлям. - Сб.: Прогрессивные проматериалы в литейном производ- Ярославль 1979, с.107-110.оздвиженский В,М. и др. Влияниемов отверждения связующего нако-механические свойства графитоформ, - Сб.: Современные формы ивы для специальных .методов литьяь, 1984, с27-36.(54) СУСПЕНЗИЯ ДЛЯ ПОЛУЧЕНИЯ ФОРМ ПО ВЫПЛАВЛЯЕМЫМ МОДЕЛЯМ(57) Изобретение относится к литейному производству, в частности предназначено для получения отливок из химически активных тугоплавких сплавов в оболочковых формах по выплавляемым моделям. Цель изобретения - улучшение качества форм за счет повышения прочностных свойств и снижения усадки,которая достигается за счет дополнительного введения ацетона при следующем соотношении ингредиентов,мас,Е: фенолформальдегидная смола 17-20;этиловый спирт 20-30, соляная кислота 2-3; ацетон 1-16; фурфуриловый спирт 3,5-4,5; графит остальное. Оптимальное соотношение между фурфуриловым спиртом и ацетоном 3:1. Ацетон активирует отверждение суспензии изза его взаимодействия с фурфуриловым спиртом, повышает прочность и снижает усадку форм 2 табл1328059 Содержание, мас.Е 2 Ингредиенты э 1 45 47,2 50,5 45,6 43,5 53,9 20 17,0 18 20 23 20 28 30 Спирт этиловый 26 3,5 3,9 Фурфуриловый спирт 1,5 1,4 1,0 1,3 1,6 Ацетон Изобретение относится к литейномупроизводству, в частности для получения отливок из химически активныхтугоплавких сплавов в оболочковыхформах по выплавляемым моделям.Цель изобретения - улучшение качества форм за счет повышения прочностных свойств и снижения усадки.Суспензия содержит в качестве связующего фенолформальдегидную смолуСФЖ 30 16, в качестве огнеупорногонаполнителя коллоидный графитовыйпрепарат Сили С, в качестверастворителя связующего этиловыйспирт, в качестве кислотного отвердителя - соляную кислоту,В суспензию введены дополнительноацетон и фурфуриловый (в соотношении1:3) спирт, между которыми пройсходит взаимодействие, благодаря чемупроисходит увеличение поверхностнойпрочности оболочки, при пониженномсодержании связующего и растворителя. Кроме того, сокращается величиналинейной усадки форм и время сушкикаждого слоя,Предварительно готовят связующееи растворитель, для чего в смолу вводится 1/3 растворителя и перемешивается, а в соляную кислоту вводятэтиловый спирт (в соотношении 2:1)и также перемешивается, В смесительвводят последовательно разбавленныйфурфуриловый спирт, наполнитель,разбавленная соляная кислота, оставшаяся часть фурфурилового спирта с ацеКоллоидно-графитовыйпрепарат марки С или СФенол-формальдегиднаясмола СФЖ 3016 Кислота соляная концентрированная тоном и все перемешивается, а затемполученная суспензия доводится дотребуемой вязкости и она готова купотреблению.5Состав и свойства суспензий приведены в табл. 1 и 2 соответственно.Реализация изобретения позволяетсократить цикл изготовления форм,так как на сушку каждого слоя оболочки затрачивается 1,3 ч, улучшитькачество форм, так как оболочки имеют прочность 6,5-7,0 МПа и стабильную усадку порядка 1,57,15 Формула изобретения Суспензия для получения форм повыплавляемым моделям преимуществен но при изготовлении отливок из химически активных сплавов, содержащаяфенолформальдегидную смолу этиловыйспирт, соляную кислоту, графит,фурфуриловый спирт, о т л и ч а ю щ а - 25 я с я тем, что, с целью улучшениякачества формза счет повышенияпрочностных свойств и снижения усадки, она дополнительно содержит ацетон при следующем соотношении ингре диентов, мас 7;фенолформальдегиднаясмолаЭтиловый сСоляная кис35 АцетонФурфуриловьГрафит 17-20пирт 20-30лота 2-31-1, 6й спирт 3,5-4,5ОстальноеТаблица 1Тираж 740 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д,4/5 Заказ 3430/13 Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная,4 Время сушки слоя прио24 С, скорости воздуха 0,5 м/с и относительной влажности 703, ч Количественные показатели составов34 6,8 6,8 1,55 1,6
