Смесь для изготовления форм по выплавляемым моделям

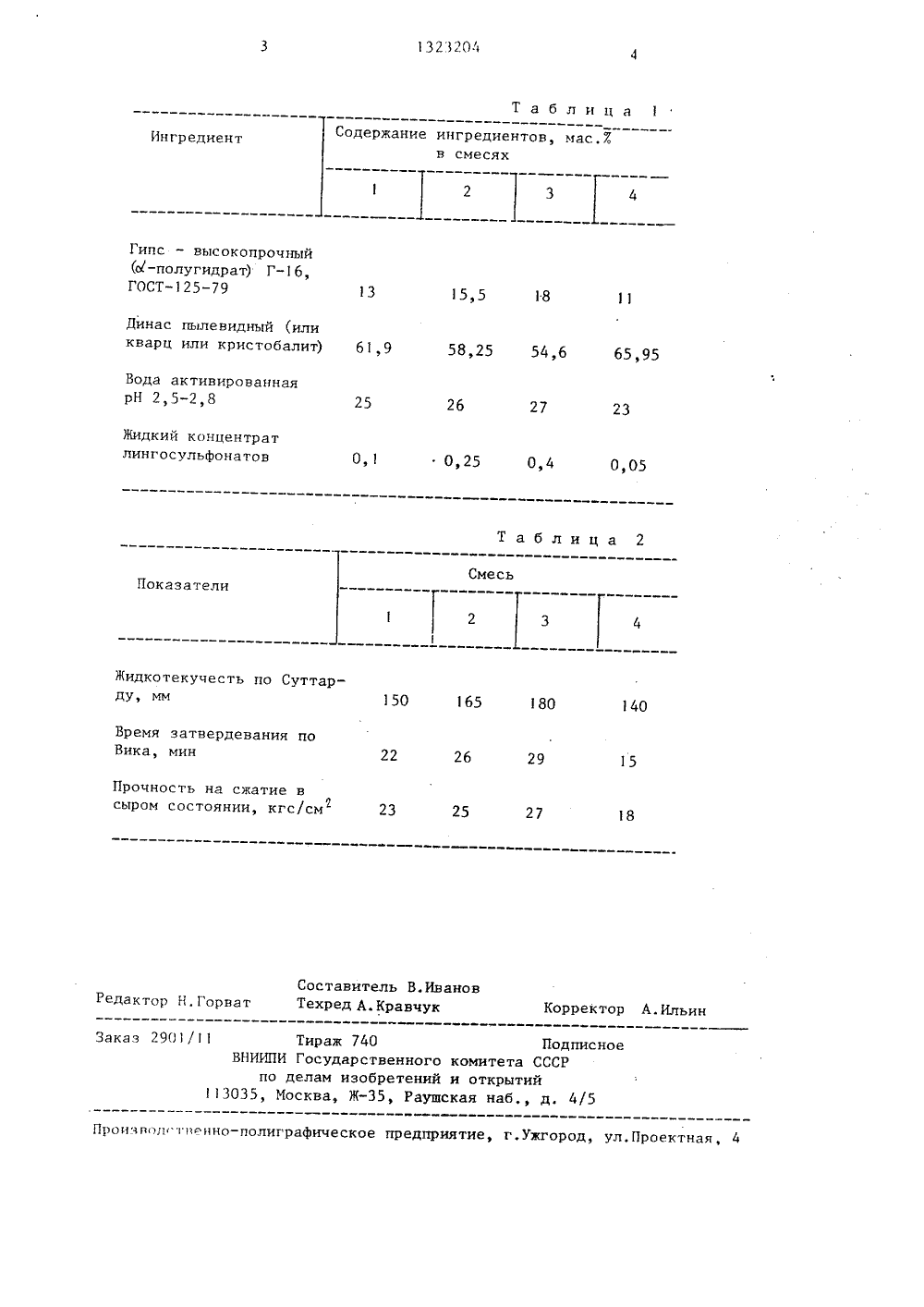

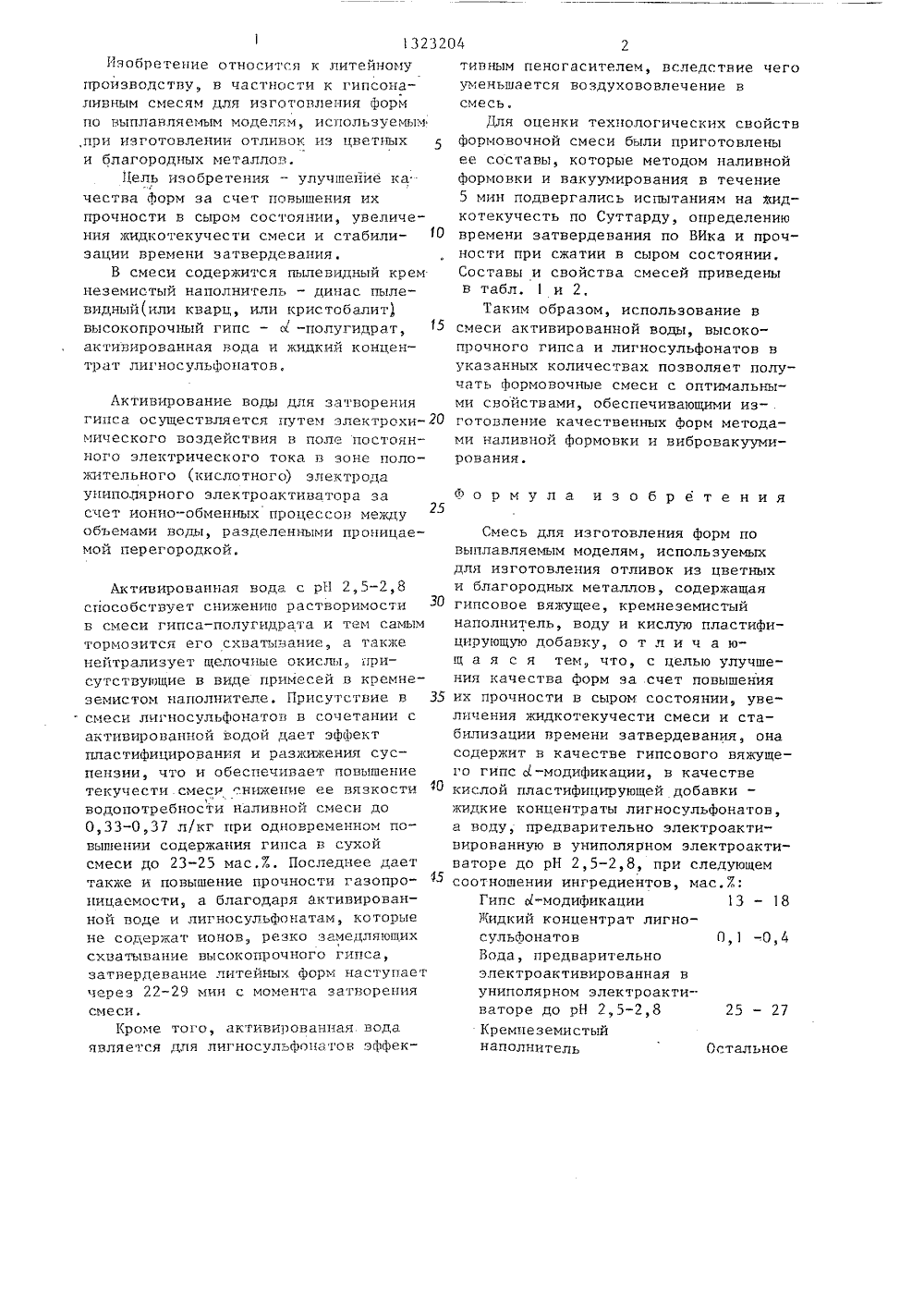

(5114 В 22 С 1 оактивато полярного эле рН 2,5-2,8, а вяжущего - ги следующем соо мас,7: гипс Ы жидкий концен 0,10,4; во электроактиви в униполярном 2528. Испо смеси снижает гипса-полугид е ш нять высокопро рат), становит зировать сроки течение 25-20 оксиды Ее 0 , держащего иапо понижается вяз собствует полу жидкоподвижнос тивирование во гпрочного гипса и озволяет получат едение высо носульфонатовформованные смсвойствами, об и с оптимальнымипечивающими изгот ных форм методам и вибровакуумир ление качеств аливнои фор нием, 2 та ОСУДАРСТВЕННЫЙ НОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ К АВТОРСКОМУ СВИДЕТЕЛЬСТ(71) Институт технической теплофизики АН УССР(56) Заявка Японии Р 55-187,кл. В 22 С 1/02, 1980.Капранов В.В. и др. Исследованиевозможности применения ионизированнойводы для затворения минеральных вяжущих веществ.Сб. Научные труды Челябинского политехнического института. -1969, Р 73, с.87-91.Авторское свидетельство СССРР 904869, кл, В 22 С 1/16, 981,(54) СМЕСЬ ДЛЯ ИЗГОТОВЛЕНИЯ ФОРМ ПОВНПЛАВЛЯЕМЫИ МОДЕЛЯМ(57) Изобретение относится к материалам для изготовления форм по выплавляемым моделям иэ гипсоналивных смесей при литье цветных и благородныхсплавов. Цель изобретения - улучшение качества форм за счет повышенияих прочности в сыром состоянии, атакже увеличение жидкотекучести и стабилизация времени ее затвердения. Этодостигается тем, что смесь содержит оду, предварительно активированную в зоне положительного электрода уни в качеств гипсового с 1 -моди.икации при ношении компонентов, -модификации 1318; рат лигносульфонатов а, предварительно ованная до рН 2,5-2,8 электроактиваторе ьзование такой воды в растворимость в ней ата и позволяет приме чный гипс (с(-полугидся возможным стабилизатвердевания смеси мин, нейтрализовать СаО и т,д. кремнеземсо лнителя, Кроме того, кость смеси, что спочению ею необходимой ти, Таким образом, акды для затворения и1 13232Изобретение относится к литейномупроизводству, в частности к гипсоналивным смесям для изготовления Формпо выплавляемым моделям, используемыч,при изготовлении отливок из цветныхи благородных металлов,Цель изобретения - улучшейие ка"чества Форм за счет повышения ихпрочности в сыром состоянии, увеличения жидкотекучести смеси и стабилизации времени затвердевания.В смеси содержится пылевидный кремнеземистый наполнитель - динас пылевидный(или кварц, или кристобалитвысокопрочный гипс --полугидрат,активированная вода и жидкий концентрат лигносульфонатов.Активирование воды для затворения гипса осуществляется путем электрахи мического воздействия в поле постоянного электрического тока в зоне полонлтельного (кислотного) электрода униполярного электроактиватора за счет ионно-обменных процессов между объемами воды, разделенными проницаемой перегородкой.Активированная вода с рН 2,5 - 2,8 способствует снижению растворимости в смеси гипса-полугидрата и тем самым тормозится его схватывание, а также нейтрализует щелочные окислы, присутствующие в виде примесей в кремнеземистом наполнителе. Присутствие в 35 смеси лигносульфонатов в сочетании с активированцой водой дает эффект пластифицирования и разжижения суспензии, что и обеспечивает повышение текучести смеси нижецие ее вязкости 0 водопотребности наливной смеси до 0,33-0,37 л/кг при одновременном повышении содержания гипса в сухой смеси до 23-25 мас.7 Послецнее дает также и повышение прочности газопроцицаемости, а благодаря активированной воде и лигносульфанатам, которые не содержат ионов резко замедляющих схватывание высокопрочного гипса, эатвердевание литейных Форм наступает через 22-29 мин с момента затворения смеси.Кроме того, активированная. вода является для лигносульфоцатов эффек 04 Формула изобретения Смесь для изготовления форм по выплавляемым моделям, используемых для изготовления отливок из цветных и благородных металлов, содержащая гипсовое вяжущее, кремнеземистый наполнитель, воду и кислую пластифицирующую добавку, о т л и ч а ющ а я с я тем, что, с целью улучшения качества Форм за счет повышения их прочности в сыром состоянии, увеличения жидкотекучести смеси и стабилизации времени затвердевания, она содержит в качестве гипсового вяжущего гипс Ы-модификации, в качестве кислой пластифицирующей добавки - жидкие концентраты лигносульфонатов, а воду, предварительно электроактивированную в униполярном электроактиваторе до рН 2,5-2,8, при следующем соотношении ингредиентов, мас,Е:Гипс Ы-модификации 13 - 18Жидкий концентрат лигносульфонатов 0,1 - .0,4Вода, предварительноэлектроактивированная вуниполярном электроактиваторе до рН 2,5-2,8Кремцеземистыйнаполнитель Остальное 25 - 27 тивным пеногасителем, вследствие чегоуменьшается воздухововлечение всмесь,Для оценки технологических свойствФормовочной смеси были приготовленыее составы, которые методом наливнойформовки и вакуумирования в течение5 мин подвергались испытаниям на жидкотекучесть по Суттарду, определениювремени затвердевания по ВИка и прочности при сжатии в сыром состоянии,Составы и свойства смесей приведеныв табл. 1 и 2,Таким образом, использование всмеси активированной воды, высокопрочного гипса и лигносульфонатов вуказанных количествах позволяет получать Формовочные смеси с оптимальными своиствами, обеспечивающими изготовление качественных форм методами наливной формовки и вибровакуумирования.Ингредиент 2 3 4 13 15,5 18 Динас пылевидный (иликварц или кристобалит) 61,9 58,25 54,6 65,95 Вода активированнаярН 2,5-2,8 26 27 23 Жидкий концентратлингосульфонатов 0,1 0,25 0,4 0,05 Таблица 2 Смесь Показатели Жидкотекучесть по Суттарду мм 150 165 180 140 Время затвердевания поВика, мин 22 26 29 15 Прочность на сжатие всыром состоянии, кгс/см 23 27 18 Составитель В.Иванов Техред А. Кравчук Редактор Н.Горват Корректор А.Ильин Заказ 2901/11 Тираж 740 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж, Раушская наб., д, 4/5
