Устройство для вычисления функции арктангенса

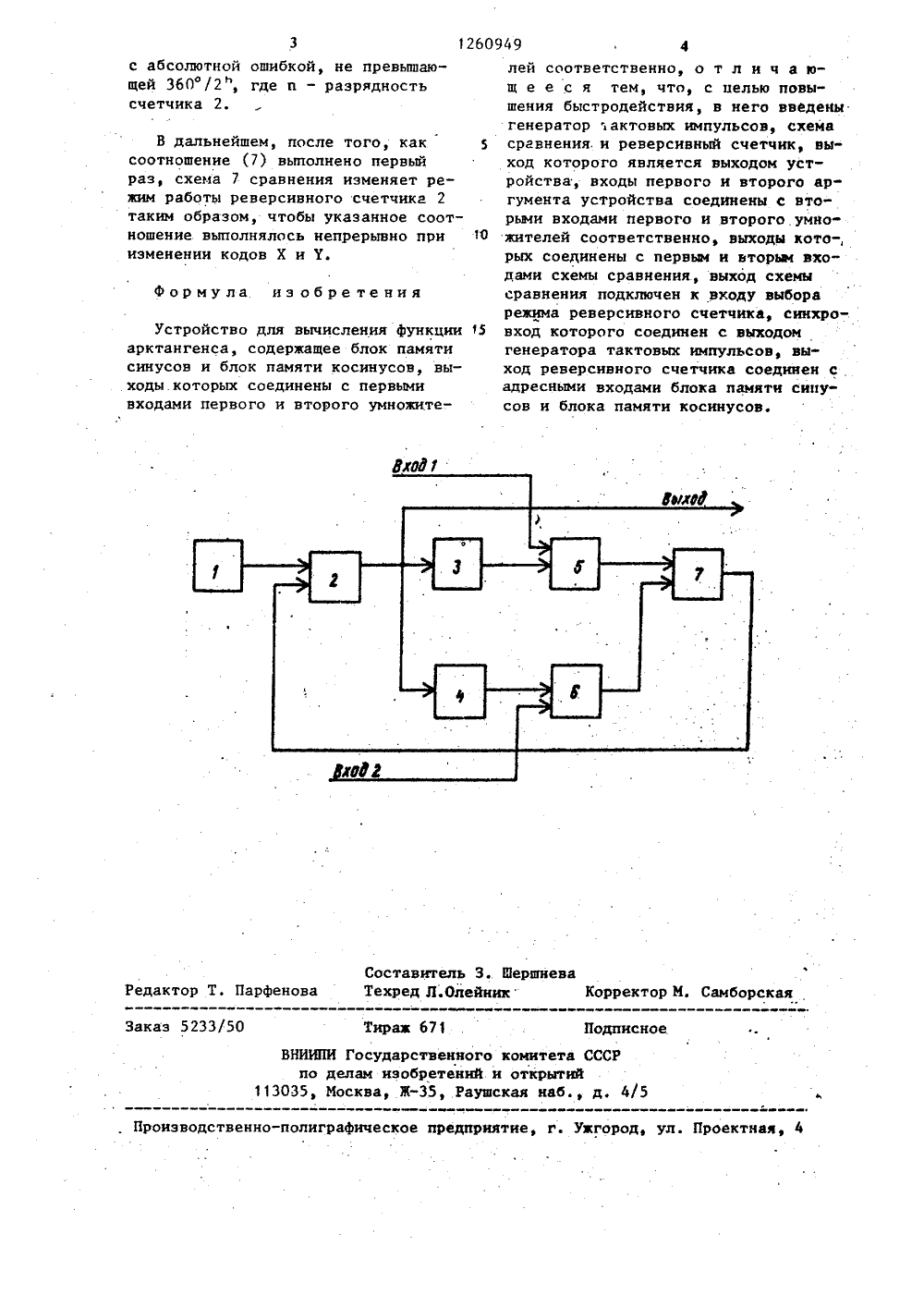

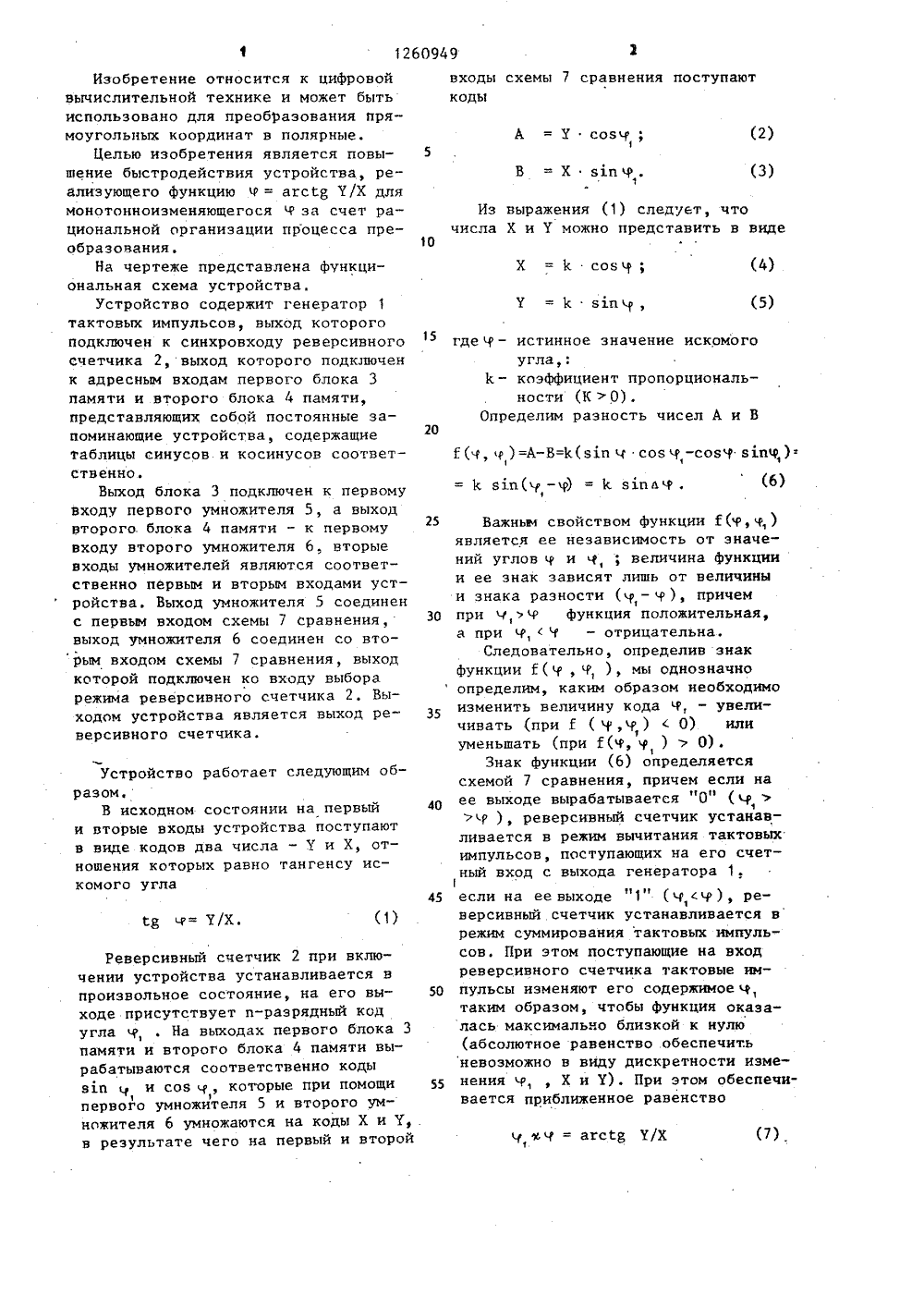

, 80 (594 С 06 Р 548 ОПИСАНИЕ ИЗОБРЕТЕНК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ.Тара Бюл. Ф 3гоз и А.В ха088.8)е свидетельство СССРС 06 Р 7/548, 1977.свидетельство СССРС 06 Р 7 /548, 1982 ГОСХДАРСтвЕККЫй КОМЕТ ОСПО ДЕЛАМ ИЗОБРЕТЕНИЙ И. ОТНРЬЙ(54) УСТРОЙСТВО ДЛЯ ВЫЧИСЛЕНИЯ ФУНКЦИИ АРКТАНГЕНСА(57) Изобретение относится к цифровой вычислительной техникеУстрой"ство позволяет повысить быстродействие за счет того, что цифровойфункциональный, преобразователь содержит блок памяти синусов, блокпамяти косинусов, два умножителя,блок сравнения, генератор тактовыхимпульсов и реверсивный счетчик ссоответствующими связями. Предлагаемое устройство может использоватьсядля преобразования прямоугольныхкоординат в полярные. 1 ил.(7). Ч мЧ = агс 1 ц У/Х Изобретение относится к цифровойвычислительной технике и может бытьиспользовано для преобРазования прямоугольных координат в полярные,Целью изобретения является повышение быстродействия устройства, реализующего функцию Ю = агс У/Х длямонотонноизменяющегося % за счет рациональной организации процесса преобразования,На чертеже представлена функциональная схема устройства.Устройство содержит генератор 1тактовых импульсов, выход которогоподключен к синхровходу реверсивногосчетчика 2, выход которого подключенк адресным входам первого блока 3памяти и второго блока 4 памяти,представляющих собой постоянные запоминающие устройства, содержащиетаблицы синусов и косинусов соответственно.Выход блока 3 подключен к первомуВходу первого умножителя 5, а выходвторого блока 4 памяти - к первомуВходу второго умножителя 6, вторыевходы умножителей являются соответственно первым и вторым входами устРойства. Выход умножителя 5 соединенс первым входом схемы 7 сравнения,выход умножителя б соединен со вторым входом схемы 7 сравнения, выходкоторой подключен ко входу выбораРежима реверсивного счетчика 2. Выходом устройства является выход реверсивного счетчика. Устройство работает следующим образом.В исходном состоянии на первый и вторые входы устройства поступают в виде кодов два числа - У и Х, отношения которых равно тангенсу искомого угла Реверсивный счетчик 2 при включении устройства устанавливается в произвольное состояние, на его выходе присутствует п-разрядный код угла Р . На выходах первого блока 31памяти и второго блока 4 памяти вырабатываются соответственно коды вп Ч и соз Ч, которые при помощи первого умножителя 5 и второго умножителя б умножаются на коды Х и У, в результате чего на первый и второй входы схемы 7 сравнения поступаюткоды Из выражения (1) следует, что числа Х и У можно представить в виде= 1 с зз.п(Ч -р) = 1 с зпдр. (6)1 Важным свойством функции й(Ч, м ) является ее независимость от значений углови ,; величина функции и ее знак зависят лишь от величины и знака разности (у - ч ), причем при Ч, Ч функция положительная, а при Ч, с 1 - отрицательна.Следовательно, определив знак функции й( у, 9 ), мы однозначноопределим, каким образом необходимо изменить величину кода Ю, - увеличивать (при Г ( Ч,р ) с О) илиуменьшать (при Е(Ф, у ) ) О).Знак функции (6) определяется схемой 7 сравнения, причем если на ее выходе вырабатывается "0" ( ц ъ)р ), реверсивный счетчик устанавливается в режим вычитания тактовых импульсов, поступающих на его счетный вход с выхода генератора 1,если на ее выходе "1" ( Ч сЧ), реверсивный счетчик устанавливается врежим суммирования тактовых импульсов. При этом поступающие на вход реверсивного счетчика тактовые импульсы изменяют его содержимое Ч,таким образом, чтобы функция оказалась максимально близкой к нулю(абсолютное равенство обеспечить невозможно в виду дискретности изменения Ч, , Х и У). При этом обеспечивается приближенное равенство1260949 с абсолютной ошибкой, не превышаю щей 360 /2", где и - разрядностьсчетчика 2. В дальнейшем, после того, как соотношение (7) выполнено первый раз, схема 7 сравнения изменяет режим работы реверсивного счетчика 2 таким образом, чтобы указанное соотношение выполнялось непрерывно при изменении кодов Х и У. Устройство для вычисления функции арктангенса, содержащее блок памяти синусов и блок памяти косинусов, выходы. которых соединены с первыми входами первого и второго умножитеель 3, П 1 ершнева. Олейник " Корректор М. Самборская Состав Техред Парфенов ак Заказ 5233 Тираж 671сударственного комитетизобретений и открытва, Ж, Раушская наб одписное ВНИИПИ Гопо делам113035, Моск город, ул. Проект едпр ие, г Формула нз обре тения Производственно-полиграфическо лей соответственно, о т л и ч а ющ е е с я тем, что, с целью повышения быстродействия, в него введеныгенератор актовых импульсов, схема 5 сргвнения.и реверсивный счетчик, выход которого является выходом устройства, входы первого и второго аргумента устройства соединены с вторыми входами первого и второго, умно жителей соответственно, выходы кото-,рых соединены с первым и вторым входами схемы сравнения, выход схемысравнения подключен к входу выборарежима реверсивного счетчика, синхро вход которого соединен с выходомгенератора тактовых импульсов, выход реверсивного счетчика соединен садресными входами блока памяти сипусов и блока памяти косинусов.
