Устройство для умножения двоичных чисел

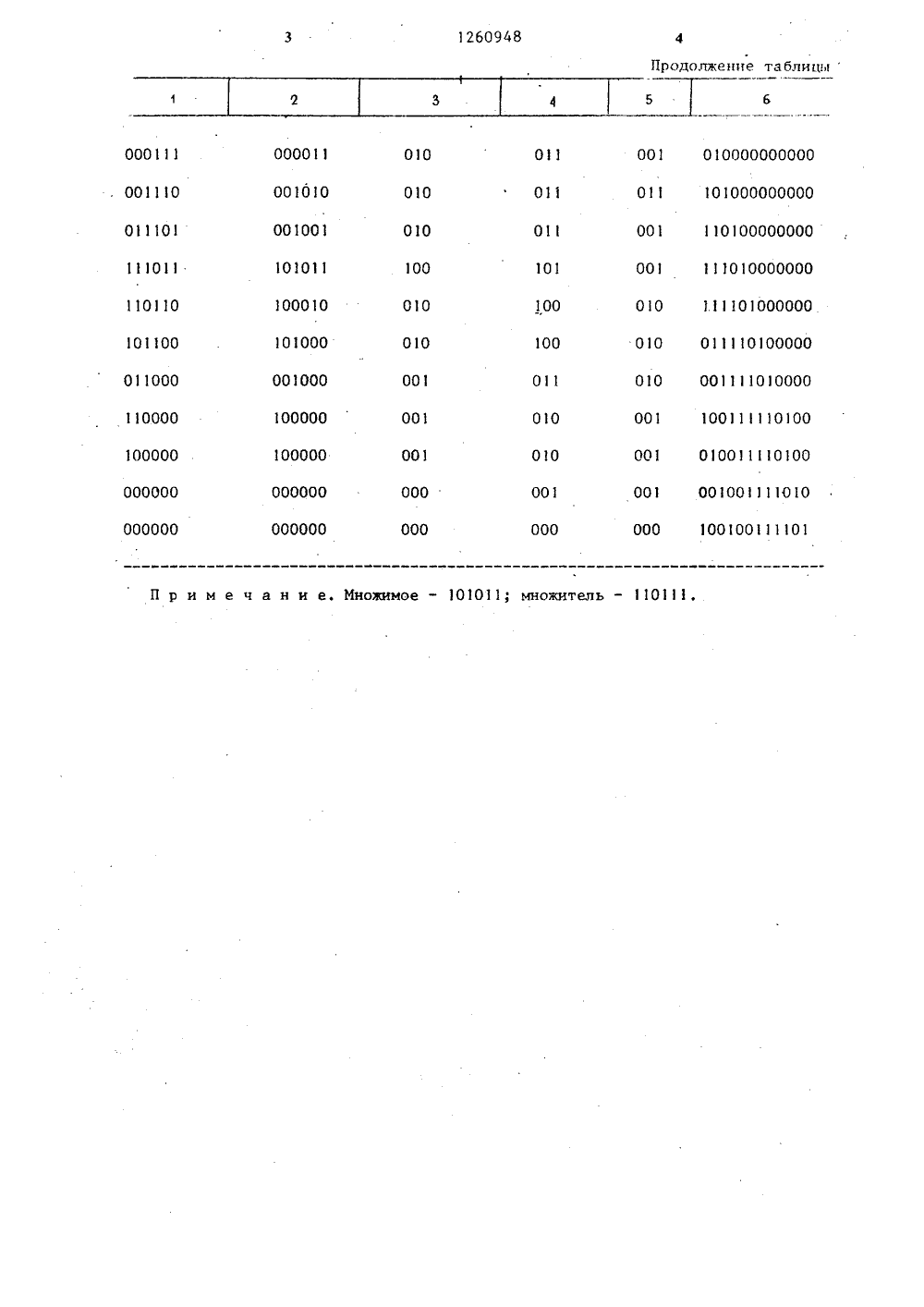

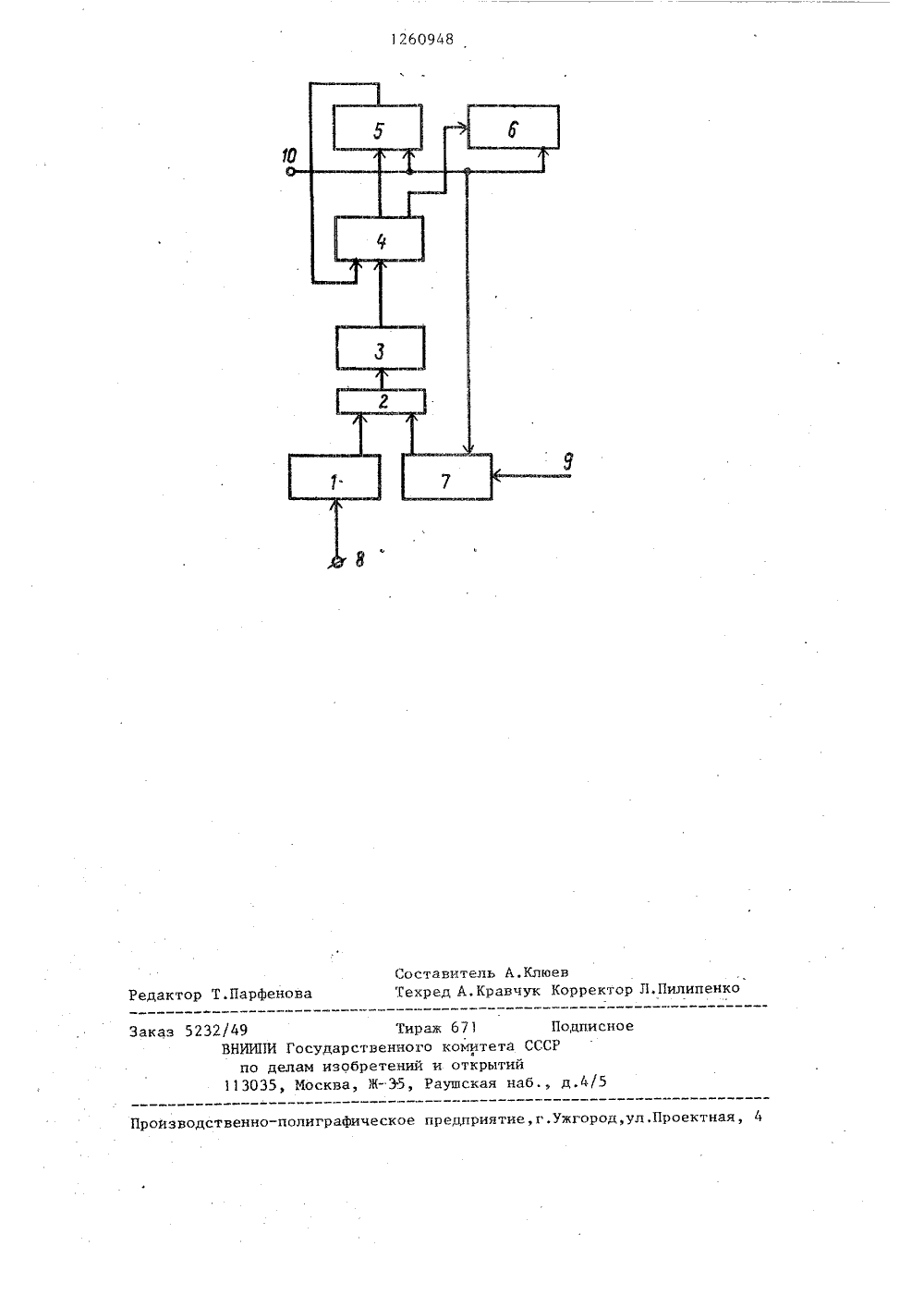

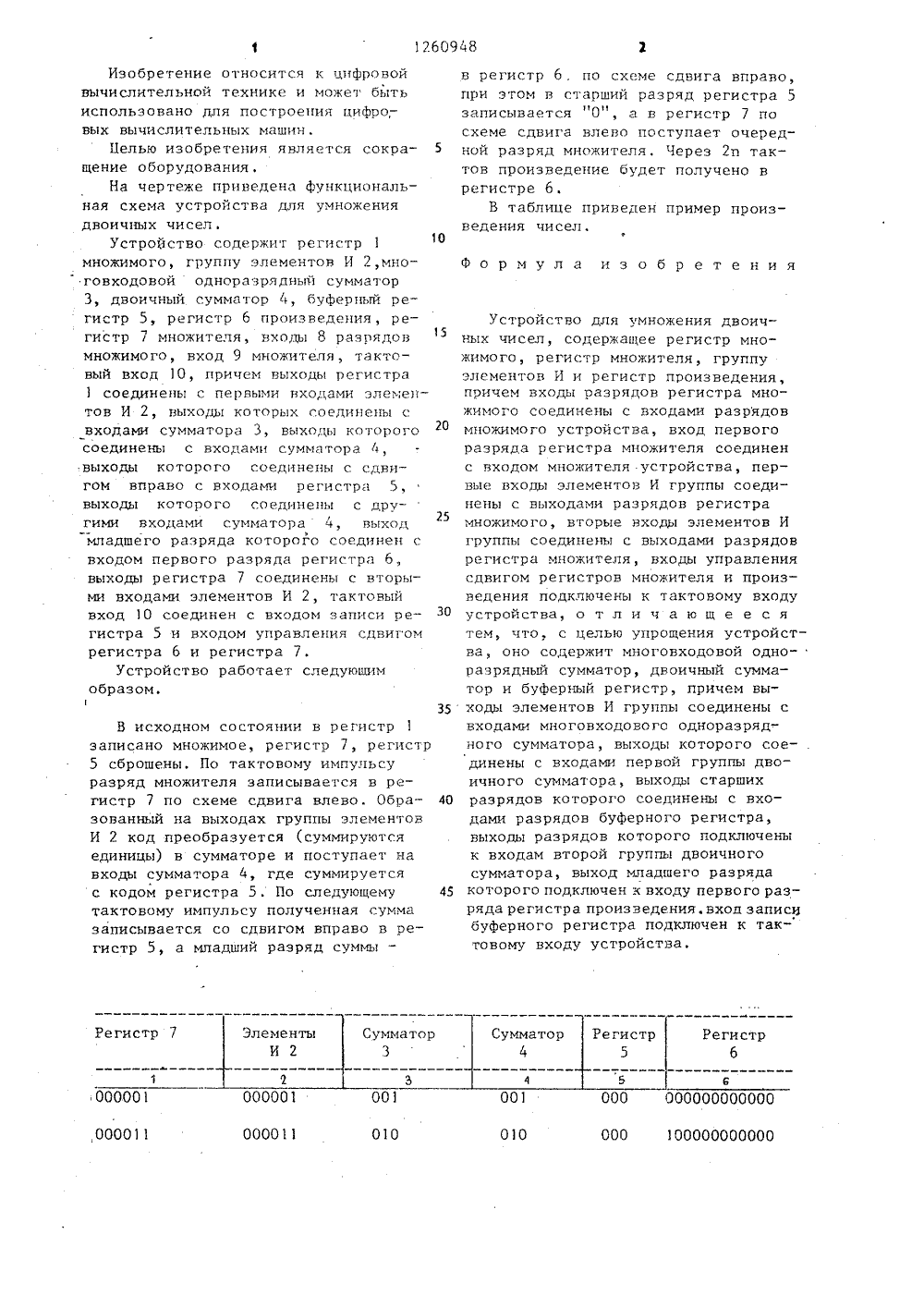

(59 4 0 Я(-"г 1 гъчи . у 11 Ф ОПИСАНИЕ ИЗОБРЕТЕНИЯ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ д ОТНРЫТИЙ(71) Ордена Ленина институт киберне- тики им. В.М.Глушкова(56) Гольденберг Л.М. Цифровые фильтры в электросвязи и радиотехнике. М.:Радио и связь, 1982, с.102, рис.4.7 а.Дроздов Е.А. и др. Электронные цифровые вычислительные машины (основы теории, принципы построения, элементы и устройства машин). М, 1968, с.406, рис. 7,23.(54) УСТРОЙСТВО ДЛЯ УМНОЖЕНИЯ ДВОИЧНЫХ ЧИСЕЛ(57) Изобретение предназначено дляумножения двоичных чисел разрядностью и и может быть использованодля построения цифровых вычислитель-ных машин; С целью сокращения оборудования при сохранении разрядностиоперандов устройство содержит регистр множимого, регистр множителя,регистр частных произведений, группу логических элементов И, регистрвспомогательный, комбинационный сумматор, преобразователь кода унитарного в двоичный, счетчик, дешифратор, генератор. Эффект сокращенияоборудования достигается путем преобразования унитарного кода в двоичный. 1 ил., 1 табл.1260948 Регистр 7 Регист атор 0000 0001 0 000 00000000000 0011 00001 010 0 00000000 Изобретение относится к цифровой вычислительной технике и может быть использовано для построения цифро; вых вычислительных машин.Целью изобретения является сокра щение оборудования.На чертеже приведена функциональная схема устройства для умножения двоичных чисел.Устройство содержит регистр 1 множимого, группу элементов И 2,многовходовой одноразрядный сумматор 3, двоичный сумматор 4, буферный регистр 5, регистр б произведения, ре -1 г гистр 7 множителя, входы 8 разрядов множимого, вход 9 множителя, тактовый вход 10, причем выходы регистра 1 соединены с первыми входами элементов И 2, выходы которых соединены с входами сумматора 3, выходы которого соединены с входами сумматора :выходы которого соединены с сдвигом вправо с входами регистр 5, выходы которого соединены с дру - гимн входами сумматора 4, выход25 младшего разряда которого соединен с входом первого разряда регистр б выходы регистра 7 соединены с вторыми входами элементов И 2, тактовый вход 10 соединен с входом записи ре - гистра 5 и входом управления сдвигом регистра 6 и регистра 7.Устройство работает следующим образом.35 В исходном состоянии в регистр 1 записано множимое, регистр 7, регистр 5 сброшены. По тактовому импульсу разряд множителя записывается в регистр 7 по схеме сдвига влево. Обра зованный на выходах группы элементов И 2 код преобразуется (суммируются единицы) в сумматоре и поступает на входы сумматора 4, где суммируется с кодом регистра 5. По следующему 45 тактовому импульсу полученная сумма записывается со сдвигом вправо в регистр 5, а младший разряд суммы -в регистр б, по схеме сдвига вправо, при этом в старший разряд регистра 5 записывается "О", а в регистр 7 по схеме сдвига влево поступает очередной разряд множителя. Через 2 п тактов произведение будет получено в регистре 6.В таблице приведен пример произведения чисел. Формула изобретения Устройство для умножения двоичных чисел, содержащее регистр множимого, регистр множителя, группу элементов И и регистр произведения, причем входы разрядов регистра множимого соединены с входами разрядов множимого устройства, вход первого разряда регистра множителя соединен с входом множителя устройства, первые входы элементов И группы соединены с выходами разрядов регистра множимого, вторые входы элементов И группы соединены с выходами разрядов регистра множителя, входы управления сдвигом регистров множителя и произведения подключены к тактовому входу устройства, о т л и ч а ю щ е е с я тем, что, с целью упрощения устройства, оно содержит многовходовой одноразрядный сумматор, двоичный сумматор и буферный регистр, причем выходы элементов И группы соединены с входами многовходового одноразрядного сумматора, выходы которого сое- . динены с входами первой группы двоичного сумматора, выходы старших разрядов которого соединены с входами разрядов буферного регистра, выходы разрядов которого подключены к входам второй группы двоичного сумматора, выход младшего разряда которого подключен к входу первого разряда регистра произведения. вход записи буферного регистра подключен к тактовому входу устройства.:исно д,ул.Проектная, 4 ойзводственно-полиграфическое предприятие,г,У Редак Заказ 32/49 ВНИИПИ Го по дела 113035, М
