Электронный преобразователь изменения давления физиологических процессов в изменения электрического тока

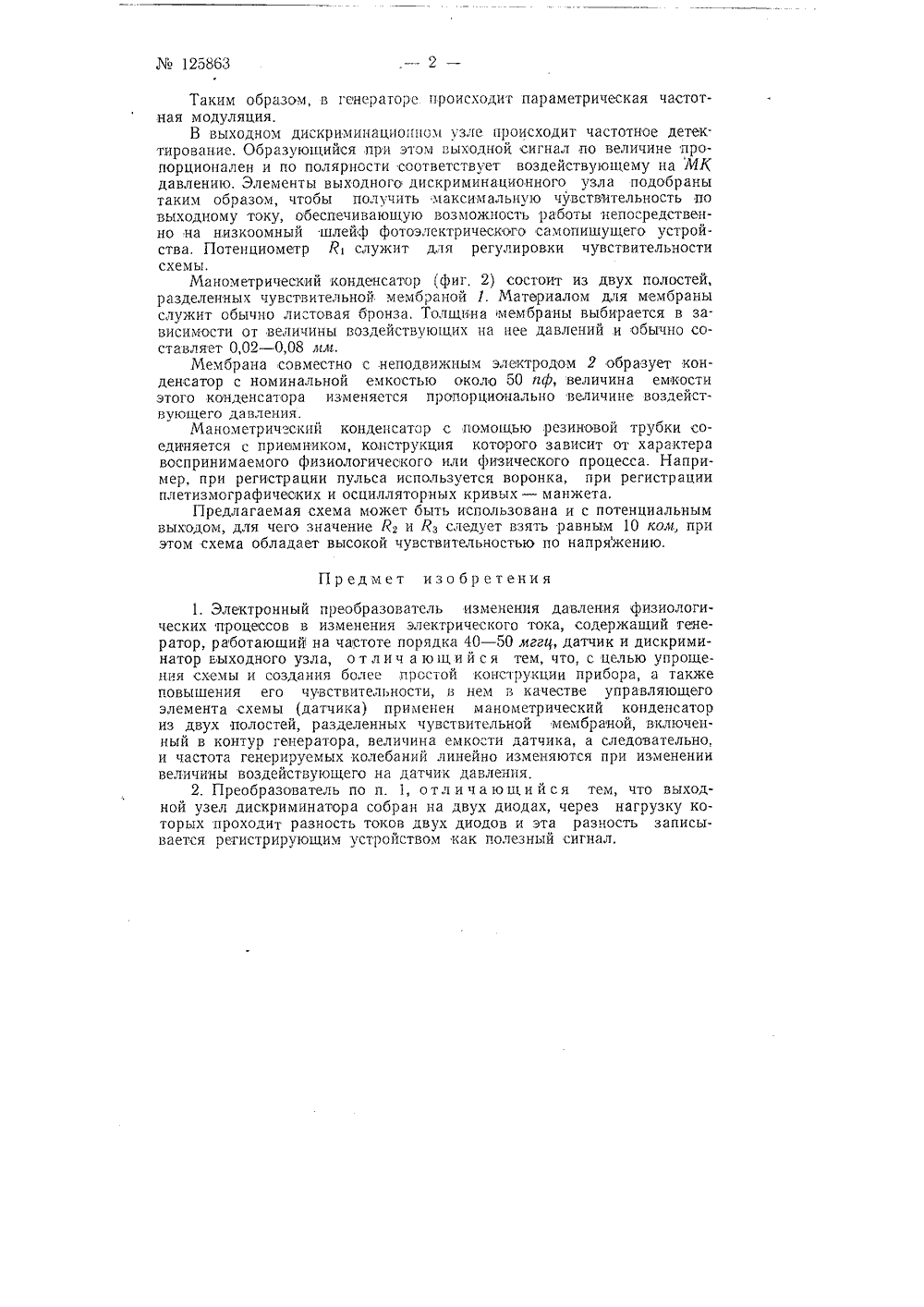

Лф 125863 Класс 30 а, 4 о 2СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ В. И. Ганкевич, М. В, Гейвина Р. Н, Грингоф, Е. К; Лукьянов,А, М, Львов и И. А. СаморуковЭЛЕКТРОННЫЙ ПРЕОБРАЗОВАТЕЛЬ ИЗМЕНЕНИЯ ДАВЛЕНИЯ ФИЗИОЛОГИЧЕСКИХ ПРОЦЕССОВ В ИЗМЕНЕНИЯЭЛЕКТРИЧЕСКОГО ТОКА Заявлено 26 января 1969 г. за619286/31 в Комитет по делам изобретенийи открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений % 3 за 1960 г.Известные устройства для преобразования механических колебаний пульса, дыхания, кровяного давления и других процессов в изменения электрического тока не достаточно чувствительны, В связи с этим для регистрации указанных изменений требуется применять значительное усиление, что, в свою очередь, усложняет и удорожает конструкцию устройства,Предлагаемый прибор лишен этого недостатка, Сущность изобретения заключается в том, что в.качестве управляющего элемента схемы (датчика) применен манометрический конденсатор из двух полостей, разделенных чувствительной мембраной, включенный в контур генератора. Величина емкости датчика, а следовательно, и частота генерируемых колебаний линейно изменяются при изменении величины воздействующего на датчик давления. Вследствие этого в выходном узле дискриминатора, собранного на двух диодах, в нагрузке получается разность токов этих диодов, которая и записывается регистрирующим устройством как полезный сигнал,На фиг. 1 представлена схема электронного преобразователя изменения давления в изменения электрического тока.Он состоит из генератора на частоте порядка 40 - 50 мггц и дискриминаторного выходного узла, собранного на германиевых диодах Д, иД 2.Управляющим элементом схемы является манометрический конденсатор МК, включенный в контур генератора,Величина емкости этого манометра, а следовательно, и частота генерируемых колебаний, изменяются при изменении воздействующего на манометр давления.1258 бЗТаким образом, в генераторе происходит параметрическая частотная модуляция.В выходном дискриминацио;шом узле происходит частотное детектирование. Образующийся при этом выходной сигнал по величине пропорционален и по полярности соответствует воздействующему на МК давлению. Элементы выходного дискриминационного узла подобраны таким образом, чтобы получить максимальную чувствительность по выходному току, обеспечивающую возможность работы непосредственно на низкоомный шлейф фотоэлектрического самопишущего устройства, Потенциометр Р 1 служит для регулировки чувствительности схемы.Манометрический конденсатор (фиг, 2) состоит из двух полостей, разделенных чувствительной мембраной 1. Материалом для мембраны служит обычно листовая бронза, Толщина мембраны выбирается в зависимости от величины воздействующих на нее давлений и обычно составляет 0,02 - 0,08 лхлю.Мембрана совместно с неподвижным электродом 2 образует конденсатор с номинальной емкостью около 50 пф, величина емкости этого конденсатора изменяется пропорционально величине воздействующего давления.Манометрический конденсатор с помощью резиновой трубки соединяется с приемником, конструкция которого зависит от характера воспринимаемого физиологического или физического процесса. Например, при регистрации пульса используется воронка, при регистрации плетизмографичеоких и осцилляторных кривых - манжета,Предлагаемая схема может быть использована и с потенциальным выходом, для чего значение Я и й, следует взять равным 10 кол, при этом схема обладает высокой чувствительностью по напряжению,Предмет изо бр е тени я1. Электронный преобразователь изменения давления физиологических процессов в изменения электрического тока, содержащий генератор, работающий на частоте порядка 40 - 50 лггц, датчик и дискриминатор выходного узла, о т лич а ющи й ся тем, что, с целью упрощения схемы и создания более простой конструкции прибора, а также повышения его чувствительности, в нем в качестве управляющего элемента схемы (датчика) применен манометрический конденсатор из двух полостей, разделенных чувствительной мембранной, включенный в контур генератора, величина емкости датчика, а следовательно, и частота генерируемых колебаний линейно изменяются при изменении величины воздействующего на датчик давления.2. Преобразователь по п. 1, отл и ч а ю щ и й с я тем, что выходной узел дискриминатора собран на двух диодах, через нагрузку которых проходит разность токов двух диодов и эта разность записывается регистрирующим устройством как полезный сигнал.
