Способ изготовления по удаляемым моделям литейных оболочковых форм
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1253711
Авторы: Московка, Чайкин, Червинская, Шевченко, Шинский
Текст

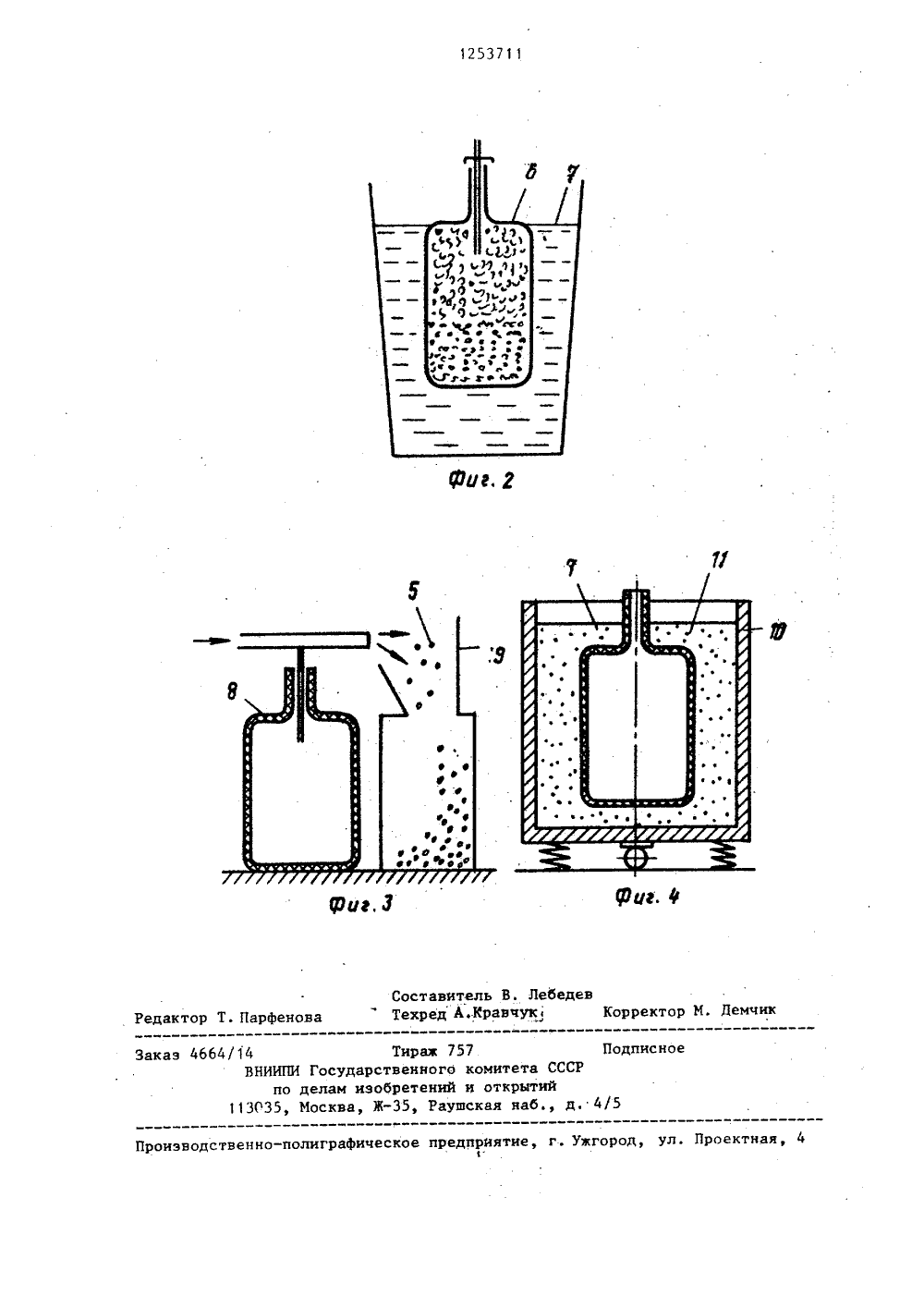

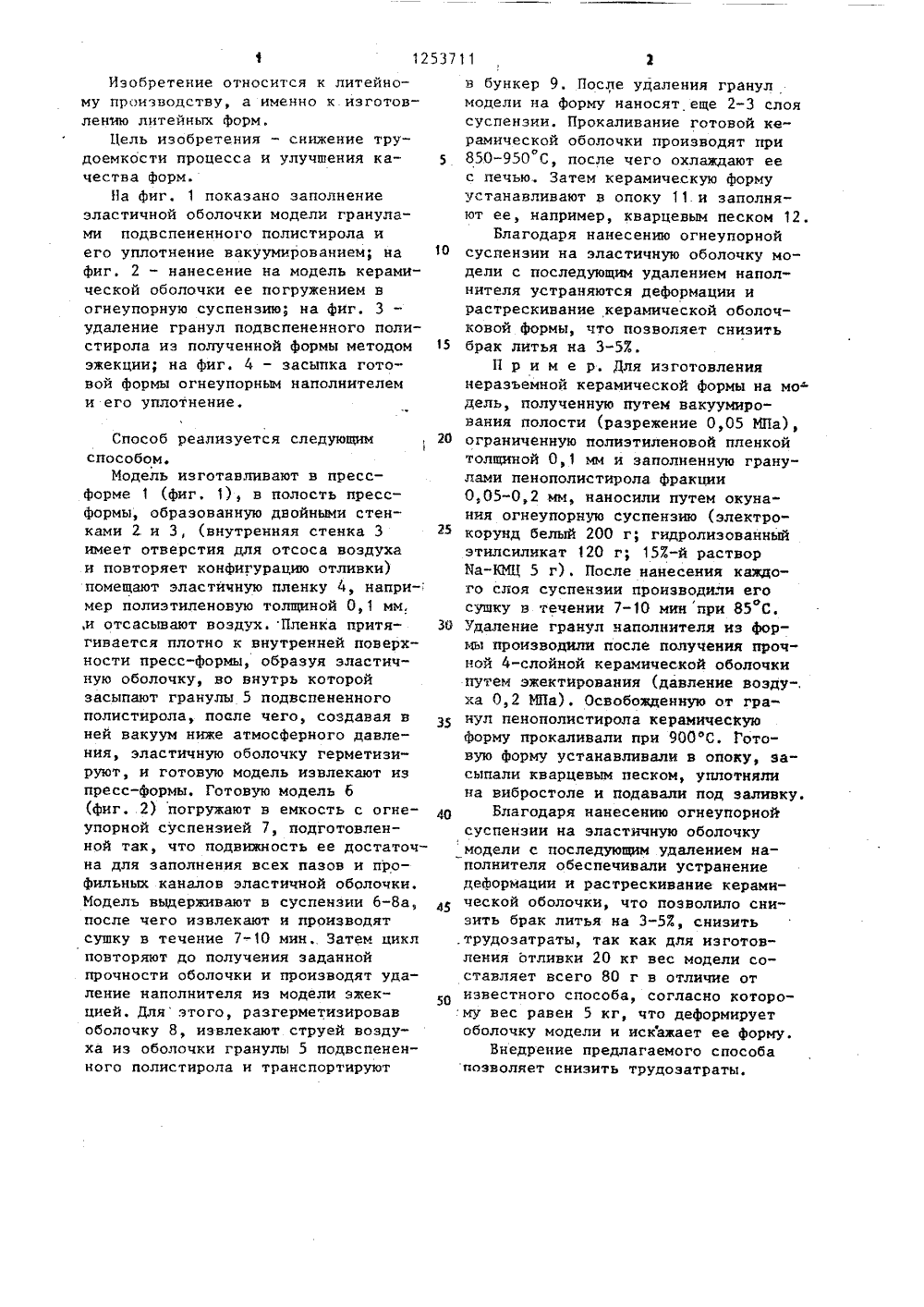

Изобретение относится к литейному производству, а именно к изготовлению литейных форм.Цель изобретения - снижение трудоемкости процесса и улучшения ка чества форм.а фиг, 1 показано заполнение эластичной оболочки модели гранулами подвспененного полистирола и его уплотнение вакуумированием; на 10 фиг, 2 - нанесение на модель керамической оболочки ее погружением в огнеупорную суспензию; на фиг. 3 - удаление гранул подвспененного полистирола из полученной формы методом 15 эжекции; на фиг. 4 - засыпка готовой формы огнеупорным наполнителем и его уплотнение. Способ реализуется следующим , 20способом.Модель изготавливают в прессформе 1 (Фиг. 1), в полость прессформы, образованную двойными стенками 2 и 3, (внутренняя стенка 3 25 имеет отверстия для отсоса воздуха и повторяет конфигурацию отливки) помещают эластичную пленку 4, напри- мер полиэтиленовую толщиной 0,1 мм, ,и отсасывают воздух. Пленка притя- ЗО гивается плотно к внутренней поверхности пресс-формы, образуя эластичную оболочку, во внутрь которой засыпают гранулы 5 подвспененного полистирола, после чего, создавая в ней вакуум ниже атмосферного давления, эластичную оболочку герметнзируют, и готовую модель извлекают из пресс-Формы. Готовую модель Б (фиг. 2) погружают в емкость с огнеупорной суспензией , подготовленной так, что подвижность ее достаточна для заполнения всех пазов и проФильных каналов эластичной оболочки. Модель выдерживают в суспензии 6-8 а, после чего извлекают и производят сушку в течение 7-10 мин. Затем цикл повторяют до получения заданной прочности оболочки и производят удаление наполнителя из модели эжекцией. Для этого, разгерметизировав оболочку 8, извлекают струей воздуха из оболочки гранулы 5 подвспененного полистирола и транспортируют в бункер 9. После удаления гранул модели на форму наносят еще 2-3 слоя суспензии. Прокаливание готовой керамической оболочки производят при 850-950 С, после чего охлаждают ее с печью. Затем керамическую форму устанавливают в опоку 11 и заполняют ее, например, кварцевым песком 12.Благодаря нанесению огнеупорной суспенэии на эластичную оболочку модели с последующим удалением наполнителя устраняются деформации и растрескивание керамической оболочковой формы, что позволяет снизить брак литья на 3-57.Н р и м е р. Для изготовления неразъемной керамической формы на мо дель, полученную путем вакуумирования полости (разрежение 0,05 МПа), ограниченную полиэтиленовой пленкой толщиной 0,1 мм и заполненную грану- лами пенополистирола Фракции 0,05-0,2 мм, наносили путем окунания огнеупорную суспензию (электрокорунд белый 200 г; гидролизованный этилсиликат 120 г; 152-й раствор Иа-КМЦ 5 г). После нанесения каждого слоя суспензии производили его сушку в течении 7-10 мин при 85 С, Удаление гранул наполнителя из Формы производили после получения прочной 4-слойной керамической оболочки путем эжектирования (давление возду-, ха 0,2 МПа). Освобожденную от гранул пенополистирола керамическую Форму прокаливали при 900 фС. Готовую форму устанавливали в опоку, засыпали кварцевым песком, уплотняли на вибростоле и подавали под заливку.Благодаря нанесению огнеупорной суспензии на эластичную оболочку модели с последующим удалением наполнителя обеспечивали устранение деформации и растрескивание керамической оболочки, что позволило снизить брак литья на 3-53, снизить .трудозатраты, так как для изготовления отливки 20 кг вес модели составляет всего 80 г в отличие от известного способа, согласно которому вес равен 5 кг, что деформирует оболочку модели и искажает ее форму.Внедрение предлагаемого способа позволяет снизить трудозатраты.1253713 2 Фиг. 3 Лебедевук( Коррект СоставительТехред А. Кра едактор Т. Парфенов мчик акаэ 4664/ 757 Пго комитета СССРий и открытийаушская наб., д. 4/5 Тирвк ИИПИ Государственн по делам иэобрете 35, Москва, Ж, Р
СмотретьЗаявка
3561863, 09.03.1983
ИНСТИТУТ ПРОБЛЕМ ЛИТЬЯ АН УССР
ШИНСКИЙ ОЛЕГ ИОСИФОВИЧ, ШЕВЧЕНКО ВАЛЕНТИН АЛЕКСЕЕВИЧ, МОСКОВКА ВИТАЛИЙ ИВАНОВИЧ, ЧАЙКИН ВАДИМ ВСЕВОЛОДОВИЧ, ЧЕРВИНСКАЯ НИНА ПАВЛОВНА
МПК / Метки
Метки: литейных, моделям, оболочковых, удаляемым, форм
Опубликовано: 30.08.1986
Код ссылки
<a href="https://patents.su/3-1253711-sposob-izgotovleniya-po-udalyaemym-modelyam-litejjnykh-obolochkovykh-form.html" target="_blank" rel="follow" title="База патентов СССР">Способ изготовления по удаляемым моделям литейных оболочковых форм</a>
