Устройство для возведения в квадрат -разрядных чисел

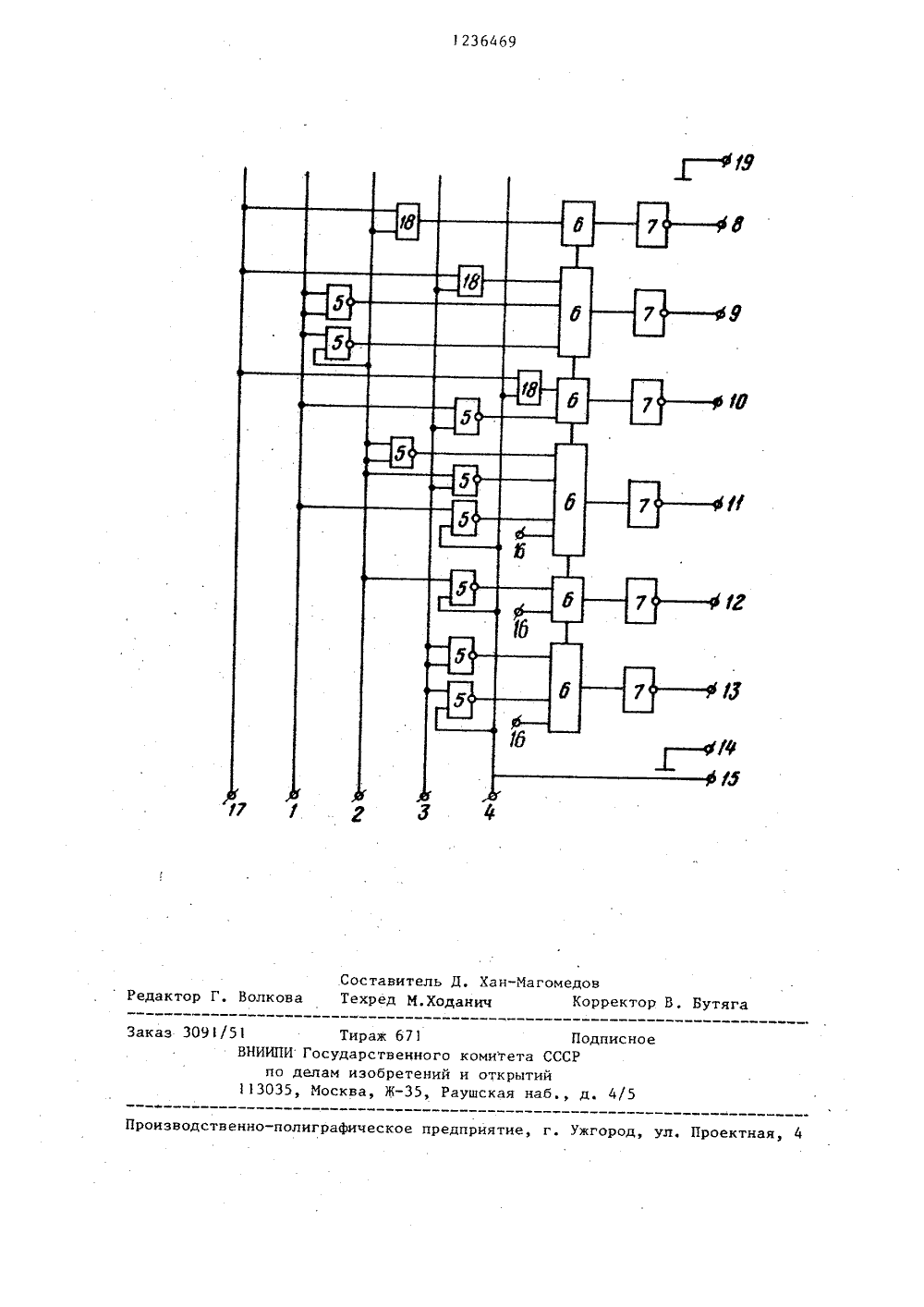

8012 БЛИК ОБРЕТ озведения в ел и являет ных чианием изобретениУ 631918.рение Функза счет вожительных св.расшистейполоания ел в полнительн во со- входодержит вход вые элемент СР 7. В ные сумустройматоры, элем ства. Постав стига элеется за чет введения то дноразрядног и с умчис для тора. 1 ил. ССЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИ ГОСУДАРСТВЕЯЫЙ КОМИТЕТ СССРГ 1 О ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАКИЕ И К АВТОРСКОМУ СВИД(71) Институт проблем моделиров энергетике АН УССР(54) УСТРОЙСТВО ДЛЯ ВОЗВЕДЕНИЯКВАДРАТ п-РАЗРЯДНЫХ ЧИСЕЛ(57) Изобретение относится к втельной технике, предназначено 0 4 С 06 Р 7/552 квадрат и-разряд я усоверщенствов о основному авт ь изобретения - нальных возможно дения в квадрат трицательных чис м коде. Устройст устройства, двух И-НЕ, одноразряд нты НЕ и выходы енная цель д30 35 40 4512Изобретение относится к цифровойвычислительной технике, предназначено для возведения в квадрат двоичного аргумента и является усовершенствованием известного устройствапо авт. св. У 631918.Целью изобретения является расширение функциональных воэможностейэа счет возведения в квадрат положительных и отрицательных чисел в дополнительном коде.На чертеже представлена функциональная схема устройства для п-разрядных чисел (в=4),Устройство содержит входные шины1-4, двухвходовые элементы И-НЕ 5,одноразрядные сумматоры 6, элементыНЕ 7, выходы 8-15 устройства, свободные входы одноразрядных сумматоров16, входную шину 1 знакового разряда (п), элементы И 8, выход 19зйакового разряда результата устройства.Устройство работает следующимобразом,На входную шину 1 знакового разряда аргумента поступает значениезнакового разряда, а значение старшего разряда результата снимается с выхода 8 устройства, и так как при возведении в квадрат знак числа всегдаположительный, то выход 19 устройства, с которого снимается значениезнакового разряда результата, соединяется с шиной нулевого потенциалаустройства.Выходы 14 и 15, с которых снимаются значения младших разрядов результата, из-за простоты получениязначений этих разрядов соединенысоответственно с нулевой шиной устройства и входной клеммой, на которуюпоступает значение младшего разряда,На свободные входы 16 одноразрядных сумматоров, выходы которых соединены с (2 п)-го по (2 п) и элементами НЕ 7, подаются значения логической единицы.При поступлении на входы 17, 1-4устройства дополнительного кода х= 36469 2=0.1101 положительного числа х=13 на выходах 9, 8-15 устройства по окончании переходных процессов в схеме устанавливается значение кода у= =0.1010001=169, соответствующее квадрату исходного значения кода х,При поступлении на входы 17, 1-4 устройства дополнительного кода х=1.0101 отрицательного числа х=-11 на выходах 19, 8-15 устройства поокончании переходных процессов всхеме устанавливается значение кодау=0.0111101=121, соответствующееквадрату исходного значения кода х. Таким образом, использование предложенного устройства позволяет расширить функциональные возможности эа счет оперирования как с положительными, так и с отрицательными числами, представленными в дополнительном коде. Формула и э о б р е т е н и я Устройство для возведения в квадрат и-разрядных чисел по авт. св. Ф 631918, о т л и ч а ю щ е е с ятем, что, с целью расширения функциональных возможностей эа счет возведения в квадрат положительных и отрицательных чисел в дополнительном коде, оно содержит (п) элементов Ии дополнительный одноразрядный сумматор, вход первого слагаемого подключен к выходу переноса одноразрядного сумматора старшего разряда,вход второго слагаемого дополнительного одноразрядного сумматора подключен к выходу первого элемента И, первые входы элементов И подключены квходиой шине знакового разряда устройства, второй вход -го элементаИ (-=1, и) подключен к (+)-ойвходной шине аргумента устройства,выход суммы дополнительного одноразрядного сумматора подключен к входуэлемента НЕ, выход которого являетсявыходом старшего разряда устройства,выход знакового разряда результатаустройства подключен к шине нулевого потенциала устройства,1236469 яга Заказ 3091/51 Тира ВНИИПИ Государс по делам изо 113035, Москва6 Подпта СССР е венного ко ретении и открыт наб д. Раушс оизводственно-полиграфическое предприятие, г. Ужгор Проектна Составитель Д, Хан-МагомедовРедактор Г. Волкова Техред М.Ходанич Коррект
