Способ измерения переднего угла метчика
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1125469
Автор: Хирилов
Текст

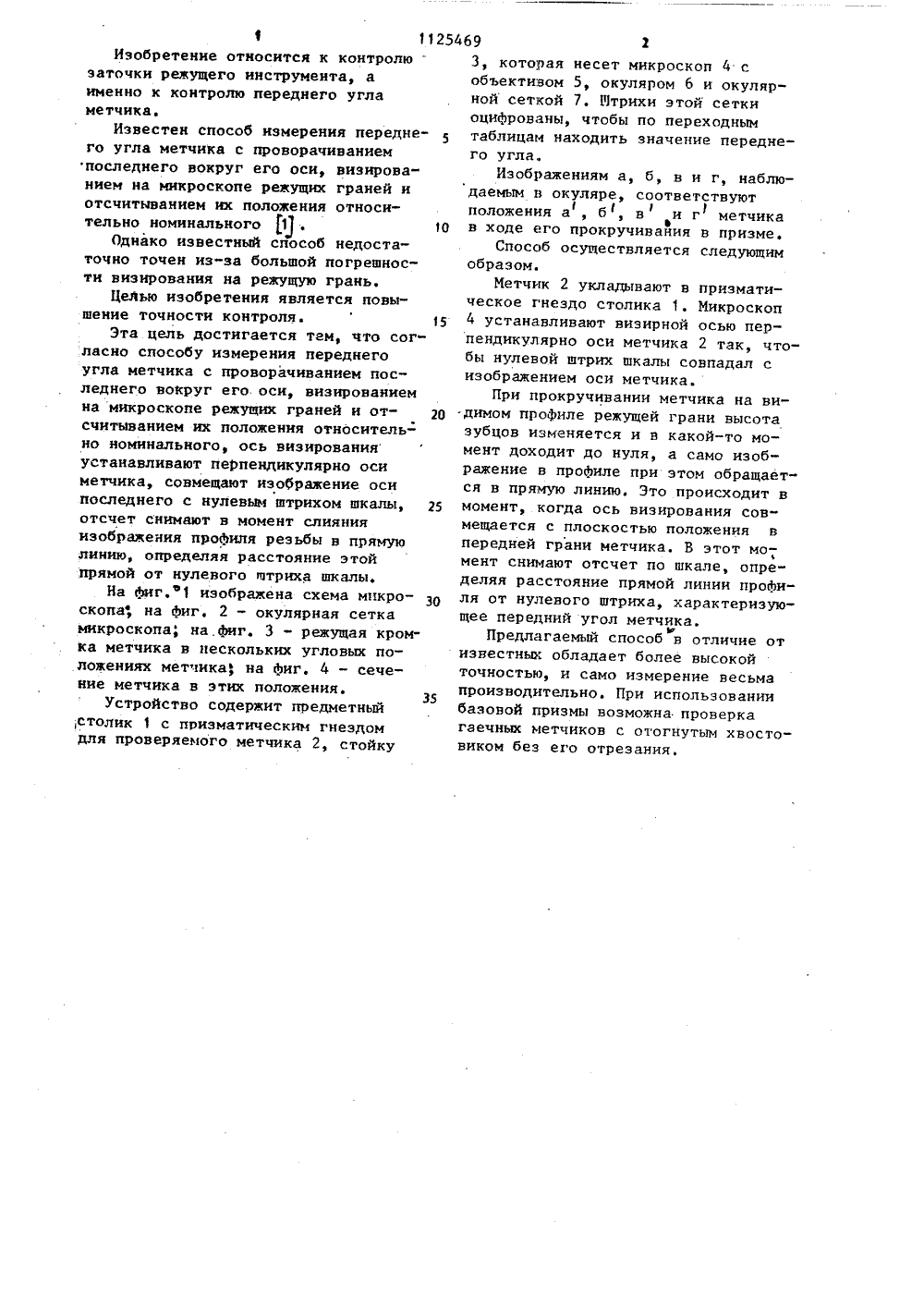

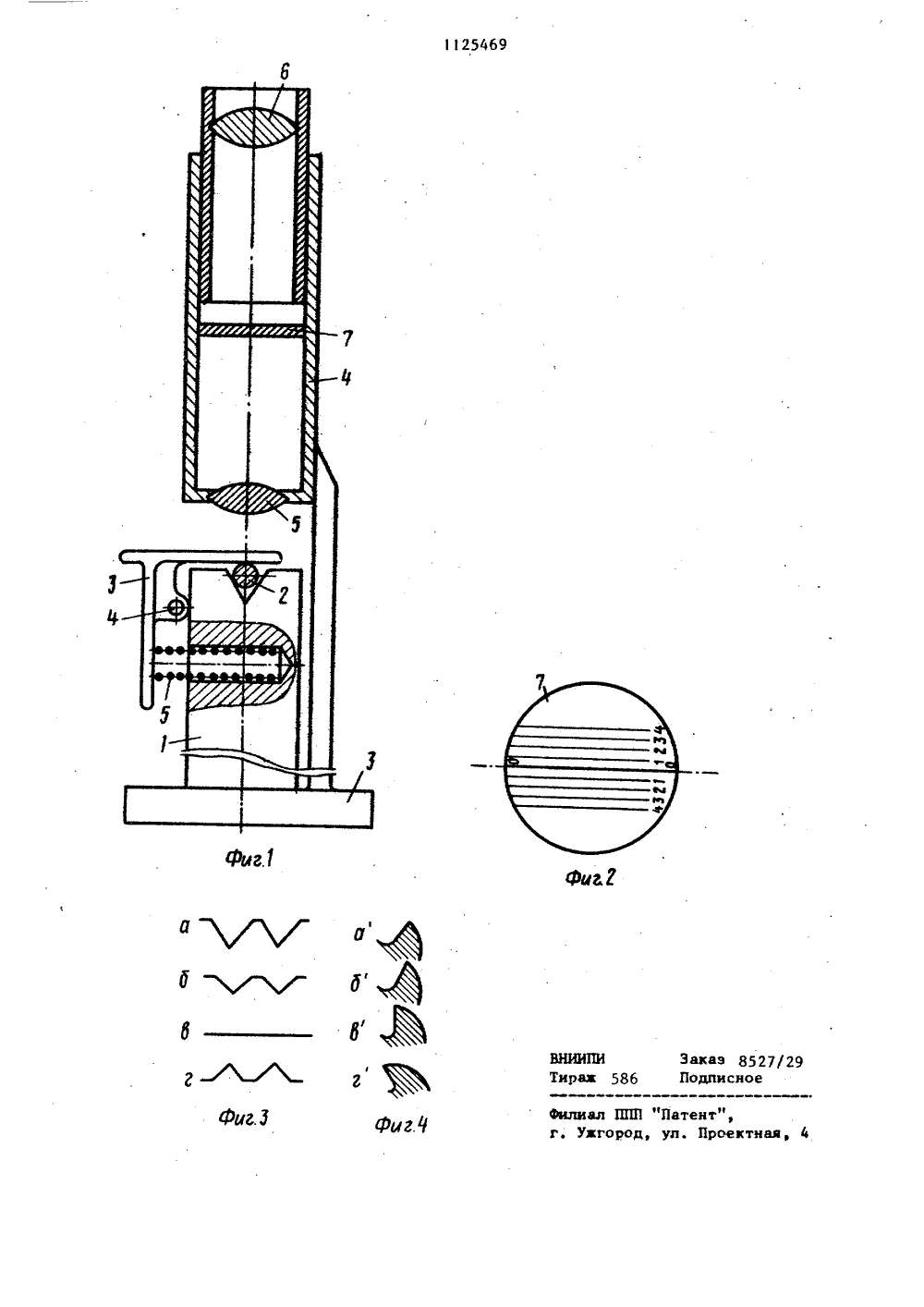

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1% (11) зсю й 01 СУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ . САНИЕ ЗОБРЕТЕНИРТЕЛЬСТВУ.О ТОР СКОМУ У 43 свидетельство СССР В 5/24, 17.05.76. МЕРЕНИЯ ПЕРЕДНЕГО ворачиванием пос оси, визировани щих граней и от(54)(57) СПОСОБУГЛА МЕТЧИКА с прледнего вокруг егона микроскопе режу считыванием их положения относительно номинального, о т л и ч а ющ и й с я тем, что, с целью повы-,шения точности контроля, ось визирования устанавливают перпендикулярно оси метчика, совмещают изображение оси последнего с нулевым штрихомшкалы, отсчет снимают в момент слияния изображения профиля резьбы впрямую линию, определяя расстояниеэтой прямой от нулевого штриха шкалы112.5Изобретение относится к контролю заточки режущего инструмента, а именно к контролю переднего угла метчика.Известен способ измерения переднего угла метчика с проворачиванием последнего вокруг его оси, визированием на микроскопе режущих граней и отсчитыванием их положения относительно номннельного 1;Однако известный способ недостаточно точен из-за большой погрешности визирования на режущую грань.Цеяью изобретения является повышение точности контроля15Эта цель достигается тем, что сог" ласно способу измерения переднего угла метчика с проворачиванием последнего воКруг его оси, визированием на микроскопе режущих граней и ат О считыванием их положения относительно номинального, ось визирования устанавливают перпендикулярно оси метчика, совмещают изображение оси последнего с нулевым штрихом шкалы, 25 отсчет снимают в момент слияния изображения профиля резьбы в прямую линию определяя расстояние этой Прямой от нулевого штриха шкалы.На фиг. 1 изображена схема микроскопае на Фиг. 2 - окулярная сетка микроскопа; на.фиг. 3 - режущая кромка метчика в нескольких угловых положениях метчикаф на фиг. 4 - сечение метчика в этих положения.Устройство содержит предметный столик 1 с призматическим гнездом для проверяемого метчика 2, стойку 469 23, которая несет микроскоп 4 собъективом 5, окуляром 6 и окулярной сеткой 7. 1 Чтрихи этой сеткиоцифрованы, чтобы по переходнымтаблицам находить значение переднего углаИзображениям а, б, в и г, наблюдаемым в окуляре, соответствуютположения а , бС, в и г метчикаС Св ходе его прокручивайия в призме,Способ осуществляется следующимобразом.Метчик 2 укладывают в призматическое гнездо столика 1. Микроскоп4 устанавливают визирной осью перпендикулярно оси метчика 2 так, чтобы нулевой штрих шкалы совпадал сизображением оси метчика.При прокручивании метчика на ви.димом проиле режущей грани высотазубцов изменяется и в какой-то момент доходит до нуля, а само изображение в прошиле при этом обращает"ся в прямую линию. Это происходит вмомент, когда ось визирования совмещается с плоскостью положения впередней грани метчика. В этот моемент снимают отсчет по шкале, определяя расстояние прямой линии профиля от нулевого штриха, характеризующее передний угол метчика.ьнПредлагаемый способ в отличие отизвестных обладает более высокойточностью, и само измерение весьмапроизводительно. При использованиибазовой призмы возможна проверкагаечных метчиков с отогнутым хвостовиком без его отрезания.
СмотретьЗаявка
2858725, 25.12.1979
ХИРИЛОВ ПЕТР ИВАНОВИЧ
МПК / Метки
МПК: G01B 11/14
Метки: метчика, переднего, угла
Опубликовано: 23.11.1984
