Инвертор с инжекционным питанием

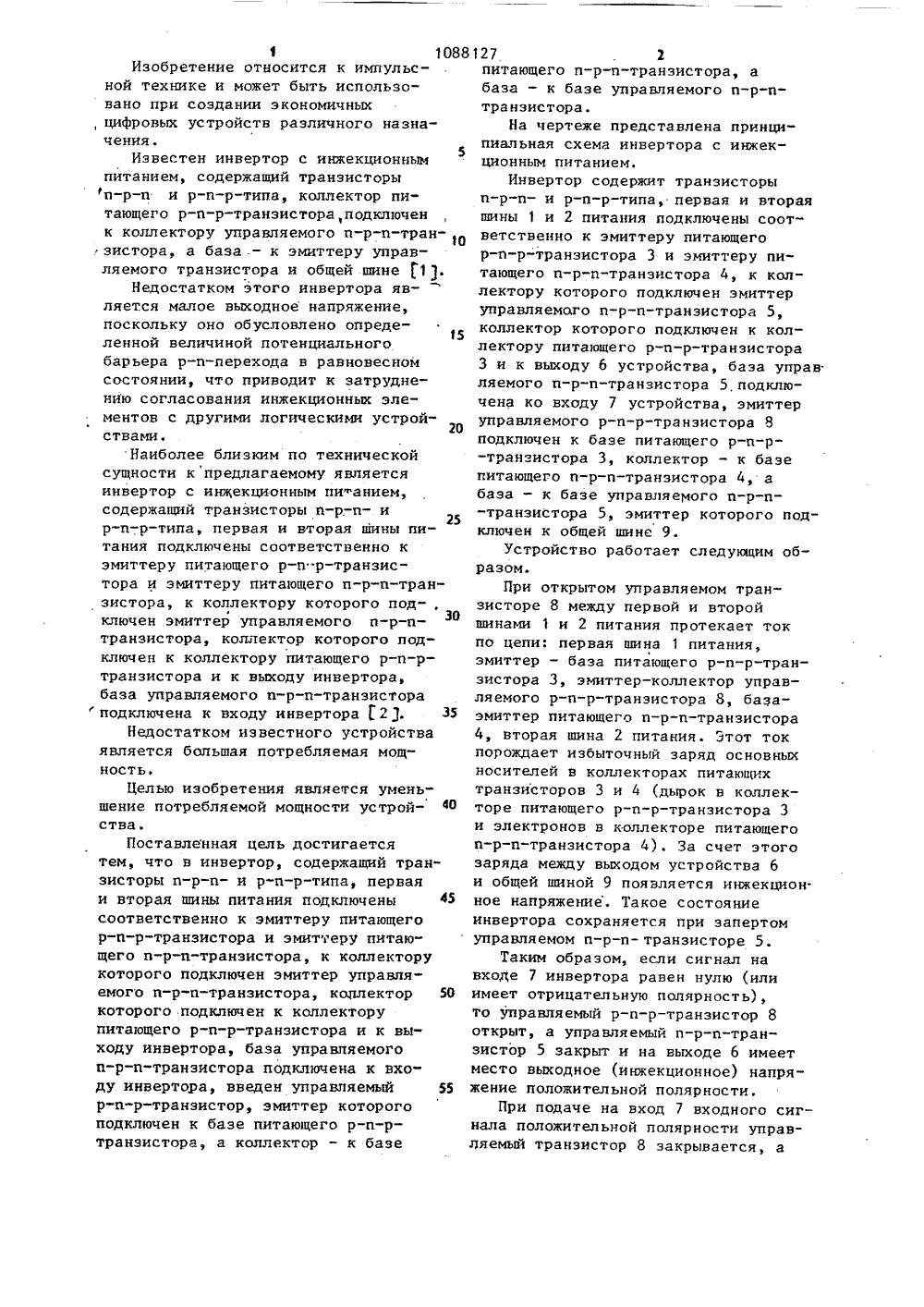

1 1088Изобретение относится к импульсной технике и может быть использо"вано при создании экономичных, цифровых устройств различного назначения.Известен инвертор с инжекционнымпитанием, содержащий транзисторыи-р-и и р-п-р-типа, коллектор питающего р-и-р-транзистораподключенк коллектору управляемого п-р-и-тран 10зистора, а база . - к эмиттеру управляемого транзистора и общей шине 11.Недостатком этого инвертора является малое выходное напряжение,поскольку оно обусловлено определенной величиной потенциальногобарьера р-и-перехода в равновесномсостоянии, что приводит к затруднению согласования инжекционных элементов с другими логическими устройствами.Наиболее близким по техническойсущности к предлагаемому являетсяинвертор с инжекционным пи анием,содержащий транзисторы п-р-и- и25р-п-р-типа, первая и вторая шины питания подключены соответственно кэмиттеру питающего р-п"р-транзистора и эмиттеру питающего и-р-и-транзистора, к коллектору которого под",ключен эмиттер управляемого и-р-иЗОтранзистора, коллектор которого подключен к коллектору питающего р-и-ртранзистора и к выходу инвертора,база управляемого п-р-п-транзистораподключена к входу инвертора 2. З 5Недостатком известного устройстваявляется большая потребляемая мощность.Целью изобретения является уменьшение потребляемой мощности устрой- ф 0ства,Поставленная цель достигаетсятем, что в инвертор, содержащий транзисторы и-р-и- и р-п-р-типа, перваяи вторая шины питания подключены 5соответственно к эмиттеру питающегор-и-р-транзистора и эмиттеру питаю"щего и-р-и"транзистора, к коллекторукоторого подключен эмиттер управляемого п-р-п-транзистора, коллектор 50которого подключен к коллекторупитающего р-и-р-транзистора и к выходу инвертора, база управляемогои-р-и-транзистора подключена к входу инвертора, введен управляемый 55р-п-р-транзистор, эмиттер которогоподключен к базе питающего р-и-ртранзистора, а коллектор - к базе 127 1питающего и-р-и"транзистора, а база - к базе управляемого и-р-птранзистора.На чертеже представлена принципиальная схема инвертора с инжекционным питанием.Инвертор содержит транзисторы и-р-и- и р-п-р-типа, первая и вторая шины 1 и 2 питания подключены соответственно к эмиттеру питающего р-и-р"транзистора 3 и эмиттеру питающего п-р-и-транзистора 4, к коллектору которого подключен эмиттер управляемого и-р-и-транзистора 5, коллектор которого подключен к коллектору питающего р-и-р-транзистора 3 и к выходу 6 устройства, база управ ляемого и-р-и-транзистора 5,подключена ко входу 7 устройства, эмиттер управляемого р-и-р-транзистора 8 подключен к базе питающего р-и-р-транзистора 3, коллектор - к базе питающего и-р-и-транзистора 4, а база - к базе управляемого п-р-п-транзистора 5, эмиттер которого подключен к общей шине 9.Устройство работает следующим образом.При открытом управляемом транзисторе 8 между первой и второй шинами 1 и 2 питания протекает ток по цепи: первая шина 1 питания, эмиттер - база питающего р-и-р-транзистора 3, эмиттер-коллектор управляемого р-и-р-транзистора 8, базаэмиттер питающего и-р-п-транзистора 4, вторая шина 2 питания. Этот ток порождает избыточный заряд основных носителей в коллекторах питающих транзисторов 3 и 4 (дырок в коллекторе питающего р-и-р-транзистора 3 и электронов в коллекторе питающего и-р-п-транзистора 4). За счет этого заряда между выходом устройства 6 и общей шиной 9 появляется инжекционное напряжение. Такое состояние инвертора сохраняется при запертом управляемом и-р-и- транзисторе 5.Таким образом, если сигнал на входе 7 инвертора равен нулю (или имеет отрицательную полярность), то управляемый р-и-р-транзистор 8 открыт, а управляемый и-р-и-транзистор 5 закрыт и на выходе 6 имеет место выходное (инжекционное) напряжение положительной полярности,При подаче на вход 7 входного сигнала положительной полярности управляемый транзистор 8 закрывается, аСоставитель А. ЯновТехред О.Неце Корректор Ю. Макаренко Редактор Г. Волкова Заказ 2688/52 Тираж 862 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, ЖРаушская наб д, 4/5 филиал ППП,"Патент", г. Ужгород, ул. Проектная, 4 з 1088 управляемый и-р-и-транзистор 5 откры. вается. В результате прекращается протекание тока в цепях эмиттер-база питающих транзисторов 3 и 4, а следовательно, устраняется инжекционное напряжение на выходе 6 устройства. Открытое состояние управляемого и-р-и-транзистора 5 способствует получению на выходе 6 напряжения, равного нулю. 10Таким образом, мощность от внешнего источника питания потребляется 127 4только в одном состоянии инвертора: при открытом управляемом р-и-р-транзисторе 2 и запертом управляемом п-р-и-транзисторе 4, что снижает общую потребляемую устройствоМ мощность примерно в два раза, по сравнению с известным. Технико-экономический эффект в предложенном устройстве заключается в уменьшении потребляемой мощности.
