Преобразователь давления и температуры

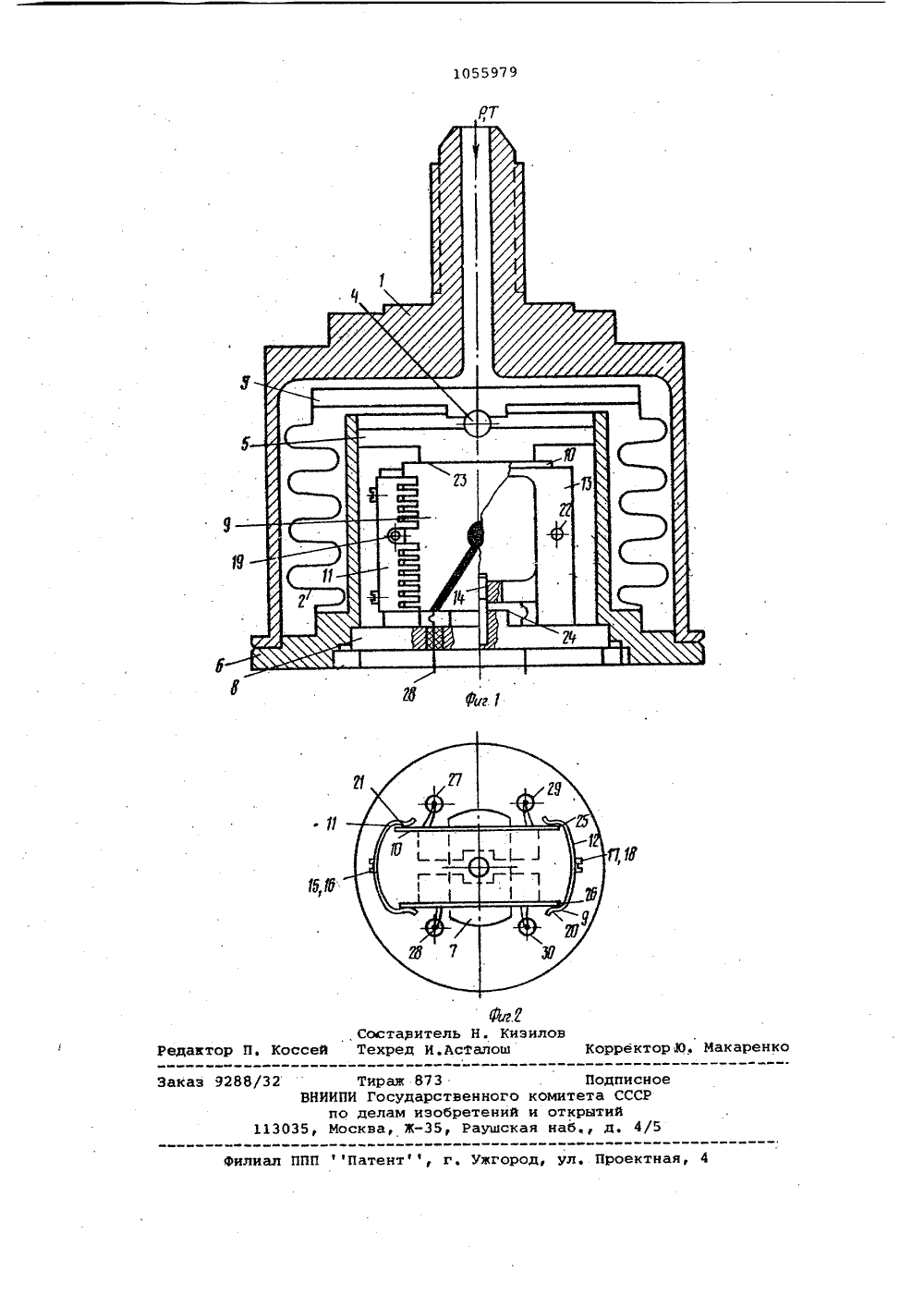

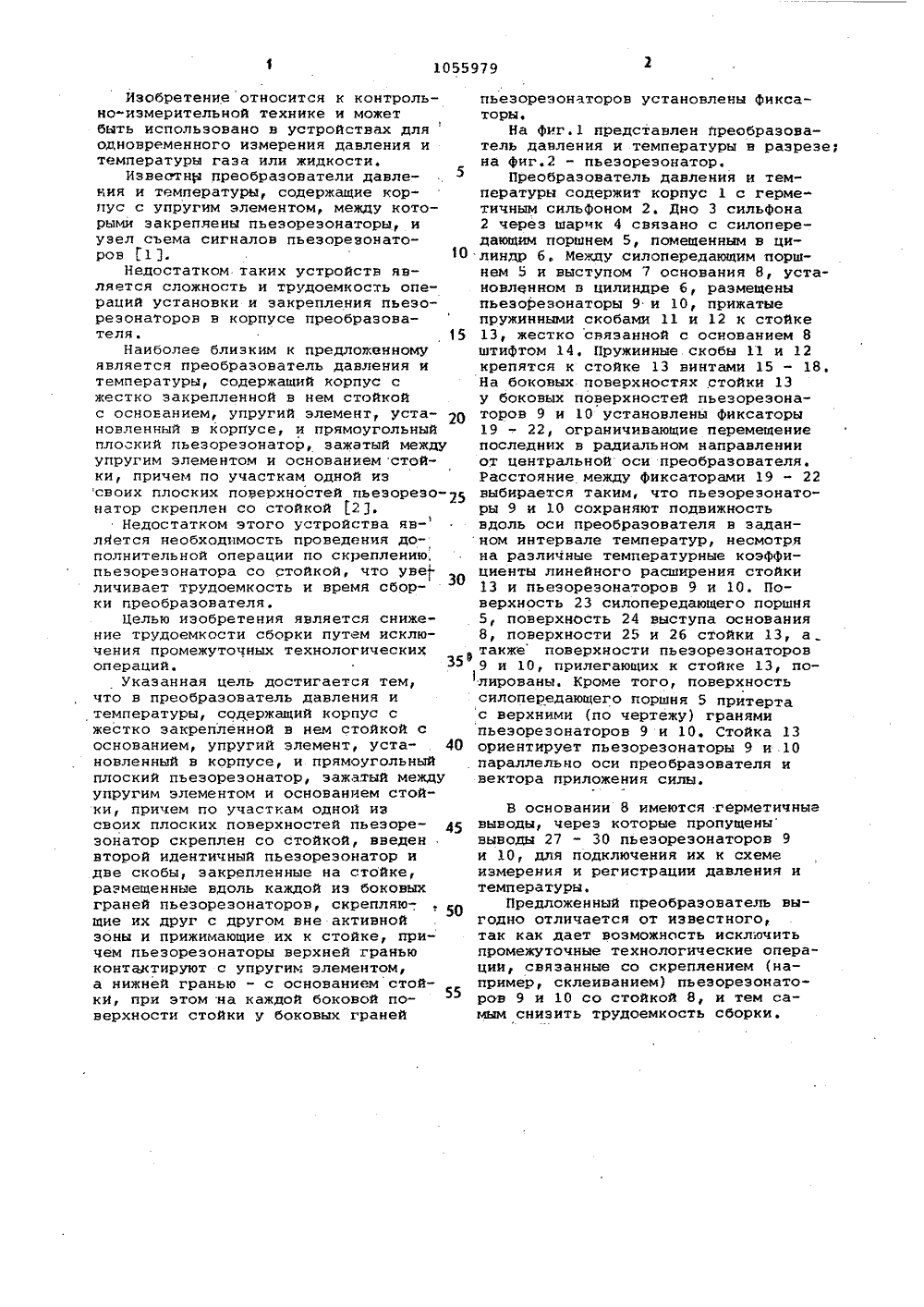

(1 Ю (11) Ь 9/8 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ПИСА Е ИЗОБРЕТЕНЮ .СВИДЕ ТЕЛЕГ ВУ1(71) Харьковский ордена Ленина авиационный институт им. Н.Е, Жуковского(56) 1. Авторское свидетельство СССР 9 862000, кл. С 01 Ь 9/08, 22.11.79.2. Авторское свидетельство СССР Р 922553 кл. 6 01 Ь 9/08, 18.12.79(прототип). ТЕЛЬ ДАВЛЕНИЯ Иащий корпус св нем стойкой сэлемент, ус анопрямоугольный(54)(57) ПРЕОБРАЗОВ ТЕМПЕРАТУРЫ, содерж жестко закрепленной основанием, упругий ленный в корпусе,плоский пьезорезонатор, зажатый между упругим элементом и основаниемстойки, причем по участкам одной изсвоих плоских поверхностей пьезорезонатор скреплец со стойкой, о т л ич а ю щ и й с я тем, что, с целью снижения трудоемкости сборки путемисключения промежуточных технологи ческих операций, в него введен второй идентичный пьезорезонатор и две скобы, закрепленные на стойке, размещенные вдоль. каждой из боковых .граней пьеэорезонаторов, скрепляющие их одна с другой вне активной . зоны и прижимающие ихк стойке, причем пьезореэонаторы верхней гранью контактируют с упругим элементом, а нижней гранью - с основанием стойки, при этом на каждой боковой поверхности стойки у боковых граней пьеэорезонаторов установлены Фиксаторы.Изобретение относится к контрольно"измерительной технике и можетбыть использовано в устройствах дляодновременного измерения давления итемпературы газа или жидкости.Известны преобразователи давления и температуры, содержащие корпус с упругим элементом, между которыми закреплены пьезорезонаторы, иузел сьема сигналов пьезорезонаторов Г 13. 1 ОНедостатком таких устройств является сложность и трудоемкость операций установки и закрепления пьезорезонаторов в корпусе преобразователя15Наиболее близким к предложенномуявляется преобразователь давления итемпературы, содержащий корпус сжестко закрепленной в нем стойкойс основанием, упругий элемент, уста Оновленный в корпусе, и прямоугольныйпло:кий пьезорезонатор, зажатый междуупругим элементом и основанием стойки, причем по участкам одной изсвоих плоских поверхностей пьезорезо натор скреплен со стойкой 2 3.Недостатком этого устройства яв-ляется необходимость проведения дополнительной операции по скреплению,пьезорезонатора со стойкой, что уве.личивает трудоемкость и время сборки преобразователя,Целью изобретения является снижение трудоемкости сборки путем исключения промежуточных технологическихопераций.35 фУказанная цель достигается тем,что в преобразователь давления итемпературы, содержащий корпус сжестко закрепленной в нем стойкой соснованием, упругий элемент, установленный в корпусе, и прямоугольныйплоский пьеэореэонатор, зажатый междуупругим элементом и основанием стойки, причем по участкам одной иэсвоих плоских поверхностей пьезорезонатор скреплен со стойкой, введенвторой идентичный пьеэореэонатор идве скобы, закрепленные на стойке,размещенные вдоль каждой из боковыхграней пьеэорезонаторов, скрепляющие их друг с другом вне активнойзоны и прижимающие их к стойке, причем пьезорезонаторы верхней граньюконтактируют с упругим элементом,а нижней гранью - с основанием стойкн, при этом на каждой боковой поверхности стойки у боковых граней пьезореэонаторов установлены фиксаторы.На фиг.1 представлен Преобразователь давления и температуры в разрезе; на Фиг.2 - пьеэорезонатор,Преобразователь давления и температуры содержит корпус 1 с герметичным сильфоном 2. Дно 3 сильфона 2 через шарик 4 связано с силопередающим поршнем 5, помещенным в цилиндр б Между силопередающим поршнем 5 и выступом 7 основания 8, установленном в цилиндре б, размещены пьезоРезонаторы 9 и 10, прижатые пружинными скобами 11 и 12 к стойке 13, жестко связанной с основанием 8 штифтом 14. Пружинные скобы 11 и 12 крепятся к стойке 13 винтами 15 - 18На боковых поверхностях стойки 13 у боковых поверхностей пьезорезонаторов 9 и 10 установлены Фиксаторы 19 в . 22, ограничивающие перемещение последних в радиальном направлении от центральной оси преобразователя. Расстояние между Фиксаторами 19 - 22 выбирается таким, что пьеэореэонаторы 9 и 10 сохраняют подвижность вдоль оси преобразователя в заданном интервале температур, несмотря на различные температурные коэффициенты линейного расширения стойки 13 и пьезорезонаторов 9 и 10. Поверхность 23 силопередающего поршня 5, поверхность 24 выступа основания 8, поверхности 25 и 26 стойки 13, а также поверхности пьезорезонаторов 9 и 10, прилегающих к стойке 13, по.лированы. Кроме того, поверхностьсилопередающего поршня 5 притерта с верхними (по чертежу) гранями пьезорезонаторов 9 и 10, Стойка 13 ориентирует пьезорезонаторы 9 и 10 параллельно оси преобразователя и вектора приложения силы. В основании 8 имеются герметичные выводы, через которые пропущены выводы 27 - 30 пьеэореэонаторов 9 и 10, для подключения их к схеме измерения и регистрации давления итемпературы.Предложенный преобразователь выгодно отличается от известного, так как дает возможность исключить промежуточные технологические операции, связанные со скреплением (например, склеиванием) пьеэорезонаторов 9 и 10 со стойкой 8, и тем самым снизить трудоемкость сборки.1055979 0 Т Составитель Н, Кизилоактор П, Коссей Техред И.Асталош рректор Ю. Макаренк 9288/32В ноР 3035,Патентф, г, Ужгород, ул. Проектная,Филиал П Тираж 873 ИПИ Государственног по делам иэобретени Москва, Ж, Раушс Подп комитета С и открытий ая наб д.
