Модификатор ковкого чугуна
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

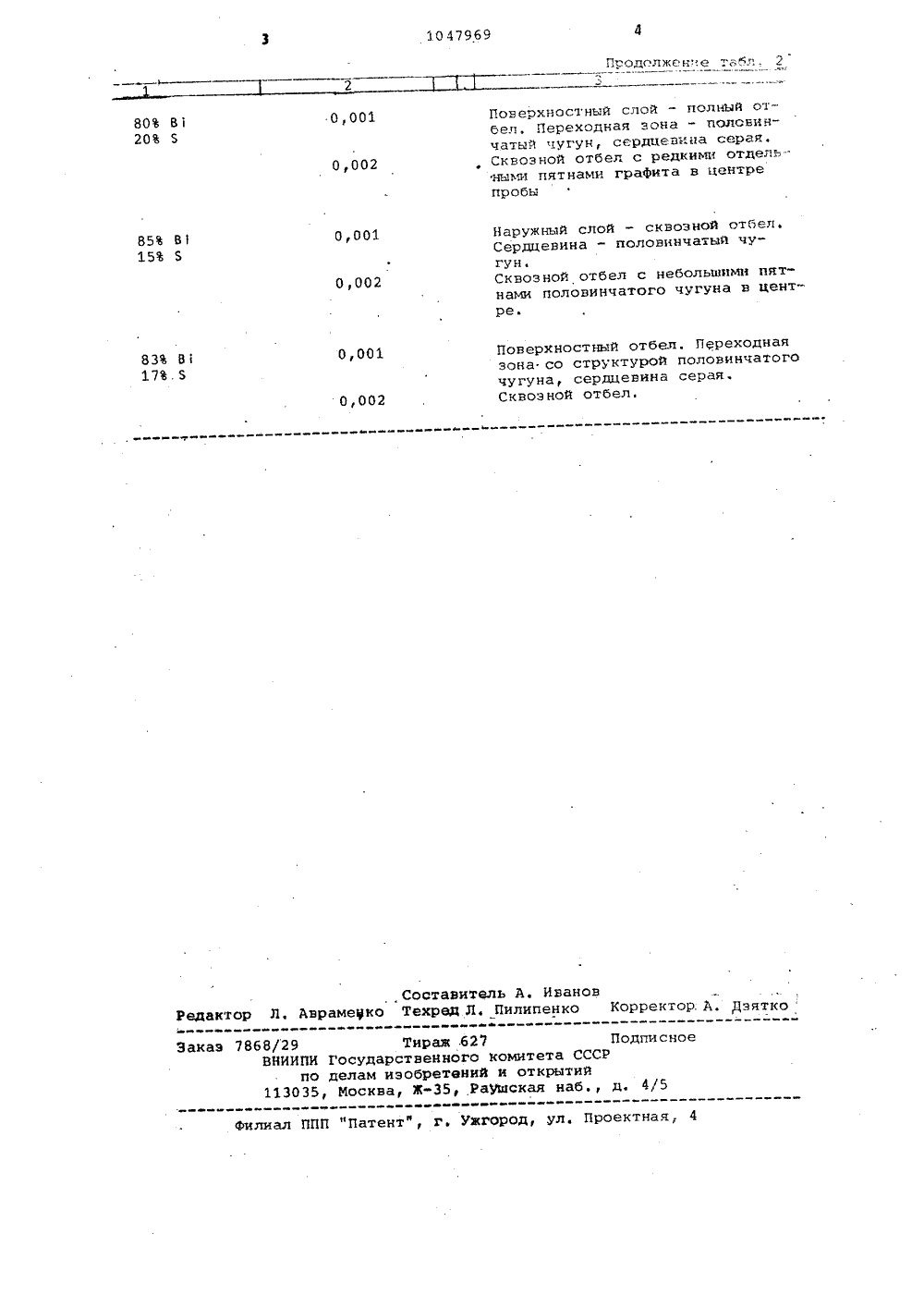

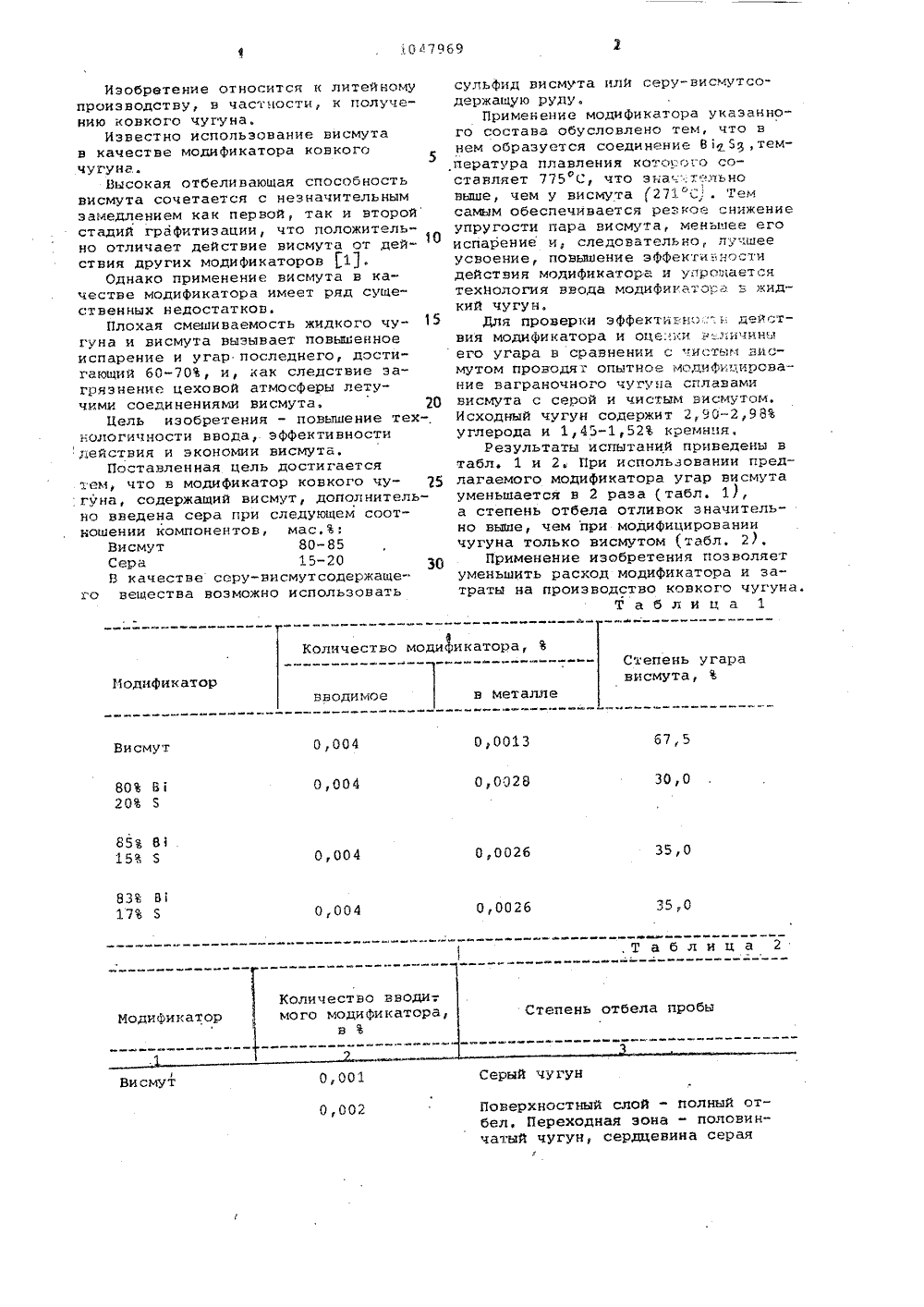

-ЬТИ 7 57) 1 соде ГУНА, ч а ю по ьыш фекти мута,Бюл. Р 38В,Д,Абаск.В.фролов,Малышев и М лов,М.Т.Ушаков,Ж.Махмеена Трудового отопительйолетия СССР, институт ский институт оения и и чествстваили с Структура и гуна, М., "Метал 8-83 (прототип). УДАРСТВЕННЫЙ НОМИТЕТ СССРДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ ОПИСАНИЕ ИЗОБРЕТЙ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Карагандинский орКрасного Знамени заводго оборудования им. 50Химико-металлургическиАН Казахской ССР и Брятранспортного машиност(56) 1. Тодоров Р.Псвойства ковкого чулургия", 1974, с. 7 МОДИФИКАТОР КОВКОГО ЧУ- ржащий висмут, о т л и - й с я тем, что, с целью технологичности ввода,эфи действия и экономии висо состав дополнительно ра при следующем соотноонентов, мас.Ъ:80-85 15-25 фикатор по п. 1, о т щ и й с я тем, что в кау-висмутсодержащего вещеьзован сульфид висмута исмутсодержащая руда. ения внос в е на с ком смут ра Моди а ю е се испо еру.047969 Количество модификатора,Степень угарависмута,Иодификатор в металле вводимое 0,0013 67,5 0,004 0,004 Висмут 0,0028 30,0 80 820 5 85 81 15 5 0,004 35,0 0,0026 83 81 17 5 0,0026 0,004 Т аблица 2 К Модификатор Висмут Серый чугун 0,001 0,00 Изобретение относится к литейному производству, в частности, к получению ковкого чугуна.Известно использование висмута в качестве модификатора ковкого чугуна.Высокая отбеливающая способность висмута сочетается с незначительным замедлением как первой, так и второй стадий графитизации, что положительно отличает действие висмута от действия других модификаторов 11.Однако применение висмута в качестве модификатора имеет ряд существенных недостатков.Плохая смешиваемость жидкого чу гуна и висмута вызывает повышенное испарение и угар последнего, достигающий 60-70, и, как следствие загрязнение цеховой атмосферы летучими соединениями висмута. 20Цель изобретения - повышение технологичности ввода, эффективности действия и экономии висмута.Поставленная цель достигается тем, что в модификатор ковкого чу гуна, содержащий висмут, дополнительно введена сера при следующем соотношении компонентов, мас,:Висмут 80-85Сера 30В качестве серу-висмутсодержащего вещества возможно использовать сульфид висмута или серу-висмутсодержащую руду.Применение модификатора указанного состава обусловлено тем, что в нем образуется соединение 81 5,температура плавления которг го составляет 775 С, что эна-.:тльнс выше, чем у висмута 271 С, Тем самым обеспечивается резкое снижение упругости пара висмута, меньшее его испарение к, следовательно, лучшее усвоение, повышение эффективности действия модификатора и упрощается технология ввода модификатора в жидкий чугун.Для проверки эффективно.:и действия модификатора и оце:.ки в .личины его угара в сравнении с чистым висмутом проводят опытное модифицирование ваграночного чугуна сплавами висмута с серой и чистым висмутом. Исходный чугун содержит 2,90-2,98 углерода и 1,45-1,52 кремния,Результаты испытаний приведены в табл. 1 и 2. При использовании предлагаемого модификатора угар висмута уменьшается в 2 раза ( табл. 11, а степень отбела отливок значительно выше, чем при модифицировании чугуна только висмутом (табл, 2).Применение изобретения позволяет уменьшить расход модификатора и затраты на производство ковкого чугуна.Таблица 1 Степень отбела пробы Поверхностный слой " полный отбел. Переходная зона " половинчатый чугун, сердцевина серая0,001 Поверхностный слой - полный отбел. Переходная зона - половинчатый чугун, сердцевина серая.Сквозной отбел с редкими отдель"ными пятнами граФита в центрепробы 80 В 120 5 0,002 Наружный слой - сквозной отбел.Сердцевина - половинчатый чугун.Сквозной отбел с небольшимн пятнами половинчатого чугуна в центре. 0,001 85 В 115 5 0,002 83 В17.5 Поверхностный отбел. ПЕреходнаязона со структурой половинчатогочугуна, сердцевина серая.Сквозной отбел. 0,001 0,002 Заказ 78 б 8/29 Тираж 627 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская иаб д. 4/5
СмотретьЗаявка
2791984, 06.07.1979
КАРАГАНДИНСКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ЗАВОД ОТОПИТЕЛЬНОГО ОБОРУДОВАНИЯ ИМ. 50-ЛЕТИЯ СССР, ХИМИКО-МЕТАЛЛУРГИЧЕСКИЙ ИНСТИТУТ АН КАЗССР, БРЯНСКИЙ ИНСТИТУТ ТРАНСПОРТНОГО МАШИНОСТРОЕНИЯ
ЖУКОВ АНДРЕЙ АЛЕКСАНДРОВИЧ, АБАСКАЛОВ ВЛАДИМИР ДАНИЛОВИЧ, КУЗНЕЦОВ БОРИС ЛЕОНИДОВИЧ, ФРОЛОВ ВАСИЛИЙ ВИКТОРОВИЧ, УШАКОВ МИХАИЛ ТИТОВИЧ, КОГАЙ ТРОФИМ ЕФИМОВИЧ, МАЛЫШЕВ ВИТАЛИЙ ПАВЛОВИЧ, МАХМЕТОВ МАУТ ЖАЛЕЛОВИЧ
МПК / Метки
МПК: C22C 35/00
Метки: ковкого, модификатор, чугуна
Опубликовано: 15.10.1983
Код ссылки
<a href="https://patents.su/3-1047969-modifikator-kovkogo-chuguna.html" target="_blank" rel="follow" title="База патентов СССР">Модификатор ковкого чугуна</a>
Комплексный модификатор ковкого чугуна
Номер патента: 1266870
Опубликовано: 30.10.1986
Авторы: Зуев, Моисеенко, Усятинский, Чураев
МПК: C21C 1/02
Метки: ковкого, комплексный, модификатор, чугуна
...состава имеют следующие механические свойства, которыепредставлены в таблице. Изобретение относится к литейному производству, в частности к модифицированию ковкого чугуна,Цель изобретения - повьппение механических свойств ковкого чугуна и снижение стоимости модификатора.Предлагаемый комплексный модификатор ковкого чугуна содержит висмут Термообработку всех образцов проводили в одной печи.по известной технологии.Как видно иэ таблицы, величинамеханических свойств ковкого чугунас использованием предлагаемого комплексного модификатора (смеси 2, 3,4) превьпнают те же величины.механических свойств чугуна, полученногопосле модифицирования его известнымкомплексным модификатором..Смеси 1 и 5 не обеспечивают получение требуемых...
Способ модифицирования ковкого чугуна висмутом, бором и алюминием
Номер патента: 123542
Опубликовано: 01.01.1959
Авторы: Захаров, Киселев, Куртов, Луковников, Никольский, Петрушкин, Рыжиков, Чичагова
МПК: C22C 33/08
Метки: алюминием, бором, висмутом, ковкого, модифицирования, чугуна
...применение комплексного модификатора, основными составляющими которого явля 1 отся бор, висмут и алюминий, находящиеся в определенных соотношениях и вводимые не раздельно, а совместно. Составляющие комплексного модификатора подаются в измельченном виде в бумажном пакете на струю металла при выдаче его из электропечи в ковш. За время, протекающее с момента ввода модификатора в ковш до заливки чугуна в форму (от 3 - 12 мин.), металл подвергается воздействию модификатора. В результате такого модифицирования резко повышается метастабнльность цемента белого чугуна, увеличивается количество центров графитизации и повышается скорость диффузии углерода в процессе термической обработки чугуна. Это приводит к сокращению времени распада...
Модификатор ковкого чугуна
Номер патента: 505684
Опубликовано: 05.03.1976
Авторы: Аксенов, Васильев, Ефимов, Хамбазаров, Эксанов
МПК: C21C 1/00
Метки: ковкого, модификатор, чугуна
...и алюминий.В отливках размером 100 Х 100(200 мм из чугуна, содержащего 2,65% углерода, 1,2% кремния и модифицированного 0,01% теллура излом получается половинчатым (имеется слабая пятнистость), При добавке в такой чугун 0,01% алюминия половинчатость уменьшается, а при введении 0,03% алюминия излом становится полностью белым. При увеличении присадки алюминия до 0,05% в изломе снова появляются серые пятна - пластинчатый графит. Данный состав обладает рядом существенных недостатков. Для получения белого излома необходимо увеличение содержания теллура, что ведет к большему расходу дорогостоящего теллура и к недоотжигу, или увеличение содержания алюминия до 0,03%, что ухудшает механические свойства чугуна.Цель изобретения - повышение...
Комплексный модификатор для ковкого чугуна
Номер патента: 513081
Опубликовано: 05.05.1976
Авторы: Иванов, Коновалов, Петров, Садреев, Сазонов, Шашков
МПК: C21C 1/00
Метки: ковкого, комплексный, модификатор, чугуна
...при следующем соотношении между компонентами (вес,%) ." 1Алюминий 50" 85Бор 6-8Композиция сернокислогосвинца и двуокиси свинца 7-44Обычно сернокислый свинец и двуокись 20 свинца в композиции взяты в следующем соотношении (вес.%):Сернокислый свинец 25-45Двуокись свинца 55-75При введении антиграфитизатора свинец И и сера, попадая в жидкий металл, полностьювосстанавливаются и сразу усваиваются.Механические свойства и отжигаемостьковкого чугуна, полученного с применением предлагаемого модификатора, лучше, чему чугуна, полученного с применением известного модификатора, причем в структуребелого чугуна не наблюдается выделениясвободного углерода,При введении предлагаемого модификатора увеличиваются сопротивление разрывуи относительное...
Способ модифицирования ковкого чугуна
Номер патента: 487944
Опубликовано: 15.10.1975
Авторы: Аксенов, Васильев, Гершун, Ефимов, Эксанов
МПК: C21C 1/00
Метки: ковкого, модифицирования, чугуна
...Кроме того, приготовление комплексного модификатора происходит вручную.Целью изобретения является экономия дорогостоящего дефицитного висмута и повышение эффективности процесса. Это достигается за счет раздельного введения алюминия и висмута с бором, причем алюминии в виде слика вводят в расплавленный металл, а висмути бор в виде брикетов, изготовленных на автоматических прессах, вводят в разливочный5 ковш,П р и м е р. Расплавленный металл выпускают из плавильного агрегата в барабанныйковш емкостью 1,5 т, в котором производятмодифицирование алюминием в количестве10 0,01 % от веса жидкого металла. Затем металлтранспортируют к формовочным конвейерам,где производят модифицнрование висмутом вколичестве 0,0014% и бором в количеств"0,003% от...
Предыдущий патент: Устройство для обслуживания и ремонта вакуумной камеры
Следующий патент: Устройство для охлаждения проката
Случайный патент: Стимулятор улучшения белковых качеств зерна пшеницы
