Стенд для испытания планетарных редукторов

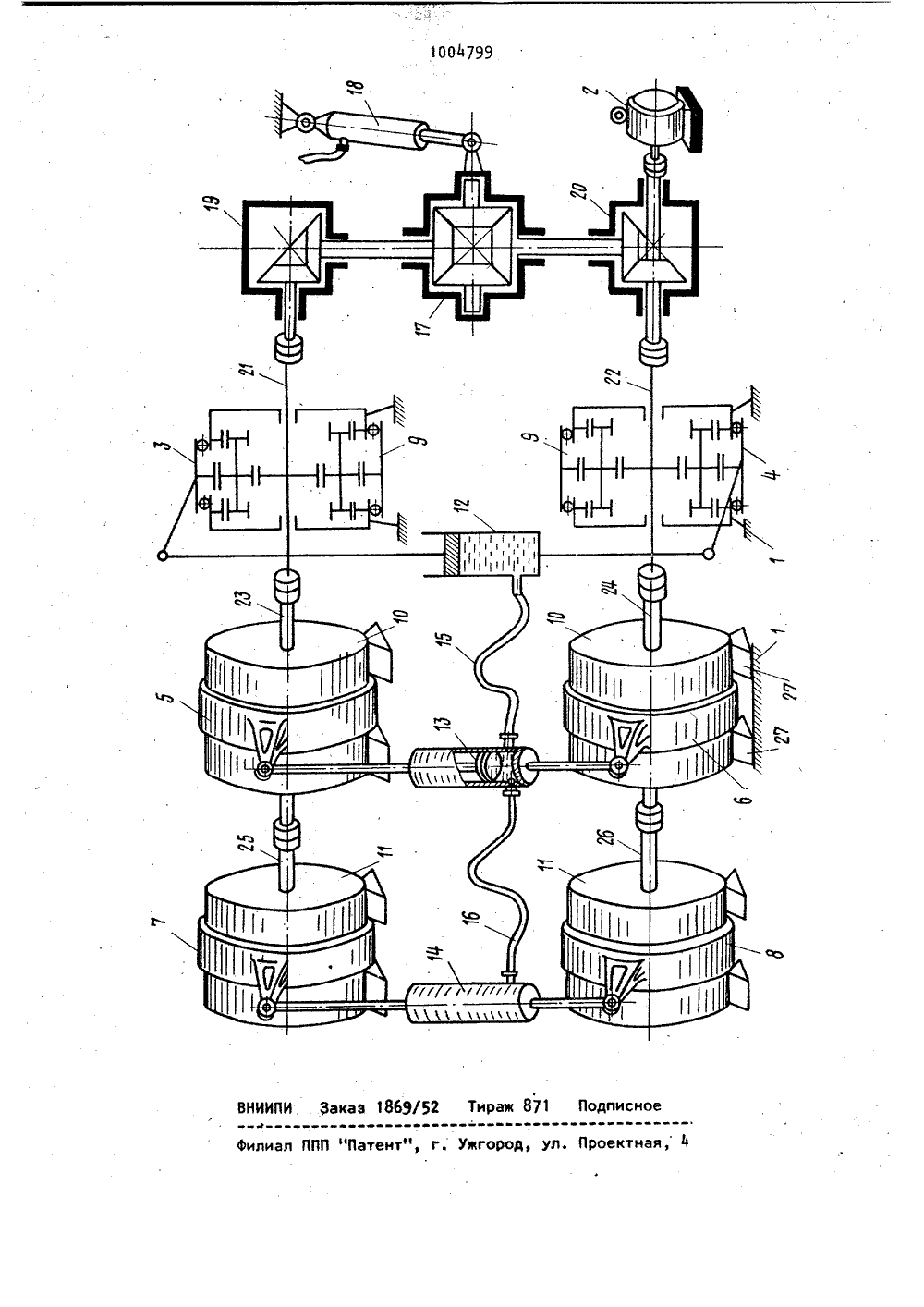

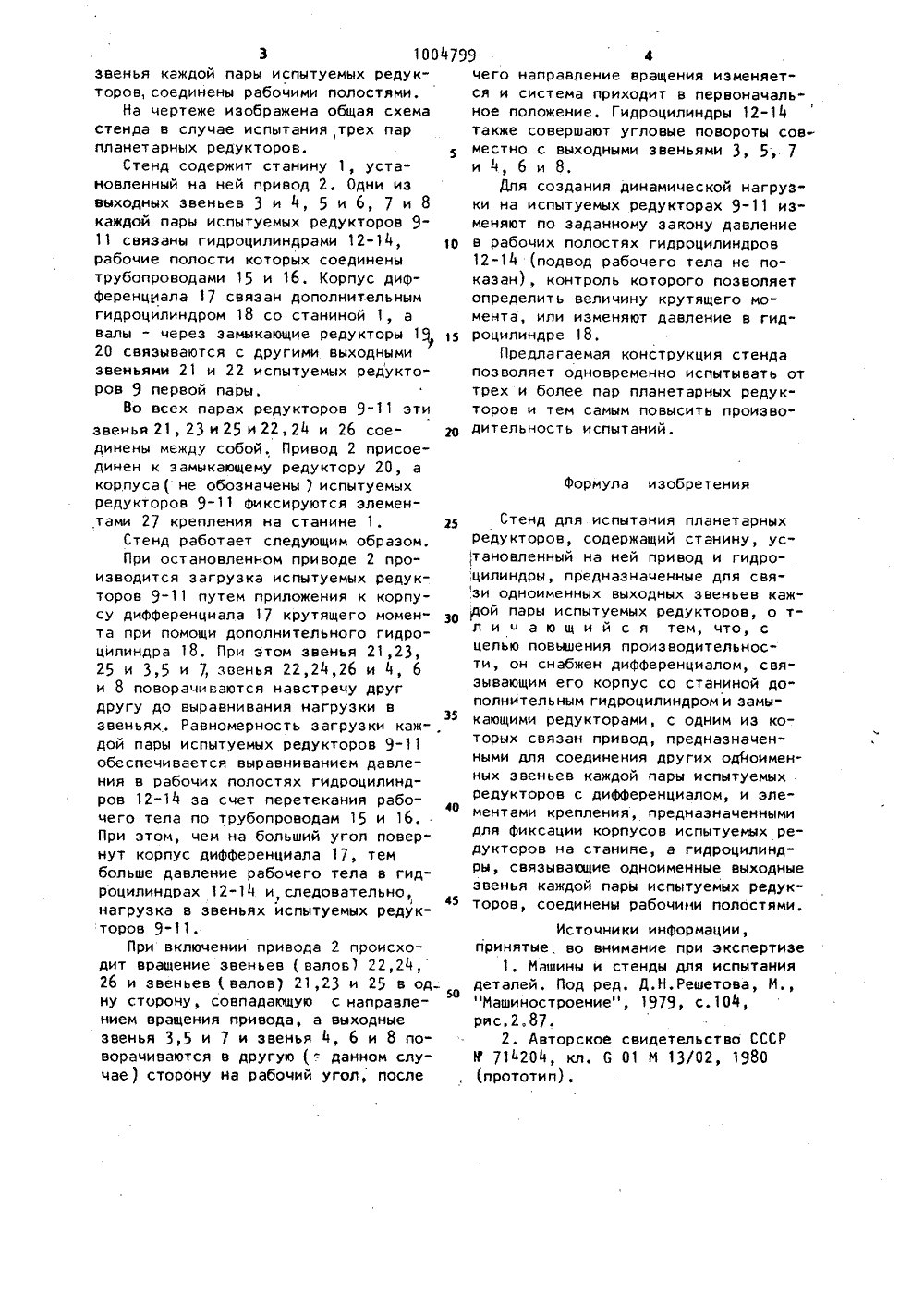

Союз СоветскинСоциалистическихРеспублик ОП ИСАНИЕИЗОБРЕТЕН ИяК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(51)М. Кл. 6 01 И 13/02 с присоелннением заявки Гасударственный квмнтет(23) Приоритет Опубликовано 150383Бюллетень10 пе девам зобретеннй н вткрытнйДата опубликования описания 1 5, 03, 83(5 Й) СТЕНД ДЛЯ ИСПЫТАНИЯ ПЛАНЕТАРНЫХ РЕДУКТОРОВ Изобретение относится к машиностроению, а именно к испытательной технике, и может быть использовано при одновременном испытании нескольких планетарных редукторов по замкнутой силовой схеме.Известен стенд для одновременного испытания четырех редукторов по замкнутой схеме нагружения, содержащий привод и нагружатель, предназначенные для присоединения к одноименным валам попарно связанных другими одноименными валами испытуемых редукторов 1 .Недостаток известного стенда заключается в том, что он позволяет одновременно испытывать ограниченное число редукторов,Наиболее близким к изобретению по технической сущности и достигае о мому положительному эффекту является стенд для испытания планетарных редукторов, содержащий станину, установленный на ней привод и гидроиилиндры, предназначенные для связи одноименных выходных звеньев каждой пары испытуемых редукторов2 3.Недостаток данного стенда заключается в его низкой производительности, так как он позволяет одновременно испытывать только две пары планетарных редукторов. Целью изобретения является повышение производительности.Указанная цель достигается тем, что стенд снабжен дифференциалом, связывающим его корпус со станиной дополнительным гидроцилиндром и замыкающими редукторами, с одним иэ которых связан привод, предназначенным для соединения других одноимен" ных звеньев каждой пары испытуемых редукторов с дифференциалом, и элементами крепления, предназначенными для фиксации корпусов испытуемых редукторов на станине, а гидроцилиндры связывающие одноименные выходные4799 4чего направление вращения изменяется и система приходит в первоначальное положение, Гидроцилиндры 12-14также совершают угловые повороты совместно с выходными звеньями 3, 5,- 7и 4, 6 и 8,Для создания динамической нагрузки на испытуемых редукторах 9-11 изменяют по заданному закону давление 1 в в рабочих полостях гидроцилиндров12-14 (подвод рабочего тела не показан), контроль которого позволяетопределить величину крутящего момента, или изменяют давление в гидроцилиндре 18.Предлагаемая конструкция стендапозволяет одновременно испытывать оттрех и более пар планетарных редукторов и тем самым повысить производительность испытаний. Формула изобретения 3 100 звенья каждой пары испытуемых редукторов, соединены рабочими полостями.На чертеже изображена общая схема стенда в случае испытания, трех пар планетарных редукторов.Стенд содержит станину 1, установленный на ней привод 2. Одни из выходных звеньев 3 и 4, 5 и 6, 7 и 8 каждой пары испытуемых редукторов 9- 11 связаны гидроцилиндрами 12"14, рабочие полости которых соединены трубопроводами 15 и 16, Корпус дифФеренциала 17 связан дополнительным гидроцилиндром 18 со станиной 1, а валы - через замыкающие редукторы 13 20 связываются с другими выходными звеньями 21 и 22 испытуемых редукторов 9 первой пары.Во всех парах редукторов 9-11 эти звенья 21, 23 и 25 и 22, 24 и 26 соединены между собой. Привод 2 присоединен к замыкающему редуктору 20, а корпуса( не обозначены ) испытуемых редукторов 9-11 фиксируются элементами 27 крепления на станине 1.Стенд работает следующим образом.При остановленном приводе 2 производится загрузка испытуемых редукторов 9-11 путем приложения к корпусу диФференциала 17 крутящего момен" та при помощи дополнительного гидро- цилиндра 18. При этом звенья 21,23, 25 и 3,5 и 7, звенья 22,24,26 и 4, 6 и 8 поворачиваются навстречу друг другу до выравнивания нагрузки в звеньях, Равномерность загрузки каж- . дой пары испытуемых редукторов 9-11 обеспечивается выравниванием давления в рабочих полостях гидроцилиндров 12-14 за счет перетекания рабочего тела по трубопроводам 15 и 16. При этом, чем на больший угол повернут корпус дифференциала 17, тем больше давление рабочего тела в гидроцилиндрах 12-14. и,следовательно, нагрузка в звеньях испытуемых редукторов 9-11.При включении привода 2 происходит вращение звеньев ( валов) 22,24, 26 и звеньев ( валов) 21,23 и 25 в од ну сторону, совпадающую с направлением вращения привода, а выходные звенья 35 и 7 и звенья 4, 6 и 8 поворачиваются в другую (-. данном случае ) сторону на рабочий угол, после Стенд для испытания планетарныхредукторов, содержащий станину, установленный на ней привод и гидро;цилиндры, предназначенные для свя,зи одноименных выходных звеньев каждой пары испытуемых редукторов, о тл и ч а ю щ и й с я тем, что, сцелью повышения производительности, он снабжен дифференциалом, связывающим его корпус со станиной дополнительным гидроцилиндром и замыкающими редукторами, с одним из которых связан привод, предназначенными для соединения других одноименных звеньев каждой пары испытуемыхредукторов с дифференциалом, и элефв ментами крепления, предназначеннымидля фиксации корпусов испытуемых редукторов на станине, а гидроцилиндры, связывающие одноименные выходныезвенья каждой пары испытуемых редук торов, соединены рабочими полостями. Источники информации,йринятые. во внимание при экспертизе1. Машины и стенды для испытаниядеталей, Под ред. Д.Н.Решетова, М.,"Машиностроением 1979, с.104ряс.2,87.2, Авторское свидетельство СССРй 714204, кл. С 01 М 13/02 1980
