Установка обслуживания кассет воздухоочистителей систем питания воздухом двигателей гусеничных машин
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 997745
Авторы: Балашов, Голяшов, Недзельский
Текст

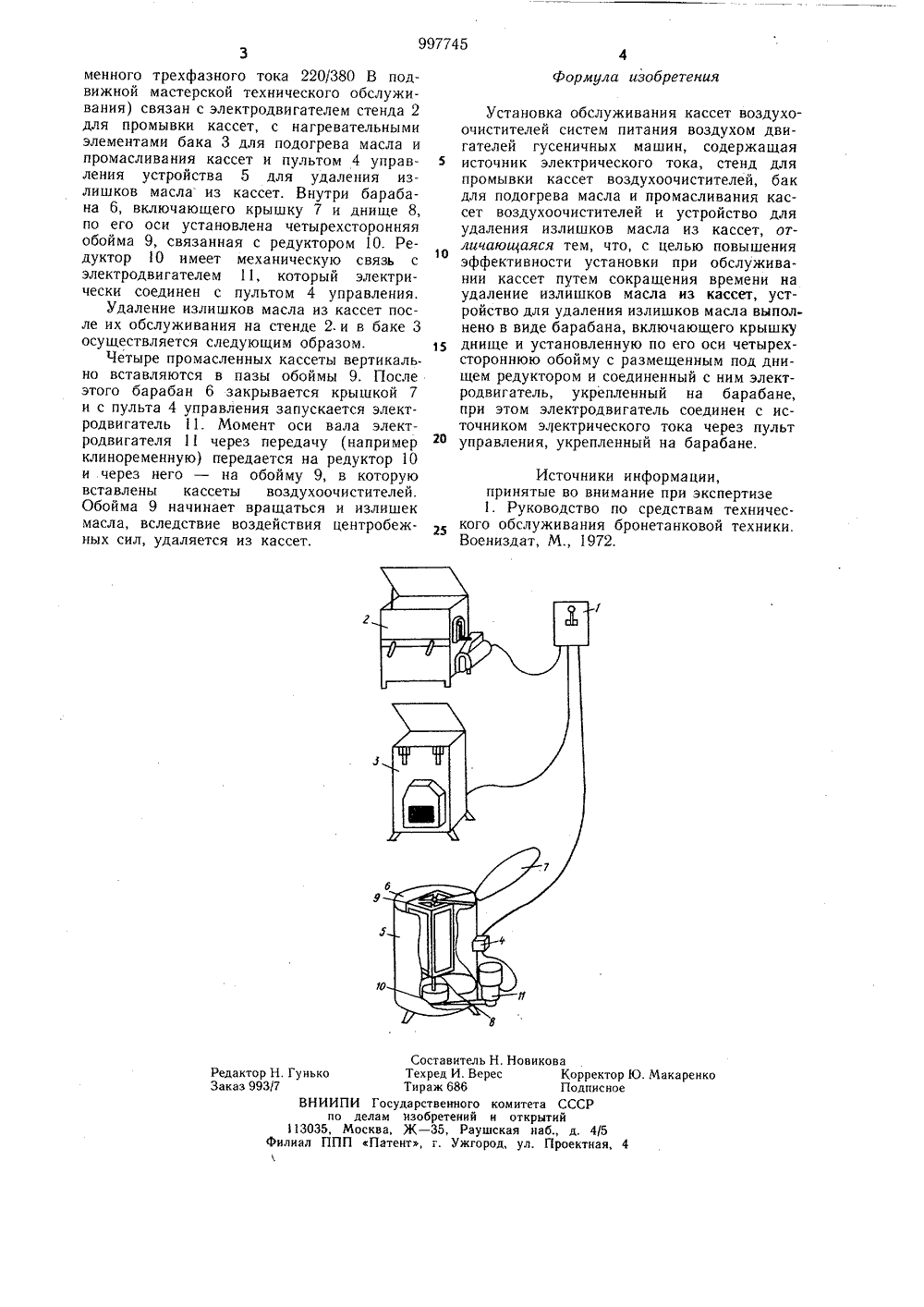

(11)изовеитения Союз СоветскихСоциалистическихРеслублик ВТОРСКОМУ СВИДЕТЕЛЬСТВУОпубликовано. 23.02.83. Бюллетень7 Дата опубликования описания 28.02.83(54) УСТАНОВКА ОБСЛУЖИВАНИЯ КАССЕТ ВОЗДУХООЧИСТИТЕЛЕЙСИСТЕМ ПИТАНИЯ ВОЗДУХОМ ДВИГАТЕЛЕЙ ГУСЕНИЧНЫХ МАШИН Изобретение относится к эксплуатациигусеничных машин, а именно к их техническому обслуживанию, и может быть использовано для всех типов машин, у которых система питания двигателя воздухом содержит воздухоочистители с кассетами, имеющими набивку из металлическойканители.Известна установка обслуживания кас-.сет воздухоочистителей систем питаниявоздухом двигателей гусеничных машин,содержащая источник- электрического тока,стенд для промывки кассет воздухоочистителей, бак для подогрева масла и промасливания кассет воздухоочистителей и устройство для удаления излишков масла изкассет 11). 15Недостатком данного устройства является большая длительность удаления масла,занимающая не менее 0,5 ч при темпера, туре масла 100 С, что существенно снижает эффективность процесса обслуживания,особенно при проведении обслуживания группы машин,Целью изобретения является повышениеэффективности установки при обслуживании кассет воздухоочистителей путем сокращения времени на удаление излишков масла из кассет,Указанная цель достигается тем, что установка обслуживания кассет воздухоочистителя систем питания воздухом двигателей гусеничных машин, содержащая источник электрического тока, стенд для промывки кассет воздухоочистителей, бак для подогрева масла и промасливания кассет воздухоочистителей и устройство для удаления излишков масла из кассет, устройство для удаления излишков масла из кассет выполнено в виде барабана, включающего крышку, днище и установленную по его оси четырехстороннюю обойму, с размещенным под днищем редуктором и соединенный с ним электродвигатель, укрепленный на барабане, при этом электродвигатель соединен с источником электрического тока через пульт управления, укрепленный на барабане,На чертеже представлена установка обслуживания кассет воздухоочистителей, общий вид.Источник 1 электрического тока (стационарная сеть переменного трехфазного тока 220/380 В или силовая установка пере99745 Формула изобретения Составитель Н. НовиковаТехред И, Верес Корректор Ю.МакаренкоТираж 686 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Редактор Н. ГунькоЗаказ 993/7 менного трехфазного тока 220/380 В подвижной мастерской технического обслуживания) связан с электродвигателем стенда 2 для промывки кассет, с нагревательными элементами бака 3 для подогрева масла и промасливания кассет и пультом 4 управ ления устройства 5 для удаления излишков масла из кассет, Внутри барабана 6, включающего крышку 7 и днище 8, по его оси установлена четырехсторонняя обойма 9, связанная с редуктором 10. Редуктор 10 имеет механическую связь с электродвигателем 11, который электрически соединен с пультом 4 управления.Удаление излишков масла из кассет после их обслуживания на стенде 2, и в баке 3 осуществляется следующим образом. 15Четыре промасленных кассеты вертикально вставляются в пазы обоймы 9. После этого барабан 6 закрывается крышкой 7 и с пульта 4 управления запускается электродвигатель 11. Момент оси вала электродвигателя 11 через передачу (например клиноременную) передается на редуктор 10 и через него - на обойму 9, в которую вставлены кассеты воздухоочистителей. Обойма 9 начинает вращаться и излишек масла, вследствие воздействия центробежных сил, удаляется из кассет. Установка обслуживания кассет воздухоочистителей систем питания воздухом двигателей гусеничных машин, содержащая источник электрического тока, стенд для промывки кассет воздухоочистителей, бак для подогрева масла и промасливания кассет воздухоочистителей и устройство для удаления излишков масла из кассет, отличающаяся тем, что, с целью повышения эффективности установки при обслуживании кассет путем сокращения времени на удаление излишков масла из кассет, устройство для удаления излишков масла выполнено в виде барабана, включающего крышку днище и установленную по его оси четырехстороннюю обойму с размещенным под днищем редуктором и соединенный с ним электродвигатель, укрепленный на барабане, при этом электродвигатель соединен с источником электрического тока через пульт управления, укрепленный на барабане,Источники информации,принятые во внимание при экспертизе 1. Руководство по средствам технического обслуживания бронетанковой техники. Воениздат, М., 1972.
СмотретьЗаявка
3338336, 02.09.1981
ВОЙСКОВАЯ ЧАСТЬ 68054
БАЛАШОВ ПЕТР МИХАЙЛОВИЧ, ГОЛЯШОВ ВАЛЕРИЙ АЛЕКСАНДРОВИЧ, НЕДЗЕЛЬСКИЙ СЕРГЕЙ ИВАНОВИЧ
МПК / Метки
МПК: B01D 41/00
Метки: воздухом, воздухоочистителей, гусеничных, двигателей, кассет, машин, обслуживания, питания, систем
Опубликовано: 23.02.1983
