Пульсатор

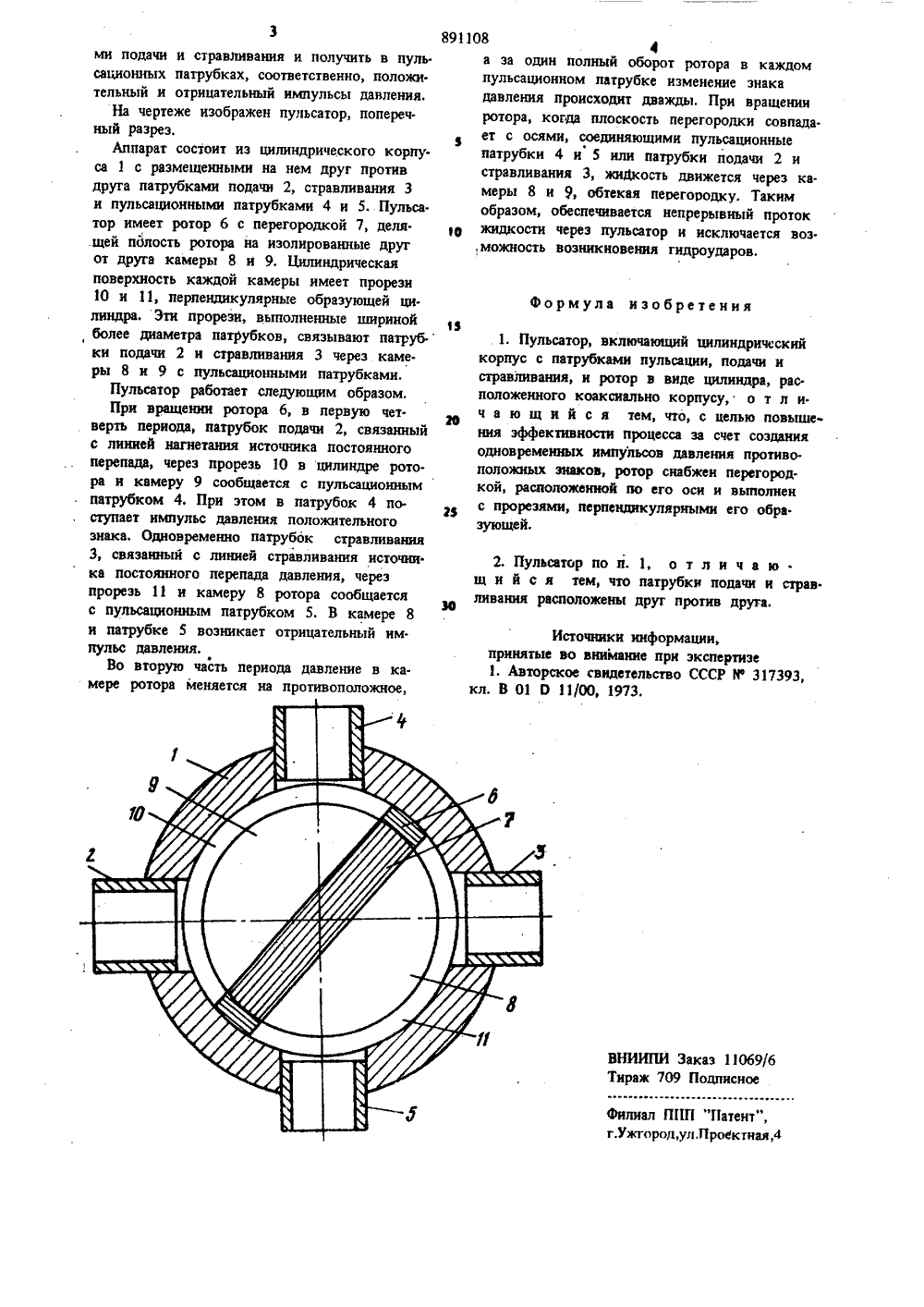

(51) М. Кл. В 01 О 11/00 с присоединением заявки РЙ Гесударстввикый комитет(28) Приоритет СССР ао делам кзабретенкк к аткрыткй(72) Авторы изобретения Казанский химико-технологический институт им. С. М. Кирова(54) ПУЛЬСАТОР Изобретение относится к устройствам для создания пульсации в аппаратах химической технологии и может быть использовано в химической, нефтехимической и других отраслях промышленности для интенсификации5 массообменных процессов.Известен пневматический пульсатор для сообщения пульсирующего движения жидкости в аппаратах химической технологии, содер. жащий ротор, выполненный в виде полого цилиндра с частично перфорированной боковой поверхностью и корпус с патрубками подачи, стравливания и пульсационнымипатрубками (11 .Однако известное устройство не может быть использовано для генерирования в пуль сационных патрубках механизма одновременных импульсов давления противоположных знаков, необходимых для осугцествления двухлолупериодной пульсации, интенсифицирую. щей работу динамически уравновешенных и О.образных экстракторов. Этот пульсатор имеет также высокое гидравлическое сопротивление, обусловленное перфорированной поверхностью ротора, "свободное" сечение отверстий которого уменьшается при его вращении.Цель изобретения - . повышение эффективности процессов за счет создания в пульсационных патрубках одновременных импульсовдавления противоположных знаков, а такжеснижение гидравлического сопротивления механизмаЦель достигается тем, что в известном пульсаторе, включающем цилиндрический кор. пус с патрубками пульсации, подачи и стравливания, ротор, выполненный в виде шарнира, размещенного коаксиально корпусу, снаб.жен перегородкой, расположенной по его оси и выполнен с прорезями, перпендикулярными его образующей.Кроме того, патрубки подачи и стравливания расположены друг против друга на ци. линдрической поверхности корпуса,Такое исполнение механизма позволит ол. новременно связать при вращении рс торапатрубки пульсации через прорези и разделен.ные перегородкой камеры ротора с патрубкаВНИИПИ Заказ 11069/6Тираж 709 Подписное Филиал ППП "Патент", Ужгород,ул.Проектная,4 ми подачи и стравливания и получить в пуль.сациоюых патрубках, соответственно, положительный и отрицательный импульсы давления,На чертеже изображен пульсатор, поперечный разрез.Аппарат состоит из цилиндрического корпуса 1 с размещенными на нем друг противдруга патрубками подачи 2, стравливания 3и пульсационными патрубками 4 и 5. Пульса.тор имеет ротор 6 с перегородкой 7, деля.щей полость ротора на изолированные другот друга камеры 8 и 9. Цилиндрическаяповерхность каждой камеры имеет прорези10 и 11, перпендикулярные образующей ци.линдра. Эти прорези, выполненные ширинойболее диаметра патрубков, связывают патрубки подачи 2 и стравливания 3 через каме.ры 8 и 9 с пульащионными патрубками.Пульсатор работает следующим образом.При вращении ротора 6, в первую чет.. верть периода, патрубок подачи 2, связанныйс линией нагнетания источника постоянногоперепада, через прорезь 10 в цилиндре ротора и камеру 9 сообщается с пульсационнымпатрубком 4. При этом в патрубок 4 поступает импульс давления положительногознака. Одновременно патрубок стравливания3, связанный с линией стравливания источника постоянного перепада давления, черезпрорезь 11 и камеру 8 ротора сообщаетсяс пульсационным патрубком 5. В камере 8и патрубке 5 возникает отрицательный импульс давления,Во вторую часть периода давление в ка.мере ротора меняется иа противоположное,891108а за один полный оборот ротора в каждомпульсационном патрубке изменение знакадавления происходит дважды. При вращенииротора, когда плоскость перегородки совпадает с осями, соединяющими пульсационныепатрубки 4 и 5 или патрубки подачи 2 истравливания 3, жидкость движется через ка.меры 8 и 9, обтекая перегородку, Такимобразом, обеспечивается непрерывный протокжидкости через пульсатор и исключается воэ., можность возникновения гидроударов. Формула изобретения 1. Пульсатор, включающий цилиндрический корпус с патрубками пульсации, подачи и стравливания, и ротор в виде цилиндра, расположенного коаксиально корпусу, о т л и. ч а ю щ и й с я тем, что, с целью повышения эффективности процесса за счет создания одновременных импульсов давления противоположных знаков, ротор снабжен перегород. кой, расположенной по его оси и выполнен с пРоРезями, перпендикулярными его обра. зующей. 2. Пульсатор по п. 1, о т л и ч а ю .щ и й с я тем что патрубки подачи и страв.ливания Расположены друг против друга. Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР йф 317393,кл. В 01 О 11/00, 1973.
