Способ моделирования горячего пластического формоизменения металлов и сплавов

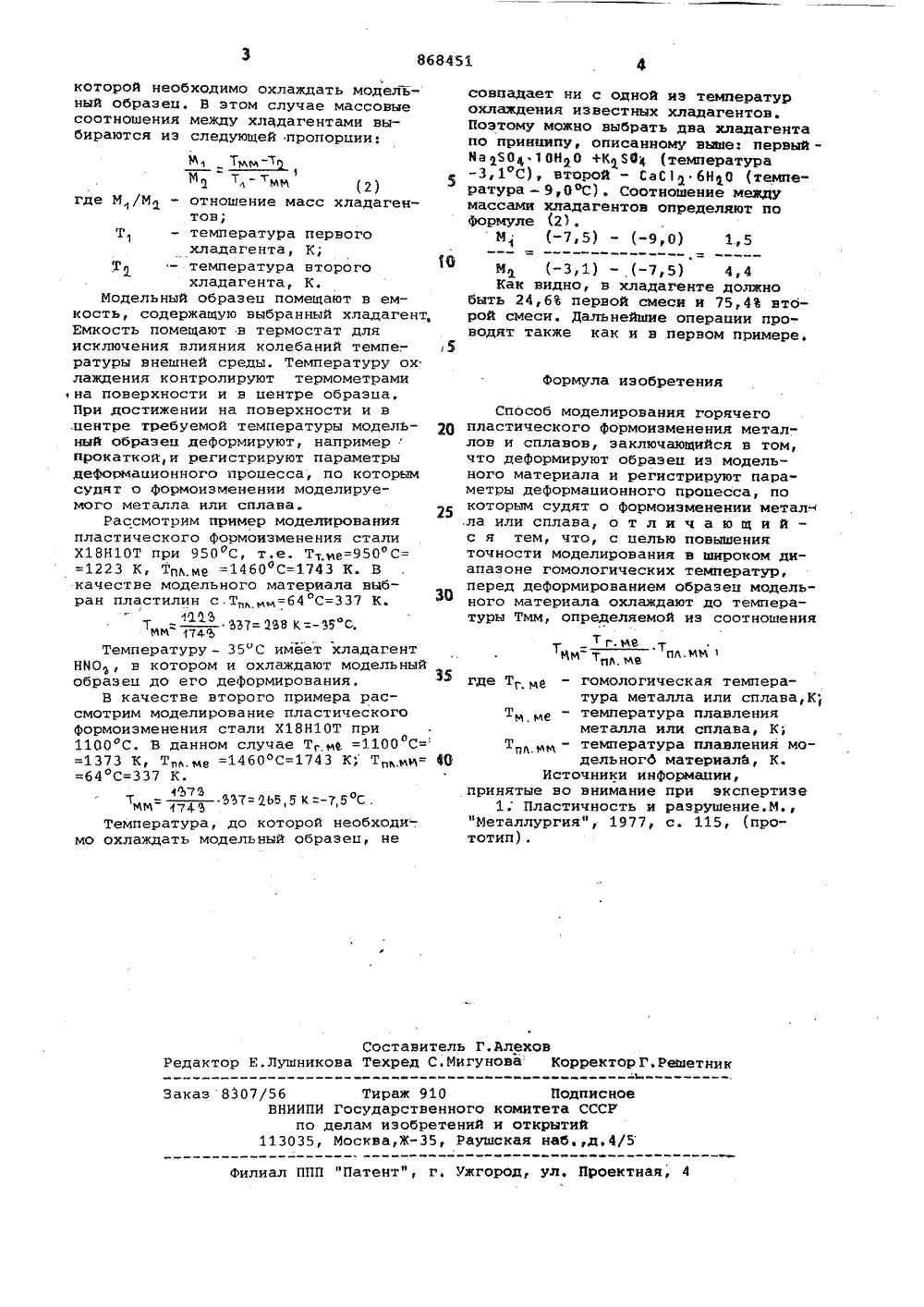

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ЕПЛЬСТВУ Союз Советских Социалистических Республик(51)М. Кл.З 6 01 й 3/28 т с присоединением заявки йоГосударстаеннмй комнтет СССР но ледам нзобретеннй н отармтнй(23) Приоритет Опубликовано З 00981, Бюллетень Ж Зб Дата опубликования описания 300%81)ь .:/Г; "и ,:(72) Авторь 1 изобретения В,В.Лашин, В,К,Воронцов и А.В.Бринэа Иосковский ордена Трудового Красного Зна институт стали и сплавов(54) СПОСОБ МОДЕЛИРОВАНИЯ ГОРЯЧЕГО ПЛАСТИЧЕСКОГО . ФОРИОИЗИЕНЕНИЯ ИЕТАЛЛОВ И СПЛАВОВЙэобретение относится к испытаниямматериалов и может быть использованопри моделировании горячего пластического формоизменения металлов и спла 5вов.Известен способ моделирования горячего пластического формоизмененияметаллов и сплавов, заключающийся втом, что деформируют образец из модельного материала и регистрируют параметры деформационного процесса, покоторым судят о формоизменении металла или сплава Ь 1,Однако данный способ обладаетнизкой точностью при моделировании в 15широком диапазоне температур.Цель изобретения - повышение точности моделирования в широком диапазоне гомологических температур.Для достижения укаэанной цели 20перед деформированием образец модельного материала охлаждают до температуры Тмм, определяемой из соотношеният. ие,Т = -- ,мфф Ъл.ме , (1)где Т - гомологическая темпераг. иетура металла или сплава,К 30- температура плавленияметалла или сплава, К;Т - температура плавлениямодельнсго материала,КСпособ осуществляется следующим образом.Для моделирования формоизменения металла или сплава при заданной гомо- логической температуре ТМЗ образец модельного материала, например пластилина охлаждают до температуры Тки определяемой по указанной формуле.Для охлаждения подбирают соответствующий хладагент так, чтобы его температура совпадала с температурой, до которой необходимо охлаждать модельный образец,Хладагенты типа.,смесей солей иди кислот со льдом предпочтительны, потому что, например, сжиженные газы имеют температуру ниже чем -150 оС, и получить заданную температуру образца, обычно находящуюся в пределах 80 - 10 С, с достаточной точностью практически невозможно. Если же требуемая температура модельного образца не совпадает ни с одной температур хладагента, то выбираются два хладагента, температура охлаждения одного из которых выше, а второго ниже, чем температура, до,Заказ 8307/56 Тираж 910 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва,Ж, Раушская набд,4/5филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 которой необходимо охлаждать модельный образец. В этом случае массовыесоотношения между хладагентами выбираются из следующей пропорции; Й ммЯ 1 т,-тмм (2)5где М/М - отношение масс хладагентов;Т 1 - температура первогохладагента, К;Т 1 - температура второго(Охладагента, К.Модельный образец помещают в емкость, содержащую выбранный хладагент,Емкость помещают в термостат дляисключения влияния колебаний темпе. - 5ратуры внешней среды. Температуру охлаждения контролируют термометрами1 на поверхности и в центре образца,При достижении на поверхности и в.центре требуемой температуры модель- роный образец деформируют, напримерпрокаткой,и регистрируют параметрыдеформаиионного процесса, по которымсудят о Формоизменении моделируемого металла или сплава.25Рассмотрим пример моделированияпластического Формоизменения сталиХ 18 Н 10 Т при 950 дс, т.е. Тт.ее=950 С==1223 К, Тпь е =1460 ОС=1743 К Вкачестве модельного материала выбран пластилин с,Т =64 С=337 К.Т: Ь 37= 28 К:- 55 с,мм= 17 д.ъТемпературу - 35"С имеет хладагентНМО, в котором и охлаждают модельныйобразец до его деформирования.В качестве второго примера рассмотрим моделирование пластическогоформоизменения стали Х 18 Н 10 Т при1100 С. В данном случае Тме =1100 С==64 С=337 К.Тмм ЗЪ 7= 168, 5 К =-7,5 С .Температура, до которой необходи-,мо охлаждать модельный образец, не совпадает ни с одной из температурохлаждения известных хладагентов,Поэтому можно выбрать два хладагентапо приниипу, описанному выае: первыййа 15041 ОН ъ О +К 1564 (температура-3, 1 С), второй - СаС 6 НО (темпе"ратура - 9,0 ОС). Соотношение междумассами хладагентов определяют поФормуле (2),И 1 (-7, 5) - (-9, О) 1.,5И (-3,1) - (-7,5) 4,4Как видно, в хладагенте должнобыть 24,6% первой смеси и 75,4 второй смеси. дальнейшие операции проводят также как и в первом примере. Способ моделирования горячего пластического формоиэменения металлов и сплавов, заключающийся в том, что деформируют образец иэ модельного материала и регистрируют параметры деформационного процесса, по которым судят о Формоизменении метал- ла или сплава, о т л и ч а ю щ и й - с я тем, что, с целью повышения точности моделирования в широком диапазоне гомологических температур, перед деформированием образец модель" ного материала охлаждают до температуры Тмм, определяемой иэ соотношения где Т ме - гомологическая температура металла или сплава,К;Тм ме - температура плавленияметалла или сплава, К;Тп мм - температура плавления модельног 6 материалб, К.Источники информации,принятые во внимание при экспертизе1; Пластичность и разрушение.М.,
