Датчик градиента магнитного поля

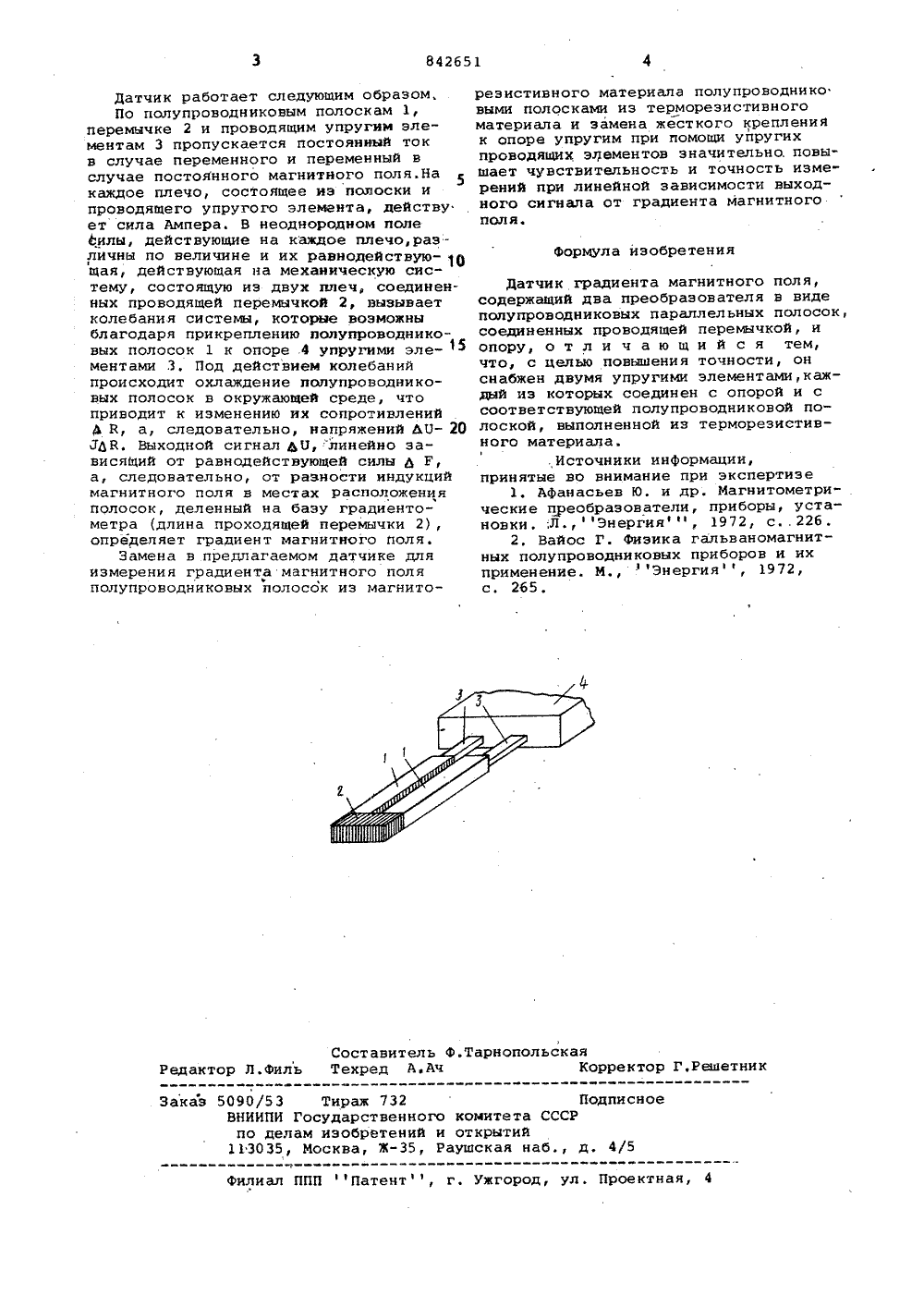

Союз Советских Социалистических Республик(22) Заявлено 24.11.78 (21) 2687641/18-2 К 31 Н 33/ кием заявки М с присо сударствени ССС о делам изо и открта опубликования описания 2) Авторыизобретения А вит ас, С, И . Р адауцан ашов,И.С 1 лг.,,г торско-технологическое - - и с опытным производством и АН Молдавской ССР е констру электрони дной физи(5 ТЧИК ГРАДИЕН ГНИТНОГО ПО поля в местах ихсть значений инда расстоянив.междадиентометра), иличины градиента21.едостаткневысок расположений кций, раздел у полосками инимается за магнитного и ног Раз ная икеаченотных нотение относится к т измерений и предна ения .градиентов маге у г у в ляН ется Цель изобретения - повышение точности измерений.Для достижения указанной цели датчик градиента магнитного поля, содержащий два преобразователя в виде полупроводниковых параллельных полосок,соединенных проводящей переиычкой, и опору, снабжен двумя другими элемента ми, кажцый из которых соецинен с опорой и с соответствующей полупроводниковой полоской,выполненной из термореэистивного материала.На чертеже представлен датчик для измерения градиента магнитного поля, общий вид.Датчик содержит две полупроводниковые параллельные полоски 1 из терморезистивного материала, проводящую перемычку 2, упругие элементы 3, соединяющие полупроводниковые полоски с опорой 4 Специализирован 1) Заявитель бюро твердотельно Института приклИзобре ехн магнитных зн для измер ни лей.5Известны датчики градиента магнитного поля, содержащие два гальваномагнитных преобразователя, разнесенных друг от друга в пространстве на определенное точно измеренное расстояние,Холловские электроды преобразователей включены встречно. Выходной сигнал припомещении датчика в измеряемое магнитное поле пропорционален градиенту ин- . дукции этого поля 1 .Недостаток этого датчика - невысо кая чувствительность и точность измерений.Известен также дачник для измерения градиента магнитного поля, который содержит две полупроводниковые параллель но расположенные полоски, соединенные между собой проводящей перемычкой. Полупроводниковые полоски выполнены из магниторезистивного материала и вместе с проводящей перемычкой эакреплены 25 на керамической подложке. Выходнойсигнал является дифференциальным от двух сигналов, пропорциональных значениям сопротивлений полупроводниковых полосок, зависящих от величины магнит ом данного устройства являая точность измерения.-35, Раушская наб. 3 ТиражИ Государстлам иэобреМосква,илиал ППП Патент, г. Ужгород, ул . Проектна Датчик работает следующим образом,По полупроводниковым полоскам 1, перемычке 2 и проводящим упругим элементам 3 пропускается постоянный ток в случае переменного и переменный в случае постоянного магнитного поля.На каждое плечо, состоящее иэ полоски и проводящего упругого элемента, действу ет сила Ампера. В неоднородном попе Ьилы, действующие на каждое плечо,различны по величине и их равнодействую- р щая, действующая на механическую систему, состоящую из двух плеч, соединенных проводящей перемычкой 2, вызывает колебания системы, которые возможны благодаря прикреплению полупроводниковых полосок 1 к опоре 4 упругими эле-ментами 3. Под действием колебаний происходит охлаждение полупроводниковых полосок в окружающей среде, что приводит к изменению их сопротивлений Д В, а, следовательно, напряжений ЬБ ЮВ. Выходной сигнал д 0, "линейно зависящий от равнодействующей силы д Р, а, следовательно, от разности индукций магнитного поля в местах расположенияЪ полосок, деленный на базу граднентометра (длина проходящей перемычки 2), определяет градиент магнитного поля.Замена в предлагаемом датчике для измерения градиента магнитного поля полупроводниковых полосок из магниторезистивного материала полупроводниковымя полосками из терморезистивногоматериала и замена жесткого крепленияк опоре упругим при помощи упругихпроводящих элементов значительно,повышает чувствительность и точность измерений при линейной зависимости выходного сигнала от градиента магнитногополя. Датчик градиента магнитного поля,содержащий два преобразователя в видеполупроводниковых параллельных полосок,соединенных проводящей перемычкой, иопору, о т л и ч а ю щ и й с я тем,что, с целью повышения точности, онснабжен двумя упругими злементами,каждый иэ которых соединен с опорой и ссоответствующей полупроводниковой полоской, выполненной из терморезистивного материала.1Источники информации,принятые во внимание при экспертизе1. Афанасьев Ю. и др. Магнитометрические преобразователи, приборы, установки.;Л.,Энергияф, 1972, с 226.2, Вайос Г. Физика гальваномагнитных полупроводниковых приборов и ихприменение. М., Энергия, 1972,с. 265.
