Микропрограммное устройство управления

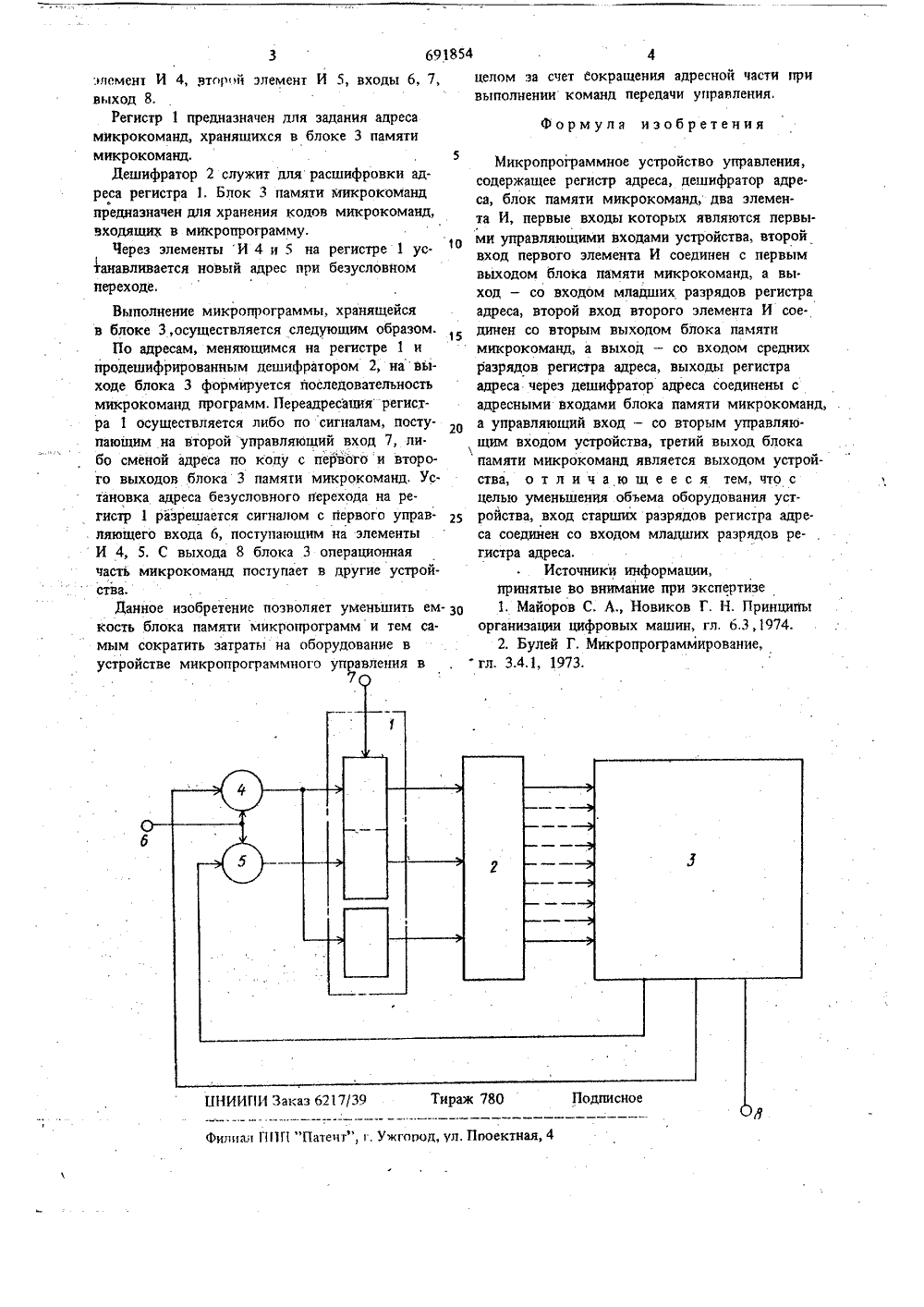

Союз СоветскикСоциалистическихРеслублик ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ щ 691854(51)М. Кл, 6 06 Е 9/14 рисоединением заявки М Говудерствеиный кометет СССР во делам езооретекей к открытей, А. Баклан, К. Н. Греб сударственное Союзно по проектированию с) МИКРОПРОГРАММНОЕ УСТРОЙСТВО ВЛЕНИЯИзобретение относится к области вычислительной техники, в частности к электронным клавишным вычислительным машинам,Известно микропрограммное устройство управления с естественной адресацией, содержащее счетчик адреса, постоянную память микро- команд, дешифратор адреса, в котором для уменьшения емкости постоянной памяти микро- команд используется способ сегментации 11.Недостатком устройства является необходимость введения в миьропрограмму дополнительных микрокоманд для передачи управления между сегментами, что увеличивает оборудование устройства.Наиболее близким к данному изобретению .техническим решением является микропрограммное устройство управления, содержащее регистр адреса, дешифратор адреса, блок памяти микро- команд, два элемента И, первые входы которых являются первым управляющим входом устройства, второй вход первого элемента И соединен с первым выходом блока памяти микрокоманд, а выход - со входом младших разрядбв регистра адреса, второй вход второго":"- о "; ":, у конструкторско-технологическое бюро 1 Ф етных машин и Ють 1 тнве-вввед. - , - , 1элемента И соединен со вторым выходом блока памяти микрокоманд, а выход - со входом средних разрядов регистра адреса, выходы регистра адреса через дешифратор адреса соединены с адресными входами блока памяти микро- команд, а управляющий вход - со вторым уп. равляющим входом устройства, третий выход блока памяти микрокоманд является выходом устройства 2.Недостатком известного микропрограммного устройства управления является избыточность оборудования.Целью изобретения является уменьшение оборудования микропрограммного устройства управления.Поставленная цель достигается тем, что вход старших разрядов регистра адреса соединен со входом младших разрядов регистра адреса.На чертеже приведена блок. схема микро.программного устройства управления,Микропрограммное устройство управления содержит регистр 1 адреса, дешифратор 2 ад. реса, блок 3 памяти микрокоманд, первый691854 элемент И 4, второй элемент И 5, входы 6, 7,выход 8.Регистр 1 предназначен для задания адресамикрокоманд, хранящихся в блоке 3 памятимикрокоманд. 5Дешифратор 2 служит для расшифровки адреса регистра 1, Блок 3 памяти микрокомандопредназначен для хранения кодов микрокоманд,входящих в микропрограмму,Через элементы И 4 и 5 на регистре 1 усТанавливается новый адрес при безусловномпереходе,Выполнение микропрограммы, хранящейся в блоке З,осуществляется следующим образом.По адресам, меняющимся на регистре 1 и продешифрированным дешифратором 2, на выходе блока 3 формируется последовательность микрокоманд программ, Переадресация регистра 1 осуществляется либо по сигналам, поступающим на второй управляющий вход 7, либо сменой адреса по коцу с первого и второго выходов блока 3 памяти микрокоманд. Установка адреса безусловного перехода на регистр 1 разрешается сигналом с первого управляющего входа 6, поступающим на элементы И 4, 5, С выхода 8 блока 3 операционная часть микрокоманд поступает в другие устрой" ства.Данное изобретение позволяет уменьшить ем кость блока памяти микропрограмм и тем самым сократить затраты на оборудование в устройстве микропрограммного управления в7 4целом за счет сокращения адресной части привыполнении команд передачи управления,Формула изобретения Микропрограммное устройство управления,содержащее регистр адреса, дешифратор адреса, блок памяти микрокоманд, два элемента И, первые входы которых являются первыми управляющими входами устройства, второйвход первого элемента И соединен с первымвыходом блока памяти микрокоманд, а вы.ход - со входом младших разрядов регистраадреса, второй вход второго элемента И соединен со вторым выходом блока памятимикрокоманд, а выход - со входом среднихразрядов регистра адреса, выходы регистраадреса через дешифратор адреса соединены садресными входами блока памяти микрокоманд,а управляющий вход - со вторым управляющим входом устройства, третий выход блокапамяти микрокоманд является выходом устройства, отличающееся тем,чтосцелью уменьшения объема оборудования уст.ройства, вход старших разрядов регистра адреса соединен со входом младших разрядов регистра адреса,Источники информации,принятые во внимание при экспертизе1. Майоров С. А., Новиков Г. Н, Принципыорганизации цифровых машин, гл, 63,1974.2, Булей Г, Микропрограммирование,гл. 3.4.1, 1973.
