Абонентский ввод системы теплоснабжения здания

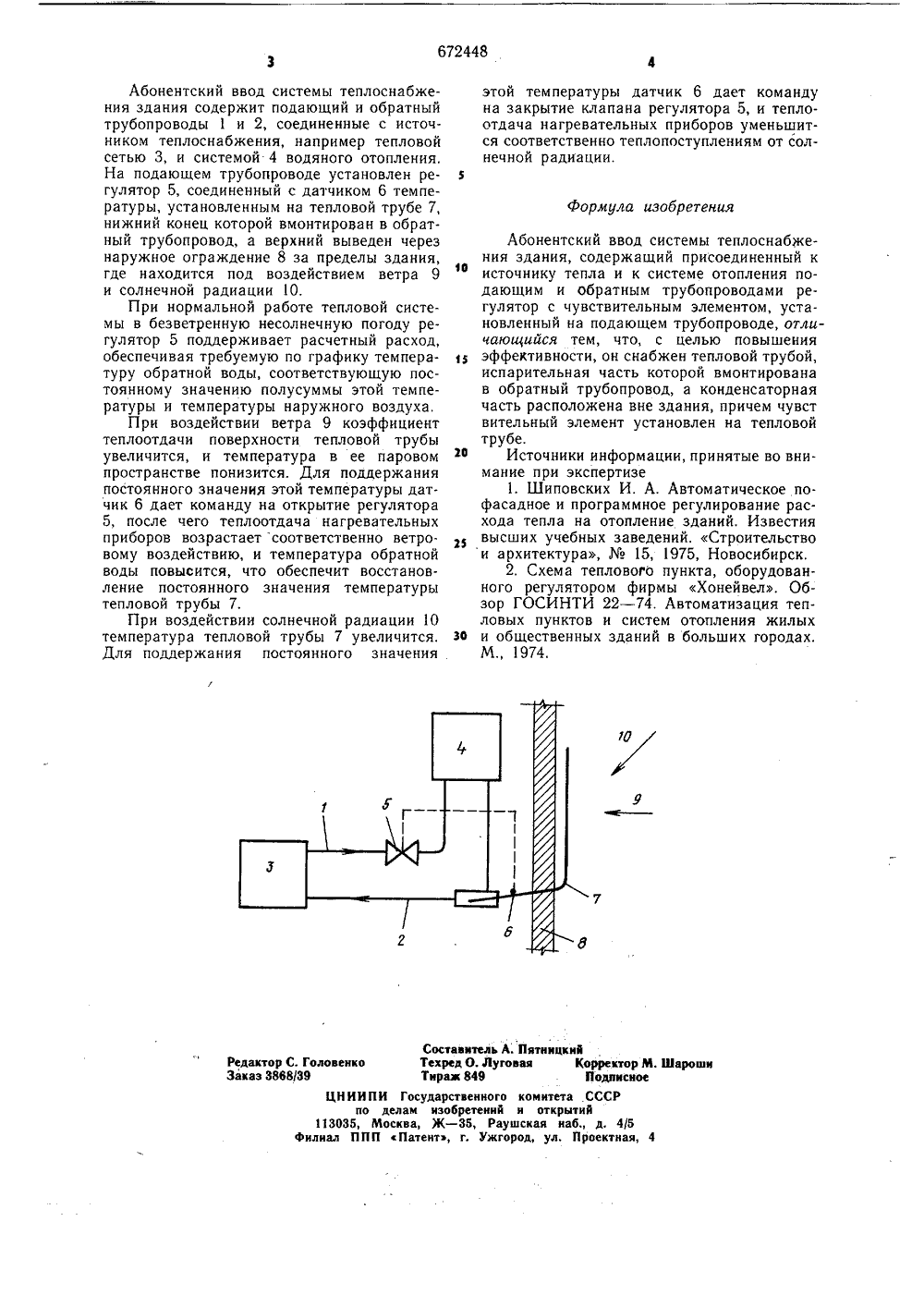

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистичесаа Республик) 2366176/29 осударстеенный комитет СССР пп делам изобретений н открытий) УДК 697.3 (088.8) ата опубликования описания 2) Авторы изобретеии Ф. Гершкович, С. С. Даниленко, Н, Д. Нагорный и А. Р, фе опальный научно-исследовательский и проектный институ типового и экспериментального проектирования жилых и общественных зданий) АБОНЕНТСКИЙ ВВ ИСТЕМЫ ТЕПЛОСНАБЖЕНАНИЯ 2 и предстемах ые сис- фасадся тем, что лоснабжения ненный к исления подаюми регулятор становленный абжен теплоасть которой убопровод, а жена вне здамент установ Определенным сотей трубы, контактирлаждаюшей средой,ратуру внутри трубы,ператур обратной воха. Расчетное значентается практическиотопительного сезонаНа чертеже показго ввода. отношением поверхносуюших с греющей и охможно обеспечить темпе равную полусумме темды и наружного воздуие этой полусуммы оспостоянным в течение ана схема абонентскоИзобретение относится к отопительной технике и технике теплоснабженияназначено для использования в ситеплофикации, питающих отопительнтемы, имеющие преимущественно поную ориентацию.Известны абонентские вводы, оборудованные регуляторами температуры, которые осуществляют регулирование по температуре воздуха в контрольных помещениях 11.Такое регулирование недостаточно эфек тивно, так как тепловая нагрузка этих помещений может носить случайный характер.Наиболее близким техническим решением к изобретению является абонентский ввод системы теплоснабжения здания, содержащий присоединенный к источнику тепла и к системе отопления подающим и обратным трубопроводами регулятор с чувствительным элементом, установленный на подающем трубопроводе 2.Этот ввод имеет сложные электронные 20 регулирующие приборы с программным управлением, что исключает возможность его использования в массовом строительстве. Цель изобретения - повышение, эффективности.Указанная цель достигаетабонентский ввод системы тепздания, содержащий присоедиточнику тепла и к системе отопщим и обратным трубопроводас чувствительным элементом, уна подающем трубопроводе, снвой трубой, испарительная чвмонтирована в обратный трконденсаторная часть располония, причем чувствительный элелен на тепловой трубе.. Пятнинкнйвая Корректор МПодписноекомитета СССРи открытийшская наб д. 4/5род ул. Проектная Составитель А о Техред О. Луго Тираж 849 ЦИ ИИ ПИ Государственного по делам изобретений 113035, Москва, Ж - 35, Рау илиал ППП Патент, г. УжгоРедактор С. ГоловенкЗаказ 3868/39 ароши Абонентский ввод системы теплоснабжения здания содержит подающий и обратный трубопроводы 1 и 2, соединенные с источником теплоснабжения, например тепловой сетью 3, и системой 4 водяного отопления, На подающем трубопроводе установлен регулятор 5, соединенный с датчиком б температуры, установленным на тепловой трубе 7, нижний конец которой вмонтирован в обратный трубопровод, а верхний выведен через наружное ограждение 8 за пределы здания, где находится под воздействием ветра 9 и солнечной радиации 10.При нормальной работе тепловой системы в безветренную несолнечную погоду регулятор 5 поддерживает расчетный расход, обеспечивая требуемую по графику температуру обратной воды, соответствующую постоянному значению полусуммы этой температуры и температуры наружного воздуха,При воздействии ветра 9 коэффициент теплоотдачи поверхности тепловой трубы увеличится, и температура в ее паровом пространстве понизится. Для поддержания постоянного значения этой температуры датчик б дает команду на открытие регулятора 5, после чего теплоотдача нагревательных приборов возрастает соответственно ветровому воздействию, и температура обратной воды повысится, что обеспечит восстановление постоянного значения температуры тепловой трубы 7,При воздействии солнечной радиации 10 температура тепловой трубы 7 увеличится. Для поддержания постоянного значения этой температуры датчик 6 дает команду на закрытие клапана регулятора 5, и тепло- отдача нагревательных приборов уменьшится соответственно теплопоступлениям от солнечной радиации.5 Абонентский ввод системы теплоснаб 1 кения здания, содержащий присоединенный кисточнику тепла и к системе отопления подающим и обратным трубопроводами регулятор с чувствительным элементом, установленный на подающем трубопроводе, отличающийся тем, что, с целью повышенияэффективности, он снабжен тепловой трубой,испарительная часть которой вмонтированав обратный трубопровод, а конденсаторнаячасть расположена вне здания, причем чувствительный элемент установлен на тепловойтрубе.6 Источники информации, принятые во внимание при экспертизе1. Шиповских И. А. Автоматическое пофасадное и программное регулирование расхода тепла на отопление зданий, Известиявысших учебных заведений. Строительствои архитектура,15, 1975, Новосибирск,2, Схема теплового пункта, оборудованного регулятором фирмы Хонейвел. Обзор ГОСИНТИ 22 - 74. Автоматизация тепловых пунктов и систем отопления жилыхзй и общественных зданий в больших городах,М., 1974,
