Счетный триггер

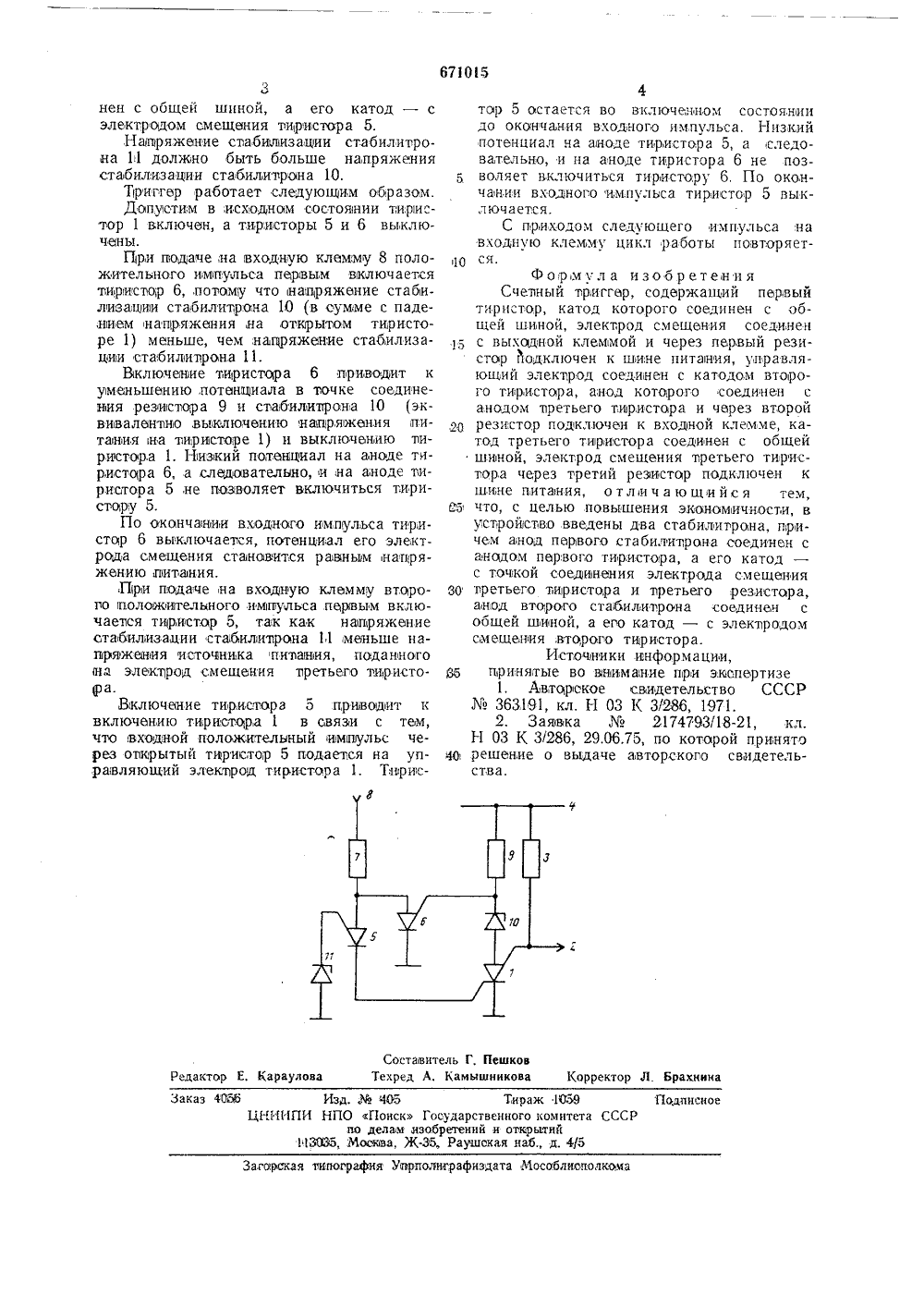

Союз Советских Социалистических Республик(21) 2596592 18-2 2) Заявл 3.7 явки У с присоеди ниех Государствеиныи камнте СССР ло делам изобретенийБюллетень Хе 24 публиковано 80,06.79. н вткрытн Дата опублцк исанця 30.06.7 ця 72) Авт,ор изобретения(71) итель 4) СЧЕТНЫЙ ТРИГГЕ Изобретение относится к импульсной технике и может быть использовано в устройствах счета и деления частоты следования импульсов.Известен счетный приггер, содержащий тиристоры, транзистор и резисторы 11. Недостаток изввспного устройства - наличие делителя, потребляющего энергию от источников питания независимо от состояния триггера,Известен также счепный приггер, содержащий тиристоры, резисторы, шину питания, входную и выходную клеммы (2.Недостатком его является повышение потребления энергии от источника питания резистианым делителем,независимо от состояния трипгвра,Цель изобретения - повышение экономичности приггвра.Для достижения поставленной цели в счетный триггер, содержащий первый тиристор, катод которого соединен с обшей шиной, электрод смещения соединен с выходной клеммой и через первый резистор подключен к шине питаяия, управляющий электрод соединен с катодом второго тиристора, анод которого соединен с анодом третьего тиристора и через второй резистор подключен к входной клемме, катод третьего тиристора соединен с общей шинои, элект 1 род смеШения третьего тирцстора через третий резистор подключен к шине питания, введены два стабцлцтрона, Анод первого стабилитрона соединен с 5 анодом перьвого тиристора, а его катод -с точкой соединвния электрода омегцения третьего тиристора и третьего резистсра, анорд второго стабилцтрона соединенобщей шинной, а его катод - с электродом 10 смещения, второго тиристора.На чертеже представлена прцнццпцальная схема триггера,Счетный тр 1 иггер содержит тиристор 1,катод которого соединен с общей шцной, 1,; электрод смешения соединен с выходнойклеммой 2 и через резистор 3 подключен к шине 4 питания, упфавляюшцй электрод совдинен с катодом тиристора 5, анод которого ооединен с анодом пиристора 6 и 2 О через резистор 7 подключен к входнойклемме 8, Катод тиристора 6 соединен с общей щиной, электрод смешения тцрцстора 6 через резистор 9 подключен к шине 4 питания. Кроме того, в счетный гзцггвр введены два стабилитрона. Анод стаб 1 илитрона 10 соединен с анодом тирцстора 1, а его катод - с точкой соединения элвкпрода смещения тирцстора 6 резцстозо ра 9, Анод второго стабилиэрона 11 соеди(орректор Л. Брахнин Редакто аулова ФОоб Изд. РЬ ЦНИИПИ НПО П 113335, МЧОБ оиск Госу елам вэоброснова, ЖПодписи Тираж ИЬ 9ного комитета ССоткрытийя иаб., д. 4/5 дарстве етений и аушока Загорская типография Уорполиграфизда соблисполк нен с общей шиной, а его катод - с электродом смещения тиристора 5.Напряжение стабилизации стабилитрона 11 долино быть больше напряжения стабилизации стабилипрона 10.Триггер работает следующим образом.Допустим в,исходном состоянии тиристор 1 включен, а тиристоры 5 и 6 выключены.При таодаче,на входную клемму 8 положительного импульса перовым выключается пириспор бпотому что напряжение стабилизации стабилитрона 10 1 в сумме с паде,нием напряжения на открытом тиристоре 1) меньше, чем,напряжение стабилизациии стабили прона 11.Включение тиристора 6 приводит к уменьшению,потенциала в точке соединения резистора 9 и стабилипрона 10 1 эквивален"пио выключению напряжения питания на тирвсторе 1) и выключению пиристора 1. Низкий потенциал на аноде тиристора 6, а следавателыно, и на аноде пиристора 5,не позволяет включиться тири- стор,у 5.По окончании входного импульса тиристор 6 вьаключается, потенциал его электрода смещения становится равным напряжению нитания.При подадиче на входную клемму втОро- по положнтелыного имлудьса,первым включается тцристор 5, так как нап 1 ряжение стабилизации стабилипрона 11 меньше навряжения источника пивания, поданного на электрод смешения третьего тиристора.Включение тиристора 5 приво 1 дит к включению тиристора 1 в связи с тем, что входной положителыный имнульс через опкрытый тщристор 5 подается на управляющий электрод тиристора 1. Тирис 4тор 5 остается во включенном состоянии до окончания входного импульса. Низкий потенциал ча аноде тиристора 5, а следовательно, и на аноде тиристора 6 не позволяет включиться тиристору 6. По окончании входного импульса тиристор 5 выключаетсяя.С приходом следующего импульса навходную клемму цикл работы повторяет- )1(1 с Я. Формула изобретенияСчетный триггер, содержащий первыйтиристор, катод которого соединен с обшей шинной, электрод смещения соединенс выходной клеммой и через первый резистор йодключеи к шине питания, унравляюший электрод соединен с катодом второго тиристора, анод которого соединен санодом третьего тнристара и через второйрезистор подключен к входной клемме, катод третьего твристора соединен с общейшиной, электрод смещения третьего ткристора через третий резистор подключен кшине питания 1 о т л и ч а ю щ и Й с я тем,аз что, с целью повышения экономичности, ву 1 стройство введены два стабилитрона, вричем анод первого стаби,типрона соединен санодом первого ти 1 ристора, а его катод -с точкой соедннеиия электрода смешенияЗО третьего тиристора и претьего,резистора,анод втОрого стабилитрона соединен собщей шиной, а епо катод - с электродомсмеще,ния второго тюристора.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР363191, кл. Н 03 К 3/286, 1971.2. Заявка2174793/18-21, кл.Н 03 К 3/286, 29.06.75, по которой принято4 О, решение о выдаче а 1 вторского свидетельства.
