Резервированный генератор импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

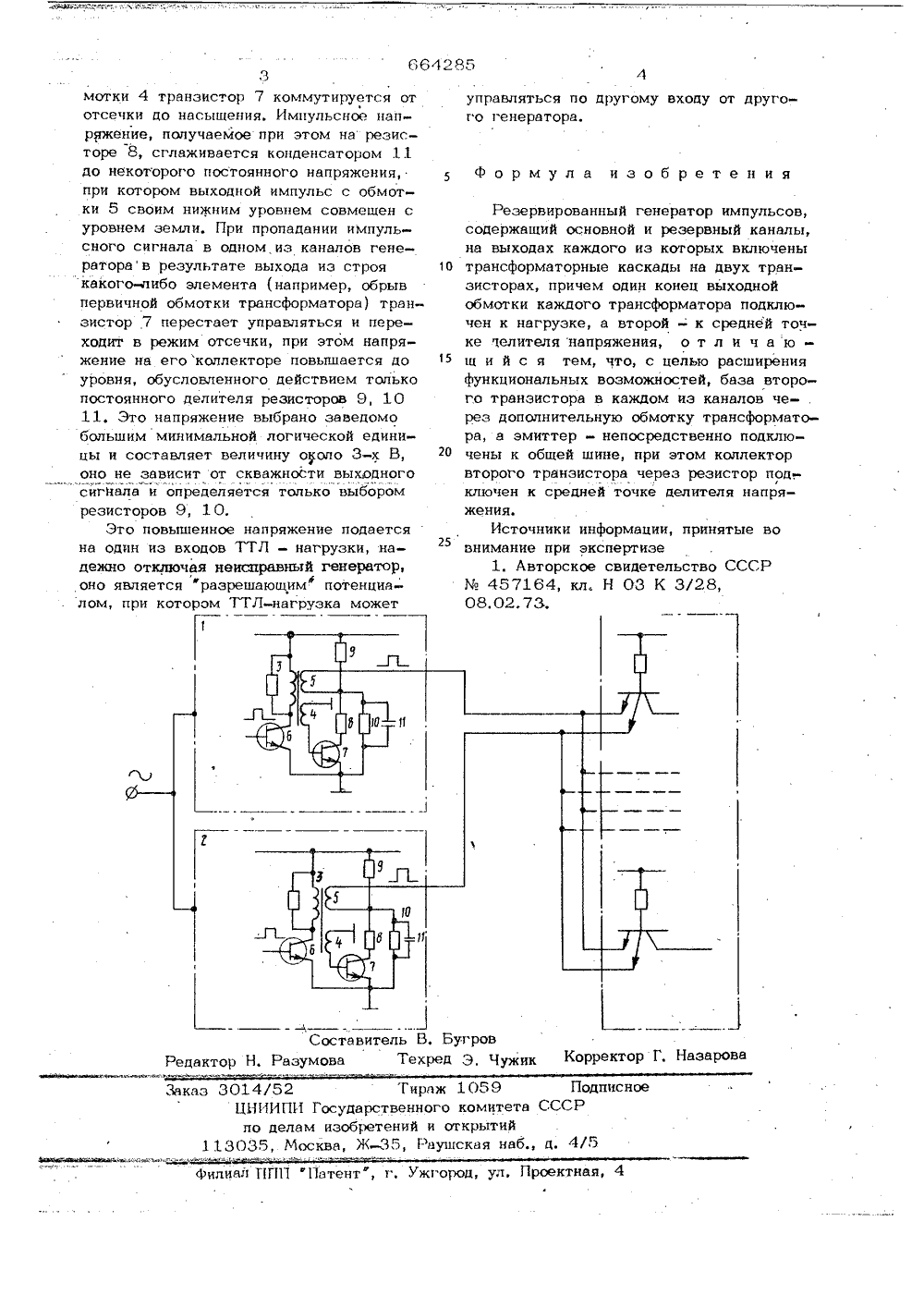

Изобретение относйтся к вычислительной технике и может быть использовано в автоматике, измерительной и импульсной технике, предназначено, в частности для использования в качестве генератора тактовых импульсов повышенной надежности для тактирования (синхронизации) различных цифровых логических устройств, построенных,на интегральных ТТЛм:хемах.Известны резервированные генераторы импульсов, содержащие основной и резервный каналы, трансформаторные каскады, нагрузку, делитель напряження5 11.Эти устройства не предназначены для работы на нагрузку, представляющую собой входы интегральных ТТЛ-схем.Цель изобретения - расширение функциональных возможностей устройства.для достижения этого в резервированном генераторе импульсов, содержащем основной и резервный каналы, на выходах каждого иэ которых включены трансформаторные каскады на двух транзисторах, причем один конец выходнойобмотки каждого трансформатора подключен к нагрузке, а второй - к среднейточке делителя напряжения, база второго транзистора в каждом из каналов через дополнительную обмотку трансформатора, а эмиттер - непосредственно подключены к общей шине, при этом коллектор второго транзистора через резисторподключен к средней точке делителя напряжения,На чертеже представлена" прннципиальная схема устройства.Устройство содержит основной 1 ирезервный 2 каналы, трансформатор 3на выходе каждого каскада с дополнительной обмоткой 4, выходной обмоткой 5,транзисторы 6 и 7, резисторы 8-10,конденсатор 11, .Устройство работает следующим образом.В нормальном рабочем достоянии прн отсутствии отказа импульсами с об664285 Составителмова ь В, Бугроведактор Н, Разу Техред Э, ЧухикЪ щ рректор Г, Назаров Гираж енного 14/52НИИПИ Госпо делам и35, Москв КЯ дарс обре тений и35, Рау 113 Ужгород, ул, Проектная, 4 лиал ППП Пате 3мотки 4 транзистор 7 коммутируется от отсечки до насыщения. Импульсное напряжение, получаемое при этом на резисторе 8, сглаживается конденсатором 11 до некоторого постоянного напряжения, при котором выходной импульс с обмотки 5 своим нижним уровнем совмещен с уровнем земли. При пропадании импульсного сигнала в одном из каналов генераторав результате выхода иэ строя какого либо элемента (например, обрыв первичной обмотки трансформатора) транзистор 7 перестает управляться и переходит в режим отсечки, при этом напряжение на его коллекторе повышается до уровня, обусловленного действием только постоянного делителя резисторов 9, 10 11. Это напряжение выбрано заведомо большим минимальной логической единицы и составляет величину около 3-х В, оно не зависит от скважности выходного сигнала и определяется только выбором резисторов 9, 1 О,Это повышенное напряжение подается на один из входов ТТЛ - нагрузки, надежно отключая неисправный генератор, оно является фразрешающим потенциалом, при котором ТТЛ-нагрузка может управляться по другому входу от другогоо генератора. ф о р м у л а изобретения Резервированный генератор импульсов,содержащий основной и резервный каналы,на выходах каждого из которых включены10 трансформаторные каскады на двух транзисторах, причем один конец выходнойобмотки каждого трансформатора подключен к нагрузке, а второй - к средней точке челителя напряжения, о т л и ч а ю 15 щ и й с я тем, что, с целью расширенияфункциональных возможностей, база второго транзистора в каждом иэ каналов через дополнительную обмотку трансформатора, а эмиттер - непосредственно подключены к общей шине, при этом коллекторвторого транзистора через резистор под-,ключен к средней точке делителя напряжения.Источники информации, принятые вовнимание при экспертизе1. Авторское свидетельство СССР457164, кл. Н 03 К 3/28,08. 02, 73. 1059 Подписноекомитета СССРоткрытийская наб, д 4/5
СмотретьЗаявка
2588070, 09.03.1978
ПРЕДПРИЯТИЕ ПЯ А-7866
МЯСНИКОВ АНАТОЛИЙ ФЕДОРОВИЧ, КИСЕЛЕВ ОЛЕГ СЕРГЕЕВИЧ
МПК / Метки
МПК: H03K 5/08
Метки: генератор, импульсов, резервированный
Опубликовано: 25.05.1979
Код ссылки
<a href="https://patents.su/2-664285-rezervirovannyjj-generator-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Резервированный генератор импульсов</a>
