Формирователь импульсов приема цифровой информации

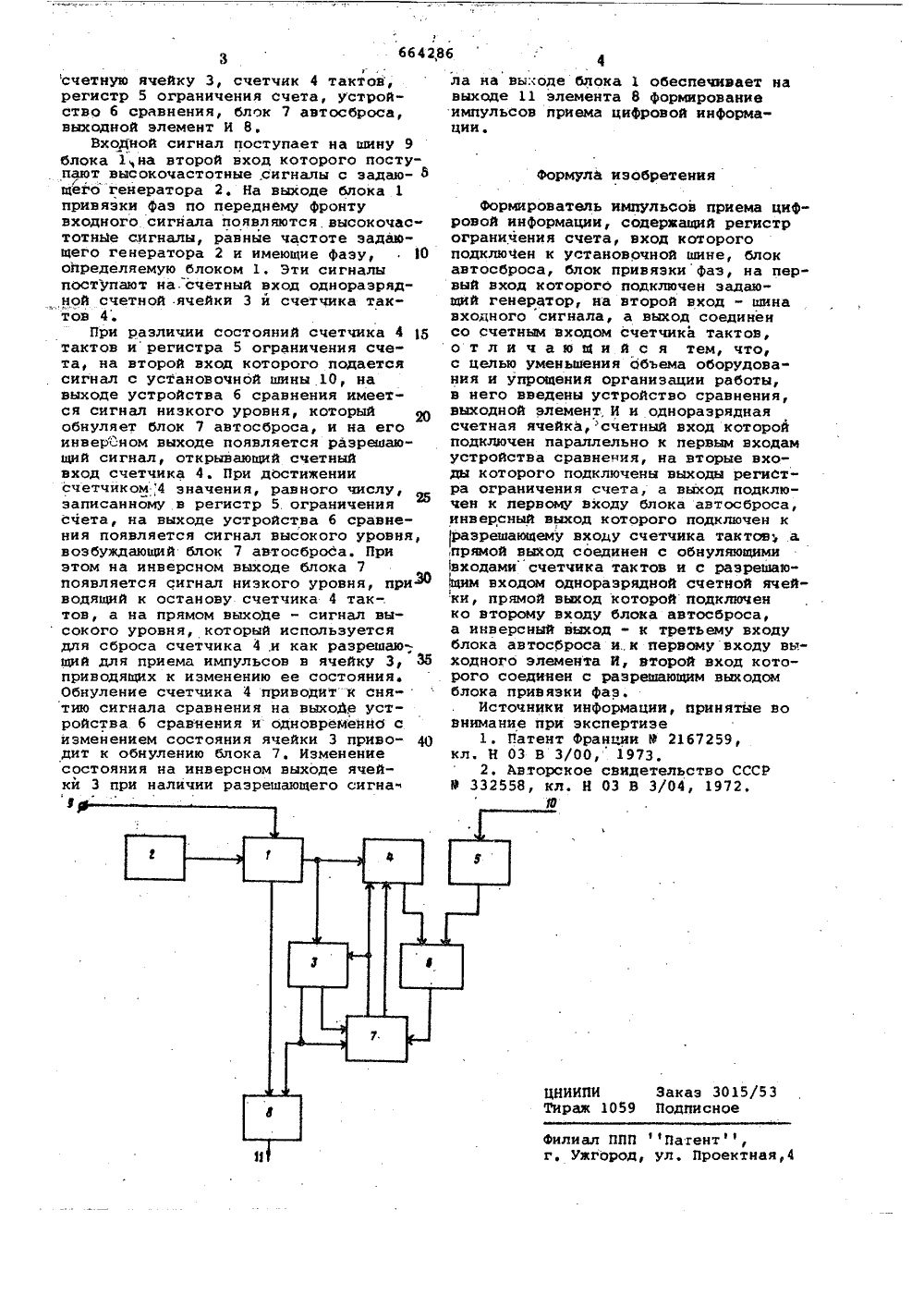

(51)М. Кл.2 Н 03 К 5/13 Гоеударстве ни ой комитет СССР но делам изобретений и открытий(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ ПРИЕМА ЦИФРОВОЙ ИНФОРМАЦИИ 1Изобретение относится к импульсной технике и может быть использовано в автоматике и телемеханике,Известный формирователь импульсовприема цифровой информации содержитзадающий генератор, сдвиговый регистр,логическую схему и схему приема цифровой информации 1. Этот формирователь сложен н ненадежен.1 ОНаиболее близким. техническим решением к данному изобретению являетсяформирователь импульсов приема цифровой информации, содержащий регистрограничения счета, вход которого подключен к установочной шине, блок авто.5сброса, блок привязки фаз, на первыйвход которого подключен задающий ге,нератор, на второй вход -шинавходного сигнала, а выход соединенсо счетным входом счетчика тактов (2.2 ООднако этот формирователь требуетбольшого объема оборудования и сложной организации работы.Цель изобретения - уменьшение объе 25ма оборудования и упрощение организации работы.Для этого в предлагаемый формиро-ватель импульсов для приема цифровойинформации, содержащий регистр ограничения счета, вход которого подключен к установочной шине, блок автосброса, блок привязки фаз, на первыйвход которого подклочен задающий генераторн на второй подключена шивавходного сигнала, а выход соединенсо счетным; входом счетчика тактов,введены устройства сравнения, выходной элемент И и одноразрядная счетнаяячейка, счетный вход которой подключен параллелвно к первым входам устройства сравнения, на вторые входы кото,рого подключены выходы регистра ограничения счета, а выход. подключен к первому входу блока автосброса, инверсный выход которого подключен к разрешающему входу счетчика тактов, а прямой выход соединен с обнуляющими входами счетчика тактов и с разрешающимвходом одноразрядной счетной ячейки, прямой выход которой подключенко второму входу блока автосброса, аинверсный .выход - к третьему входублока автосброса и к первому входувыходного элемента И, второй входкоторого соединен с разрешающим выходом блока привязки фаз,На чертеже дана структурная электрическая схема формирователя,Он содержит блок 1 привязки фаз,664286ла на выходе блока 1 обеспечивает навыходе 11 элемента 8 формированиеимпульсов приема цифровой информации. формула изобретения 31 счетную ячейку 3, счетчик 4 тактов, регистр 5 ограничения счета, устрой ство 6 сравнения, блок 7 автосброса выходной элемент И 8.Входной сигнал поступает на шину 9 блока 1 на второй вход которого поступают высокочастотные .сигналы с задаюГ щего генератора 2. На выходе блока 1 привязки фаэ по переднему Фронту входного сигнала появляются.высокочастотные сигналы, равные частоте задающего генератора 2 и имеющие Фазу, . 10 определяемую блоком 1, Эти сигналы поступают на.счетный вход одноразрядной счетной ячейки 3 й счетчика тактов 4.При различии состояний счетчика 4 15 тактов и регистра 5 ограничения счета, на второй вход которого подается сигнал с установочной шины 10, на выходе устройства б сравнения имеется сигнал низкого уровня, который обнуляет блок 7 автосброса, и на его инверСном выходе появляется разрешающий сигнал, открывающий счетный вход счетчика 4. При достижениисчетчиком 4 значения, равного числу, записанному в регистр 5.ограничения счета, на выходе устройства б сравнения появляется сигнал высокого уровня, возбуждающий блок 7 автосброса. При этом на инверсном выходе блока 7 появляется сигнал низкого уровня, при водящий к останову счетчика 4 тактов, а на прямом выходе - сигнал вы сокого уровня, который используется для сброса счетчика 4,и как разрешаю-, щий для приема импульсов в ячейку 3, М приводящих к изменению ее состояния, Обнуление счетчика 4 приводит -к снятию сигнала сравнения на выходе устройства б сравнения и одновременнб с изменением состояния ячейки 3 приво дит к обнулению блока 7. Изменение состояния на инверсном выходе ячейки 3 при наличии разрешающего сигнаУ формирователь импульсов приема цифровой информации, содержащий регистрограничения счета, вход которогоподклюЧен к установочной шине, блокавтосброса, блок привязки фаз, на первый вход которого подключен задающий генератор, на второй вход - шинавходного сигнала, а выход соединенсо счетным входом счетчика тактов,о т л и ч а ю щ и й с я тем, что,с целью уменьшения абъема оборудования и упрощения организации работы,в него введены устройство сравнения,выходной элемент, И и одноразряднаясчетная ячейка,счетный вход которойподключен параллельно к первым входамустройства сравнения, на вторые входы которого подключены выходы регистра ограничения счета, а выход подключен к первому входу блока автосброса,инверсный выход которого подключен кразрешающему входу счетчика тактов; апрямой выход соединен с обиуляющимивходами счетчика тактов и с раэрешаюцим входом одноразрядной счетной ячейки, прямой выход которой подключенко второму входу блока автосброса,а инверсный выход - к третьему входублока автосброса ик первому входу выходного элемента И, второй вход которого соединен с разрешающим выходомблока привязки Фаэ.Источники информации, принятые вовнимание при экспертизе1. Патент францяи Р 2167259,кл. Н 03 В 3/00, 1973.2. Авторское свидетельство СССР9 332558, кл, Н 03 В 3/04, 1972.
