Указатель уровня масла
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 623048
Автор: Краснов
Текст

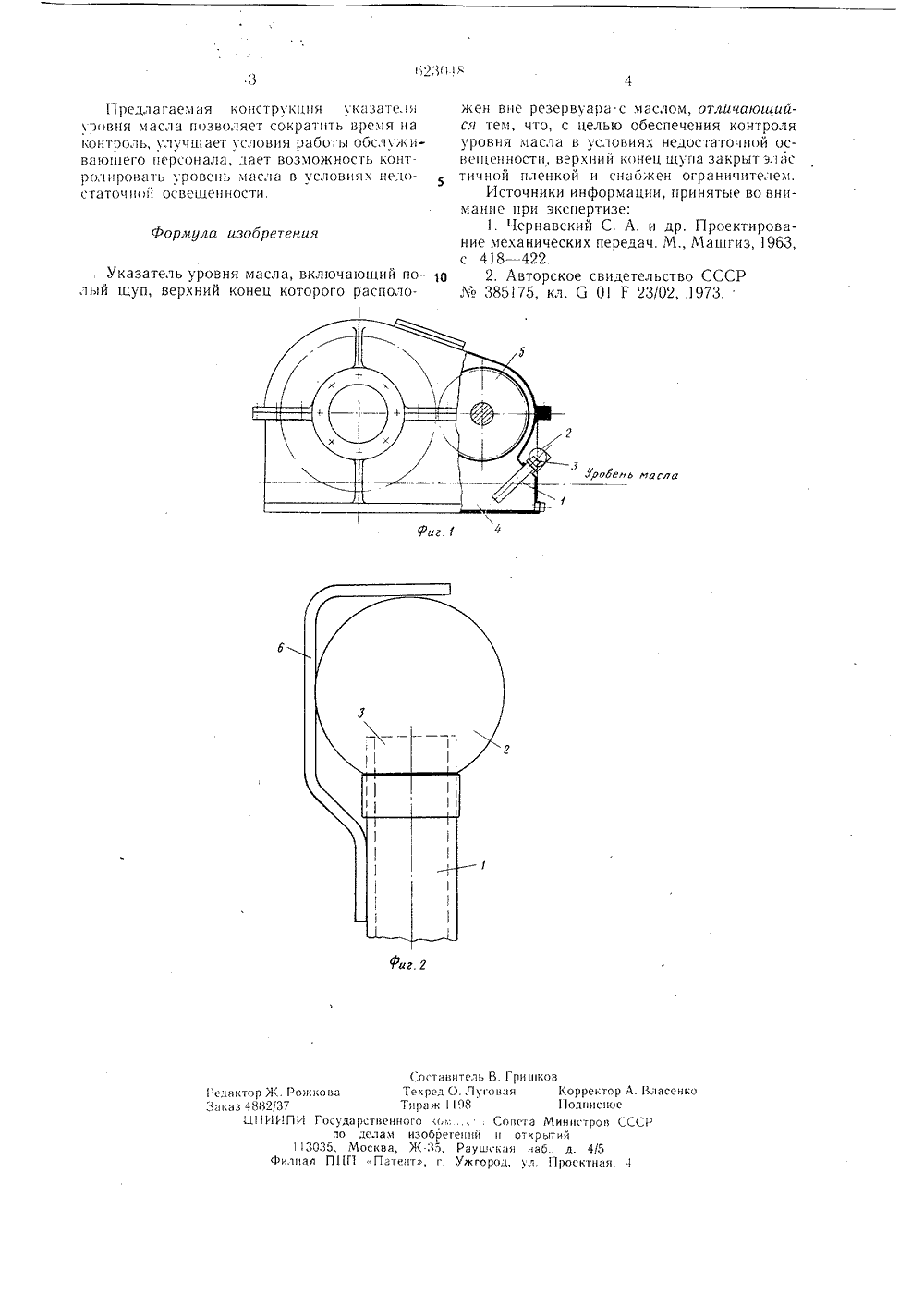

Союз Советских Социалистицеских РеспубликОП ИСАНИЕИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(43) Опубликован явкиосударственныи комитетСовета Министров СССРдо делам иэооретенийи открытий 09.7, 8. Бюлл 53) УДК 621.89,78 Авторизобретен пропетровский филиал Всесоюзного научно-исследовательскогопроектно-конструкторского института горнорудногомашиностроения 71) Заявител 4) УКАЗАТЕЛЬ УРОВНЯ МАСЛА сзунос оставленная цел ний конец полого пленкой (наприме ограничителем, верхним выходнь ает, охватывая, э а фиг. 1 изображ уровня масла, об ь достигаетсящупа закрытр резиновой)который расм отверстиемчастичную плеен редуктор сщий вид с ча тем, что эластичи снабположен щупа и нку.указате- стичным ер ой жен над огиб гра- шуем Изобретение относится к машиностроению и может быть использовано в смазочных системах для контроля уровня масла в открытых и закрытых резервуарах.Известен жезловый указатель уровня ма ла, имеюгций шуп с рисками верхнего и нижнего предела 11,Я,Однако недостатком этого указателя явл яется необходи м ость в нормальной освещенности помещения, он неудобен в эксплуатации из-за необходимости вытаскивать шуп для каждого контроля масла и из-за низкого расположения маслоуказателя от уровня пола.Цель изобретения - улучшение условий эксплуатации и обеспечение контроля уровня,масла в условиях недостаточной овещенности. разрезом; на фиг. 2 - указатель уровня масла, общий вид.Указатель уровня масла состоит пз полого щупа 1, закрытого герметично эластичной пленкой 2, которая расположена на верхнем выходном конце 3 щупа 1. Указатель опущен в масляную ванну 4 редуктора 5. На верхнем выходном конце 3 полого щупа 1 расположен ограничитель 6, служащий указателем верхнего уровня масла.Указатель работает следующим образом.1 а Открытый конец полого щупа 1 погружают в масляную ванну 4 редуктора 5. По мере погружения масло проходит внутрь полого щупа 1 и выталкивает находящийся там воздух в эластичную пленку 2, раздувая ее. Эластичная пленка 2 принимает форму шара, которую легко наблюдать в ально, а в случае недостаточной освещен ти можно прощупать. Ограничитель 6 информирует о достижении верхнего предела заполнения масляной ванны редуктора 5.20 Полый шуп 1 может быть выполнен пиряюшимся входным отверстием, а ничитель 6 - передвижным по корпу а 1.Формула изобретения оЮЕжь м(тСп(т фиг. 5 ф Составитель В. Гринва Техред О. ЛуговаяТираж(8сударственного к( ,; Сонетапо делам изобрете(н(1 н отк5, Москва, Ж.З 5, Раушская нП 1 Г Патент, г Ужгород, уд к( 1(орректор Л. ВласенкоПодписное едактор Ж. РожкоЗаказ 4882/371.11 ИИПИ Г Мин ытий тров ЗОЛФи,тал д. 4/5Проектная, Предлагаехая конструкця указате.я уровня масла позволяет сократить время на кон роль, У,1 Учц ает х словпя работы обслх ж иваюшего персонала, дает возможность контролровать уровень масла в условиях нелостаточшй освещенности. Указатель уровня масла, включающий по Олый щуп, верхний конец которого расположен вне резервуара с маслом, отличающийся тем, что, с целью обеспечения контроля уровня масла в условиях недостаточной оспеценности, верхний конец щупа закрыт э. 11 с тичной пленкой и снабжен ограничителем,Источники информации, принятые во внимание при экспертизе:1. Чернавский С, А, и др. Проектирование механических передач.М.,Машгиз, 19 б 3, с. 418 - 422.2. Авторское свидетельство СССР М 385175, кл. С( 01 Г 23/02, .1973.
СмотретьЗаявка
2412013, 12.10.1976
ДНЕПРОПЕТРОВСКИЙ ФИЛИАЛ ВСЕСОЮЗНОГО НАУЧНО ИССЛЕДОВАТЕЛЬСКОГО И ПРОЕКТНО-КОНСТРУКТОРСКОГО ИНСТИТУТА ГОРНОРУДНОГО МАШИНОСТРОЕНИЯ
КРАСНОВ ВЛАДИМИР НИКОЛАЕВИЧ
МПК / Метки
МПК: F16N 29/00
Метки: масла, указатель, уровня
Опубликовано: 05.09.1978
Код ссылки
<a href="https://patents.su/2-623048-ukazatel-urovnya-masla.html" target="_blank" rel="follow" title="База патентов СССР">Указатель уровня масла</a>
Указатель уровня масла для высоковольтных выключателей
Номер патента: 455389
Опубликовано: 30.12.1974
МПК: H01H 33/02
Метки: выключателей, высоковольтных, масла, указатель, уровня
...2баллон 7 с помощью пластмассовой П-образной трубки 8, также полностью заполненной этим маслом. Воздушное пространство над уровнем масла в баллоне сообщается с воздушным пространством внутри изолятора с помощью огверсгия 9.При заливке масла в изолятор необходимо сначала залить масло несколько выше колена трубки, чтобы оно заполнило эту трубку и бал. лон 7, после чего спустить масло до необходп. мого уровня, находящегося между ограничительными линиями 10. После этого уровень масла в масломерном баллоне как в сообщающемся сосуде будет в пределах высотыбаллона всегда строго соответствовать уровню масла в фарфоровом изоляторе.Для оолсе полного удаления асла из масломерного баллона при резком и значительном понижении уровня масла в...
Указатель уровня масла в емкости
Номер патента: 1557413
Опубликовано: 15.04.1990
Авторы: Артишевский, Бобровник, Петрович
МПК: F16N 29/00
Метки: емкости, масла, указатель, уровня
...наб., д. 4/5Производственно-издательский комбинат "Патент", г,Ужгород, ул. Гагарина,101 Изобретение относится к приспособлениям в смазочных системах и можетбыть использовано для контроля уровня масла в баках гидросистем, картерах двигателей внутреннего сгоранияи других емкостях,Целью изобретения является упрощение конструкцш указателя уровня.На чертеже изображен указатель 10уровня масла в емкости.Указатель содержит эластичную прозрачную трубку 1 с рукояткой 2, выполненной в виде петли из этой трубки. Конец 3 трубки 1 снабжен измерительной шкалой - метками 4 и 5 соответственно минимального и максимально.го уровня масла, а конец 6 трубки 1выполняет функцию нерепускного канала. Указатель снабжен пробкой 7, которая фиксирует его в...
Устройство для измерения уровня масла в картерной системе смазки
Номер патента: 1670420
Опубликовано: 15.08.1991
Автор: Яковенко
МПК: F16N 29/00, G01F 23/04
Метки: картерной, масла, системе, смазки, уровня
...щуп 1, помещенный в корпусе 2, колпак 3, жестко соединенный с головкой 4 щупа 1, например путем эавальцовки его верхней кромки, и свободно надетый на трубку 5 маслозаливной горловины. Щуп 1 и колпак 3 снабжены системой перегородок 6, в которых выполнены пазы 7, На торце трубки 5 также выполнены пазы 8, которые совместно с пазами 7 сообщают внутренний объем корпуса 2 с атмосферой. На внутренней поверхности трубки 5 выполнен конический участок 9, на который опирается кольцевая пружина 10. закрвплвнная на щупе 1 с помощью одного сквозного 11 и двух глухих 12 отверстий. Щуп 1 имвет вид ствржня круглого сечения с двумя рисками 13 для обозначения верхнего и нижнего првделов уровня масла.Колпак 3 имеет вид цилиндрической трубки с...
Устройство указателя уровня масла
Номер патента: 1368562
Опубликовано: 23.01.1988
Автор: Мартынюк
МПК: F16N 29/00
Метки: масла, указателя, уровня
...8 и двух фиксирующих э ементов, верхнего и нижнего, выполя нных в виде шариков 9 и 10 и прун 11 и 12 и размещенных в прямо у ольном пазу 8 стакана 6. Верхняя часть тяги 5 размещена в стакане 6 и снабжена штифтом 13, поворотной ручкой 14, тарелкой 15 и пружиной 16. ружина 16 установлена на днище 7 такана 6 на эластичном уплотнителе 17. Стакан размещен в маслозаливной горловине 18 двигателя.Устройство работает следующим образом. 40Вращают поворотную ручку 14 против Часовой стрелки. Штифт, преодолев упругость пружины нижнего фиксируюпего элемента, перемещает нижний шафик и продолжает перемещаться в пряМоугольном пазу 8 стакана до тех пор, йока не войдет в зону верхнего фиксирующего элемента. В результате этого тарелка клапана садится на...
Устройство для автоматического поддержания уровня масла в картере двигателя
Номер патента: 1687814
Опубликовано: 30.10.1991
МПК: F01M 11/06
Метки: двигателя, картере, масла, поддержания, уровня
...спредельными отметкеми ургияя,Устройство рабстдед (ледующим образом.При работе двигяте т происходит постепенное снижение чдальногс уровнямасла в картере из-зд угара и утечек, ПрлСНИКЕНИИ УРОВНЯ МДС ) Я ДО 1 ИИНИМЯЛЬНОЙ СТметки е) карте Г)еи зоисОдит здмыкгниекон(сктсв ГсГ)кОне) 5 (.;, поцоц. ьс 1,ЯГнитдтак как поплавок 3 Опусти,ся,Го цепи управдни д про(екает ток, ксторый вызыде)ет ОтI)д 4",) Гими тг)ре) ( иподачу напряжения ч (О);"акта 9 д 1 иГЯГел )8 и загорание сиГ 4 д),ьнол лампы 13 ми,41/- Иальногс уровня масла в кд,гере 1,,Яигатель 8 нд индет перемещать свсбодный торец сильфоннс;о вытеснителя 7внутри картера 1, что при ) эдит к уме,ьшенлю его обьемд и пов .1)е 4;:,О уровня масла,находящегося в картере ,без доливя свежего моторного...
