Вертикальный быстроходный привод для распиливающих центробежных дисков
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 58228
Автор: Иванченко
Текст

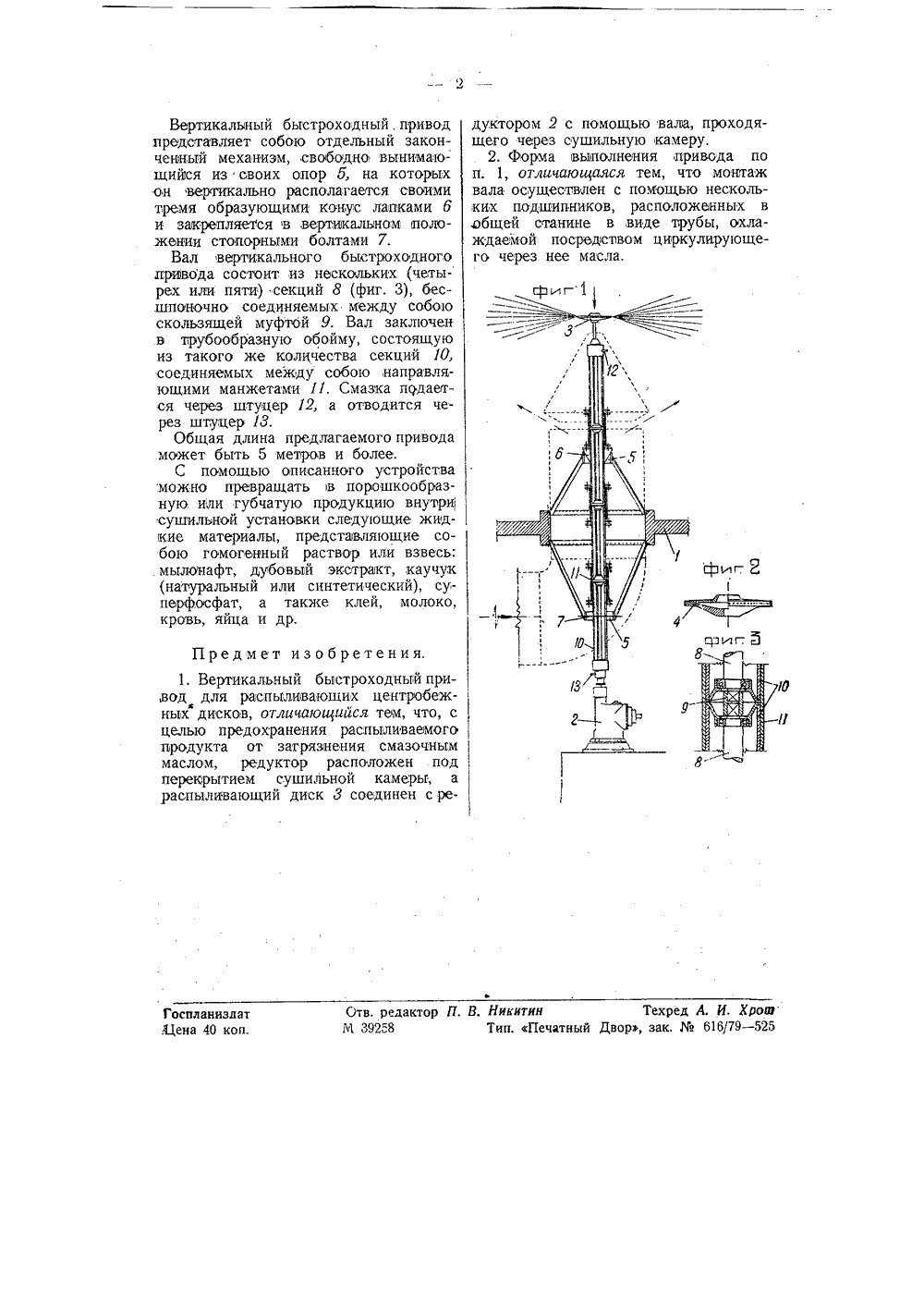

"ибвотэн 4 щ,АНИЕ И ЗОБАВТОРСКОМУ СВИДЕ СТВУ центробежных диско аявлено 19 декабря 1938 года в НКОИ за М 2 С 534. Опубликовано 31 октября 1940 года.При сушке жидких материалов ме-мотодом центробежного,распыления дляшивращения диска применяются паровая общтурбина и быстроходные электромотор сили редуктор с удлиненным валом, сПри применении паровой турбиныпоследняя помещаегся внутри сушиль- хной камеры, а в случае применения сбыстроходных электромотора или ре- пдуктора, таковые устанавливаютсяснаружи на ее верхнем перекрытии, пВ последнем случае диск располагает- вся внутри камеры под ее потолком на чвертикальном валу, проходящем вниз рчерез перекрытие камеры из нижней очасти редуктора или электромотора, уТакое расположение механизмов име-) 4ет следующие недостатки: 1) возмож-( ью вала, проходящего через сулъную камеру и расположенного в ей трубе, охлаждаемой посредм циркулирующего через иее матвола Таким образом обслужианиэмы (редуктор, моторос) расположены внизу перекрытием камеры.На чертеже фиг, 1 изображает расоложение привода внутри трубопроода для теплоносителя (газ), обознаенного пунктиром; фиг, 2 изображает аспыливающий центробежный диск бтекаемой формы сканалами; фиг, 3 - злавое соединение секций привода.Вертикальный быстроходный привод фиг, 1) приводится во вращение бывающие меи маслонаод нижним,2, располоной камеры строходным редукторомженным снаружи сушилпод ее перекрытием 1.Распыливающий центро3 расположен в центральмеры над приводом ипопадания в него .масла.каемой формы имеет,выводящих каналов 4обусловливает равномернванне материала и его вперсность. бежный диск ой части кабеопечен от Диск 3 обтепримерно, 69 фиг. 2), что ое распылиысокую дисность стекания мащинного масла на диск, 2) необходимость в высоком помещении под установку, 3) трудность в обслуживании установки и т. д.Настоящим изобретением предлагается такое устройство быстроходного привода, в котором редуктор вынесен из области высоких температур вкамере супжи И расположен под перекрытием сушильной камеры, Соединение редуктора с распыливающим центробежным диском осущеспвлено поРЕТЕНИЯГоспланнздз Цена 40 кон Техред А, И, Хрошзак.616/79 - 525 Отв. редактор П. В. НикитинМ 3928 Тнп. Печатный Д Вертикальный быстроходный . привод представляет собою отдельный законченный механизм, свободно вынимающийся из своих опор б, на которых он вертикально располагается своими тремя образующими конус лапками 6 и закрепляется в,вертякальном логюжении стопорными болтами 7.Вал вертикального быстроходного лриаода состоит из нескольких (четырех или пяти) секций 8 (фиг. 3), бесшпоночно соединяемых между собою скользящей муфтбй 9. Вал заключен в трубообразную обойму, состоящую из такого же количества секций 10, соединяемых между собою,направляющими манжетами 11. Смазка подается через штуцер 12, а отводится через штуцер 13.Общая длина предлагаемого привода может быть 5 метров и более.С помощью описанного устройства можно превращать в порошкообразную или губчатую продукцию внутри сушильной установки следующие жиджие материалы, представляющие собою гомогенный раствор или взвесь: . мылонафт, дубовый экстракт, каучук (натуральный или синтетический), суперфосфат, а также клей, молоко,кровь, яйца и др. Предмет изобретения.1. Вертикальный быстроходный при,вод для распыливающих центробежных дисков, отличающийся тем, что, с целью предохранения распыливаемого продукта от загрязнения смазочным маслом, редуктор расположен под перекрытием сушильной камеры, а распыливающий диск 3 соединен средуктором 2 с помощью вала, проходящего через сушильную камеру,2. Форма выполнения привода по п. 1, отличающаяся тем, что монтаж вала осуществлен с помощью нескольких подшипников, расположенных в ,общей станине в,виде трубы, охлаждаемой посред(ством циркулнрующего через нее масла.
СмотретьЗаявка
20534, 19.12.1938
Иванченко И. Т
МПК / Метки
МПК: F26B 25/04, F26B 3/12
Метки: быстроходный, вертикальный, дисков, привод, распиливающих, центробежных
Опубликовано: 01.01.1940
