Состав композиции для выявления структуры металлов и сплавов

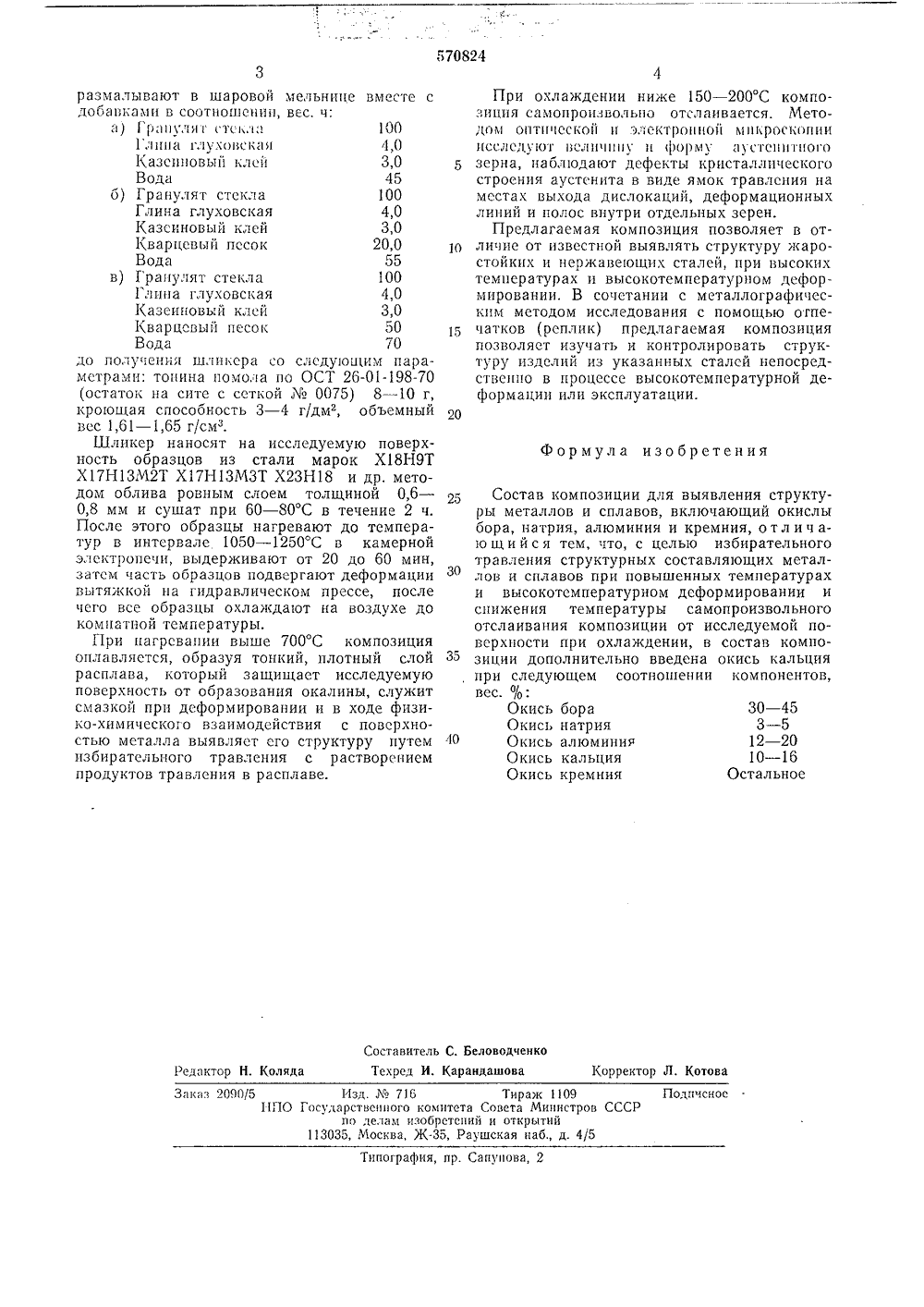

(51) М.Гасударственный комитет Совета Министров СССР 3)У(54) СОСТАВ КОМПОЗИЦИИ ДЛЯ ВЫЯВЛМЕТАЛЛОВ И СПЛАВОВ боранатри Изобретение отцо структуры металловИзвсстсн состав ко структуры металлов вес. %: тся к исследованиюсплавов.позиции для выявлениясплавов, включающий кись 3 - 5 12 - 2 Окись Окись Окись Окись алюминиякальциякремния Остальное Окись бора Окись натр 12 е окисль , буры и ию пред темпера дующей ят стекла добавка инового суспснз озицию ь равпь 15 Окись алюмин Окись кремния стал ьно ки стали и тсмпераошснце компонентов ыть скорректировано евого песка,текла состава, вес. %:45 сти от мар вация соотможет б помол кварц Гранулят с бора натрия алюминия кальция 18 стальцо кремния Композиция известного состава не может быть применена для выявления структуры (аростойких и нержавеющих сталей при повышенных температурах и высокотсмпературцом деформировании, так как при охлаждении от температур испытания эта композиция отслаивается от исследуемой поверхности при температурах, при которых происходит интенсивное окисление металла,елью изобретения является избирательное травлсцис структурных составляющих металлов и сплавов при повышенных температурах и высокотемпературном деформировании и снижение температуры самопроизвольного отслаивания композиции от исследуемой поверхности при охлаждении. Для этого в состав композиции дополнительно введена окись кальция цри следующем соотношении компонентов, вес, %: Указ аннь олина, содьКомпозиц стекло при 3 ч с после тем гранул мельнице с песка, казе ния водной торой комп повсрхцост 0,8 мм. В зависимо туры исследо в композицит добавкой на Пример,Окись Окись Окись Окись Окисьвводят в виде мела, какварцевого песка.варительно сплавляют в туре 1350 в течение 2 - грануляццсй на воду, Заразмалывают в шаровой ми (глины, кварцевого лея ц воды) для получен (шликсра), в виде конаносят на исследуемую м слосм толщиной до570824 Формула изобретения Составитель С. БеловодченкоТехред И. Караидашова Корректор Л. Котова Редактор Н. Коляда Заказ 2000/5 11 зд У 716 Тираж 1109 11 ПО Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Подпчсное Типография, пр. Сапунова, 2 размалывают в шаровой мельнице вместе с добавками в соотношении, вес. ч:) Гр;пуляг стекл 1001 лс Гуховске 4,0 Казенновым клей 3,0 Вода 45б) Гранулят стекла 100Глина глуховская 4,0 Казсиновый клей 3,0 Кварцев." лесок 20,0 Вода 55в) Гранулят стекла 100Глина глуховская 4,0 Гс,азсновы клей 3,0 Кварцсвьш песок 50 Вода 70 до полуепи шликсра со следующим параметрами: тонина помола по ОСТ 26-01-198-70 (остаток на сите с сеткой Мв 0075) 8 - 10 г, кроющая способность 3 - 4 г/дм, объемный вес 1,61 - 1,65 г/см,Шликер наносят на исследуемую поверхность образцов из стали марок Х 18 Н 9 Т Х 17 Н 13 М 2 Т Х 17 Н 13 МЗТ Х 2 ЗН 18 и др. методом облива ровным слоем толщиной 0,6 - 0,8 мм и сушат при 60 - 80 С в течение 2 ч. После этого образцы нагревают до температур в интервале 1050 - 1250 С в камерной электрогси, выдерживают от 20 до 60 мин, затем часть образцов подвергают деформации вытяжкой па гидравлическом прессе, после чего все образцы охлахкдают на воздухе до комнатной температуры.При пагрсвапии выше 700 С композиция оплавлястся, образуя тонкий, плотный слой расплава, который защищает исследуемую поверхность от образования окалины, служит смазкой прп деформировании и в ходе физико-химичсского взаимодействия с поверхностью металла выявляет его структуру путем избирательного травления с растворением продуктов травления в расплаве. При охлаждении ниже 150 - 200 С композиция самопроизвольно отслаивается. Методом оптической и электронной микроскопии исследуют вслпчппу и форму дустеппого зерна, наблюдают дефекты кристаллического строения аустснита в виде ямок травления на местах выхода дислокаций, деформационных линий и полос внутри отдельных зерен.Предлагаемая композиция позволяет в от личие от известной выявлять структуру жаростойких и нержавеющих сталей, при высоких температурах и высокотемпературном деформировании. В сочетании с металлографичсскпм методом исследования с помощью огпеГ 5 чатков (реплик) предлагаемая композицияпозволяет изучать и контролировать структуру изделий из указанных сталей непосредственно в процессе высокотемпературной деформации или эксплуатации.20 Состав композиции для выявления структуры металлов и сплавов, включающий окислы бора, натрия, алюминия и кремния, отличаю щи й с я тем, что, с целью избирательного травления структурных составляющих метал лов и сплавов при повышенных температурахи высокотемпературном дсформировании и снижения температуры самопроизвольного отслаивания композиции от исследуемой поверхности при охлаждении, в состав композиции дополнительно введена окись кальция при следующем соотношении компонентов, вес, %Окись бора 30 - 45 Окись натрия 3 - 5 40 Окись алюминия 12 - 20Окись кальция 10 - 16 Окись кремния Остальное
