Способ контроля структуры металлов и сплавов при холодном пластическом деформировании

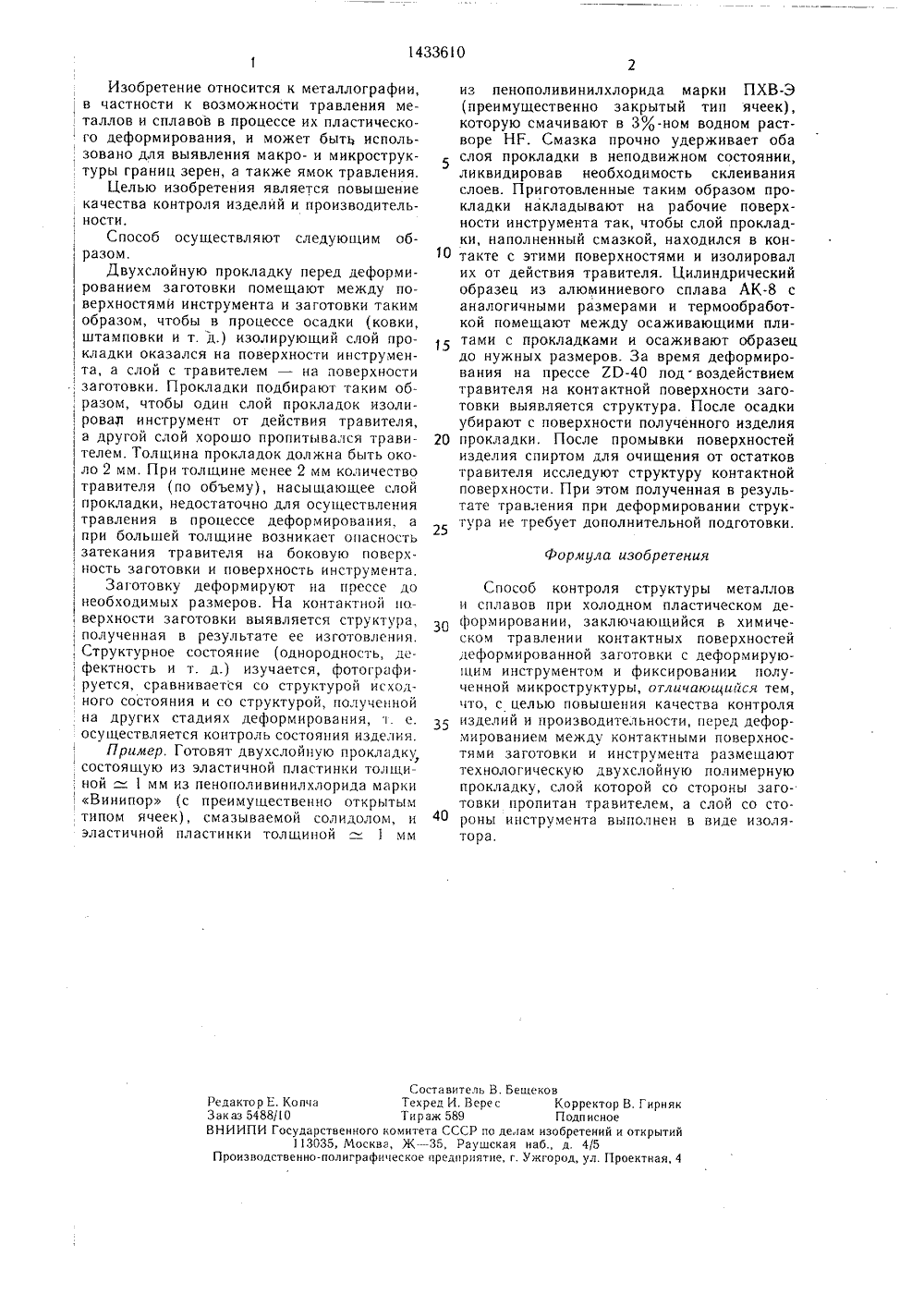

СО 1 ОЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ИСАНИЕ ИЗОБРЕТЕНИТОРСНОМУ СВИДЕТЕЛЬСТВУ СУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Г 1 ермский политехнический институт (72) И. А. Оборина, Л. Е. Макарова и Ю. И. Рагозин(54) СПОСОБ КОНТРОЛЯ СТРУКТУРЫ МЕТАЛЛОВ И СПЛАВОВ ПРИ ХОЛОДНОМ ПЛАСТИЧЕСКОМ ДЕФОРМИРО- ВАНИИ 801433610 А 1 В 21 1 5/00(57) Изобретение относится к обработке мета, плов давлением, в частности к способам контроля структуры металлов при холодном деформировании. Цель изобретения - повышение качества контроля изделий и производительности. Перед деформированием между контактными поверхностями заготовки и инструмента размещают двухслойную полимерную прокладку. Ее слой со стороны заготовки пропитан травителем. Слой со стороны инструмента выполнен в виде изолятора. Толщина прокладок около 2 мм. Заготовку деформируют. Осуществляют контроль ее структуры.14336 О Формула изобретения Составитель В. БещековРедактор Е. Копча Техред И. Верес Корректор В. ГирнякЗак аз 5488/1 О Тираж 589 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к металлографии,в частности к возможности травления металлов и сплавов в процессе их пластического деформирования, и может быть использовано для выявления макро- и микроструктуры границ зерен, а также ямок травления.Целью изобретения является повышениекачества контроля изделий и производительности.Способ осуществляют следующим об разом,Двухслойную прокладку перед деформированием заготовки помещают между по верхностями инструмента и заготовки такимобразом, чтобы в процессе осадки (ковки,штамповки и т. д.) изолирующий слой прокладки оказался на поверхности инструмен та, а слой с травителем - на поверхности, заготовки. Прокладки подбирают таким об, разом, чтобы один слой прокладок изоли ровал инструмент от действия травителя,а другой слой хорошо пропитывался травителем. Толщина прокладок должна бьггь около 2 мм, При толщине менее 2 мм количествотравителя (по объему), насыщающее слойпрокладки, недостаточно для осуществлениятравления в процессе деформирования, апри большей толщине возникает опасность, затекания травителя на боковую поверх ность заготовки и поверхность инструмента.Заготовку деформируют на прессе до1 необходимых размеров. На контактной по, верхности заготовки выявляется структура,полученная в результате ее изготовления.; Структурное состояние (однородность, де фектность и т. д.) изучается, фотографируется, сравнивается со структурой исходного состояния и со структурой, полученной, на других стадиях деформирования, с е.осуществляется контроль состояния изделия.Пример. Готовят двухслойную прокладкхсостоящую из эластичной пластинки толщи; ной = 1 мм из пенополивинилхлорида маркиВинипор 1 с преимущественно открытымтипом ячеек), см азы ваемой солидолом, иэластичной пластинки толщиной = 1 мм из пенополивинилхлорида марки ПХВ-Э (преимущественно закрытый тип ячеек), которую смачивают в 3-ном водном растворе НР. Смазка прочно удерживает оба 5 слоя прокладки в неподвижном состоянии,ликвидировав необходимость склеивания слоев. Приготовленные таким образом прокладки накладывают на рабочие поверхности инструмента так, чтобы слой прокладки, наполненный смазкой, находился в кон такте с этими поверхностями и изолировалих от действия травителя. Цилиндрический образец из алюминиевого сплава АКс аналогичными размерами и термообработкой помещают между осаживающими плитами с прокладками и осаживают образец до нужных размеров. За время деформирования на прессе 20-40 под воздействием травителя на контактной поверхности заготовки выявляется структура. После осадки убирают с поверхности полученного изделия 20 прокладки. После промывки поверхностейизделия спиртом для очищения от остатков травителя исследуют структуру контактной поверхности. При этом полученная в результате травления при деформировании струк тура не требует дополнительноЙ подготовки Способ контроля структуры металлови сплавов при холодном пластическом деформировании, заключающийся в химическом травлении контактных поверхностей деформированной заготовки с деформирующим инструментом и фиксировании полученной микроструктуры, отличающийся тем, что, с целью повышения качества контроля издепий и производительности, перед деформированием между контактными поверхностями заготовки и инструмента размещают технологическую двухслойную полимерную прокладку, слой которой со стороны заготовки пропитан травителем, а слой со сто роны инструмента выполнен в виде изолятора.
