Генератор импульсов

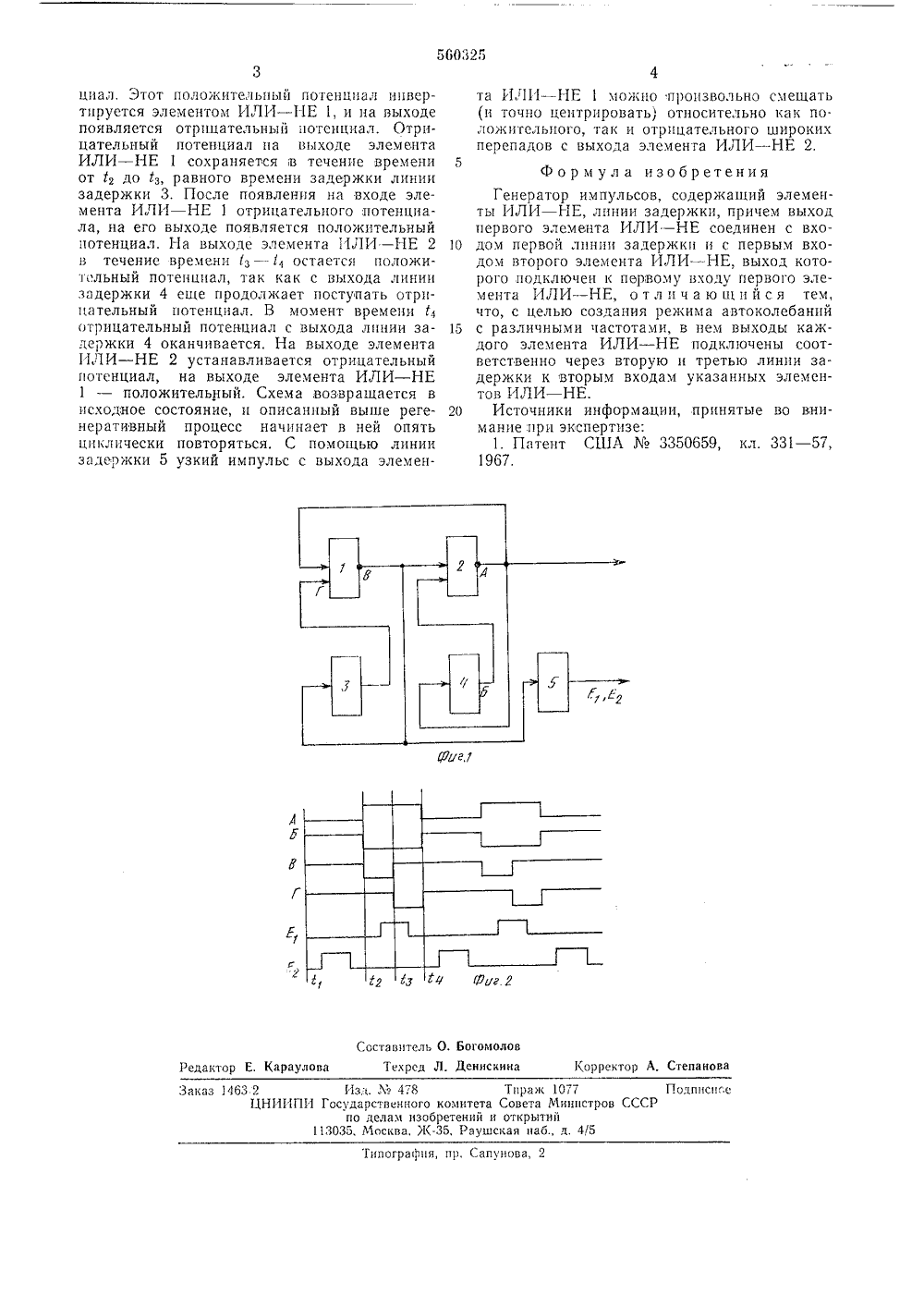

Союз Сооетскик Социалистических Республик(51) М. Кл.г Н ОЗК 3,6 лено 11.05.75 (21) 2133744/21исоединением заявки3) П те Государственныи комитет Совета ЬЯииистров СССР(088.8) Опубли20 ано 30.05,77, Бюллете о делам изобрете Дата опубликования описания и открытии,07.7 Авторизобретения В, Я, Голубчик Ордена Ленина институт кибернетики АН Украинской ССР(54) ГЕНЕРАТОР ИМПУЛЬС Для описания работы условие: время задержки меньше времени задержк (в принципе можно и на задержек) .Отрицательный потенц мента ИЛИ - НЕ 2 сохр времени от 11 до г, равн кн линни задержки 4. входе элемента ИЛИ - Н потенциала с выхода л его выходе появляется по генератора примем линии задержки 3 т линии задержки 4 оборот, н равенство ал на выходе элеаняется в течение ого времени задержПосле появления на Е 2 отрицательного нин задержки 4 на ложнтельный потенИзобретение относится к автоматике и вычислительной технике и может использоваться при построении устройств синхронизациивычислительных машин,Известен генератор на двух триггерах, на 5интегральных схемах. Оп генерирует две последовательности одинаковой частоты и реализован на четырех микросхемах 1.Однако формирование нескольких иных последовательностей с помощью 10генератора невозможно.Цель изобретения - создание режима автоколебаяий с различными частотами.Это достигается тем, что в генераторе импульсов, содержащем элементы ИЛИ - НЕ, 15линии задержки, причем выход первого элемента ИЛИ всоединен с входом первойлинии задержки и с первым входом второгоэлемента ИЛИ - НЕ, выход которого подключен к первому входу первого элемента 20ИЛИ - НЕ, выходы каждого элементаИЛИ - НЕ подключены соответственно черезвторую и третью линии задержки к вторымвходам указанных элементов ИЛИ - НЕ.На фиг. 1 представлена блок-схема предлагаемого генератора импульсов; на фиг. 2 -временная диаграмма генератора импульсов.Генератор импульсов содержит элементыИ - НЕ 1 и 2, линии задержки 3, 4, 5,В первыи момент после включения генератора импульсов на выходе элемента ИЛИ - НЕ 1 образуется положительный потенциал, на выходе элемента ИЛИ - НЕ 2 - отрицательный (с равной вероятностью можно считать, что на выходе элемента ИЛИ - НЕ 1 в первый момент времени образуется отрицательный потенциал, а на выходе элемента ИЛИ - НЕ 2 - положительный, но для описания работы генератора это не имеет значения), Потенциалы на выходах элементов ИЛИ - НЕ 1 и 2 в статике взаимно инвертнрованы, так как потенциал с выхода элемента ИЛИ - НЕ 1 поступает на вход элемента ИЛИ - НЕ 2, а потенциал с выхода элемента ИЛИ - НЕ 2 - на вход элемента ИЛИ - НЕ 1.56 О 325 Щг,7 Составитель О. БогомоловРедактор Е, Караулова Техрсд Л, Денискина Корректор А. Степанова Заказ 1463 2 Из.ь М 478 Тирани 1077 Подписное ЦНИИПИ Государственного коъ 1 итета Совета Мшшстров СССР по делам изобретений и открытий 113035, Москва, Л(-35, Раушская наб., д. 4/51 ипография, пр. Сапунова, 2 3циал. Этот положительный потенциал ппвертпруется элементом ИЛИ - НЕ 1, и на выходе появляется отрицательный потенциал. Отрицательный потенциал па выходе элемента ИЛИ - НЕ 1 сохраняется в течение времени от 12 до 1 з, равного времени задержки линии задержки 3. После появления на входе элемента ИЛИ - НЕ 1 отрицательного,потенциала, на его выходе появляется положительный потенциал. На выходе элемента ИЛИ - НЕ 2 в течение времени 1 з - 1 остается положигельный потенциал, так как с выхода линии задержки 4 еще продолжает поступать отрицательный потенциал. В момент времени отрицательный потенциал с выхода линии задержки 4 оканчивается, На выходе элемента ИЛИ - НЕ 2 устанавливается отрицательный потенциал, на выходе элемента ИЛИ - НЕ 1 - положительный. Схема возвращается в исходное состояние, и описанный выше регенеративный процесс начинает в ней опять циклически повторяться. С помощью линии задержки 5 узкий импульс с выхода элемен 4та ИЛИ - НЕможно произвольно смещать 1 и точно центрировать) относительно как положительного, так и отрицательного широких перепадов с выхода элемента ИЛИ - НЕ 2, 5Ф о р мул а изобретенияГенератор импульсов, содержащий элементы ИЛИ - НЕ, линии задержки, причем выход первого элемента ИЛИ - НЕ соединен с вхо дом первой линии задержки и с первым входом второго элемента ИЛИ - НЕ, выход которого подключен к первому входу первого элемента ИЛИ - НЕ, отл пч а ю п 1 п йся тем, что, с целью создания режима автоколебаний 15 с различными частотами, в нем выходы каждого элемента ИЛИ - НЕ подключены соответственно через вторую и третью линии задержки к вторым входам указанных элементов ИЛИ - НЕ.20 Источники информации, принятые во внимание при экспертизе:1. Патент США3350659, кл. 331 в ,1967.
