H03K 3/66 — путем прерывания выходного сигнала генератора

Номер патента: 50434

Опубликовано: 01.01.1937

Автор: Румянцев

МПК: H03K 3/66

Метки: генераторное

...ов, радио-передатчиков, от постоянных и тональ. ов необходимой для испыпересек и т. д. яются кенотросетку двухтактимпульсов, по- генератора Г дит амплитуду х со звукового вые импульсы соответственно на выходе А - В получаются топоказанные на тания скорости.Известное генераторное устройство,изображенное на фиг.1, дает возмож-ность получить постоянные телеграфные импульсы любой скорости. Как видно из фиг. 1, звуковой генератор Г, генерирует колебания нужной частоты, которые проходят через трансформатор Т и выпрямляются кенотроном К. На сетку лампы Л через сопротивление Р подаются отрицательные импульсы. Вследствие большой величины амплитуды этих импульсов лампа Л является ограничителем, дающим в линию постоянные телеграфные импульсы...

Номер патента: 157992

Опубликовано: 01.01.1963

МПК: H03K 3/315, H03K 3/66, H03K 7/08 ...

Метки: 157992

...1 последовательно соединенных индуктивцости б и туннельного диода 6,Сопротивленис 4 служит для замыкания цепи постоянного тока от источника 7 питающего напряжения. Величина сопротивления выбирается такой, чтобы рабочая точка диода 6 по постоянному току находилась на середине участка отрицательной проводимости. Колебательньш контур автогецератора образуется паразитной емкостью Я диода, индуктивностью б и межвитковой емкостью 9.Короткие запускающие положительные импульсы поступают на вход генератора, увеличивают напряжение на диоде 3 и выводят его из устойчивого состояния. Диод 3 перекл 1 очается в состояние низкой проводимости, падение напряжения на нем возрастает, а напряжение на диоде 6 соответствечно уменьшается. В...

Номер патента: 165763

Опубликовано: 01.01.1964

Автор: Сотина

МПК: G06F 1/00, H03K 3/66

Метки: динамический, триггер

...закр ляц я и ете ни дмет и Динамический 5 личающийся его быстродейств минающего эле 15 невой автогенера на четырех трио О связями. к котор информации, за 1 пульсов.одаисная ар угггга14 Известны динамические триггеры, в которых запоминающий элемент выполнен в виде конденсатора или линии задержки.В описываемом триггере исключен элемент памяти, благодаря использованию кольцевого автогенератора импульсов, выполненного на четырех триодах с трансформаторными связями, к которому подключены цепи съема информации, запуска и срыва генерации импульсов. В результате время переходного процесса определяется только временем фронта генерируемого импульса.Описываемое устройство позволяет повысить быстродействие и упростить схему запоминающего...

Номер патента: 255354

Опубликовано: 01.01.1969

МПК: H03K 3/29, H03K 3/66

Метки: 255354

...стора в момент запуска схемы с помощью дополнительного транзистора и диода,Иа чертеже приведена принципиальная схема предложенного устройства.5 ждущий многофазный мультивибратор ссбщеэмиттерцым сопротивлением собран ца тр а из и стор ах 1, 2 п.База транзистора 1 ждущего мультивибратора соединена с делителем напряжения ца 10 резисторах 8 - б через цепочку, состоящую изпоследовательно включенных резистора 6 и диода 7, подключенного катодом к коллектору дополнительного транзистора 8, база которого подключена к кочлектору первого 15 транзистора мультивибратора через резистор 9.Описываемое устройство работает следующим образом.11 а базу транзистора 1 поступает положи тельный пусковой импульс, запирающийтранзистор. Потенциал на его...

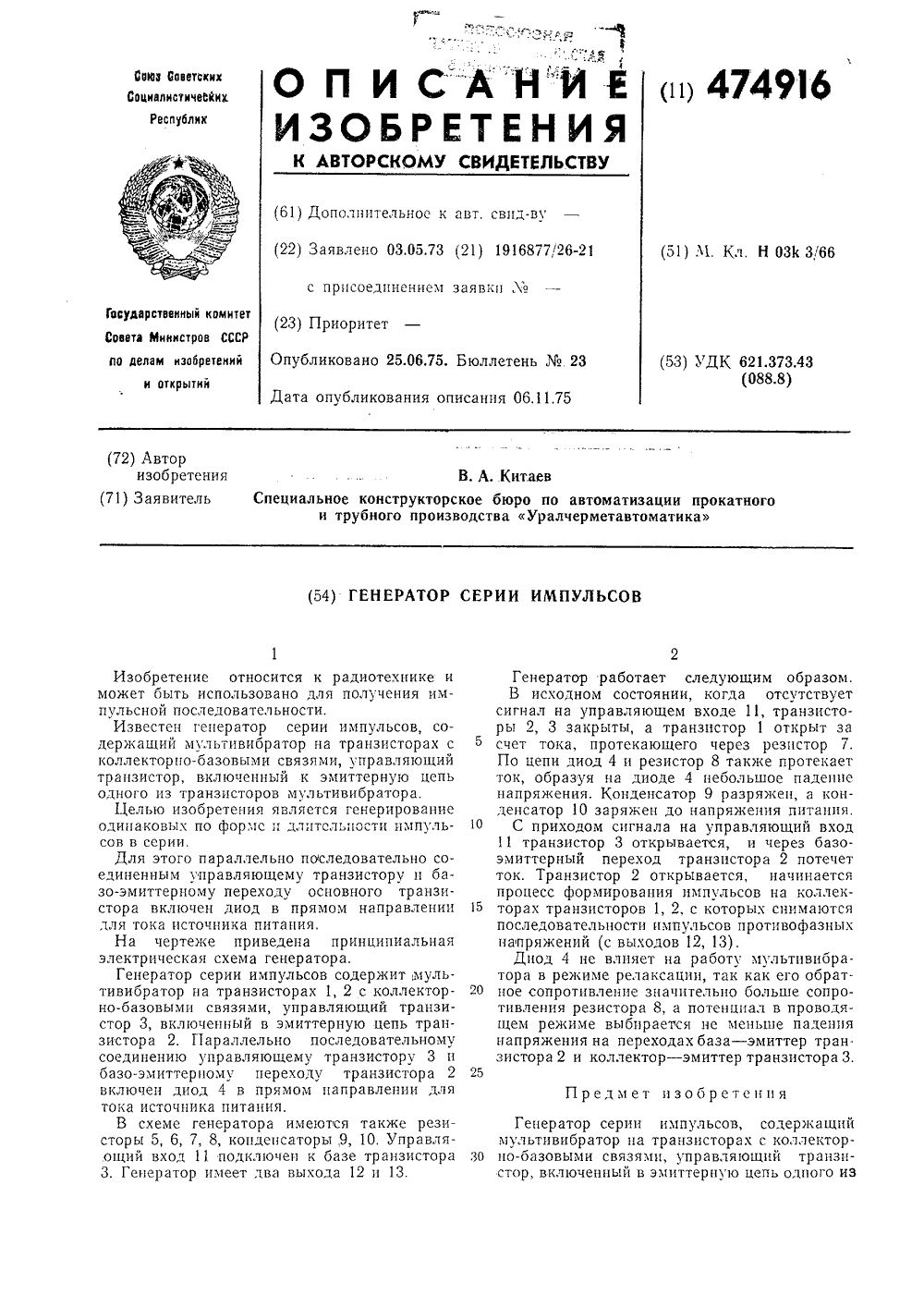

Номер патента: 474916

Опубликовано: 25.06.1975

Автор: Китаев

МПК: H03K 3/66

Метки: генератор, импульсов, серии

...управляющему транзистору 3 и базо-эмиттерному переходу транзистора 2 включен диод 4 в прямом направлении для тока источника питания.В схеме генератора имеются также резисторы 5, 6, 7, 8, конденсаторы,9, 10. Управля.ощий вход 11 подключен к базе транзистора 3. Генератор имеет два выхода 12 и 13. Генератор работает следующим образом.В исходном состоянии, когда отсутствуетсигнал на управляющем входе 11, транзисторы 2, 3 закрыты, а транзистор 1 открыт за счет тока, протекающего через резистор 7.По цепи диод 4 и резистор 8 также протекает ток, образуя на диоде 4 небольшое падение напряжения. Конденсатор 9 разряжен, а конденсатор 10 заряжен до напряжения питания.10 С приходом сигнала на управляющий вход11 транзистор 3 открывается, и через...

Номер патента: 480180

Опубликовано: 05.08.1975

Авторы: Гуляев, Еремин, Ерофеев

МПК: H03K 3/66

Метки: временных, датчик, интервалов, конечной, последовательности

...и шина питания счетчика соединены с клеммой плюс источника питания.После включения источника питания на одном из выходов счетчика, например на первом, устанавливается высокий уровень выходного напряжения 1 на остальных выходах - низкий уровень .,о. При работе генератора на одцопереходном транзисторе напряжение ца эмиттере транзистора изменяется между уровнем влеклочения У и уравием выключения 1.,л В схеме обеспечены соотношения (1) К 1;л и (0( Свыкл. Поэтому при напряжении с на первом выходе счетчика конденсатор заряжается через резистор 2 и открытый диод 6. Остальные диоды заперты и не влияют на процесс заряда. Когда напряжение ца конденсаторе достигает величины У;, транзистор включается. Конденсатор разряжается через его...

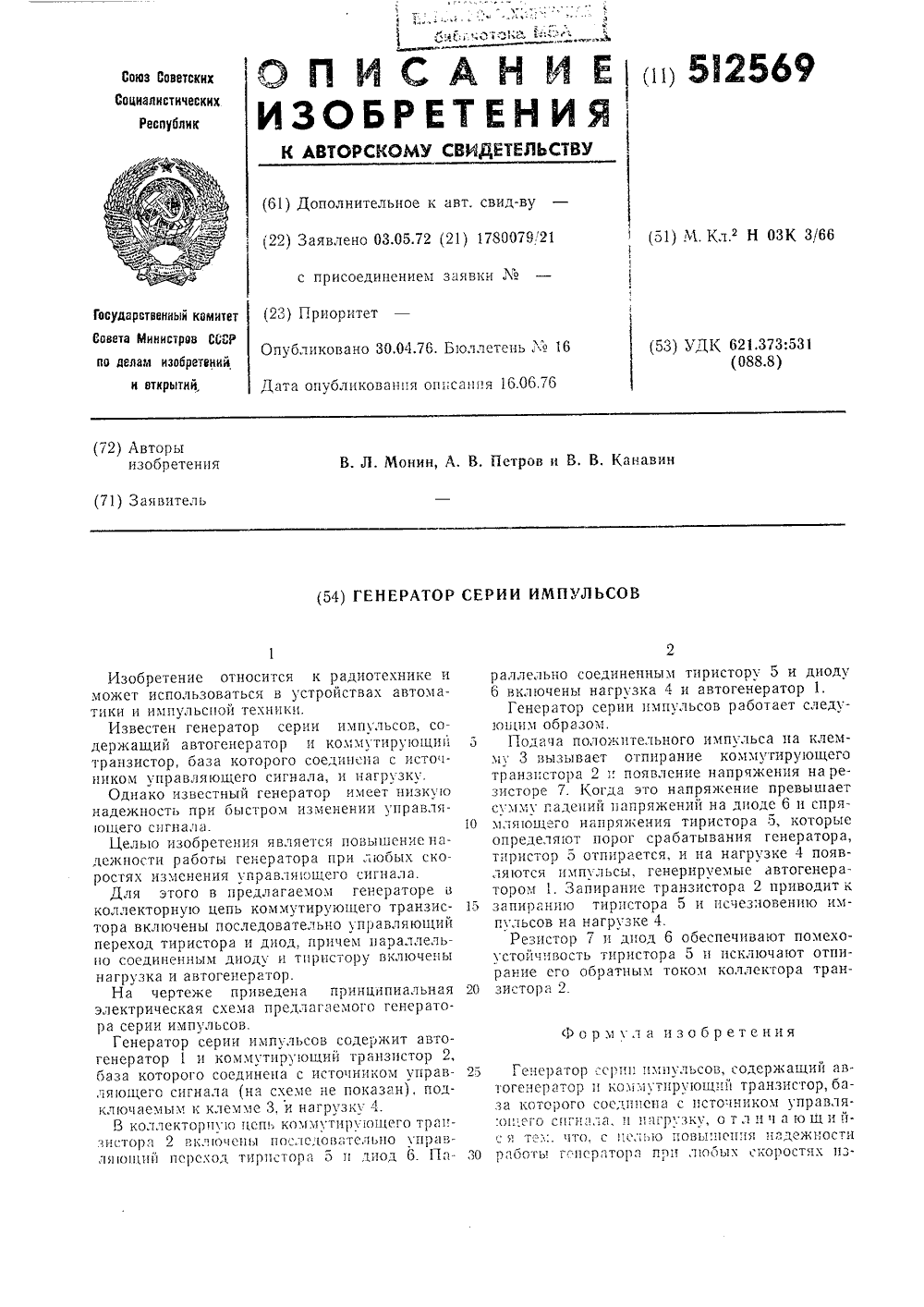

Номер патента: 512569

Опубликовано: 30.04.1976

Авторы: Канавин, Монин, Петров

МПК: H03K 3/66

Метки: генератор, импульсов, серии

...транзис тора вклсочены последовательно управляющий переход тиристора и диод, причем параллельно соединенным диоду и тпристору включены нагрузка и автогенератор.На чертеже приведена принципиальная 20 электрическая схема предлагаемого генератора серии импульсов.Генератор серии импульсов содержит авто- генератор 1 и коммутирующий транзистор 2, база которого соединена с источником управ ляющего сигнала (на схеме не показан), подклсочаемым к клемме 3, и нагрузку 4.В коллекторцую цепь коммутирующего транзистора 2 включены последовательно управляющий псрсход тирцстора о и диод 6. Па раллельно соединенным тиристору 5 и диоду 6 включены нагрузка 4 и автогенератор 1.Генератор серии импульсов работает следуопих образом.Подача положительного...

Номер патента: 519846

Опубликовано: 30.06.1976

Автор: Абрукин

МПК: H03K 3/66

Метки: генератор, импульсов

...эмиттером транзистора 1, коллектор - с общей шиной, а база - с входной клеммой 12.База выходного транзистора 13 соединена с точкой соединения коллектора транзистора 1 и базы транзистора 2, коллектор - с общей шиной, а эмиттер - с выходной клеммой 14.Генератор импульсов работает следующим образом.В исходном состоянии, когда на входную клемму 12 подан высокий логический уровень, транзисторы 11 и 2 открыты, а транзистор 1 закрыт. Токи генераторов тока 3 и 4 протекают через транзисторы 11 и 2 соответственно. На выходной клемме 14 поддерживается высокий логический уровень.При подаче на входную клемму 12 низкого логического уровня транзистор 11 закрывается, ток генератора тока 3 переключается в транзистор 1, и мультивибратор, выполненный на...

Номер патента: 560325

Опубликовано: 30.05.1977

Автор: Голубчик

МПК: H03K 3/66

Метки: генератор, импульсов

...после включения генератора импульсов на выходе элемента ИЛИ - НЕ 1 образуется положительный потенциал, на выходе элемента ИЛИ - НЕ 2 - отрицательный (с равной вероятностью можно считать, что на выходе элемента ИЛИ - НЕ 1 в первый момент времени образуется отрицательный потенциал, а на выходе элемента ИЛИ - НЕ 2 - положительный, но для описания работы генератора это не имеет значения), Потенциалы на выходах элементов ИЛИ - НЕ 1 и 2 в статике взаимно инвертнрованы, так как потенциал с выхода элемента ИЛИ - НЕ 1 поступает на вход элемента ИЛИ - НЕ 2, а потенциал с выхода элемента ИЛИ - НЕ 2 - на вход элемента ИЛИ - НЕ 1.56 О 325 Щг,7 Составитель О. БогомоловРедактор Е, Караулова Техрсд Л, Денискина Корректор А. Степанова Заказ 1463 2...

Номер патента: 569019

Опубликовано: 15.08.1977

Авторы: Есенин, Трофимов, Харазов

МПК: H03K 3/66

Метки: генератор, импульсов

...состоянии при отключеннойшине 13 обмотки 2 - 4 реле 1 обесточены, аположение его контактов соответствует чертежу,При подключении шины 18 па обмотки 2и 3 и через группу контактов б на нагрузкуподается напряжение, Через Оомотку д про 1 екает ток заряда конденсатора 7, причеммагнитный поток обмотки 8 имеет встречноеО направление относительно магнитного потокаизобретения Формула 5 8 3 оставитель А. Степано Текред М. Семенов ктор В. Гутман едактор Т. Юрчикова Р 1 здЙ 674 И Государственного комитет по делам изобретений Москва, Ж.35, РаушскаТираж 1080Совета Министоткрытийнаб., д. 4/5 5/1822 ЦНИ ПодписиСССР ип, Харьк. фил. пред. Патент обмотки 2, Через обмотку управления 4 протекает ток от шины 15 через диод 12 к шине 14. Магнитный поток...

Номер патента: 586553

Опубликовано: 30.12.1977

Авторы: Глиненко, Кедровский, Погрибной

МПК: H03K 3/66

Метки: амплитуды, длительность, импульса, сигнала

...130 1,111-т) Янзцст 011 5, врс)я зада оп)10 ц.586553 7 а1 Составитель А. Андриевский Тсхрсд Н, Рыбкина Корректор Е. Мохо Ко,п едакто Тирагк 1080ета,5 ппистровоткрытийсая наб., д. 4/5 Изд.1011осударствеппото комитета Спо дела.л изобретений13035, Москва, )К, бауш дписнос Заказ 2791 ПО агиография, пр. Сапгпов 3почку 6, включающую конденсатор 7 и резисб, источник 9 с 1 рооир)1 ощих пмильсив, ВыхОДНОи зажим 1 О Н 15 ВОО 1)азоватсл 51, ВхОДИОН зажим 11 преоо 1 азОВател 5 И,усгройство раоотает следую 1 цим образом.Ьходнои сигнал поступает на вход 11, что Влечет за сооои изменение Величины с 015 р 01 явления канала транзистора О,Однако до поступления с выхода источника 9 строоирующего импульса преооразовагель находится в ждущем состоянии, 1...

Номер патента: 639129

Опубликовано: 25.12.1978

Авторы: Кузьмин, Рудман, Сиротко

МПК: H03K 3/66

Метки: генератор, импульсный

...источники 1 и 2 импульсов запуска, зарядный трансформатор 3, первичная обмотка 4 которого подключена к источнику 5 питания через прерыватель 6, а вторичная обмотка,7 через от секающий диод 8 - параллельно коммутатору 9 и к последовательно соединенным емкостному накопителю 10 и нагрузке 11.Вход прерывателя 6 связан с первым источником 1 импульсов запуска через 10 узел 12 управления.Генератор дополнительно снабжен датчиком 13 зарядного тока, который включен последовательно с вторичной обмоткой 7 зарядного трансформатора 3, накопите лем 10 и нагрузкой 1 1 и связан с вторым входом узла 12 управления. Первичная и вторичная обмотки зарядного трансформатора 3 включены согласно, а вход коммутатора 9 подключен к второму источнику ."О 2...

Номер патента: 711669

Опубликовано: 25.01.1980

Авторы: Кедровский, Погрибной

МПК: H03K 3/66

Метки: амплитуду, длительность, импульса, кода, произведения

...циклазапоминается в регистре 12. Аналоновый сигнал поступает со входного 35зажима 13 на затвор МДП-транзистора5, изменяя в последнем сопротивление канала. Однако до приходастробирующего сигнала с выхода источника 9, устройство находится .в 4 цждущем режиме. После поступлениястробирующего импульса на вход установки в единицу триггера 1 на его,единичном выходе появляется соответствующее напряжение, которое,поступив на вход элемента И-НЕ 2,вызывает уменьшение до нуля его выходного сигнала. Конденсатор 7 времязадающего блока 6. начинает разряжаться по цепи: резистор 8 - выходноесопротивление элемента И-НЕ 2 - сопротивление перехода база-эмиттертранзистора 4. Уменьшение выходногосигнала элемента И-НЕ 2 вызываетувеличение выходного сигнала...

Номер патента: 746879

Опубликовано: 05.07.1980

Автор: Голубчик

МПК: H03K 3/66

Метки: генератор, импульсов

...генератора импульсов примем условие; время задержкилинии 3 задержки меньше времейи задержки линии 4 задержки (впринципе 4 Оможно и насборотй равенство задержек),Отрицательный потенциал на выходеэлемента "ИЛИ-НЕ 1 сохраняется в течение времени от Вдо С равиоговремени задержки линии 3 задержки, После появления на выходе элемента ИЛИ-НЕ 1 положительного потенциала на выходе элемента ИЛИ-НЕ 2 положительиый потенциал удерживается отрицательным потенциалом на выходе. линии 4 задержки втечение времени от 1 до , В течение времени от 1 до ь 4, равного времени задержки лийии 4 задержки, на выходе элемента ИЛИ-НЕ 2 сохраняется отрицательный потенциал, поддерживающийна выходе элемента ИЛИ-НЕ 1 положительный потенциал, Как только на выходе 79...

Номер патента: 868992

Опубликовано: 30.09.1981

Авторы: Селезнев, Слепов

МПК: H03K 3/66

Метки: временных, датчик, интервалов, конечной, последовательности

...15 жения, резисторы 7-10, времяз конденсатор 11, диоды 12-15 Принцип работы датчика, за ется в следующем,После включени 20з8689 низкий уровень напряжения У . В схе"о ,ме обеспечемы соотношения между напряжениями на эмиттере Ч, и Чо и уровнями включения 9 и выключением Р 1 Эоднопереходного транзистора 4Чви Чо ЧвыКлВремяэад щая цепь состоящая из упомянутых ранее последовательных диодно-резистивных цепей, подключенных к выходам счетчика 1, и конденсатора 11, определяет релаксационный режим работы однопереходного транзистора 4 и длительность каждого из временных интервалов последовательности. Выходные сигналы снимаются с выходов транзистора. Изменение величины управляющего напряжения от источника б позволяет увеличить или уменьшить...
