Приспособление против угона рельсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 55461
Автор: Малеев
Текст

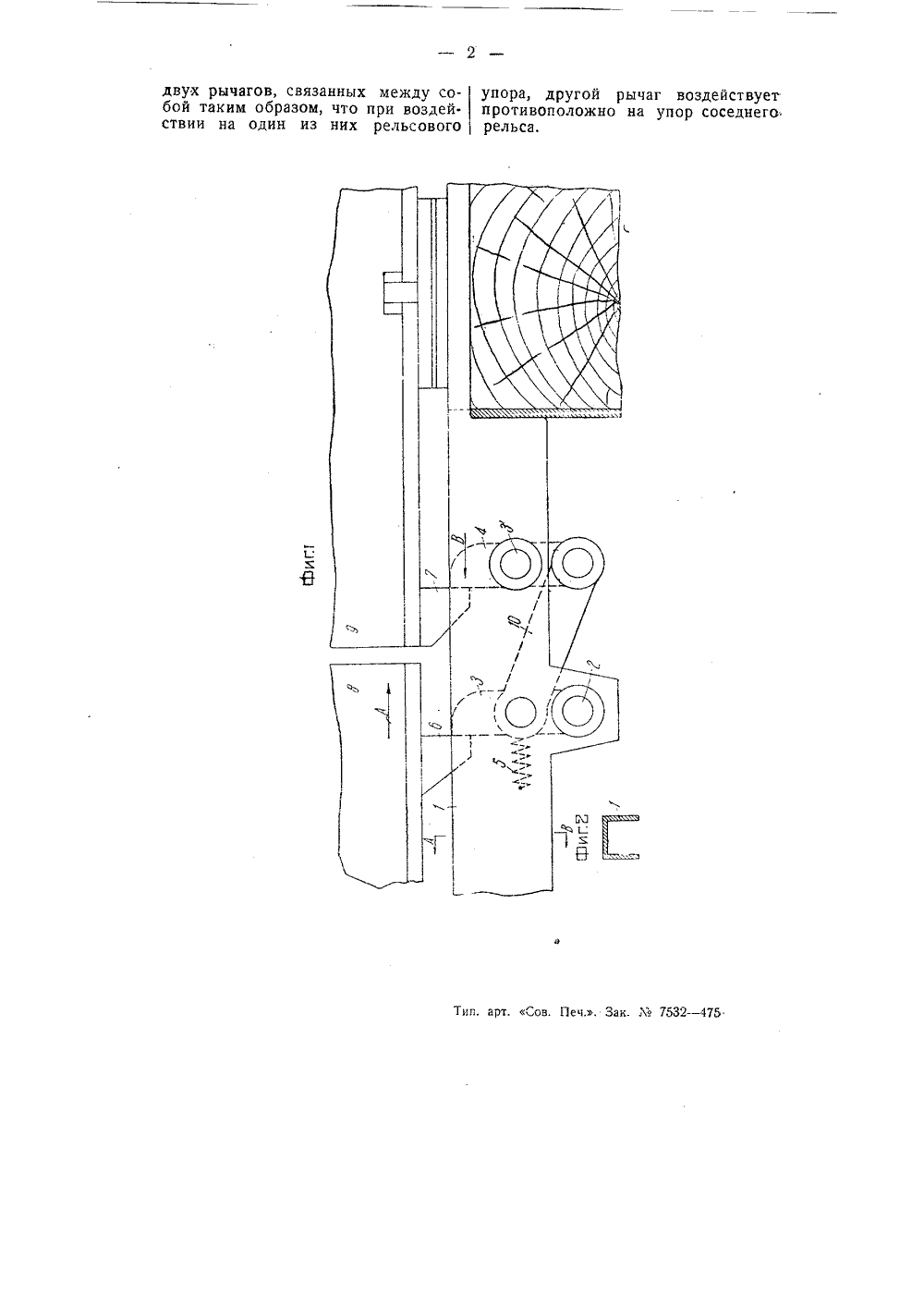

. Яааааа Н АВТОР У СВИДЕТЕЛЬС Зарегистрировано в Бюро последузобретений Госплана при СНК ССС и регистрации. Ф, Малеев гГ со пособление против угон Заявлено 2 В февраля 1939 года в НКПС за М Опубликовано 31 августа 1939 года Изобретение, относящееся к приспособлениям против угона рельсов, имеет в виду разрешить задачу по устранению этого явления путем использования угоняющего усилия при посредстве рычажного механизма одновременно в качестве фактора, удерживающего рельсы от угона. С этой целью в данном приспособлении предусмотрено применение двух связанных между собой рыча. гов, воздействующих под влиянием угоняющего усилия на упоры соседних рельсов в противоположных направлениях.фиг. 1 изображает схему, поясняющую установку приспособления в месте стыка рельсов, фиг. 2 в разрез по АВ на фиг. 1 (в меньшем масштабе).Предлагаемое приспособление против угона рельсов представляет собой коробку 1 П-образного сечения, устанавливаемую между шпалами у рельсового стыка. Внутри коробки 1 на неподвижных осях вращения 2 и 3 расположены два поворотных рычага 3, 4, Верхние концы рычагов под влиянием пружины 5 находятся в соприкосновении с приваренными к ,рельсам 8, 9 упорами б, 7, входящиОБРЕТЕНИЯ ми через прорезы во внутрь коробки 1. Рычаги 3, 4 связаны между собой помощью тяги 10 таким образом, что когда угоняющее усилие, направленное, например, по стрелке А (фиг, 1) действует посредством упора б на конец рычага 3, то последний, через тягу 10, приводит во вращение рычаг 4, оказывающий давление на упор 7 соседнего рельса 9 в проти. воположном направлении, т. е. против направления угона рельсов.Таким образом при указанном устройстве в ,ризонтальная сила, направленная по стрелке В, будет удерживать рельсы от угона, и только часть угоняющего усилия через противоугон будет передаваться иа шпалы,Данная конструкция противоугона позволяет применять плоские накладки, устраняя недостаточную жесткость их в горизонтальном направлении, а при температурных изменениях длины рельсов допускает рельсам свободно укорачиваться или удлиняться,Предмет изо брет ения.Приспособление противрельсов, отличающееся придвух рычагов, связанных между со- упора, другой рычаг воздействует бой таким образом, что при воздей- противоположно на упор соседнего ствии на один из них рельсового рельса,
СмотретьЗаявка
1878, 26.02.1939
Малеев И. Ф
МПК / Метки
МПК: E01B 13/00
Опубликовано: 01.01.1939
Код ссылки
