Установка для экспериментального определения параметров бортовой и килевой качки судна по линии видимого горизонта

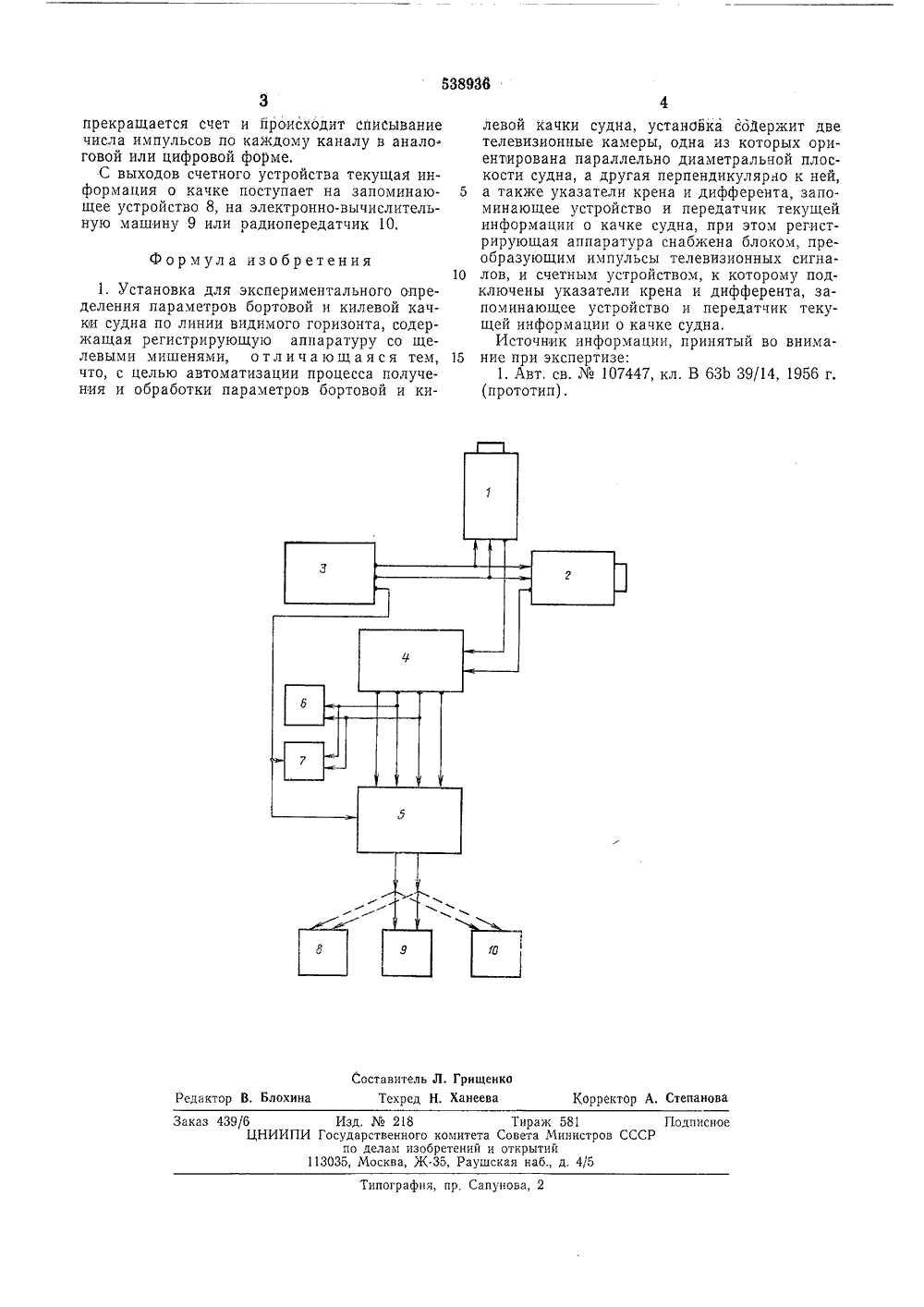

чОПИСАНИЕ иИЗОБРЕТЕНИЯ Союз Советских СоциалистическихРеслублик ТОРСКОМУ СВИДЕТЕЛЬСТВУ 1) Дополнительное к авт. свид-ву) , Кл.з В 63 В 3 2) Заявлен ием заявкиприсоеди Государственный комитет Совета Министров СССРюллетеньо делам изобретений и открытийата опубликования описания 25.04 72) Авторы изобретения Кобызев,А. Распопов(54) УСТАНОВКА ДЛЯ ЭКСПЕРИМЕНТАЛЬНОГО ОПРЕДЕЛЕНИЯ ПАРАМЕТРОВ БОРТОВОЙ И КИЛЕВОЙ КАЧКИ СУДНА ПО ЛИНИИ ВИДИМОГО ГОРИЗОНТАпоминающее устройство и ей,информации о качке Изобретение отно и касается устан о определения п ой качки судна и дифферента,передатчик тексудна. ится к водному транспоровок для экспериментальраметров бортовой и кипа линии видимого гориог ев он лена блок-схема предз та.Известна установка для экспериментального определения параметров бортовой и килевой качки судна по линии видимого горизонта, содержащая регистрирующую аппаратуру со щелевыми мишенями 1.Регистрирующая аппаратура в известной установке выполнена в виде фотографической камеры с непрерывным движением пленки и не позволяет выдавать данные в момент наблюдения на электронно-вычислительные машины и автоматизировать процесс обработки параметров качки судна.С целью автоматизации процесса получения и обработки параметров бортовой и килевой качки судна предлагаемая установка содержит две телевизионные камеры, одна из которых ориентирована параллельно диаметральной плоскости судна, а другая - перпендикулярна к ней, а также указатели крена и дифферента, запоминающее устройство и передатчик текущей информации о качке судна, при этом регистрирующая аппаратура снабжена блоком, преобразующим импульсы телевизионных сигналов, и счетным устройством, к которому подключены указатели крена На чертеже представ5 лагаемой установки.Установка состоит из щелевой телевизионной камеры 1, установленной в диаметральной плоскости судна, и щелевой телевизионной камеры 2, установленной перпендикуляр но к диаметральной плоскости судна, которыесвязаны с блоком 3 генераторов строчной развертки и кадровых синхроимпульсов и преобразующим устройством 4, Последнее связано со счетным устройством 5, а также с кон трольным устройством 6 и визуальным указателем крена и дифферента 7.Счетное устройство имеет выходы на запоминающее устройство 8, электронно-вычислительную машину 9 и радиопередатчик 10.20 Видеосигналы от щелевых телевизионныхкамер 1 и 2 через блок генераторов строчной развертки и кадровых опнхроимпульсов поступают в преобразующее устройство 4, которое усиливает видеосигналы, отделяет более 25 сильные импульсы, относящиеся к изображению неба, от более слабых, относящихся к изображению моря, выравнивает импульсы и передает их на счетное устройство 5,Кроме того, устройство 4 передает команду 30 сброс на устройство,5. По команде сбросФормула изобретения Составитель Л. Грищенко Техред Н, ХанееваКорректор А. Степанова Редактор В, Блохина Заказ 439/б Изд.218 Тираж 581 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Типография, пр, Сапунова, 2 прекращается счет и йроисходит списывание числа импульсов по каждому каналу в анало. говой или цифровой форме.С выходов счетного устройства текущая информация о качке поступает на запоминающее устройство 8, на электронно-вычислительную машину 9 или радиопередатчик 10. 1. Установка для экспериментального определения параметров бортовой и килевой качки судна по линии видимого горизонта, содержащая регистрирующую аппаратуру со щелевыми мишенями, отличающаяся тем, что, с целью автоматизации процесса получения и обработки параметров бортовой и килевой качки судна, установка содержит дветелевизионные камеры, одна из которых ориентирована параллельно диаметральной плоскости судна, а другая перпендикулярно к ней,5 а также указатели крена и дифферента, запоминающее устройство и передатчик текущейинформации о качке судна, при этом регистрирующая аппаратура снабжена блоком, преобразующим импульсы телевизионных сигна 10 лов, и счетным устройством, к которому подключены указатели крена и дифферента, запоминающее устройство и передатчик текущей информации о качке судна.Источник информации, принятый во внима 15 ние при экспертизе:1. Авт, св.107447, кл. В 6 ЗЬ 39/14, 1956 г.
