Направляющее приспособление для ударного рельса при разгонке зазоров
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 5350
Автор: Матвеев
Текст

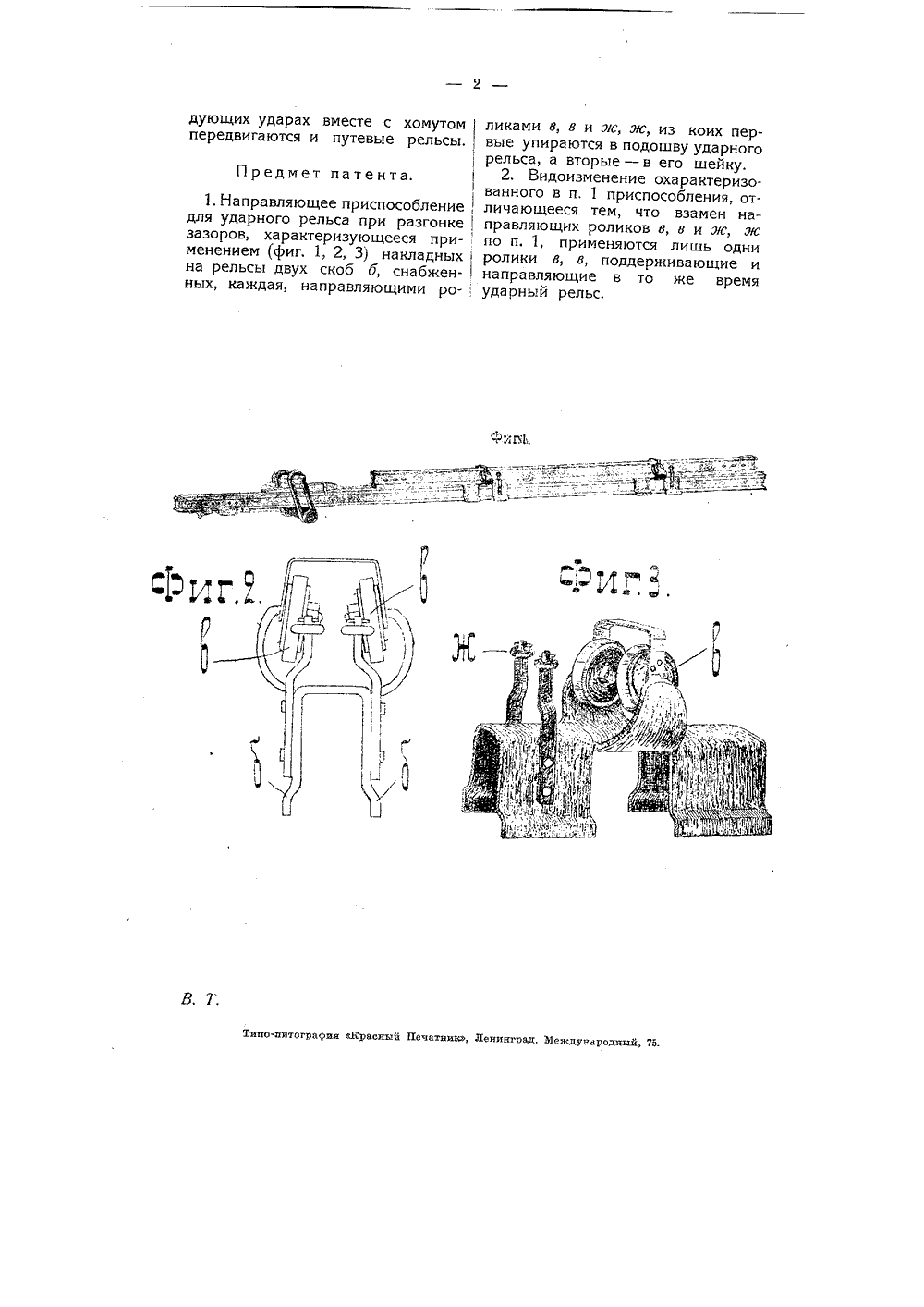

Класс Т 9-а-, - - = 5350 ПАТЕНТ НА ИЗОБРЕТЕНИЕ ОПИСАНИЕ направляющего приспособления для ударного рельса при разгонке зазоров.(ваяв. свид.4429), О выдаче патента опубликовано 31 мая 1928 года. Действие патента распространяется на 15 лет от 31 мая 1928 года.Предлагаемое приспособлениепредставлено на чертеже, на котором фиг. 1 изображает общий видприспособления, установленногона рельсе для разгонки зазоров,фиг, 2 - схематический вид приспособления спереди, фиг. 3 - общийего вид в перспективе,Приспособление состоит из двух ,скоб б (фиг, 2), накладываемых нарельсы и снабженных направляющими роликами в, в, упирающими-;ся в подошву ударного рельса, ироли кими ж, ж, катящимися поего шейке, Приспособление может,быть устроено и без роликов ж,ж, при чем в последнем случаеролики в, в устанавливаются такимобразом, что они одновременно иподдерживают, и направляют ударный рельс.Во время пользования два такихприспособления устанавливаютсяна путевой рельс, где требуется,производить разгонку, и подгоняются к путевому рельсу регулировкой нажимными винтами во избежание боковых колебаний, После установки приспособлений, на их роликах в, в вводится ударный рельс, подошвой кверху, как показано на фиг. 1.Таким образом, ударный рельс будет иметь возможность на роликах весьма легко перекатываться вдоль путевого рельса над его головкой, при чем для удобства перекатки в его болтовые отверстия продеваются веревки, Затем, устанавливается на путевом рельсе вне стыка хомут, после чего рабочие берут за веревки, привязанные к концам ударного рельса, оттягивают его от клина аршина на 3 - 4 и с силой катят его обратно к клину, при этом ударный рельс производит о клин сильный удар, клин заклинивается, а при после(,/,. ф 1)) 3 Типо-нитография Красный Печагник, Ленинград, Международный, 75. дующих ударах вместе с хомутом передвигаются и путевые рельсы,Предмет патента,1, Направляющее приспособлениедля ударного рельса при разгонкезазоров, характеризующееся применением (фиг. 1, 2, 3) накладныхна рельсы двух скоб б, снабжен-, ных, каждая, направляющими роликами в, в и ж, яс, из коих первые упираются в подошву ударного рельса, а вторые - в его шейку.2. Видоизменение охарактеризованного в и. 1 приспособления, отличающееся тем, что взамен направляющих роликов в, в и ж, ж по и. 1, применяются лишь одни ролики в, в, поддерживающие и направляющие в то же время ударный рельс.
СмотретьЗаявка
4429, 10.09.1925
Матвеев П. П
МПК / Метки
МПК: E01B 29/20, E01B 29/46
Метки: зазоров, направляющее, разгонке, рельса, ударного
Опубликовано: 31.05.1928
