Формирователь импульсов

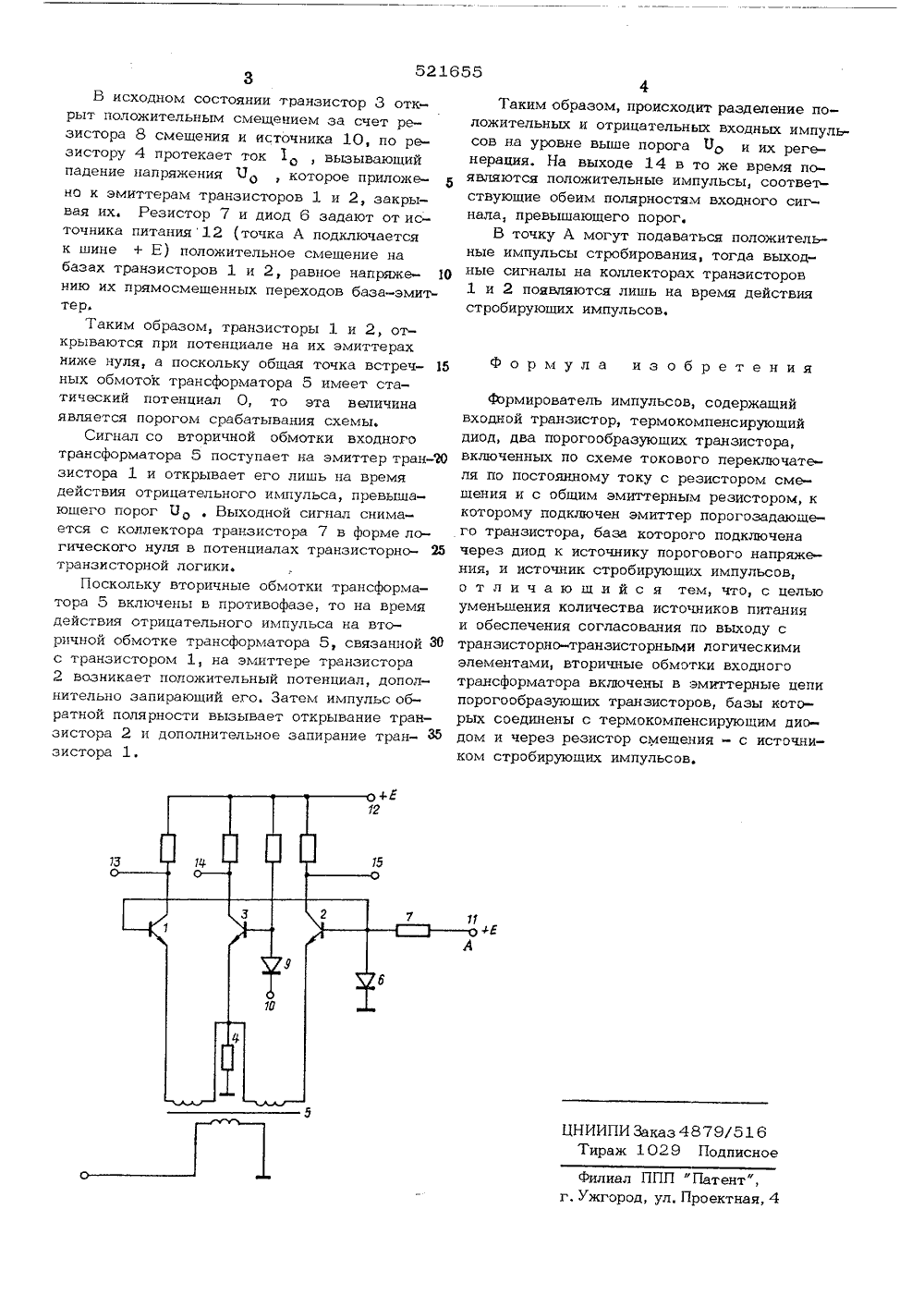

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социапистицеских Ресвублик(61) Дополнительное к авт, свид-ву 51) М. Кл. Н 03 К 5/04 22) Заявлено 30,08,74 (21 9382 рисоединением заявкиГосударственный комитет Совета Министров СССР по делам изобретений и открытийюллетень26 45) Дата опубликования описания 05.10.7(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ Изобретение относится к импульсной технике и предназначено для использования в цифровой технике для обнаружения и восстановления цифровых сигналов, в частности в технике цифровой связи.5Известен формирователь импульсов, содержащий входной транзистор, термокомпенсирующий диод, два порогообразующих транзистора, включенных по схеме токового песНа чертеже показана схема предлагаемо 15 го формирователя,держит два 1 и 2, порой резистор 4,окомпенсирусмещения,12 и выходыльсов с Недостатком такого формирователя является необходимость использования двух разнополярных источников питания, что снижа ет экономичность устройства и ограничивает область его применения; несимметричная подача входного сигнала приводит к неточ ности момента опробования положительных и отрицательных сигналов, крометого, отсут- И зистора 3, общи 5, терм ы 7 и 8 ния 10 ель импульсо реключателя по постоянному току с резистором смещения и с общим эмиттерным разистором, к которому подключен эмиттер порогозадающего транзистора, база последнего подключена через диод к источнику порогового напряжения, и источник стробирующих импульсов. ствует возможность опробирования момента опробования.С целью уменьшения количества источников питания и обеспечения согласования по выходу с транзисторно-транзисторными логическими элементами в предлагаемом формирователе вторичные обмотки входного тран форматора включены в эмиттерные цепи порогообразующих транзисторов, базы которых соединены с термокомпенсирующим диодом и через резистор смещения - с источником стробирующих импульсов. формирователь импу порогообразующих тран гозадающий транзистор входной трансформатор ющий диод 6, резистор диод 9, источники пита 13-15 формирователя.Работает формироват дующим образом,521655 В исходном состоянии транзистор 3 открыт положительным смещением за счет резистора 8 смещения и источника 10, по резистору 4 протекает ток 1 овызывающий падение напряжения 1 окоторое приложено к эмиттерам транзисторов 1 и 2, закрывая их, Резистор 7 и диод 6 задают от источника питания 12 (точка А подключается к шине + Е) положительное смещение на базах транзисторов 1 и 2, равное напряже нию их прямосмещенных переходов база-эмиттер.Таким образом, транзисторы 1 и 2 открываются при потенциале на их эмиттерах ниже нуля, а поскольку общая точка встреч ных обмоток трансформатора 5 имеет статический потенциал О, то эта величина является порогом срабатывания схемы.Сигнал со вторичной обмотки входного трансформатора 5 поступает на эмиттер тран-Ю зистора 1 и открывает его лишь на время действия отрицательного импульса, превышающего порог 0 о . Выходной сигнал снимается с коллектора транзистора 7 в форме логического нуля в потенциалах транзисторно транзисторной логики.Поскольку вторичные обмотки трансформатора 5 включены в противофазе, то на время действия отрицательного импульса на вторичной обмотке трансформатора 5, связанной 3 с транзистором 1, на эмиттере транзистора 2 возникает положительный потенциал, дополнительно запирающий его. Затем импульс обратной полярности вызывает открывание транзистора 2 и дополнительное запирание тран б зистора 1. Таким образом, происходит разделение положительных и отрицательных входных импульсов на уровне выше порога 0 о и их реге нерация. На выходе 14 в то же время появляются положительные импульсы, соответ ствующие обеим полярностям входного сигнала, превышающего порог.В точку А могут подаваться положительные импульсы стробирования, тогда выходные сигналы на коллекторах транзисторов 1 и 2 появляются лишь на время действия стробирующих импульсов,Формула изобретения формирователь импульсов, содержащийвходной транзистор, термокомпенсирующийдиод, два порогообразуюших транзистора,включенных по схеме токового переключателя по постоянному току с резистором смешения и с общим эмиттерным резистором, ккоторому подключен эмиттер порогозадаюшего транзистора, база которого подключеначерез диод к источнику порогового напряжения, и источник стробируюших импульсов,о т л и ч а ю ш и й с я тем, что, с цельюуменьшения количества источников питанияи обеспечения согласования по выходу странзисторно-транзисторными логическимиэлементами, вторичные обмотки входноготрансформатора включены в эмиттерные цепипорогообразуюших транзисторов, базы которых соединены с термокомпенсируюшим диодом и через резистор смещенияс источником стробирующих импульсов,ЦНИИПИ Заказ 4879/51 6 Тираж 1029 Подписное Филиал ППП "Патент",г. Ужгород, ул. Проектная, 4
