Устройство для закрепления преимущественно керамических оболочковых форм, изготовляемых по выплавляемым моделям
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

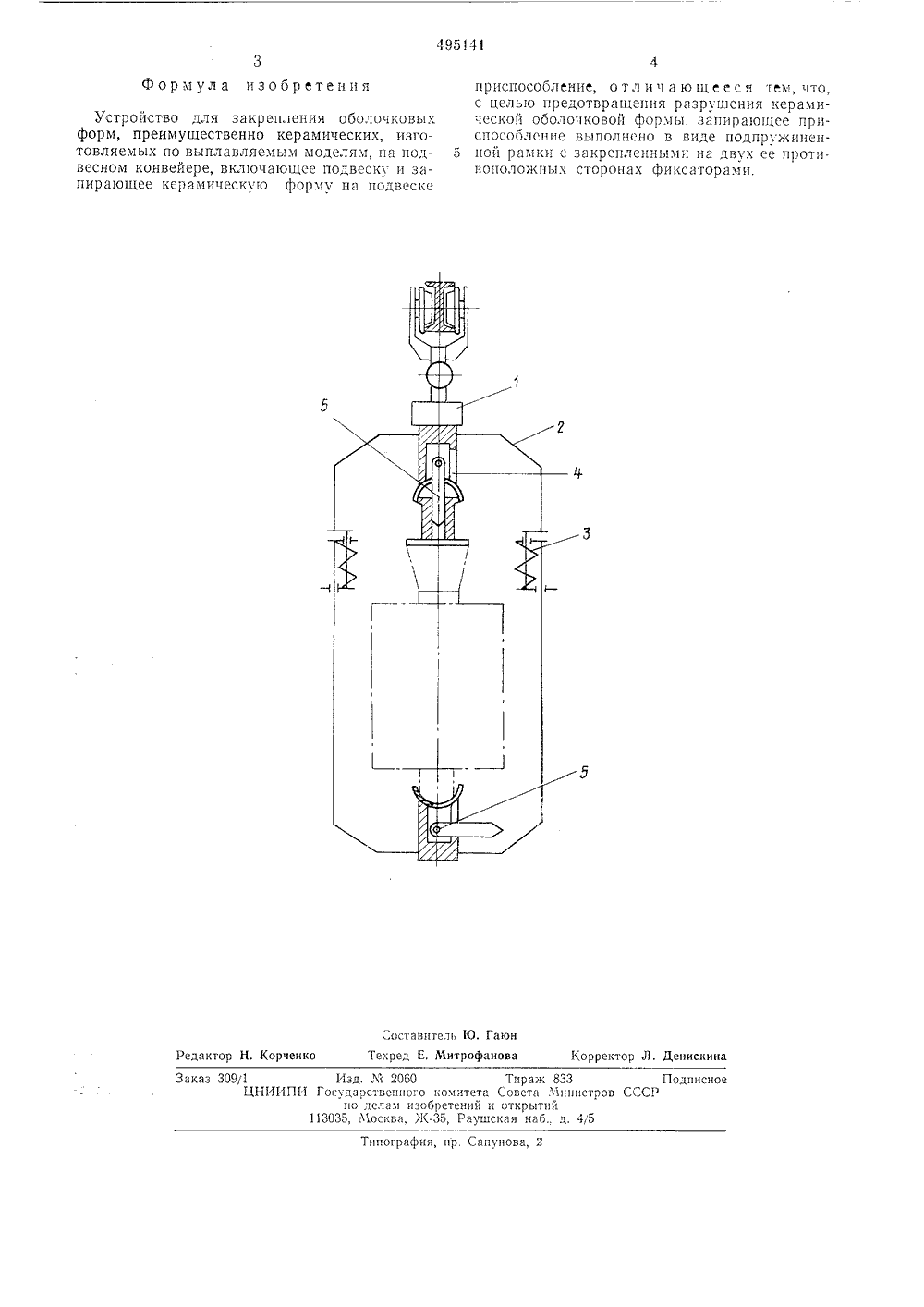

иц 498141 ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Советских Социалистических Реслублик(23) ПриоритетОпубликовано 15.12.75, Бюллетень46Дата опубликования описания 11.03.76 51) М. Кл, В 22 с 9,04 Государственный комит Совета Министров СССРло делам изобретенийи открытий 53) УДК 621.74.045;. А. Мкртычьян, В. ф. Жарколюн, Л. Л. Жукаускас,М. В. Верстюк Гаюн, .З.П гутов сследовательский инст иностроения Ростовский-на-Дон техн(71) Заявител научно огии м 54) УСТРОЙСТВО ДЛЯ ЗАКРЕПЛЕНИЯ ОБОЛОЧКОВЪХ ФОРМИзобретение относится к литейному производству, в частности к литью по выплавляемым моделям, и может быть использовано в конвейерных установках для выплавления моделей.Известно приспособление для сборки модельных блоков и фиксации керамической формы в процессе и после выплавления модельного состава. Указанное приспособление состоит из пустотелого стояка с устройством для крепления его к конвейеру и запорного устройства. Запорное устройство выполнено в виде колпачка с резьбой по наружной поверхности, предназначенной для фиксации керамической формы и процессе и после выплавления модельного состава. оболочковых фолитниковой чашеотливок по засораДля предотвраской оболочковойройстве запираюно в виде подпруными на двух еефиксаторами. таких теплоносителя рх увеличивается бра рмйв 5 На чертеже схематически показано описываемое устройство.Устройство состоит из подвески 1 конвейера и укрепленной на ней рамки 2 с пружинами 3, Для фиксирования оболочки со стояком - каркасом в устройстве имеются гнезда 4 с откидывающимися фиксаторами 5.Устройство работает следующим образом.Керамическая форма со стояком - каркасом закрепляется в устройстве литниковой чашей вверх или литниковой чашей вниз и транспортируется конвейером в ванну выплавления. В процессе выплавления модельного состава и при движении подвески конвейера с устройством, на котором керамическая форма удерживается между гнездом 4 и опорной частью стояка - каркаса, предотвращается разрушение формы, Жидкость из полостей оболочковой формы удаляется через отверстия в опорной части стояка - каркаса. атком известного , что вследствие ойства в виде кол поверхности посл состава форма д о часто приводит го, запорное устро части стояка. Зт керамическую ф из, что является м при выплавлени ример в газовой с льном составе, П 2 э Недост ляется т ного устр наружной дельного резьбе, чт Кроме то в нижней полагать чашей вн тительны телей, нап ном модеприспособления яввыполнения запор- пачка с резьбой по е выплавления моержится только нак ее разрушению. йство расположено о не позволяет расорму литниковой наиболее предпочи в ряде теплоносиреде и расплавленри расположении м,щения разрушения керамичеформы в предлагаемом устщее приспособление выполнежиненной рамки с закреплен- противоположных сторонахФормула изобретения приспособление, о т л и ч а ю щ е е с я тем, что, с целью предотвращения разрушения керамической оболочковой формы, запирающее приспособление выполнено в виде подпружинсн ной рамки с закрепленными на двух ее противополохкных сторонах фиксаторами,Составитель Ю. Гаюн Редактор Н. Корченко Техред Е. Митрофанова Корректор Л. ДенискинПодписнов СССР 1 Изд. М 2060ЦНИИПИ Государственного комитетпо делам изобретений113035, Москва, )К, Рау Заказ 3 пография, ир. Сапунова,Устройство для закрепления оболочковых форм, преимущественно керамических, изготовляемых по выплавляемым моделям, на подвесном конвейере, включающее подвеску и запирающее керамическую форму на подвеске Тирана 833 Совета Министоткрытий ская наб., д. 45
СмотретьЗаявка
2010090, 01.04.1974
РОСТОВСКИЙ-НА-ДОНУ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ТЕХНОЛОГИИ МАШИНОСТРОЕНИЯ
ПЕРЕВОЗКИН ЮРИЙ ЛЕЙБОВИЧ, ГАЮН ЮРИЙ АНДРЕЕВИЧ, МКРТЫЧЬЯН АНАТОЛИЙ АРАМОВИЧ, ЖАРКОВ ВИТАЛИЙ ФИЛИППОВИЧ, МАТЮКАС АЛЬГИМАНТАС ИОЗО, ПАВЛЮН ЗИГМУНД ЗИГМУНДОВИЧ, ЖУКАУСКАС ЛЯУНАС ЛЯУНО, МОГУТОВ ВИКТОР ИВАНОВИЧ, ВЕРСТЮК МИХАИЛ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: B22C 9/04
Метки: выплавляемым, закрепления, изготовляемых, керамических, моделям, оболочковых, преимущественно, форм
Опубликовано: 15.12.1975
Код ссылки
<a href="https://patents.su/2-495141-ustrojjstvo-dlya-zakrepleniya-preimushhestvenno-keramicheskikh-obolochkovykh-form-izgotovlyaemykh-po-vyplavlyaemym-modelyam.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для закрепления преимущественно керамических оболочковых форм, изготовляемых по выплавляемым моделям</a>
