Котлоагрегат
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 488045
Авторы: Банщик, Борисов, Курляндчик, Семенов
Текст

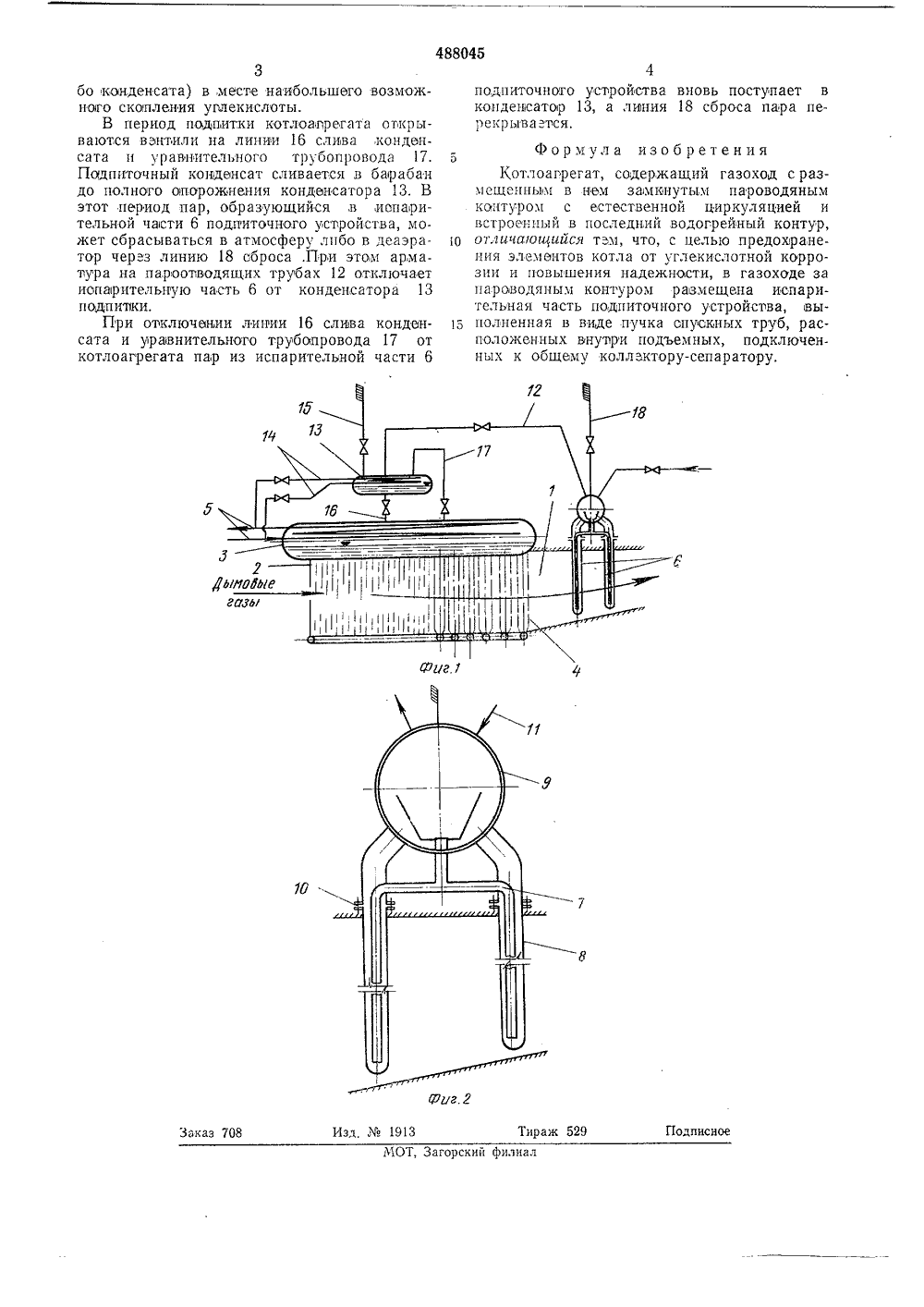

" 488045 Союз Советских Социалистических Республик(23) Пюоритет -Опубликовано 15,10.75. Бюлле сударственныи комитетСовета Министров СССРпо делам изобретенийи открытий 53) УДК 621,181ень М 3 Дат ублпкован писания 17.0 о.7 Авторытзобретеии(54) КОТДОАГРЕГА трубыние 10 При,работе котлоагрегата в водогрейном режиме его замкнутый пароводяной контур пе требует постоянного подвода извне питательной воды, поскольку его пар не отводится на,сторону, Однако в нроцессз работы могут наблюдаться неболыпие утечки воды изза неплогностей,в армагуре и небольших отборов пара на собственные нужды. Для пополнения контура водой неооходпма постоянная или периодическая подпитка котлоагргата. 15 Для этого в иапарительную часть 6 подпиточного устройства чврез штуцеры 11 подводится необходимое количество деаэрированной воды. Вода через спускные трубы 7 попадает в подъемны труоы 8, где нагревает ся и испаряется. Нз труо 8 пароводянаясмесь поступает в коллектор-сепаратор 9, где происходит сепарация пара от воды, Далее пар по пароотводящпм труоам 12 поступает в конденсатор 13 подпитки, где кондепсиру ется, охлаждаясь сетевой водой, поступающейпо трубопроводу 14 охлаждения. Для сброса углекислого газа, выделяющегося при конденсации пара, из конденсатора при его работе через сбросную грубу 15 постоянно отзо водится незначительное количество пара (ли. Известны котлоагргаты, содержащие газоход с размещенным в нем замкнутым пароводяным контуром с естественной циркуляцией и встроенный в последний водогрейныйконтур. Недостатком таких котлоагрегатовавлявтся наличие высоких температур уходящих дымовых газов и активной углекислотной кор 1 розии в пароводяном контуре,Для предохранения элементов котла отуглекислотной коррозии и повышения надежности в предлагаемом .котлоагрегате в газоход за пароводяным контуром размещенаиспарительц часть подтпточното устройства, выполненная в виде пучка апусиных труб,расположенных внутри подъемных, подключенных к общему коллектору-сепаратору.На фиг. 1 показан описываемый котлоагрегат, общий вид; па фиг. 2 - подппточноеустройство, общий вид,В газоходе 1 котлоагр=гата размещензамкнутый пароводяной контур 2, содержащий барабан 3 с подключенными к нему трубами 4. В пароводяной контур 2 встроен водогрейпый контур 5. В газоходе за нароводяным контуром 2 устаиовлена испарительнаячасть 6 подпиточного ус 11 ройства, выполненная в виде пучка спускиых труб 7, расположеипых внутри подъемных труб 8 и подключенных к общему коллектору - сепаратору 9,Для облегчения ремонта и замены подъемные меют разъемное фланцевое соеди488045 аказ 7 зд,1913 Тираж 5 Подписное 1 ОТ, Загорский филиа 3бо конденсата) в,месте наибольшего возможного скопления углекислоты.В период подпитки котлоапрегата открываются вентили на линии 16 слива конденсата и уравнительного труоопровода 17. По 1 дпцточный конденсат сливается в барабан до полного опорожнения конденсатора 13. В этот период пар, образующийся в иопарительной навести 6 подпиточного устройства, может сбрасываться в атмосферу либо в деаэратор через линию 18 сброса .При этом арматура на пароотводящих трубах 12 отключает иопарительную часть 6 от конденсатора 13 подпипки.При отключении линии 16 слива конденсата и уравнительного трубопровода 17 от котлоагрегата пар из испарительной части 6 4погдпиточного устройства вновь поступает в конденсатор 13, а лвния 18 сброса пара перекрываетсяя,гформула изоб рет енияКотлоагрегат, содержащий газоход сразмещенньв в нем замкнутым пароводяным контуром с естественной циркуляцией и встроенный в последний водогрейный контур, 1 О отлиаагощийся тем, что, с целью предохранения элементов котла от углекислотной коррозии и повышения надежности, в газоходе за пароводяным контуром размещена испарительная часть подпиточного устройства, вы; полненная в виде пучка спускных труб, расположенных внутри подъемных, подключенных к общему коллектору-сепаратору.
СмотретьЗаявка
1762887, 27.03.1972
ПРЕДПРИЯТИЕ ПЯ Р-6413
БОРИСОВ НИКОЛАЙ ЛЬВОВИЧ, БАНЩИК ВИЛИОРА ГРИГОРЬЕВНА, СЕМЕНОВ МИХАИЛ КУЗЬМИЧ, КУРЛЯНДЧИК АРОН ГЕРШЕВИЧ
МПК / Метки
МПК: F22B 21/02
Метки: котлоагрегат
Опубликовано: 15.10.1975
Код ссылки
<a href="https://patents.su/2-488045-kotloagregat.html" target="_blank" rel="follow" title="База патентов СССР">Котлоагрегат</a>
