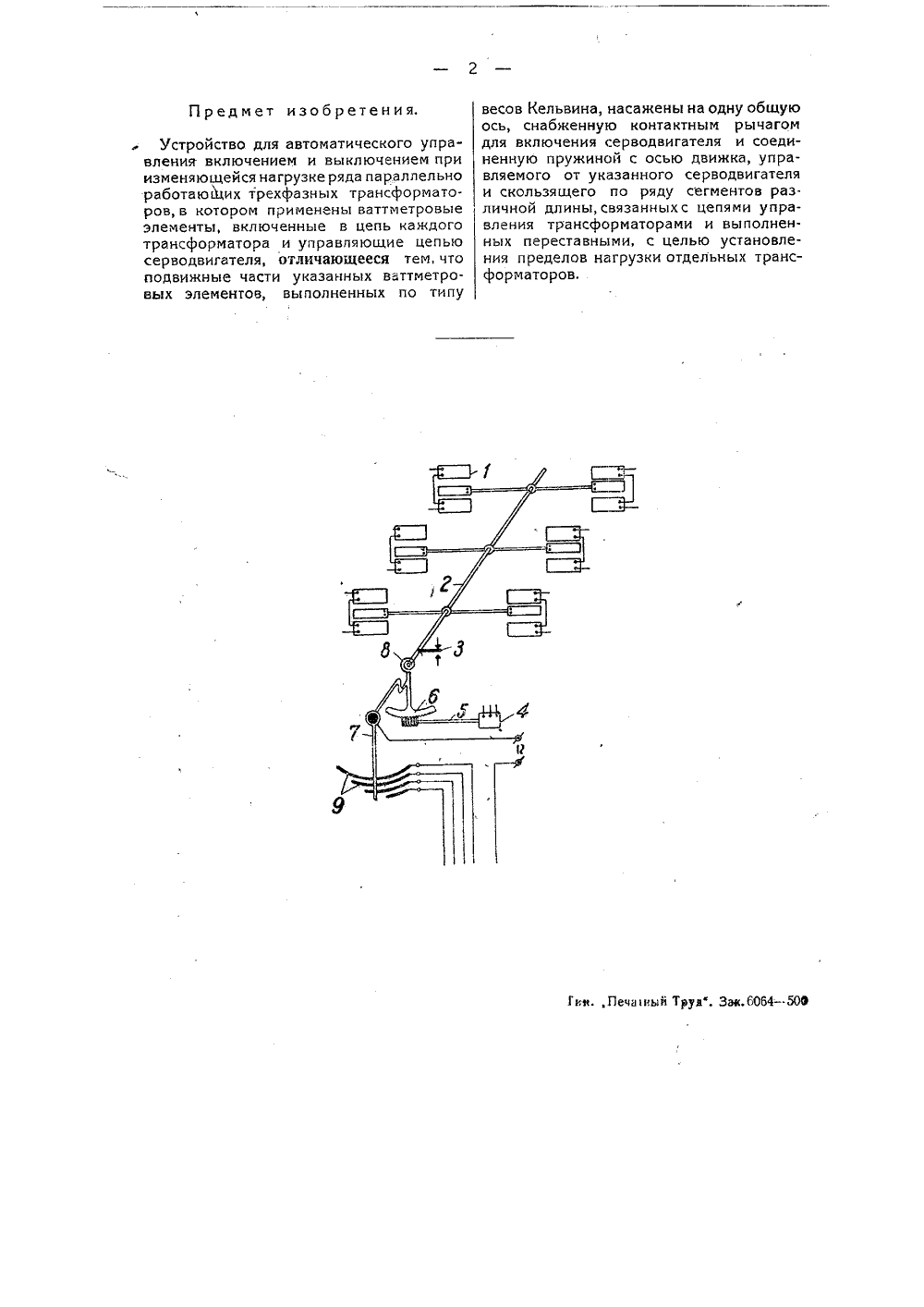

Устройство для автоматического управления включением при изменяющейся нагрузке ряда параллельно работающих трехфазных трансформаторов

Номер патента: 149143

Опубликовано: 01.01.1962

Автор: Кистень

МПК: H02P 13/00

Метки: зависимости, нагрузки, подстанции, работающих, работы, режимом, резервного, трансформатора, трансформаторах

...Со. Контур Я,С обеспечивает создание выдержки времени на срабатывание гиратронов Т, и Т, при изменениях нагрузки, Сопротивления Р, й и конденсаторы С, и С 2 служат для подачи стабилизированного напр- жения постоянного смещения на сетки тиратронов.Кроме напряжения, пропорционального нагрузке, и напряжения постоянного смещения, на сетки тиратронов подается напряжение с выхода корректора напряжения, Напряжение на выходе корректора представляет собой разность стабилизированного и нестабилизированного напряжений. Питание корректора осуществляется от двух обмоток феррорезонансного стабилизатора Ти двух обмоток разделительного трансформатора Т,. Выпрямление напряжений осуществляется с помощью диодов Дз, Д 4 Дь Д 6.С ростом нагрузки...

Номер патента: 1319182

Опубликовано: 23.06.1987

Авторы: Болдырева, Канашев

МПК: H02M 1/08

Метки: включаемых, нагрузку, общую, параллельно, преобразователей, синхронизации

...чего эти триггеры переключаются в состояние с нулевым логическим уровнем 5на прямом и единичным уровнем на инверсном выходах, При этом нулевойуровень запрещает воздействие импульсов ведомого ЗГ через ключ 7 на другие ЗГ, а единичный уровень с инверсного выхода разрешает прохождение фазирующего воздействия на ЗГ черезэлемент 18 или на распределитель через элемент 17. Импульсы с выхода ЗГчерез элемент 10 проходят на входраспределителя 11, выходные импульсыкоторого поступают в СИФУ, обеспечивая ее работу, и на вход элемента ИЛИ12, на выходе которого формируетсяимпуль длительностью 180 эл, град. 20который поступает на вход фазовогодетектора 15, на другой вход которогочерез элемент 14 поступает такой жеимпульс ведущего, если данный ЗГ...

Номер патента: 541450

Опубликовано: 30.12.1976

Авторы: Александр, Рольф

МПК: H01F 29/04

Метки: нагрузкой, переключатель, регулированием, ступенчатым, трансформатора, трехфазный

...элементов 3, 4 другого положения на расстояние, равное 5 10 15 20 25 30 35 40 45 50 55 60 65 одному вакуумному элементу, Благодаря это. му оба подводящих провода 20, 21 соответствующей фазы могут быть попарно проведены через нижнюю плату со смещением на 120,В центре переключателя расположен при водной механизм, приводимый в действие от центрального вращающего вала 25, на котором в двух параллельных плоскостях расположены верхний и нижний кулачки 26 и 27, снабженные запирающими дисками 28 и 29, имеющими выемки 30 и 31. Приводной механизм снабжен демпферной вставкой, расположенной вокруг запирающих дисков 28, 29, состоящей из колец 32 и ЗЗ, в которые упираются нажимные пружины 34, направляемые с помощью стержней 35. На каждом из колец...

Номер патента: 1205077

Опубликовано: 15.01.1986

Авторы: Арсеев, Михайлов, Троянкер, Фокин

МПК: G01R 31/00, G01R 31/24, H02H 7/10

Метки: автономный, инвертор-газоразрядная, нагрузка, неисправности, обнаружения, параллельный, системе

...15 питанияи вторым входом блока 1.Блок 15 питания содержит выпрямитель 16, параллельный инвертор 17с соответствующими системами 18и 19 управления. Система 18 управления имеет блок 20 импульсно-фазового управления.Блок 1 состоит из последовательно соединенных выпрямителя 21, порогового элемента 22 и элемента И 23с одним инверсным входом.Блок 4 защиты содержит последовательно соединенные пороговый элемент 24 и КБ-триггер 25,5 1 О 15 20 25 30 35 40 45 50 Блок 6 задержки имеет элемент 26задержки.Блок 14 содержит генератор 27 логической единицы, кнопку 28 ПУСК,реле 29 с контактами 30 и 31, тумблер 32 отключения управления, элемент 33 задержки, элемент И 34 с од-ним инверсным входом и КБ-триггер 35.Устройство работает...
