Устройство для управления режимом работы резервного трансформатора подстанции в зависимости от нагрузки на работающих трансформаторах
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 149143
Автор: Кистень
Текст

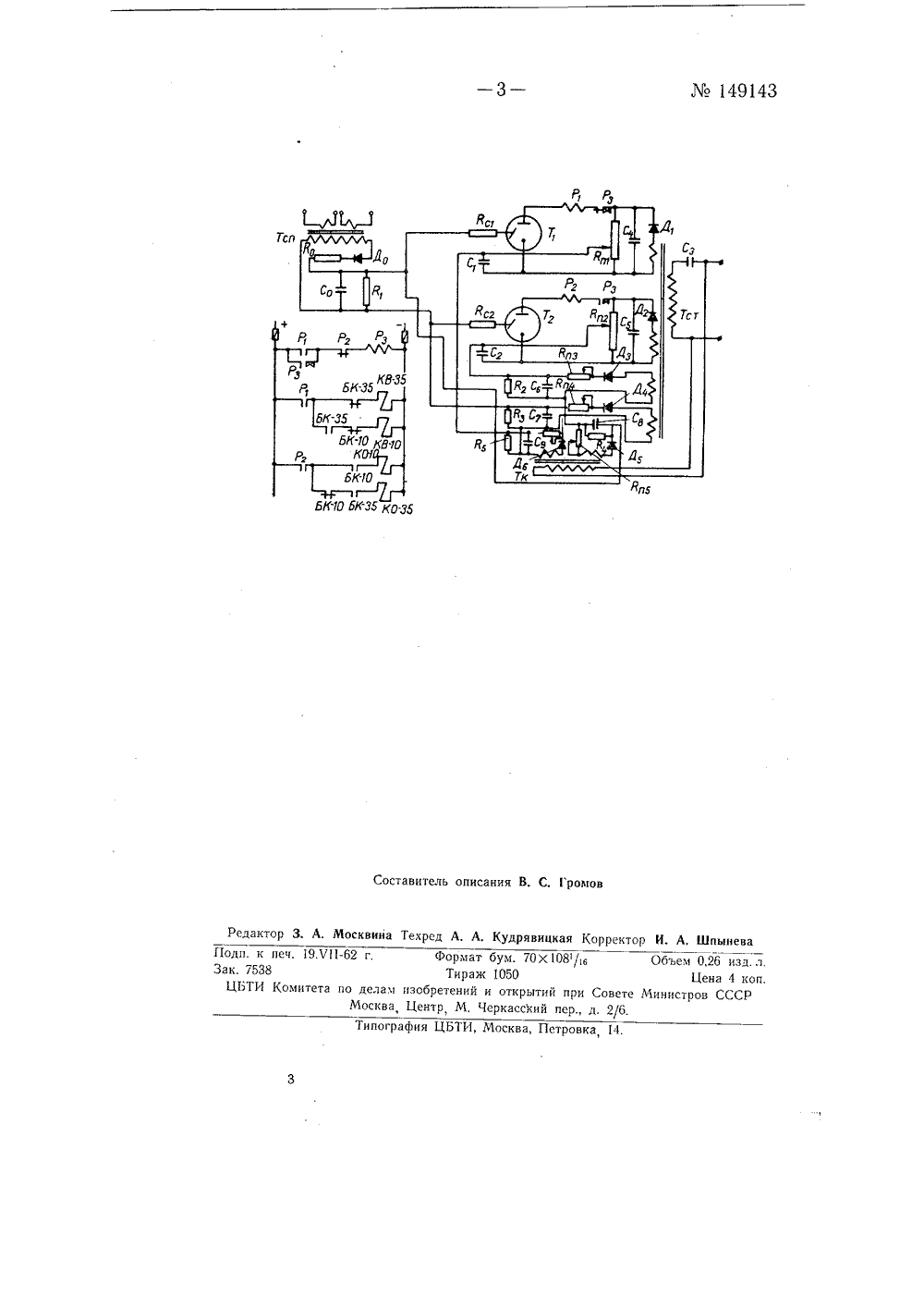

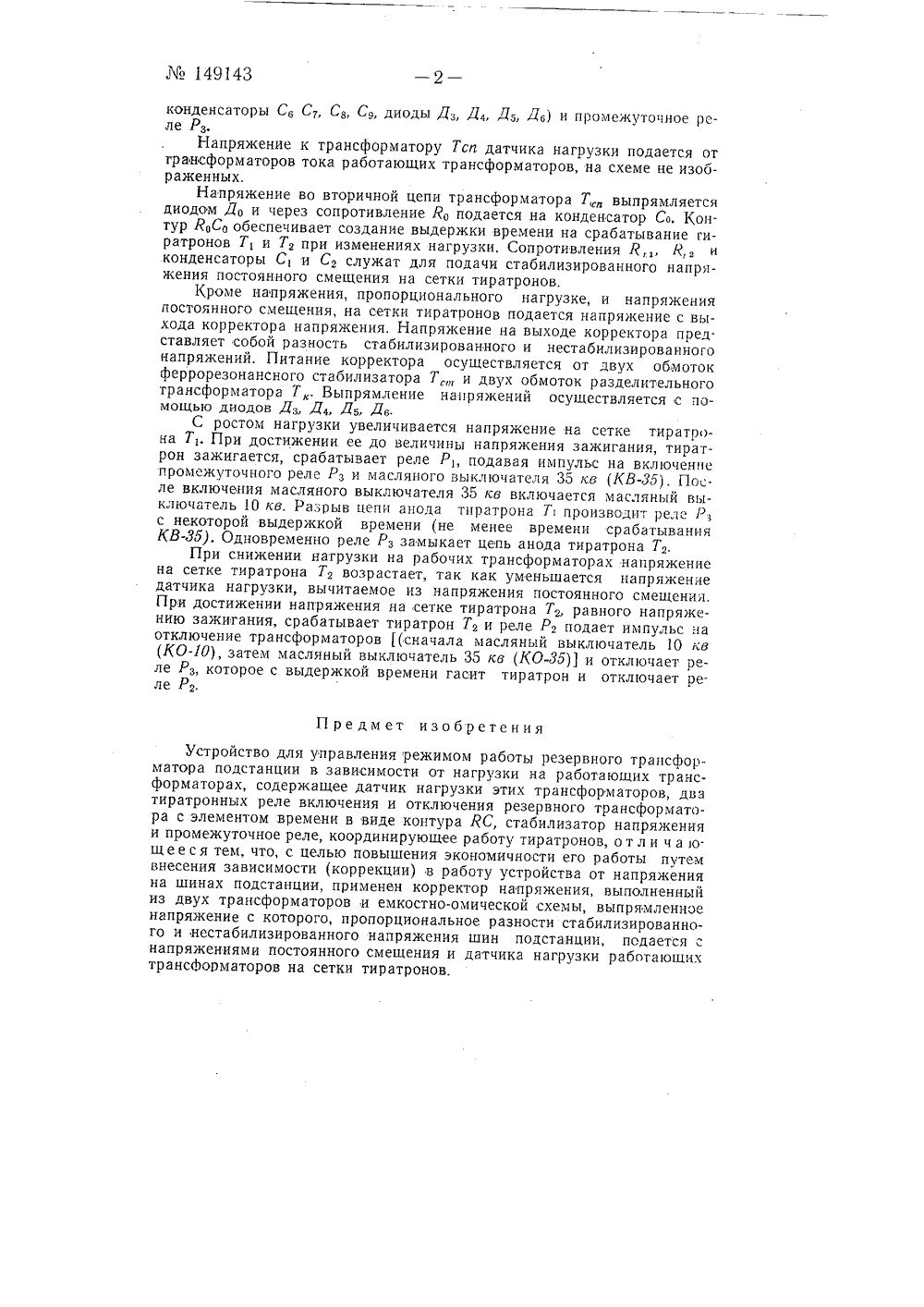

149143 Класс 21 с, 67 зз 21 с, 67 озСССР ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подписная группа91Г, Е, Кистень УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ РЕЖИМОМ РАБОТЫРЕЗЕРВНОГО ТРАНСФОРМАТОРА ПОДСТАНЦИИ В ЗАВИСИМОСТИ ОТ НАГРУЗКИ НА РАБОТАЮЩИХТРАНСФОРМАТОРАХЗаявлено 27 февраля 1961 г. за699334(24 в Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений15 за 1962 г.Изобретение касается трансформаторных подстанций и, в частности, устройств, обеспечивающих экономичный режим работы трансформаторов.Устройства для управления режимом работы резервного трансформатора подстанции в зависимости от нагрузки на работающих трансформаторах известны.Предлагаемое изобретение имеет целью повышение экономичности работы устройства путем внесения зависимости (коррекции) в работу устройства от напряжения на шинах подстанции, Его отличительной особенностью является применение корректора напряжения, выполненного из двух трансформаторов и емкостно-омической схемы, выпрямленное напряжение с которого, пропорциональное разности стабилизированного и нестабилизированного напряжения шин подстанции, подается с напряжениями постоянного смещения и датчика нагрузки работающих трансформаторов на сетки тиратронов, осушествляющих включение и отключение резервного трансформатора, На чертеже приведена электрическая схема устройства. Устройство содержит трансформаторный датчик нагрузки (трансформатор Тсп, диод До, сопротивления Ро и тт конденсатор Со) рабогающих трансформаторов, два тиратронных реле (тиратроны Т, и Т электромагнитные реле Р, Р сопротивления Ль Я,2, включения и от. ключения резервного трансформатора с элементом времени в виде контура ттоСо, стабилизатор Тнапряжения с диодами Д Д конденсаторами Сз, С 4, С, (напряжение на стабилизатор подается от трансформатора напряжения, который на чертеже не показан), корректор напряжения (трансформатор Тк, сопротивления К,з, 1 т, Рз. Й 2, Йз, тт 4 Лз,149143конденсаторы С, С С 8, С 9, диоды Д;, Д 4, Д 1, Дб) и промежуточное реле РзНапряжение к трансформатору Тсп датчика нагрузки подается от грансформаторов тока работающих трансформаторов, на схеме не изображенных,Напряжение во вторичной цепи трансформатора Твыпрямляется диодом До и через сопротивление Яо подается на конденсатор Со. Контур Я,С обеспечивает создание выдержки времени на срабатывание гиратронов Т, и Т, при изменениях нагрузки, Сопротивления Р, й и конденсаторы С, и С 2 служат для подачи стабилизированного напр- жения постоянного смещения на сетки тиратронов.Кроме напряжения, пропорционального нагрузке, и напряжения постоянного смещения, на сетки тиратронов подается напряжение с выхода корректора напряжения, Напряжение на выходе корректора представляет собой разность стабилизированного и нестабилизированного напряжений. Питание корректора осуществляется от двух обмоток феррорезонансного стабилизатора Ти двух обмоток разделительного трансформатора Т,. Выпрямление напряжений осуществляется с помощью диодов Дз, Д 4 Дь Д 6.С ростом нагрузки увеличивается напряжение на сетке тиратрона Т При достижении ее до величины напряжения зажигания, тиратрон зажигается, срабатывает реле Рь подавая импульс на включение промежуточного реле Рз и масляного выключателя 35 кв (КВ-Л). После включения масляного выключателя 35 кв включается масляный выключатель 10 кв. Разрыв цепи анода тиратрона Т производит реле Р, с некоторой выдержкой времени (не менее времени срабатывания КВ-,35). Одновременно реле Р, замыкает цепь анода тиратрона ТПри снижении нагрузки на рабочих трансформаторах напряжение на сетке тиратрона Т, возрастает, так как уменьшается напряжение датчика нагрузки, вычитаемое из напряжения постоянного смещения. При достижении напряжения на сетке тиратрона Т, равного напряжению зажигания, срабатывает тиратрон Тг и реле Р 2 подает импульс на отключение трансформаторов 1(сначала масляный выключатель 10 кв (К 0-10), затем масляный выключатель 35 кв (КО) и отключает реле Р которое с выдержкой времени гасит тиратрон и отключает реле РгПредмет изобретенияУстройство для управления режимом работы резервного трансформатора подстанции в зависимости от нагрузки на работающих трансформаторах, содержащее датчик нагрузки этих трансформаторов, дьа тиратронных реле включения и отключения резервного трансформатора с элементом времени в виде контура РС, стабилизатор напряжения и промежуточное реле, координирующее работу тиратронов, о т л и ч а ищееся тем, что, с целью повышения экономичности его работы путем внесения зависимости (коррекции) в работу устройства от напряжения на шинах подстанции, применен корректор напряжения, выполненный из двух трансформаторов и емкостно-омической схемы, выпрямленное напряжение с которого, пропорциональное разности стабилизированного и нестабилизированного напряжения шин подстанции, подается с напряжениями постоянного смещения и датчика нагрузки работающих трансформаторов на сетки тиратронов,49143 Р, Р,ф КО.Зб оставитель описания В. С. хромо актор 3. А. Москвина Техред А. А. Кудрявицкая Корректор И. А, Шпынев г. Формат бум. 70 Х Тираж 1050 и та по делам изобретений и открыт Москва Центр, М, Черкасския ЦБТИ, Москва, Петровка 14. по Подп, к печ. 19.И 1-62 Зак. 7538 ЦБТИ Ком те 108/ы Объем 0,26 изд.л. Цена 4 коп. й при Совете Министров СССР пер., д. 2/6.
СмотретьЗаявка
699334, 27.02.1961
Кистень Г. Е
МПК / Метки
МПК: H02P 13/00
Метки: зависимости, нагрузки, подстанции, работающих, работы, режимом, резервного, трансформатора, трансформаторах
Опубликовано: 01.01.1962
