Устройство обнаружения неисправности в системе “автономный параллельный инвертор-газоразрядная нагрузка

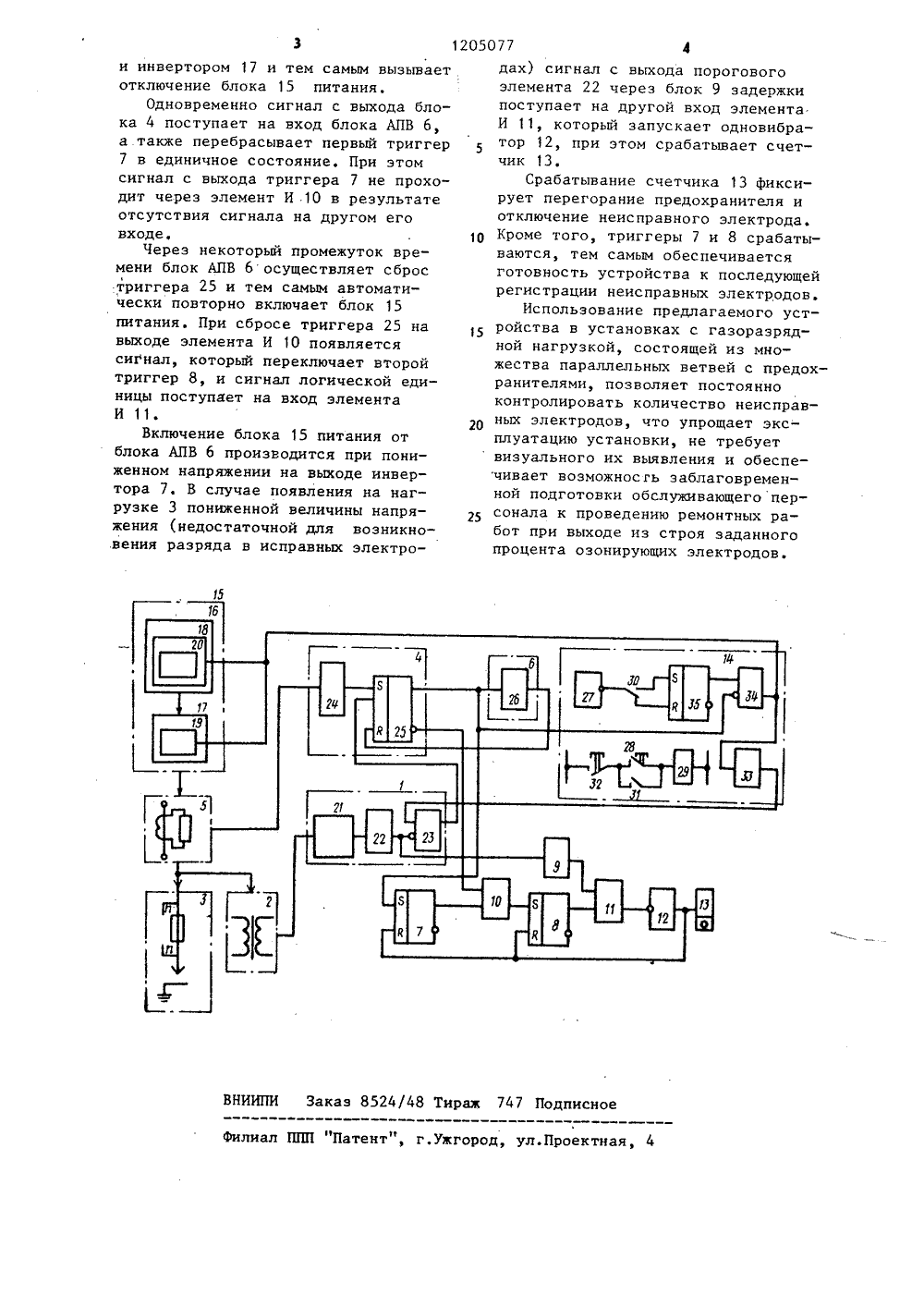

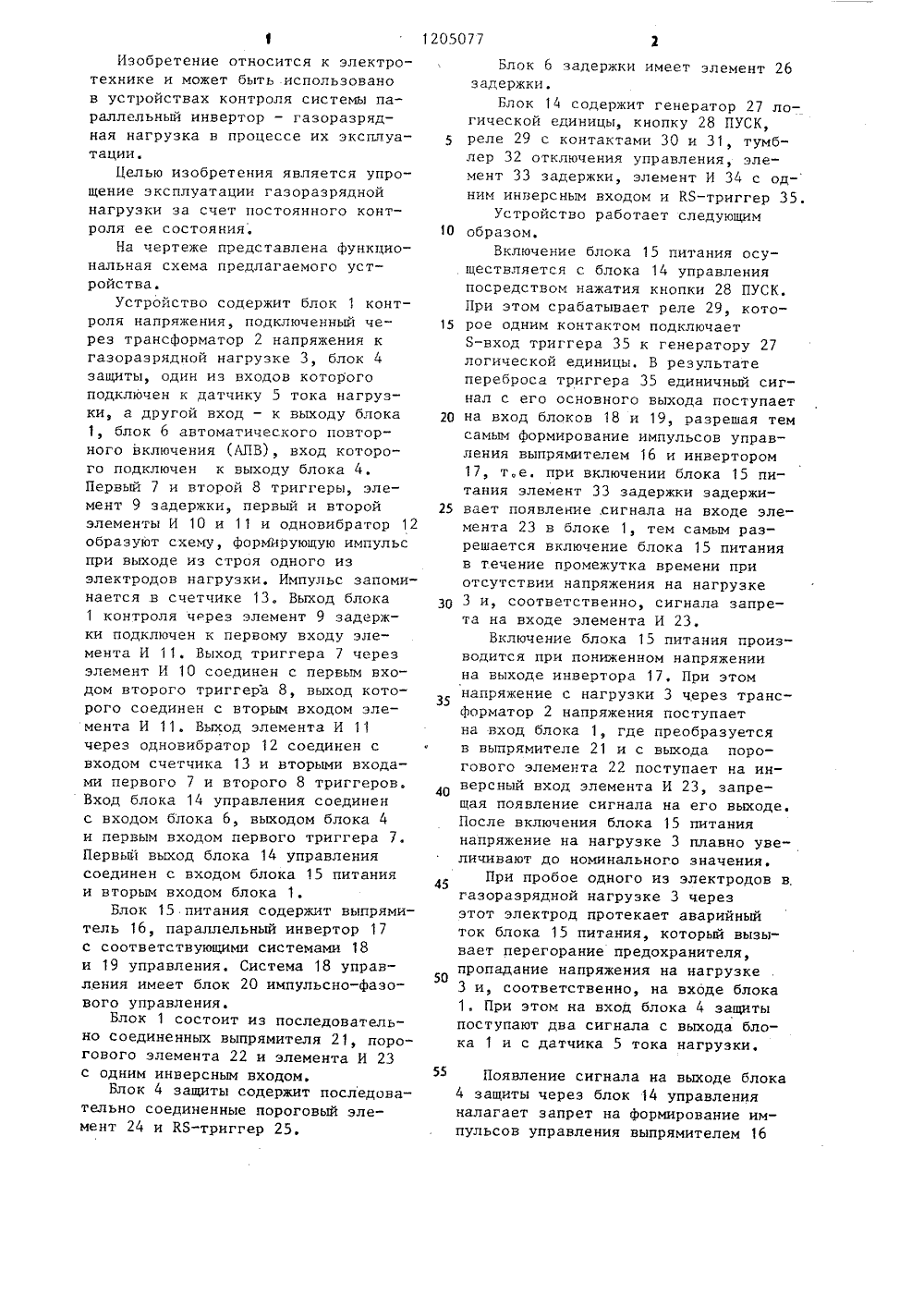

(19) И К 31 00 А ПИИОПИСДНИЕ ИЗОБРЕтения /" К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬ(71) Всесоюзный электротехнический институт им. В,И.Ленина(56) Патент Великобритании 9 1171359, кл. Н 02 Н 7/16, опублик. 1969.Авторское свидетельство СССР В 1018053, кл. С 01 К 31/00, 1981. (54)(57) УСТРОЙСТВО ОБНАРУЖЕНИЯ НЕИСПРАВНОСТИ В СИСТЕМЕ АВТОНОМНЫЙ ПАРАЛЛЕЛЬНЫЙ ИНВЕРТОР - ГАЗОРАЗРЯДНАЯ НАГРУЗКА, содержащее блок контроля, первый и второй триггеры, элемент задержки, два элемента И, блок защиты, блок автоматического повторного .включения, блок управления, блок питания и газоразрядную нагрузку, причем первый выход блока контроля соединен с первым входом блока защиты, первый выход которого соединен с входом блока автоматического повторного включения, первый выход блока управления соединен с первым входом блока контроля, а второй выход - с входом блока питания, второй выход блока контроля через элемент задержки подключен к первому входу первого элемента И, первый вход второго элемента И соединен с выходом первого триггера, о т л и - ч а ю щ е е с я тем, что, с целью упрощения эксплуатации газоразрядной нагрузки за счет постоянного контроля ее состояния, в него введены датчик тока нагрузки, трансформатор напряжения, одновибратор и счетчик, причем выход блока питания соединен с первым входом датчика тока нагрузки, первый выход которого подключен к входу газоразрядной нагрузки и через трансформатор напряжения - к второму входу блока Я контроля, второй выход датчика тока нагрузки соединен с вторым входом блока защиты, третий вход которого подключен к выходу блока автоматического повторного включения,первый выход соединен с входом блокауправления и первым входом первоготриггера, второй выход - с вторымвходом второго. элемента И, выходкоторого подключен к первому входувторого триггера, выход которогосоединен с вторым входом первогоэлемента И, выход которого через одновибратор подключен к входу счетчика и вторым входам первого и второготриггеров.Изобретение относится к электротехнике и может быть использовано в устройствах контроля системы параллельный инвертор - газоразрядная нагрузка в процессе их эксплуатации,Целью изобретения является упрощение эксплуатации газоразряднойнагрузки за счет постоянного контроля ее состояния.На чертеже представлена функциональная схема предлагаемого устройства,Устройство содержит блок 1 контроля напряжения, подключенный через трансформатор 2 напряжения кгазоразрядной нагрузке 3, блок 4защиты, один из входов которогоподключен к датчику 5 тока нагрузки, а другой вход - к выходу блока1, блок 6 автоматического повторного включения (АПВ), вход которого подключен к выходу блока 4,Первый 7 и второй 8 триггеры, элемент 9 задержки, первый и второйэлементы И 10 и 11 и одновибратор 12образуют схему, форьйрующую импульспри выходе из строя одного изэлектродов нагрузки. Импульс запоминается в счетчике 13. Выход блока1 контроля через элемент 9 задержки подключен к первому входу элемента И 11. Выход триггера 7 черезэлемент И 10 соединен с первым входом второго триггера 8, выход которого соединен с вторым входом элемента И 11. Выход элемента И 11через одновибратор 12 соединен свходом счетчика 13 и вторыми входами первого 7 и второго 8 триггеров.Вход блока 14 управления соединенс входом блока 6, выходом блока 4и первым входом первого триггера 7.Первый выход блока 14 управлениясоединен с входом блока 15 питанияи вторым входом блока 1.Блок 15 питания содержит выпрямитель 16, параллельный инвертор 17с соответствующими системами 18и 19 управления. Система 18 управления имеет блок 20 импульсно-фазового управления.Блок 1 состоит из последовательно соединенных выпрямителя 21, порогового элемента 22 и элемента И 23с одним инверсным входом.Блок 4 защиты содержит последовательно соединенные пороговый элемент 24 и КБ-триггер 25,5 1 О 15 20 25 30 35 40 45 50 Блок 6 задержки имеет элемент 26задержки.Блок 14 содержит генератор 27 логической единицы, кнопку 28 ПУСК,реле 29 с контактами 30 и 31, тумблер 32 отключения управления, элемент 33 задержки, элемент И 34 с од-ним инверсным входом и КБ-триггер 35.Устройство работает следующимобразом.Включение блока 15 питания осуществляется с блока 14 управленияпосредством нажатия кнопки 28 ПУСК.При этом срабатывает реле 29, которое одним контактом подключаетЯ-вход триггера 35 к генератору 27логической единицы. В результатепереброса триггера 35 единичный сигнал с его основного выхода поступаетна вход блоков 18 и 19, разрешая темсамым формирование импульсов управления выпрямителем 16 и инвертором17, т,е. при включении блока 15 питания элемент 33 задержки задерживает появление .сигнала на входе элемента 23 в блоке 1, тем самым разрешается включение блока 15 питанияв течение промежутка времени приотсутствии напряжения на нагрузке3 и, соответственно, сигнала запрета на входе элемента И 23,Включение блока 15 питания производится при пониженном напряжениина выходе инвертора 17. При этомнапряжение с нагрузки 3 через трансформатор 2 напряжения поступаетна вход блока 1, где преобразуетсяв выпрямителе 21 и с выхода порогового элемента 22 поступает на инверсный вход элемента И 23, запрещая появление сигнала на его выходе.После включения блока 15 питаниянапряжение на нагрузке 3 плавно увеличивают до номинального значения.При пробое одного из электродов вгазоразрядной нагрузке 3 черезэтот электрод протекает аварийныйток блока 15 питания, который вызывает перегорание предохранителя,пропадание напряжения на нагрузке3 и, соответственно, на входе блока1. При этом на вход блока 4 защитыпоступают два сигнала с выхода блока 1 и с датчика 5 тока нагрузки,Появление сигнала на выходе блока 4 защиты через блок 14 управления налагает запрет на формирование импульсов управления выпрямителем 161205077 5 1 О 15 2 О 25 НИИПИ Заказ 8524/48 Тираж 747 Подписное Филиал ЛПП "Патент", г.ужгород, ул.Проектная, 4 и инвертором 17 и тем самым вызываетотключение блока 15 питания,Одновременно сигнал с выхода блока 4 поступает на вход блока АПВ б,а также перебрасывает первый триггер7 в единичное состояние, При этомсигнал с выхода триггера 7 не проходит через элемент И 10 в результатеотсутствия сигнала на другом еговходе.Через некоторый промежуток времени блок АПВ 6 осуществляет сбростриггера 25 и тем самым автоматически повторно включает блок 15питанияПри сбросе триггера 25 навыходе элемента И 10 появляетсясигнал, который переключает второйтриггер 8, и сигнал логической единицы поступает на вход элементаИ 11,Включение блока 15 питания отблока АПВ 6 производится при пониженном напряжении на выходе инвертора 7, В случае появления на нагрузке 3 пониженной величины напряжения (недостаточной для возникновения разряда в исправных электродах) сигнал с выхода пороговогоэлемента 22 через блок 9 задержкипоступает на другой вход элемента.И 11, который запускает одновибратор 12, при этом срабатывает счетчик 13,Срабатывание счетчика 13 фиксирует перегорание предохранителя иотключение неисправного электрода.Кроме того, триггеры 7 и 8 срабатываются, тем самым обеспечиваетсяготовность устройства к последующейрегистрации неисправных электродов,Использование предлагаемого устройства в установках с газоразрядной нагрузкой, состоящей из множества параллельных ветвей с предохранителями, позволяет постоянноконтролировать количество неисправных электродов, что упрощает эксплуатацию установки, не требуетвизуального их выявления и обеспечивает возможнос гь заблаговременной подготовки обслуживающего персонала к проведению ремонтных работ при выходе из строя заданногопроцента озонирующих электродов.
